KIA Stinger (2017-2022) – Sicherungskasten
KIA Stinger – Sicherungskastenbelegung
Baujahr: 2017, 2018, 2019, 2020, 2021, 2022.
Die Sicherung des Zigarettenanzünders (Steckdose) im KIA Stinger ist die Sicherung POWER OUTLET 1 im Sicherungskasten im Motorraum.

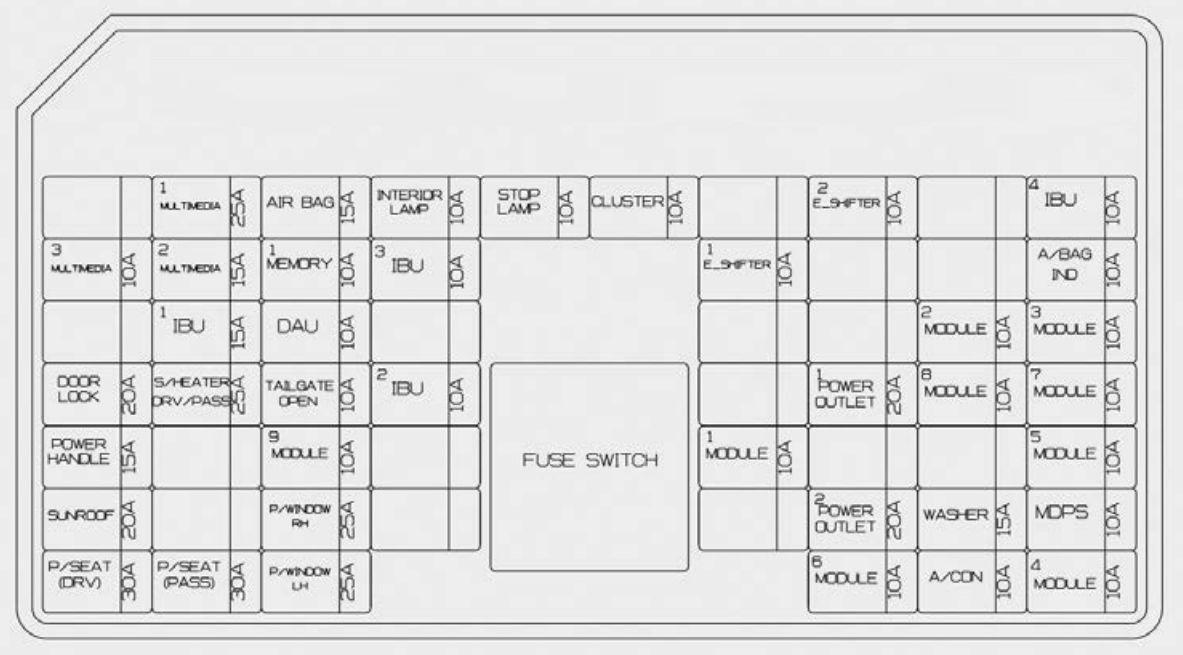

Instrumententafel (Fahrerseite)
Im Sicherungs-/Relais-Schutzpanel befindet sich ein Sicherungs-/Relais-Etikett, das den Namen und die Kapazität der Sicherung/des Relais beschreibt.
| Sicherungsname | Stromstärke [A] | Beschreibung |
| MULTI MEDIA 1 | 25 | DC-DC-Wandler niedrig (Audio) |
| AIR BAG | 15 | SRS-Steuermodul (Zusatzrückhaltesystem) |
| INTERIOR LAMP | 10 | Obere Panel-Lampe;
Zentrale Innenleuchte; Innenleuchte; Nachtlichtschalter; Linker Griff, rechter Griff; Kofferraumlampe; Linker Griff, rechter Griff; Handschuhfachlampe; Ambientebeleuchtung in Fahrer- und Beifahrertür; Fahrer- und Beifahrertürlampe; Fußraumlampe. |
| STOP LAMP | 10 | IBU;
Bremslichtschalter. |
| CLUSTER | 10 | Instrumententafel;
Head-Up-Display. |
| E-SHIFTER 2 | 10 | Elektronischer Automatikgetriebe-Schalthebel (IG1) |
| IBU 4 | 10 | IBU (IG1) |
| MULTI MEDIA 3 | 10 | Instrumententafel;
Head-Up-Display; Klimaanlagenschalter. |
| MULTI MEDIA 2 | 15 | Audio |
| MEMORY 1 | 10 | Klimaanlagen-Steuermodul;
Klimaanlagenschalter; Sicherheitsanzeige; Head-Up-Display. |
| IBU 3 | 10 | IBU (B +) |
| E-SHIFTER 1 | 10 | Elektronischer Automatikgetriebe-Schalthebel (B +) |
| A / BAG IND. | 10 | Instrumententafel;
Beifahrerairbag-Anzeige. |
| IBU 1 | 15 | IBU (B +) |
| DAU | 10 | Fahrertürmodul;
Außenspiegel Fahrer und Beifahrer (Stromversorgung). |
| MODULE 2 | 10 | IBU (IG2) |
| MODULE 3 | 10 | Automatikgetriebe-Schalthebelschalter;
Fahrertürmodul; Bremslichtschalter. |
| DOOR LOCK | 20 | Türverriegelungsrelais;
Tür-Entriegelungsrelais; Doppel-Entriegelungsrelais. |
| S / HEATER DRV / PASS |
25 | Steuermodul für belüfteten Vordersitz;
Steuermodul für beheizten Vordersitz. |
| HECKKLAPPE | 10 | Heckklappenrelais;
Tankklappenrelais; Notfall-Heckklappenschalter. |
| IBU 2 | 10 | Regensensor |
| POWER OUTLET 1 | 20 | Vordere Steckdose Nr. 2 |
| MODUL 8 | 10 | Kühlgebläse-Regler (BLDC-Motor);
360-Grad-Monitor; Steuermodul für Vordersitzbelüftung; Steuermodul für Vordersitz- und Rücksitzheizung. |
| MODUL 7 | 10 | IBU;
ECS-Einheit; AWD (Allradantrieb); ECM (Elektronisches Steuermodul); Intelligentes Tempomat-Modul; Automatikgetriebe-Schalthebelanzeige; Konsolenschalter (vorne/oben); Totwinkel-Kollisionswarnmodul; Linker Griff / rechter Griff; Lenkwinkelsensor; Neigungs- und Teleskoplenkmodul; Multifunktionskamera; Kollisionsunterlage-Schalter. |
| POWER HANDLE | 15 | Neigungs- und Teleskoplenkmodul |
| MODUL 9 | 10 | Lordosenstützen-Steuereinheit Fahrer |
| MODUL 1 | 10 | Datenbus-Anschluss, Konsolenschalter (oben);
Ambientebeleuchtungs-Steuereinheit. |
| MODUL 5 | 10 | Klimaanlagen-Steuermodul;
Klimaanlagenschalter; Audio; DC-DC-Wandler mit niedrigem Strom (Audio / Verstärker); Elektrochromatischer Spiegel; Verstärker; Steuermodul für integriertes Fahrerspeichersystem; Steuermodul für Vordersitzbelüftung; Steuermodul für Vordersitz- und Rücksitzheizung. |
| SCHIEBEDACH | 20 | Schiebedach-Steuereinheit (Glas) |
| P / FENSTER RECHTS | 25 | Beifahrerfenstermodul;
Hinteres Fenster-Modul auf der rechten Griffseite. |
| POWER OUTLET 2 | 20 | Hintere Steckdose |
| WASCHANLAGE | 15 | Multifunktionsschalter |
| MDPS | 10 | MDPS-Modul (elektrische Servolenkung)
(R-MDPS (elektrische Servolenkung)) |
| P / SITZ (DRV) | 30 | Steuermodul für integriertes Fahrerspeichersystem;
Fahrersitzmodul. |
| P / SITZ (PASS) | 30 | Beifahrersitzmodul |
| P/FENSTER LINKS | 25 | Fahrerfenstermodul;
Hinteres Fenstermodul. |
| MODUL 6 | 10 | IBU;
DC-DC-Wandler mit niedrigem Strom (Audio / Verstärker); Elektronischer Automatikgetriebe-Schalthebel (SBW (Shift-by-Wire)); Anschlussblock im Motorraum (RLY. 4 – Steckdosenrelais) |
| A / KON | 10 | Klimaanlagen-Steuermodul;
Klimaanlagenschalter; Anschlussblock im Motorraum (Lüfterrelais). |
| MODUL 4 | 10 | AFS-Steuereinheit;
Modul für automatische Scheinwerfer-Nivellierung. |

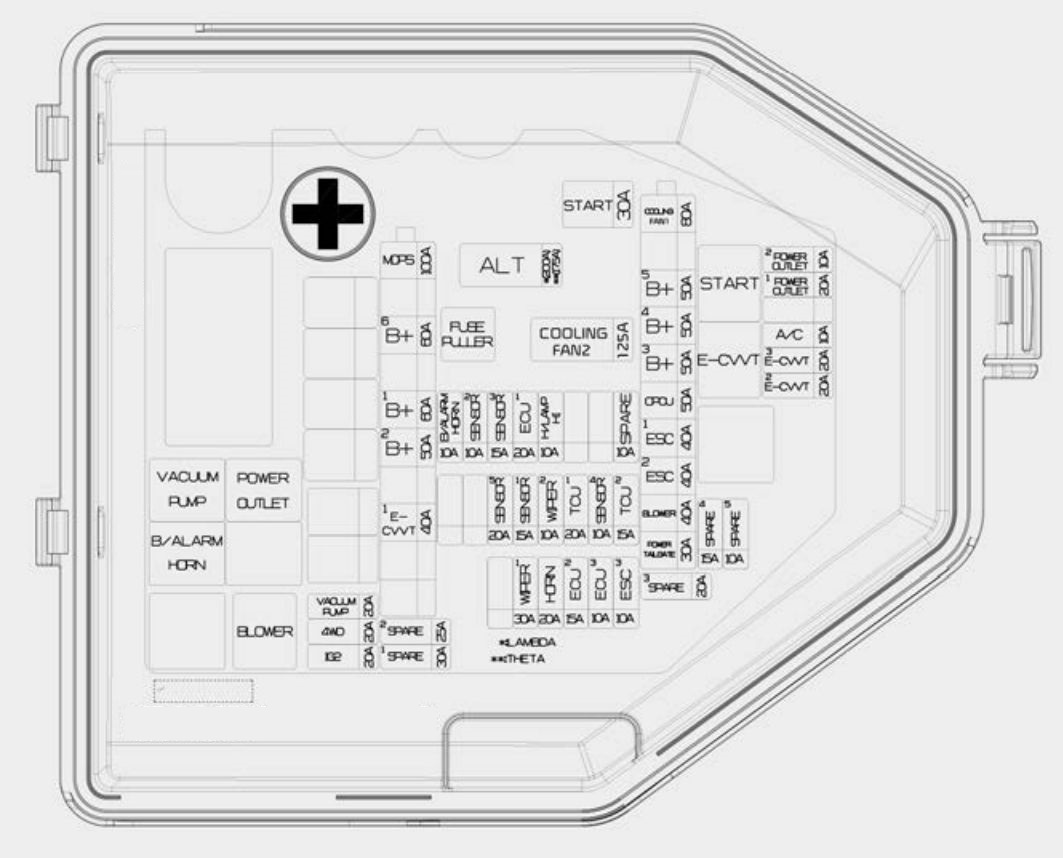

Sicherungsbelegung im Motorraum
| Sicherungsname | Stromstärke [A] | Beschreibung |
| ALT | 175 | Lichtmaschine;
Multifunktionssicherung – KÜHLGEBLÄSE 1 / B+5 / B+4 / B+3 / OPCU / ESC1 / ESC2 / GEBLÄSE / ELEKTRISCHE HECKKLAPPE. |
| 200 | ||
| KÜHLGEBLÄSE 2 | 125 | [BLDC (bürstenloser Gleichstrommotor)]
Kühlgebläse-Steuerung |
| START | 30 | Startrelais |
| KÜHLGEBLÄSE 1 | 80 | [BLDC (bürstenloser Gleichstrommotor)]
Kühlgebläse-Steuerung |
| B + 5 | 50 | Armaturenbrett-Anschlussblock
(Sicherung – BREMSLICHT / Stromverlust Autocut-Gerätesicherung / INNENRAUMLEUCHTE) |
| B + 4 | 50 | Armaturenbrett-Anschlussblock
(Sicherung – TÜRVERRIEGELUNG / ELEKTRISCHE STEUERUNG / SONNENROLLO / P/SITZ (DRV) / P/SITZ (PASS)) |
| B + 3 | 50 | Armaturenbrett-Anschlussblock
(Sicherung – S/HEATER DRV/PASS / HECKKLAPPE / MODUL9 / P/FENSTER RH / P/FENSTER LH) |
| OPCU | 50 | Elektrischer Ölpumpen-Inverter |
| ESC 1 | 40 | ESC-Steuermodul (Elektronische Stabilitätskontrolle) |
| ESC 2 | 40 | ESC-Steuermodul (Elektronische Stabilitätskontrolle);
Universeller Steueranschluss. |
| GEBLÄSE | 40 | Gebläserelais |
| ELEKTRISCHE HECKKLAPPE | 30 | Elektrisches Heckklappenmodul |
| MDPS | 100 | MDPS-Gruppe (elektrische Servolenkung) |
| B + 6 | 60 | Motorsteuerungsrelais;
Sicherung – HUPE / WISCHER1 / H/LAMPE H / B/ALARM HUPE) |
| B + 1 | 60 | Armaturenbrett-Anschlussblock
(Sicherung – IBU1 / IBU2) |
| B + 2 | 50 | Armaturenbrett-Anschlussblock
(Sicherung – E-SHIFTER1 / MODUL1) |
| E-CVVT 1 | 40 | [Motor THETA II 2.0L T-GDI] E-CVVT Relais |
| VAKUUMPUMPE | 20 | Vakuumpumpenrelais |
| AWD | 20 | AWD (Allradantrieb) ECM
(Elektronisches Steuermodul) |
| IG 2 | 20 | IG2-Relais |
| POWER OUTLET 2 | 10 | USB-Ladegerät vorne / hinten;
Steckdose vorne Nr. 2. |
| POWER OUTLET 1 | 20 | Steckdose vorne Nr. 1 |
| A / C | 10 | Klimaanlagen-Steuermodul |
| E-CVVT 3 | 20 | [Motor THETA II 2.0L T-GDI] ECM (Motorsteuermodul) |
| E-CVVT 2 | 20 | [Motor THETA II 2.0L T-GDI] ECM (Motorsteuermodul) |
| ESC 3 | 10 | ESC-Steuermodul (Elektronische Stabilitätskontrolle);
Universeller Steueranschluss. |
| ECU 3 | 10 | ECM (Motorsteuermodul) |
| ECU 2 | 15 | ECM (Motorsteuermodul) |
| HUPE | 20 | Hupenrelais |
| WISCHER 1 | 30 | Wischerstromrelais |
| TCU 2 | 15 | TCM (Getriebesteuermodul) |
| SENSOR 4 | 10 | Bremsunterdruckschalter;
Vakuumpumpenrelais; Elektrischer Ölpumpen-Inverter. |
| TCU 1 | 20 | TCM (Getriebesteuermodul) |
| WISCHER 2 | 10 | IBU (integrierte Karosseriesteuerung);
ECM (Elektronisches Steuermodul). |
| SENSOR 1 | 15 | Hinterer Hilfsanschlussblock (Kraftstoffpumpenrelais) |
| SENSOR 5 | 20 | [Motor THETA II 2.0L T-GDI] Zündspule Nr. 1 / Nr. 2 / Nr. 3 / Nr. 4;
[Motor Lambda II 3.3L T-GDI] Zündspule Nr. 1 / Nr. 2 / Nr. 3 / Nr. 4 / Nr. 5 / Nr. 6. |
| H / LAMPE HI | 10 | Scheinwerferrelais (Fernlicht) |
| ECU 1 | 20 | ECM (Motorsteuermodul) |
| SENSOR 3 | 15 | [Motor THETA II 2.0L T-GDI] Sauerstoffsensor (hoch);
[Motor Lambda II 3.3L T-GDI] Sauerstoffsensor Nr. 2 / Nr. 4. |
| SENSOR 2 | 10 | [Motor THETA II 2.0L T-GDI]
Elektronischer Thermostat; Ölregelventil; Magnetventil zur Entlüftung; RCV (Rezirkulationsventil) Magnetventil; Tankverschlussventil [Motor Lambda II 3.3L T-GDI] Elektronischer Thermostat; Magnetventil Öldruck; Ölregelventil Nr. 1 / Nr. 2 / Nr. 3 / Nr. 4 (Einlass / Auslass); RCV (Rezirkulationsventil) Magnetregelventil; Überdruckregelung; Magnetventil; Tankverschlussventil. |
| B/ALARM HUPE | 10 | Diebstahlalarm-Hupenrelais |
Relais
| Relaisname | Typ |
| Vakuumpumpenrelais | ISO HC MICRO |
| B / Hupenrelais | ISO MICRO |
| Stromausgangsrelais | ISO HC MICRO |
| Gebläserelais | ISO HC MICRO |
| Startrelais | ISO HC MICRO |
| E-CVVT Relais (G4KL) | ISO MICRO |

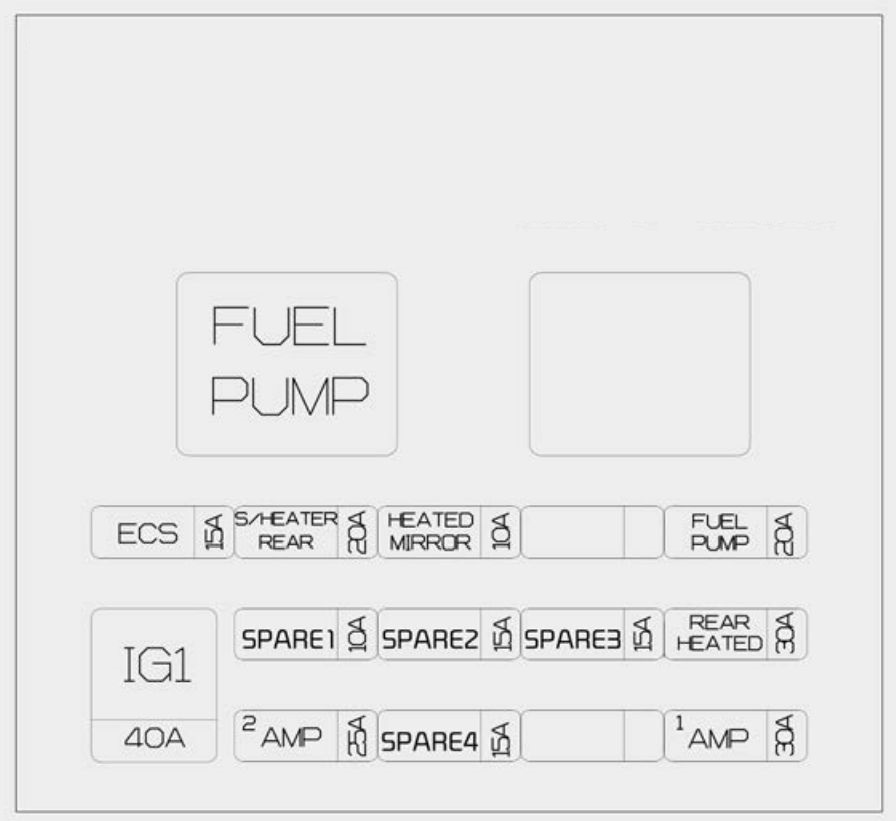

Rückseite des Sicherungskastens
| Sicherungsname | Stromstärke [A] | Beschreibung |
| ECS | 15 | ECS-Einheit (Elektronische Fahrwerksregelung) |
| S/HEATER HINTEN |
20 | Steuermodul für beheizte Rücksitze |
| BEHEIZT SPIEGEL |
10 | Klimaanlagenschalter;
Außenspiegel Fahrer und Beifahrer (Stromversorgung). |
| KRAFTSTOFFPUMPE | 20 | Kraftstoffpumpenrelais |
| SPARE1 | 10 | – |
| SPARE2 | 15 | – |
| SPARE3 | 15 | – |
| HECKHEIZUNG | 30 | Heckheizungsrelais |
| AMP 2 | 25 | AMP (Verstärker) (MOBIS / PREMIUM) |
| SPARE4 | 15 | – |
| AMP 1 | 30 | DC-DC-Wandler niedrig (Verstärker) |
| IG 1 | 40 | IG1 / ACC Relais |

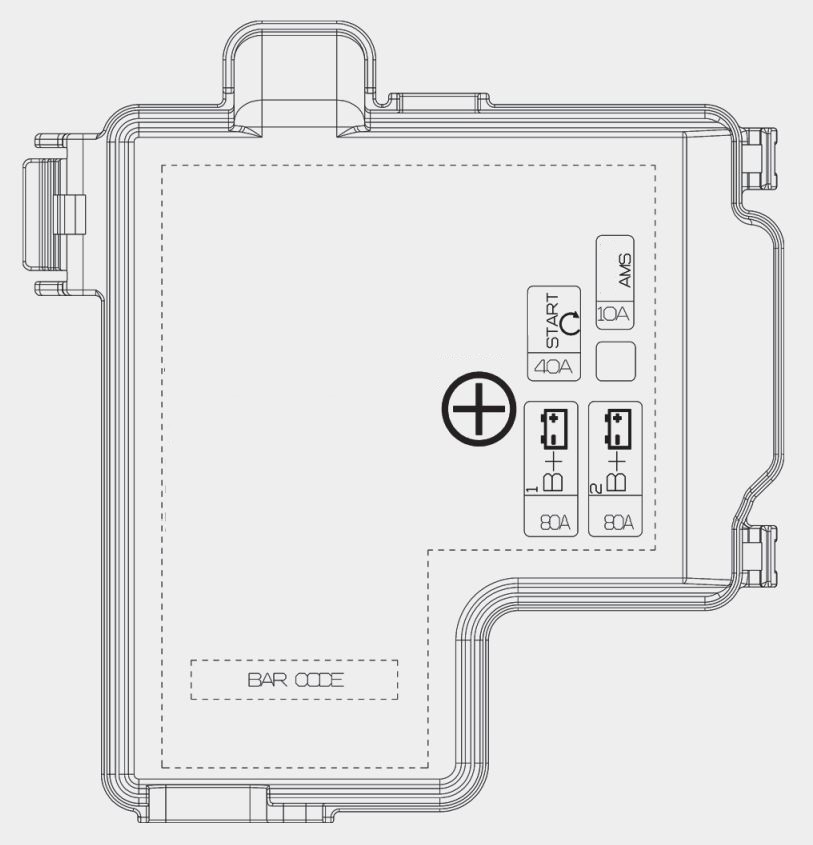

Batterieklemmenabdeckung
| Sicherungsname | Stromstärke [A] | Beschreibung |
| B + 1 | 80 | Hinterer Hilfsanschlussblock (Sicherung – KRAFTSTOFFPUMPE / HECKHEIZUNG / AMP1) |
| B + 2 | 80 | Hinterer Hilfsanschlussblock (Sicherung – ECS / S/HEATER HINTEN / IG1) |
| START | 40 | Anschlussblock im Motorraum (Stromausgangsrelais), Sicherung -START / ECU2 / TCU1) |
| AMS | 10 | Batteriesensor |
