KIA Soul (2008-2013) – Sicherungskasten
KIA Soul (2008-2013) – Sicherungskastenbelegung
Baujahr: 2008, 2009, 2010, 2011, 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im KIA Soul (2008-2013) ist die ACC SOCKET Sicherung im Sicherungskasten in der Kabine.

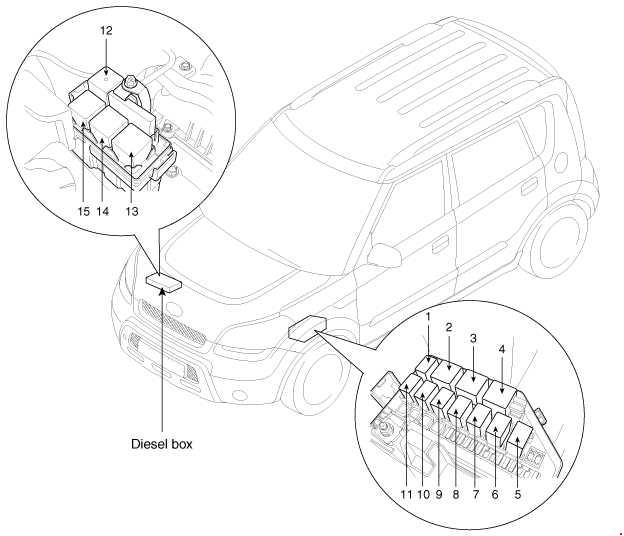

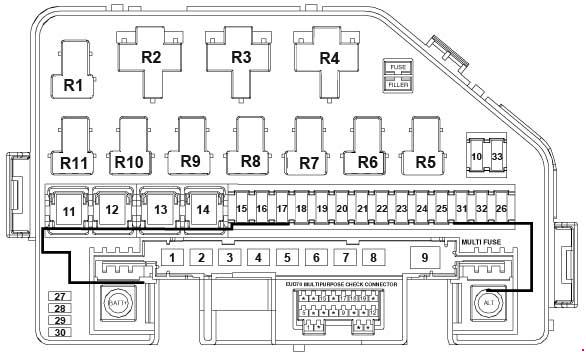

Sicherungskasten im Motorraum
| Nr. | Sicherung |
Stromstärke [A] |
Beschreibung |
| 1 | WATT 2 | 50 | Sicherungskasten I / P
(Relais – Rücklicht). Sicherung – TAIL LH 10A, TAIL RH 10A, S / ROOF 20A, AMP 25A, DR LOCK 20A, STOP 15A, T / GATE 15A, F / FOG 15A. R / FOG 10A, Steckdose – ROOM 10A, AUDIO 15A |
| 2 | WATT 1 | 50 | Sicherungskasten UP
(Relais – elektrisches Fenster, Sicherung – P / WDW LH 25A, P / WDW RH 25A. FOLD’G 10A, HAZARD 15A) |
| 3 | C / FAN | 30 | C / Lüfterrelais (hoch)
C / Lüfterrelais (niedrig) |
| 4 | HAUPT | 150 | Generator, Sicherung
(ABS 2 40A, ABS 1 40A, RR HTD 40A, BLW 40A, MDPS 80A, A / CON 10A, DSL 150A (nur für Diesel) ) |
| 5 | ABS 2 | 40 | ABS-Steuermodul;
ESP-Steuermodul. |
| 6 | ABS 1 | 40 | ABS-Steuermodul;
ESP-Steuermodul. |
| 7 | RR HTD | 40 | Sicherungskasten I / P
(Relais Heckscheibenheizung) |
| 8 | BLW | 40 | Gebläserelais |
| 9 | MDPS | 80 | EPS-Steuermodul |
| 10 | DSL | 150 | Sicherungskasten Relais DSL 4
(GLOW 80A, PTC 1 50A, PTC 2 50A. PTC 3 50A) (Nur für Diesel) |
| 11 | IGN2 | 40 | Zündschalter;
Anlasserrelais. |
| 12 | ECU A | 30 | Hauptrelais, ECU Â 10A |
| 13 | F / PUMP | 20 | Kraftstoffpumpenrelais
(nur für Benzin) |
| 13 | F / FILTER HTR | 30 | Kraftstofffilterheizungsrelais
(nur für Diesel) |
| 14 | IGN 1 | 40 | Zündschalter |
| 15 | H / LP HI | 20 | Scheinwerferrelais (Fernlicht) |
| 16 | Н / LР LO | 20 | Scheinwerferrelais (Abblendlicht) |
| 17 | HORN | 10 | Hupenrelais |
| 18 | H / LP LO RH | 10 | Rechtes Licht |
| 19 | H / LP LO LH | 10 | Linkes Licht;
Blinkerset. |
| 20 | ECU В | 10 | ECM, PCM
(nur für Benzin); (nur für Diesel). |
| 21 | ECU 3 | 10 | Kraftstoffdruckregelventil
(nur für Diesel) |
| 22 | ECU 2 | 10 | Bremslichtschalter
(nur für Diesel) |
| 23 | ECU 1 | 20 | ECM, PCM
(nur für Benzin) (nur für Diesel) |
| 24 | INJECTOR | 15 | Benzin:
Injektor Nr. 1-4; Leerlaufregelungsaktuator; Wegfahrsperrenmodul; Kraftstoffpumpenrelais. Diesel: Sicherungskasten und Relais DSL (Vorglührelais, PTC 1 Relais, PTC 2 Relais, PTC 3 Relais); Nockenwellenpositionssensor; Elektrischer AGR-Aktuator; VGT-Aktuator; Wegfahrsperrenmodul. |
| 25 | SENSOR | 10 | Benzin:
Klimaanlagenrelais; C / Lüfterrelais (hoch / niedrig); Nockenwellenpositionssensor; Tankentlüftungsmagnetventil; Ölregelventil; Sauerstoffsensor oben / unten; Bremslichtschalter; Diesel: Klimaanlagenrelais; C / Ölwanne Relais (hoch / niedrig); Lambda-Sensor Luftfilterrelais. |
| 26 | A / CON | 10 | Klimaanlagenrelais |
| 27 | SPARE | 10 | Ersatz |
| 28 | SPARE | 15 | Ersatz |
| 29 | SPARE | 20 | Ersatz |
| 30 | SPARE | 25 | Ersatz |
| 31 | – | – | Nicht verwendet |
| 32 | – | – | Nicht verwendet |
| 33 | – | – | Nicht verwendet |
| Relais | |||
| 1 | Wischerrelais (vorne) | ||
| 2 | Gebläserelais | ||
| 3 | Kraftstoffpumpenrelais;
(nur für Benzin) (nur für Diesel). |
||
| 4 | Hauptrelais | ||
| 5 | Kondensatorlüfterrelais (hoch) | ||
| 6 | Kondensatorlüfterrelais (niedrig) | ||
| 7 | Scheinwerferrelais (Fernlicht) | ||
| 8 | Scheinwerferrelais (Abblendlicht) | ||
| 9 | Anlasserrelais | ||
| 10 | Klimaanlagenrelais | ||
| 11 | Hupenrelais | ||

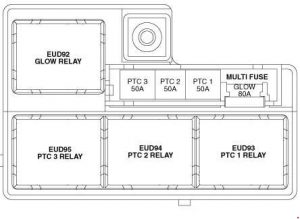

| Sicherung |
Stromstärke [A] | Beschreibung |
| GLOW | 80 | Anlasserrelais;
Luftheizungsrelais. |
| PTC 1 | 50 | PTC 1 Relais |
| PTC 2 | 50 | PTC 2 Relais |
| PTC 3 | 50 | PTC 3 Relais |
| Relais | ||
| Vorglührelais | Anlasserrelais | |
| PTC 1 | PTC Heizungsrelais Nr. 1 | |
| PTC 2 | PTC Heizungsrelais Nr. 2 | |
| PTC 3 | PTC Heizungsrelais Nr. 3 | |
Sicherungskasten in der Kabine
| Sicherung |
Stromstärke [A] |
Beschreibung |
| P / WDW LH | 25 | Hauptschalter Fensterheber, t
Fensterheberschalter hinten links |
| P / WDW RH | 25 | Hauptschalter Fensterheber
Fensterheberschalter Beifahrer; Fensterheberschalter hinten rechts. |
| FOLD’G | 10 | Datenverbindungsstecker;
Außenspiegel-Stromschalter. |
| HAZARD | 15 | Warnblinkrelais;
Warnblinkschalter. |
| TAIL LH | 10 | Linkes Rücklicht;
Linkes Vorderlicht; Kennzeichenbeleuchtung. |
| TAIL RH | 10 | Rechtes Rücklicht;
Rechtes Vorderlicht; DRL-Relais; Rheostat; Scheinwerfer-Nivellierschalter; AUX- und USB-Anschluss; Warnblinkschalter; Blinkerset; Ambientebeleuchtungsschalter; Hauptschalter Fensterheber; Audio; ESP-Schalter; Sitzheizungsschalter Fahrer und Beifahrer; Overdrive-Schalter; Klimaanlagen-Steuermodul; Multifunktionsschalter (Remocon). |
| IGN 2 | 10 | BCM;
Hauptscheinwerfer-Nivellierschalter; Hauptscheinwerfer-Nivellieraktuator; Innenspiegel elektrochromatisch; Schiebedach-Steuermodul. |
| RR WIPER | 15 | Heckwischerrelais;
Multifunktionsschalter Heckwischermotor. |
| S / HTD | 20 | Sitzheizungsschalter Fahrer und Beifahrer |
| F / WPR | 25 | Frontwischerrelais;
Multifunktionsschalter (Wischer). |
| AMP | 25 | AMP |
| S / ROOF | 20 | Schiebedach-Steuermodul |
| F / FOG | 15 | Nebelscheinwerferrelais vorne |
| T / GATE | 15 | Heckklappenrelais |
| R / FOG | 10 | Nebelschlussleuchtenrelais |
| ACON | 10 | Klimaanlagen-Steuermodul;
Scheinwerferrelais (Fernlicht); Gebläserelais; Kraftstofffilterheizungsrelais (D4FB). |
| H / LP | 10 | Scheinwerferrelais (Abblendlicht) |
| ACC | 10 | Audio;
Ambientebeleuchtungsschalter; Außenspiegel-Stromschalter. |
| ACC SOCKET | 15 | Zigarettenanzünder;
Steckdose vorne |
| HTD MIRR | 10 | ECM / PCM (G4FC);
Außenspiegelmotor Fahrer und Beifahrer; AC-Steuermodul. |
| DR LOCK | 20 | Türverriegelungsrelais;
Tür-Entriegelungsrelais; Türverriegelungsrelais. |
| STOP | 15 | Universeller Prüfanschluss;
Bremslichtrelais. |
| TCU | 10 | TCM (D4FB);
Fahrzeuggeschwindigkeitssensor (M / T); Impulsgeber (A); Impulsgeber (B); Overdrive-Schalter. |
| ABS | 10 | ABS-Steuermodul;
ESP-Steuermodul; Lenkwinkelsensor ESP-Schalter. |
| IGN 1 | 10 | Universeller Prüfanschluss;
Klimaanlagen-Steuermodul; Parksensor hinten Summer; EPS-Steuermodul; Reifendrucküberwachungsmodul. |
| AUDIO | 15 | Audio |
| ROOM | 10 | BCM;
Anzeigesatz; Klimaanlagen-Steuermodul; Reifendrucküberwachungsmodul; Türwarnschalter; Kofferraumbeleuchtung; Innenbeleuchtung. |
| RR P / OUTLET | 15 | Steckdose hinten |
| A/BAG | 15 | SRS-Steuermodul |
| IGN COIL | 15 | Kondensator, Zündspule Nr. 1-4 |
| T / SIG | 10 | Not-Aus-Schalter |
| CLUSTER | 10 | BCM, Anzeigesatz, Klimaanlagen-Steuermodul |
| ECU | 10 | ECM;
PCM; Luftstromsensor (D4FB); Kraftstofffilterwarnschalter (D4F8). |
| START | 10 | Anlasserrelais, ECM (D4FB) |
| B / UP LP | 10 | Rückfahrlichtschalter (M / T);
Intervallschalter Motor (A / T). |
| A / BAG IND | 10 | Instrumententafel |
