Honda Fit (GK; 2015-2019)
In diesem Artikel finden Sie Sicherungskastendiagramme für den Honda Fit (GK) 2015-2019, erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungsplan Honda Fit 2015-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Honda Fit sind die Sicherungen Nr. 17 (ACC-Steckdose Konsole), Nr. 36 (ACC-Steckdose vorne) im Sicherungskasten A des Armaturenbretts und die Sicherung Nr. 10 (ACC-Steckdose Konsole) im Sicherungskasten B des Armaturenbretts.
Index
Fahrgastraum
Befindet sich unter dem Armaturenbrett.

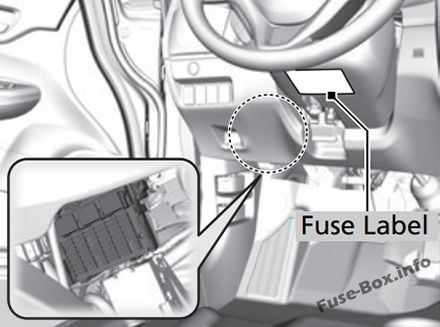

Sicherungskasten A:
Die Position der Sicherungen ist auf dem Etikett unter der Lenksäule angegeben.
Sicherungskasten B:
Entfernen Sie die Abdeckung, indem Sie einen flachen Schraubendreher wie abgebildet in den seitlichen Schlitz einführen.
Motorraum
Sicherungskasten A:
Befindet sich in der Nähe des Bremsflüssigkeitsbehälters.
Drücken Sie die Riegel, um den Kasten zu öffnen. Die Position der Sicherungen ist auf dem Deckel des Sicherungskastens angegeben.

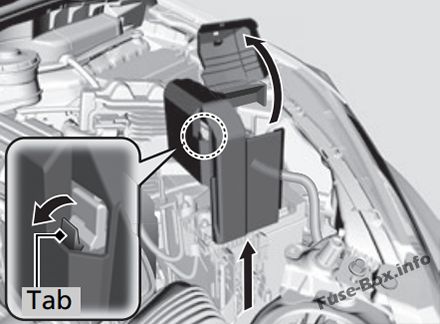

Sicherungskasten B:
Heben Sie die Klemmenabdeckung + an und entfernen Sie sie dann, indem Sie den Haken wie abgebildet ziehen
Motorraum
ad reklamy

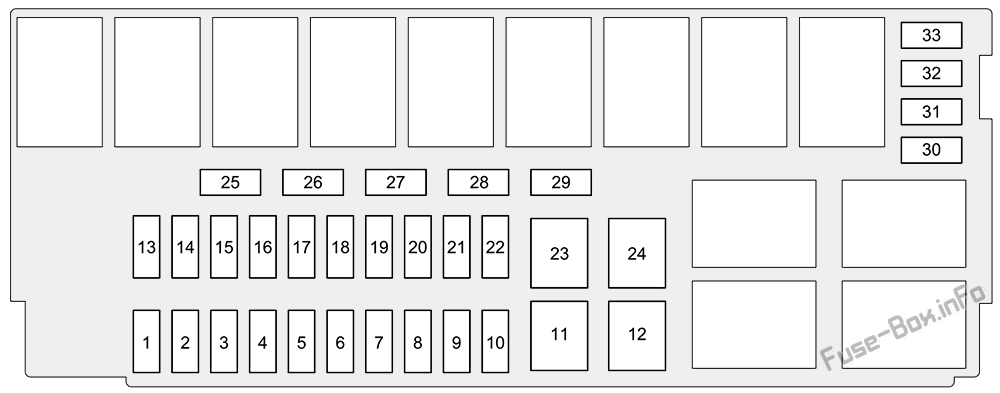

Sicherungsbelegung im Motorraum (Sicherungskasten A) (2017, 2018, 2019)
| Nr. | Geschützter Stromkreis | Ampere |
|---|---|---|
| Nr. | Geschützter Stromkreis | Ampere |
| 1 | Abblendlicht Hauptscheinwerfer | 20 A |
| 2 | CDC (optional) | (30A) |
| 3 | Warnblinkanlage | 10 A |
| 4 | DBW | 15 A |
| 5 | Bürste | (30A) |
| 6 | Stopp | 10 A |
| 7 | IGP | 15 A |
| 8 | IG-Spule | 15 A |
| 9 | EOP (optional) | (10 A) |
| 10 | INJ | (20A) |
| 11 | – | – |
| 12 | Hauptlüfter | 30 A |
| 13 | Starter SW | (30A) |
| 14 | MG-Kupplung | (7,5 A) |
| 15 | Batteriesensor | (7,5 A) |
| 16 | – | – |
| Nr. | Geschützter Stromkreis | Ampere |
|---|---|---|
| 17 | Tagfahrlicht | (7,5 A) |
| 18 | Hupe | 10 A |
| 19 | Nebelscheinwerfer (optional) | (15A) |
| 20 | UB ECU (optional) | (7,5 A) |
| 21 | Haupt-Backup | 15 A |
| 22 | Innenbeleuchtung | 7,5 A |
| 23 | Zusatzlüfter | (30A) |
| 24 | – | – |
| 25 | Smart Entry Auto Start (optional) | (7,5 A) |
| 26 | ST MG (ohne Smart Entry System) | (7,5 A) |
| 27 | – | – |
| 28 | – | – |
| 29 | Backup | (10 A) |
| 30 | IGP LAF | (10 A) |
| 31 | IGPS | (7,5 A) |
| 32 | Rechtes Fernlicht | 10 A |
| 33 | Linkes Fernlicht | 10 A |
Motorraum (Sicherungskasten B)
Sicherungsbelegung im Motorraum (Sicherungskasten B) (2015-2019)
| Nr. | Geschützter Stromkreis | Ampere |
|---|---|---|
| a | Hauptbatterie | 100 A |
| b | RB Haupt 1 | 70 A |
| C | RB Haupt 2 | 80 A |
| D | Haupt WPR | 70 A |
