Volkswagen Touareg (NF) (2010-2018) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskasten-Diagramme für den Volkswagen Touareg (NF) (2010–2018), erfahren, wo sich die Sicherungskästen im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Touareg NF – Sicherungskasten-Schema
Baujahr: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Touareg NF ist die Sicherung 38 und 39 im Sicherungskasten auf dem Armaturenbrett (rechte Seite).

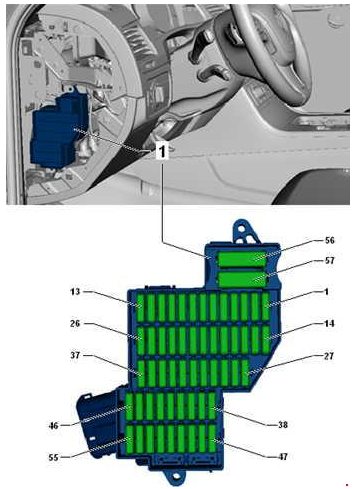

Kasten links vom Armaturenbrett
Beschreibung
| 1 | 25A Fahrersitzverstellung und Lüftungssteuergerät |
| 2 | Heizungssteuergerät 30A |
| 3 | Signal 15/20A |
| 4 | Scheibenwischermotor 30A |
| 5 | 30A Schiebedachsteuerung |
| 6 | 15/30 Lehnenentriegelungssteuergerät |
| 7 | 15A Elektrisches Lenksäulensteuergerät |
| 8 | 5/10A Reifendruckkontrollsteuergerät;
Lenksäulensteuergerät |
| 9 | 5A Lichtschalter;
Regensensor; Dachmodul vorne; Reifendruckkontrollsystem-Steuergerät. |
| 10 | Schiebedach-Steuergerät 30A |
| 11 | 10/15A Lenkradheizung;
Lenksäulensteuergerät. |
| 12 | Nicht belegt |
| 13 | Nicht belegt |
| 14 | 30A Bordnetzsteuergerät |
| 15 | 25/30A Bordnetzsteuergerät |
| 16 | 30A Fahrertürsteuerung |
| 17 | 5/10A Interner Sensor;
Alarmsirene; Motorhauben-Endschalter. |
| 18 | 30A Bordnetzsteuergerät |
| 19 | 10A Motorsteuergerät |
| 20 | 30A Bordnetzsteuergerät;
Fahrer- und Beifahrersitzheizung. |
| 21 | 10A Restwärme-Batterierelais |
| 22 | 30A Bordnetzsteuergerät |
| 23 | 7,5A Diagnoseanschluss;
Zünd- und Startschalter; Diagnose-Gateway; Elektronisches Steuergerät; Lenksäulenverriegelung. |
| 24 | 30A Relais für linke Frontscheibenheizung |
| 25 | 30A Relais für rechte Frontscheibenheizung |
| 26 | 15A Lüfter 1 Batterie |
| 27 | 5A Steuergerät für Kühlmittelstandsanzeige;
Kühlmittelstandsrelais; Batterieregelungssystem-Steuergerät. |
| 28 | 5A Steuergerät für elektrischen Aktuator |
| 29 | 5A Druckregler Kupplung Automatikgetriebe |
| 30 | 5A Lenkassistenzsteuergerät;
Elektrische Lenkassistenzpumpe. |
| 31 | Nicht belegt |
| 32 | 15A Klimakompressor-Steuergerät |
| 33 | 30A Hintere linke Türsteuerung |
| 34 | 5A Steuergerät für Motorhauben-/Heckklappenöffnung |
| 35 | 7,5A Steuergerät für Motorhauben-/Heckklappenöffnung |
| 36 | 5A Elektromechanischer Parkbremsschalter |
| 37 | 15A Lüfter 2 Batterie |
| 38 | 5A Steuergerät für elektrischen Antrieb, Lüfterrelais |
| 39 | 30A Druckregler Kupplung Automatikgetriebe |
| 40 | Lüfterentriegelungsrelais 30A |
| 41 | 10A Steuergerät für Batterieregelungssystem |
| 42 | 5A Elektrochromatischer Spiegel |
| 43 | 7,5A Linker Scheinwerfer, rechter Scheinwerfer, Scheinwerfer-Neigungsverstellung |
| 44 | 5A Steuergerät für Sitzheizung hinten |
| 45 | 5A Bildverarbeitungssteuergerät;
Neigungsbewegungssensor; Frontkamera für Fahrerassistenzsysteme. |
| 46 | 5A Spurwechselassistent-Steuergerät |
| 47 | 5A Parkassistenz-Steuergerät;
Garagentoröffner-Steuergerät; Diagnose-Gateway; Diagnosestecker. |
| 48 | 10A Hochdrucksensor;
Luftmassenmesser; Motorsteuergerät; Anlasserrelais; Motorsteuergerät. |
| 49 | 7,5A Adaptives Geschwindigkeitsregelsystem-Steuergerät |
| 50 | 5/30A Gurtstraffer-Zünder Fahrer |
| 51 | 5A Steuergerät für Kühlmittelstandsanzeige;
Kühlmittelstandsrelais. |
| 52 | 15A Heckscheibenwischermotor |
| 53 | 5A Steuergerät für adaptives Licht und Scheinwerfer-Neigungsregelung;
Lenksäulensteuergerät; Bordnetzsteuergerät. |
| 54 | 15A Linker Scheinwerfer |
| 55 | 5A Steuergerät für Kühlmittelstandsanzeige;
Kühlmittelstandsrelais. |
| 56 | 40A Fahrhöhenregelung Kompressorrelais |
| 57 | Ansauglüfter 40A |

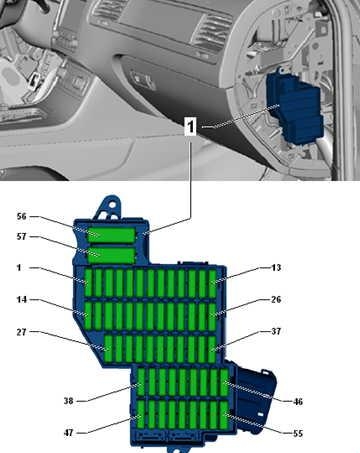

Handschuhfach rechts vom Armaturenbrett
Beschreibung
| 1 | Nicht belegt |
| 2 | 15A Steuergerät für Fahrhöhenüberwachung |
| 3 | 10A Steuergerät für Raddifferenzialsperre |
| 4 | 30A Steuergerät für Raddifferenzialsperre |
| 5 | 15/25A Steuergerät für Anhängererkennung |
| 6 | 15A Steuergerät für Anhängererkennung |
| 7 | 15/25A Steuergerät für Anhängererkennung |
| 8 | 15/25A Steuergerät für Anhängererkennung |
| 9 | 30A Hintere rechte Türsteuerung |
| 10 | Nicht belegt |
| 11 | 30A Beifahrertür-Steuergerät |
| 12 | Nicht belegt |
| 13 | 15A Steuergerät für Anhängererkennung |
| 14 | 10A Steuergerät für Sicherungskasten;
Sitzbelegungserkennungs-Steuergerät. |
| 15 | 10A Sicherungskasten-Steuergerät |
| 16 | 5A Elektromechanische Parkbremssteuerung;
Fahrhöhenbedienfeld; Widerstand für Scheibenwischerdüsenheizung; ASR- und ESP-Deaktivierungstaste; ABS-Steuerung; Bergabfahrhilfe-Taste; Elektromechanische Parkbremsentaste; AUTO HOLD-Taste; Spannungsstabilisator. |
| 17 | 15A Rechter Scheinwerfer |
| 18 | 30A Gurtstraffer-Zünder 2, Beifahrerseite |
| 19 | 5A Tiptronic-Schalter;
Multifunktionsschalter; Automatikgetriebe-Steuergerät. |
| 20 | 25A Beifahrersitzverstellung, Fahrer- und Beifahrersitzsteuerung |
| 21 | 25A Sitzheizung hinten, hinteres Bedienfeld und Klimaanzeige |
| 22 | Nicht belegt |
| 23 | 25A Heckklappen-Steuergerät |
| 24 | 10A Climatronic-Steuergerät, hinteres Bedienfeld und Klimaanzeige |
| 25 | 5A Außenkamera-Steuergerät;
Rückfahrkamera-Steuergerät. |
| 26 | 30A Heckscheibenentfeuchter-Relais |
| 27 | 5A Empfangsgerät für Funkfernbedienung der Zusatzflüssigkeitsheizung |
| 28 | 5/20A Hydraulikpumpenrelais Getriebe;
Sicherungskasten-Steuergerät; Automatikgetriebe-Steuergerät (vor November 2012). |
| 29 | ABS-Steuergerät 30A |
| 30 | 5A Tiptronic-Schalter |
| 31 | 20 / 30A Zentrales Komfortsystem-Steuergerät |
| 32 | 30A Hinterer Ansauglüfter |
| 33 | 30A Zentrales Komfortsystem-Steuergerät |
| 34 | Nicht belegt |
| 35 | 5A Fahrzeugverfolgungssystem-Steuergerät |
| 36 | 30A Zentrales Komfortsystem-Steuergerät |
| 37 | 20A Automatikgetriebe-Steuerung;
Hydraulikpumpenrelais Getriebe. |
| 38 | 15A Zigarettenanzünder;
12V Steckdose 2; Steuergerät für Sitzheizung hinten (vor August 2014). |
| 39 | 15A Weitere 12V Steckdosen |
| 40 | Inverter 20/30A mit Steckdose, 12 V – 230 V |
| 41 | 10A Anschluss 2 für externe Audiogeräte |
| 42 | 5A Steuergerät für Anhängererkennung |
| 43 | 10A Steuergerät für Raddifferenzialsperre |
| 44 | 5A Luftverschmutzungssensor |
| 45 | 30A Spannungsstabilisator |
| 46 | 30A Spannungsstabilisator |
| 47 | 10A Steuergerät für elektronisches Informationssystem |
| 48 | 30A Steuergerät für digitales Audiosystem |
| 49 | Nicht belegt |
| 50 | TV-Tuner 5A;
Steuergerät für Mobiltelefon-Elektronik; |
| 51 | Haupteinheit 20A |
| 52 | 5A Steuergerät im Armaturenbrett-Steckplatz -J285- |
| 53 | DVD-Wechsler 5A |
| 54 | 5A Schnittstelle für externe Multimediageräte -R215- |
| 55 | Nicht belegt |
| 56 | ABS-Steuergerät 40A |
| 57 | 40A Steuergerät für elektromechanische Parkbremse;
Sicherungskasten-Steuergerät. |

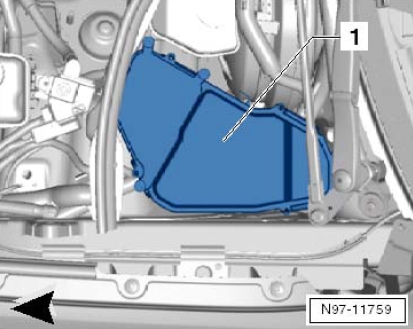

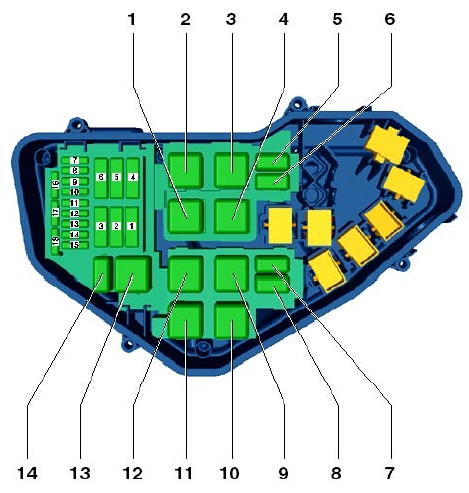

Kasten unter der Motorhaube
Befindet sich im Anschlusskasten im Motorraum links.
Beschreibung
| 1 | 40A Anlassermotorrelais, Anlassermotor |
| 2 | Nicht belegt |
| 3 | 40A Sekundärluftpumpe Relais |
| 4 | 30A Vakuumpumpenrelais |
| 5 | Nicht belegt |
| 6 | Nicht belegt |
| 7 | 15A Kraftstoffdruckregler, Kraftstoffdosierventil, Zündspule |
| 8 | 10A Abgasrückführungskühlerpumpe |
| 9 | 30A Motorsteuergerät |
| 10 | 10A Kühlerlüftersteuerung;
Glühkerzensteuerung; Zusatzkühlmittelpumpenrelais; Bremslichtschalter; EGR-Kühler-Umschaltventil; Begrenzungsventil; Zylinderkopf-Kühlmittelventil; Öldruckregelventil; Elektronischer Motor-Kühlmittelthermostat; Sammelrohrgehäuse. |
| 11 | 5A Ölstands- und Temperatursensor |
| 12 | 10A Zusatzkühlmittelpumpenrelais;
Restwärme-Batterierelais; Kühlmittelzirkulationspumpe. |
| 13 | 25A Kraftstoffpumpensteuergerät |
| 14 | 15 / 30A Reduktionsmittelpumpe;
Reduktionsmittelstandsschätzmodul; Motorsteuerung 2. |
| 15 | 10/30A Klemme 30 Stromversorgungsrelais;
Motorsteuergerät. |
| 16 | 30A Steuergerät für Reduktionsmittelheizsystem |
| 17 | 15A Lambdasondenheizung |
| 18 | Heizelement Lambdasonde 10A |
Relais
- Glühkerzensteuerung (457)
- Motor-Elektronik-Stromversorgungsrelais (645)
- Sekundärluftpumpe Relais (100)
- Hauptrelais (614)
- reserviert
- Zusatzkühlmittelpumpenrelais (404)
- reserviert
- reserviert
- Anlassermotorrelais (100)
- Bremskraftverstärkerrelais (100)
- Reserve
- reserviert
- Anlassermotorrelais 2 (433)
- reserviert

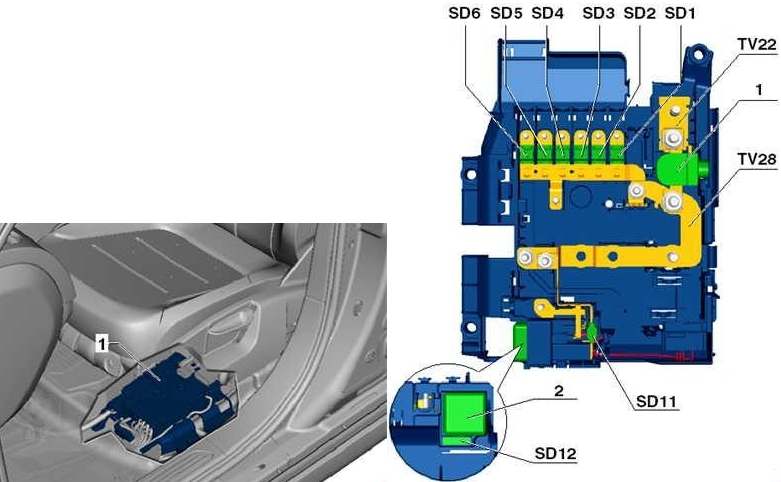

Ablagefach unter dem Fahrersitz
Beschreibung
| 1 | Sicherungskasten 100A |
| 2 | 50A Steuergerät für Fahrhöhenüberwachung |
| 3 | Sicherungskasten 100A |
| 4 | Sicherungskasten 80A |
| 5 | Sicherungskasten 40A |
| 6 | Steckdosenrelais 50A, Sicherungskasten |
| 7 | Sicherungskasten 60A, hinterer Ansauglüfter |
| 8 | Kabelanschluss 60A, Klemme 30 Leistungsrelais |
| 9 | Sicherungskasten 125A |
| 10 | 60 / 150A Heizelement Zusatzluftheizung;
Hydraulikpumpenrelais GB. |
| 11 | 40A Klemme 15 Stromversorgungsrelais |
| 12 | Diagnose 5A |

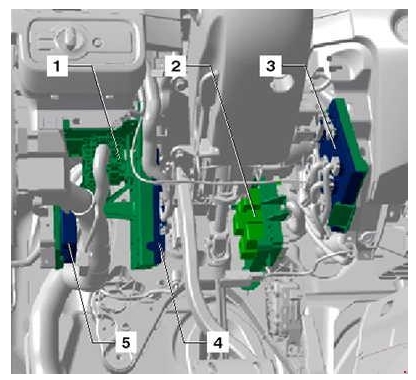

Relaiskästen unter dem Armaturenbrett
Beschreibung
- Sicherungskasten und Relais 1
- Sicherungskasten und Relais 2
- Bordnetzsteuergerät
- Zentrales Komfortsystem-Steuergerät
- Parkassistenz-Steuergerät
Sicherungskasten und Relais 1
Beschreibung
| E1 | Relais beheizbare Frontscheibe, links (643) |
| E2 | Relais beheizbare Frontscheibe, rechte Seite (643);
Steuergerät für Kühlmittelstandswarnschalter (422). |
| E3 | Steckdosenrelais (100) |
| E 4 | Hydraulikpumpenrelais Getriebe (644) |
| E5 | Restwärme-Batterierelais (404);
Kühlmittelstandsrelais (646). |
| E6 | Lüfterentriegelungsrelais (449) |

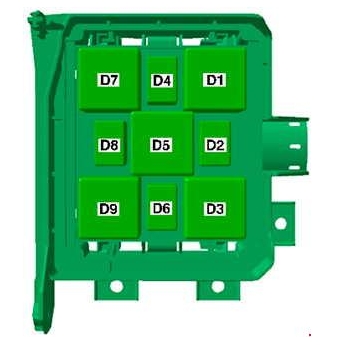

Sicherungskasten und Relais 2
Beschreibung
| 1 | Kompressorrelais für Fahrhöhenüberwachung (373) |
| 2 | Kühlmittelstandsschalter (404);
Restwärme-Batterierelais (646). |
| 3 | Relais beheizbare Frontscheibe, links (645) |
| 4 | Hupenrelais (395) |
| 5 | Hydraulikpumpenrelais Getriebe – (100);
Steckdosenrelais (644). |
| 6 | Hydraulikpumpenrelais Getriebe (404);
Hydraulikpumpenrelais Getriebe (646). |
| 7 | Relais beheizbare Heckscheibe (643) |
| 8 | Lüfterentriegelungsrelais (646) |
| 9 | Steuergerät für Kühlmittelstandswarnschalter (422);
Relais für rechte Frontscheibenheizung (645). |
