Citroen DS4 (2011-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën DS4 2011-2018, erhalten Informationen zur Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Citroen DS4 (2011-2018) – Sicherungskasten-Diagramm
Baujahr: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Die Sicherungen des Zigarettenanzünders (Steckdose) im Citroen DS4 sind die Sicherungen F13 (Zigarettenanzündersteckdose), F14 (12-V-Steckdose im Kofferraum), F36 (hintere 12-V-Steckdose) und F40 (230V/50Hz-Steckdose) im Sicherungskasten im Armaturenbrett .

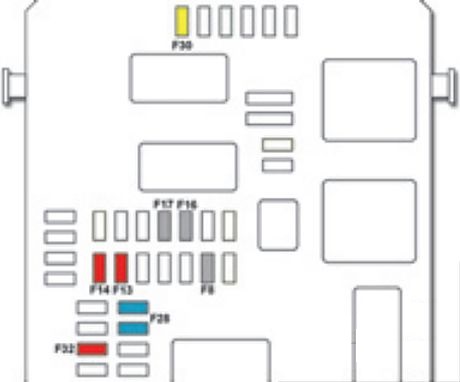

Sicherungskasten im Innenraum
Der Sicherungskasten befindet sich im unteren Bereich des Armaturenbretts (auf der linken Seite).
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Sicherungskasten 1: | ||
| F8 | 3 A | Alarmsirene; Alarm-ECU. |
| F13 | 10 A | Zigarettenanzünder. |
| F14 | 10 A | 12-V-Steckdose im Kofferraum. |
| F 16 | 3 A | Beleuchtung des großen Handschuhfachs; hintere Leseleuchten;
Beleuchtung des Handschuhfachs. |
| F17 | 3 A | Beleuchtung der Sonnenblende; vordere Leseleuchten. |
| F28 | 15 A | Audiosystem; Radioempfänger (Gebrauchtgerät). |
| F30 | 20 A | Heckscheibenwischer. |
| F32 | 10 A | Hi-Fi-Verstärker. |
| Sicherungskasten 2: | ||
| F36 | 15 A | 12-V-Steckdose hinten. |
| F37 | – | Nicht verwendet. |
| F38 | – | Nicht verwendet. |
| F39 | – | Nicht verwendet. |
| F40 | 25 A | 230 V/50 Hz Steckdose (außer RHD) |

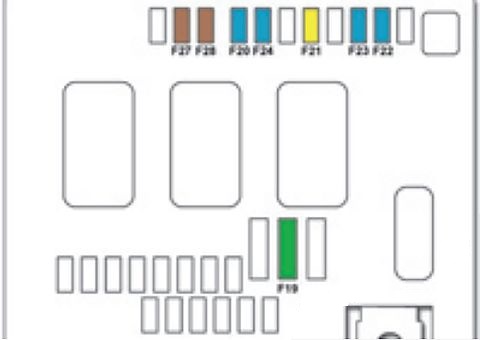

Sicherungskasten im Motorraum
Der Sicherungskasten befindet sich im Motorraum neben der Batterie (auf der linken Seite).
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| F19 | 30 A | Scheibenwischer vorne langsam/schnell. |
| F20 | 15 A | Pumpe für vordere und hintere Spritzdüsen. |
| F21 | 20 A | Pumpe für Scheinwerferreinigungsanlage. |
| F22 | 15 A | Hupe. |
| F23 | 15 A | Abblendlicht rechts. |
| F24 | 15 A | Abblendlicht links. |
| F27 | 5 A | Fernlicht links. |
| F28 | 5 A | Fernlicht rechts. |
Über Citroen DS4 (2011-2018)
Der Citroen DS4, produziert von 2011 bis 2018, ist ein elegantes und dynamisches Schrägheckmodell, das stilvolles Design mit Praktikabilität verbindet. Dieses Modell ist bekannt für seine höhere Bodenfreiheit und sein sportliches Aussehen, was es von gewöhnlichen Schrägheckmodellen unterscheidet. Der Citroen DS4 bietet verschiedene Motorisierungen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und Effizienz bieten. Der Innenraum des Fahrzeugs ist auf Komfort und moderne Technologien ausgelegt, was ein angenehmes Fahrerlebnis für Fahrer und Passagiere gewährleistet.
Sicherungskasten-Diagramm Citroen DS4
Diese Seite zeigt das Sicherungskasten-Diagramm für den Citroen DS4, das für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise im Motorraum und im Innenraum, unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die geschützten Komponenten, was für die Identifizierung und den Austausch von Sicherungen wichtig ist. Verwenden Sie immer Ersatzsicherungen mit dem gleichen Amperewert, um Schäden an den elektrischen Systemen zu vermeiden. Das richtige Verständnis der Position und Funktion des Sicherungskastens ist entscheidend für die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs.
