Sicherungs- und Relaisplan – DS3 Crossback

Sicherungskasten im Armaturenbrett

Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).

Um auf den Sicherungskasten zuzugreifen, muss das gleiche Verfahren befolgt werden, das für das Werkzeugset beschrieben ist.

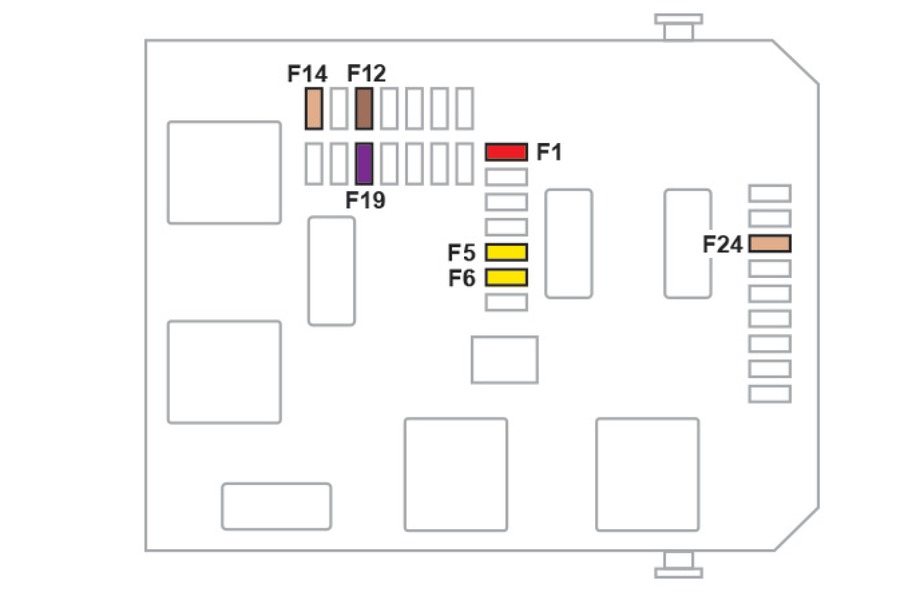

Kasten 1

Nummer	Ampere [A]	Beschreibung
F1	10 A	Spiegel mit elektrochromatischer Funktion; Radar; Elektrische Servolenkung.
F5	20 A	Heckscheibenwischerpumpe.
F6	20 A	Frontscheibenwischerpumpe.
F12	7,5 A	Diagnosesteckdose.
F14	5 A	Tasten für Warn- und Assistenzverbindungen; Alarmsteuerungsmodul.
F19	3 A	Anhängerkupplungsmodul; Obere Lenksäulengruppe.
F24	5 A	Hi-Fi-Verstärker; Parkhilfe; Kamera; Touchscreen.

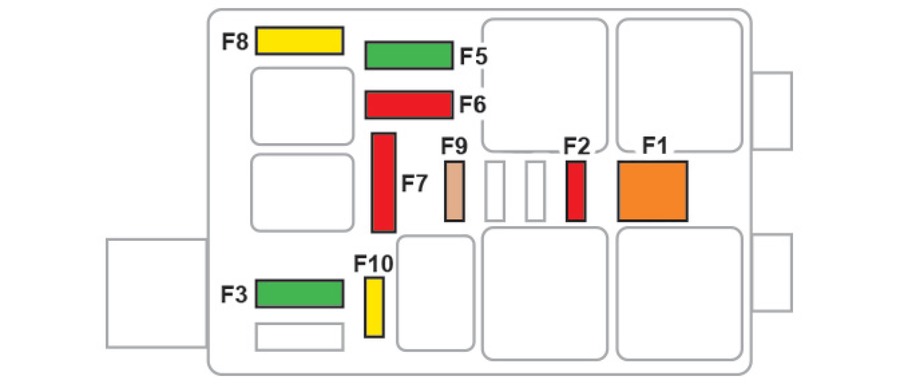

Sicherungskasten 2

Nummer	Ampere [A]	Beschreibung
F1	40 A	Beheizbare Heckscheibe.
F2	10 A	Beheizbare Außenspiegel.
F3	30 A	Elektrische Fensterheber in den Vordertüren.
F5	30 A	Elektrische Fensterheber in den hinteren Türen.
F6	10 A	Anklappbare Außenspiegel.
F7	10 A	Anklappbare Außenspiegel.
F8	20 A	Versenkbare Griffe auf der linken Seite.
F9	25 A	Hi-Fi-Verstärker.
F10	20 A	Versenkbare Griffe auf der rechten Seite.

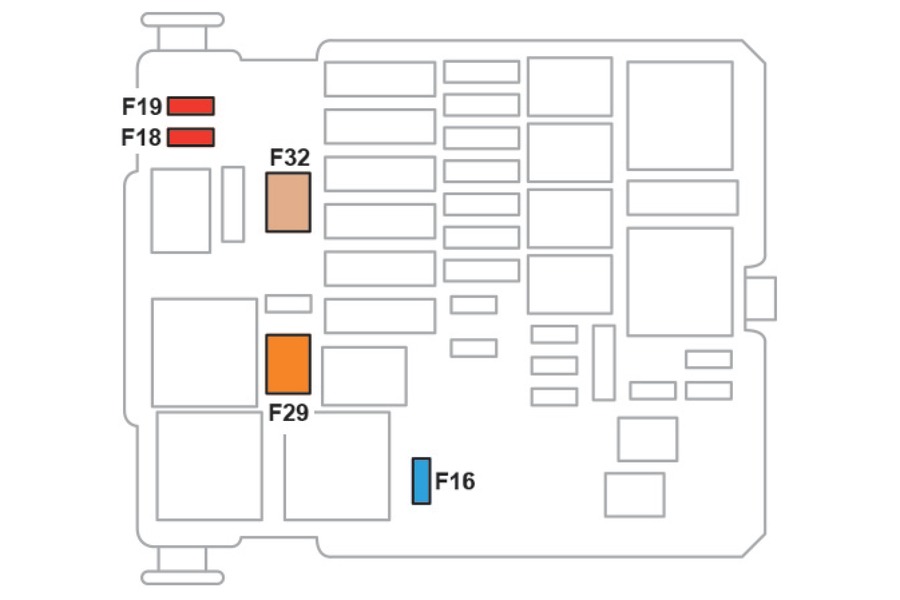

Sicherungskasten im Motorraum

Der Sicherungskasten befindet sich im Motorraum, in der Nähe der Batterie.

Nummer	Ampere [A]	Beschreibung
F16	15 A	Abblendlichtscheinwerfer rechts; Scheinwerfer in Full-LED-Technologie.
F18	10 A	Abblendlichtscheinwerfer rechts; Halogenscheinwerfer.
F19	10 A oder 15 A (je nach Version)	Abblendlichtscheinwerfer links; Halogenscheinwerfer; Scheinwerfer in Full-LED-Technologie.
F29	40 A	Scheibenwischer.
F32	80 A	Stromversorgung

Über den DS3 Crossback (2019-2022)

Der DS3 Crossback ist ein kompaktes SUV, das 2019 vorgestellt und bis 2022 produziert wurde. Dieses Modell ist bekannt für sein modernes Design und die fortschrittlichen Technologien, die es bietet. Der DS3 Crossback ist mit verschiedenen Motorisierungsoptionen erhältlich, darunter Benzin- und Dieselmotoren sowie eine elektrische Version namens E-Tense. Das Fahrzeug ist mit zahlreichen Sicherheitsmerkmalen und Assistenzsystemen ausgestattet, die eine komfortable und sichere Fahrt gewährleisten. Der Innenraum ist elegant und bietet ein hohes Maß an Personalisierung, sodass Fahrer das Fahrzeug nach ihren eigenen Vorlieben anpassen können.

Sicherungsplan DS3 Crossback

Diese Seite zeigt den Sicherungsplan für das Modell DS3 Crossback. In diesem Fahrzeug befindet sich der Sicherungskasten typischerweise im Motorraum und im Innenraum, normalerweise unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das die elektrischen Schaltkreise des Fahrzeugs vor Überlastung und Kurzschlüssen schützt. Beim Austausch von Sicherungen im Sicherungskasten ist es wichtig, die angegebenen Spezifikationen und Empfehlungen des Herstellers zu beachten.
