Citroën C1 II (2017-2021) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën C1 II (Gen-2) 2017-2021, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Citroen C1 II
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2017, 2018, 2019, 2020, 2021.
Die Sicherungen befinden sich unter dem Armaturenbrett in der Kabine und hinter der Batterie im Motorraum.
Sicherungen im Motorraum
- Entfernen Sie die Abdeckung des Sicherungskastens, indem Sie rechts vom Vorsprung drücken.
- Ziehen Sie die Zange heraus.
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
1 |
10 |
Rechter Scheinwerfer mit Abblendlicht |
|
2 |
10 |
Linker Scheinwerfer mit Abblendlicht; Scheinwerfereinstellung. |
|
3 |
7,5 |
Rechter Scheinwerfer mit Fernlicht |
|
4 |
7,5 |
Linker Scheinwerfer mit Fernlicht; Blinkergruppe; Display. |
|
9 |
7,5 |
Klimaanlage |
|
10 |
7,5 |
Kraftstoffeinspritzsystem; Bremslichter; Dritte Bremsleuchte. |
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
11 |
5 |
Begrüßungsbeleuchtung; Kofferraumbeleuchtung. |
|
12 |
10 |
Blinker; Warnblinkanlage; Anzeigegruppe; Display. |
|
13 |
10 |
Hupe |
|
14 |
30 |
Sicherungskasten |
|
15 |
7,5 |
ETG-Getriebe |
|
16 |
7,5 |
Kraftstoffeinspritzsystem |
|
17 |
7,5 |
System „Schlüsselloses Öffnen und Starten“ |
|
18 |
7,5 |
Batterie |
|
19 |
25 |
Kraftstoffeinspritzsystem; Motorgebläsegruppe. |
|
20 |
30 |
Anlassermotor |
|
21 |
7,5 |
Lenkschloss |
|
22 |
25 |
Frontscheinwerfer |
|
23 |
7,5 |
Kraftstoffeinspritzsystem |
|
24 |
7,5 |
Kraftstoffeinspritzsystem; Anlassermotor; ETG-Getriebe; Start-Stopp-System. |
|
25 |
15 |
Radio; System „Schlüsselloses Öffnen und Starten“. |
|
26 |
7,5 |
Anzeigegruppe; Display. |
|
27 |
7,5 |
ESC-System |
|
28 |
60 |
Sicherungskasten in der Kabine |
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
29 |
125* |
Beheizbare Heckscheibe und Außenspiegel; Sitzheizung; Elektrisch betätigtes Stoffdach; ABS-System; ESC-System; Motorgebläsegruppe; Nebelscheinwerfer; LED-Tagfahrlicht. |
|
30 |
50 |
ETG-Wechsel |
|
40 |
Start-Stopp-System |
|
|
31 |
50 |
Servolenkung |
|
32 |
30 |
Motorgebläsegruppe |
|
40 |
||
|
33 |
50 |
ABS-System; ESC-System. |
|
37 |
20 |
Heckscheiben- und Außenspiegelheizung |
|
38 |
30 |
ABS-System; ESC-System. |
|
39 |
7,5 |
Nebelscheinwerfer; Blinkergruppe; Display. |
|
40 |
7,5 |
LED-Tagfahrlicht |
|
41 |
15 |
Beheizter rechter Sitz |
|
42 |
20 |
Elektrisch betätigtes Stoffdach |
|
43 |
15 |
Beheizter linker Sitz |
* Diese Sicherung darf ausschließlich in einer autorisierten CITROËN-Werkstatt oder einer spezialisierten Werkstatt ausgetauscht werden.

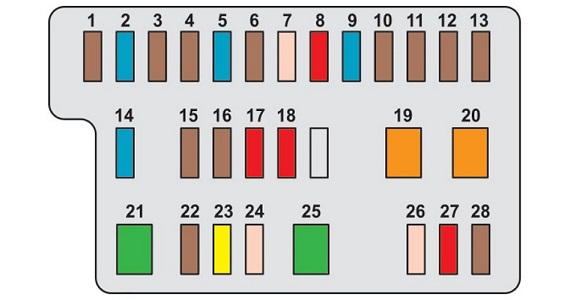

Sicherungen im Armaturenbrett
Der Sicherungskasten befindet sich unter dem Armaturenbrett (Fahrerseite).
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
Nummer |
Ampere [A] |
Beschreibung |
|
1 |
5 |
Rückfahrlicht; Kraftstoffeinspritzsystem; Radio; ESC-System. |
|
2 |
15 |
Scheibenwaschanlage vorne und hinten |
|
3 |
5 |
Hauptsicherungskasten; Anzeigegruppe; Display; Klimaanlage; Heckscheiben- und Außenspiegelheizung; Sitzheizung; Elektrisch betätigtes Stoffdach; Radio. |
|
4 |
5 |
Elektrische Unterstützung für das Lenksystem; Start-Stopp-System. |
|
5 |
15 |
Heckscheibenwischer |
|
6 |
5 |
Motorgebläsegruppe; ABS-System; ESC-System. |
|
7 |
25 |
Frontscheibenwischer |
|
8 |
10 |
Außenspiegelheizung |
|
9 |
15 |
12-V-Steckdose (max. 120 W). |
|
10 |
7,5 |
Außenspiegel; Radio; Start-Stopp-System; Anzeigegruppe; Display. |
|
11 |
5 |
Lenkschloss; Kraftstoffeinspritzsystem; ETG-Getriebe. |
|
12 |
7,5 |
Airbag |
|
13 |
5 |
Anzeigegruppe; Display; Start-Stopp-System. |
|
Nummer |
Ampere [A] |
Beschreibung |
|---|---|---|
|
14 |
15 |
Lenkungscremation; Kraftstoffeinspritzsystem; Bremslicht. |
|
15 |
7,5 |
Kraftstoffeinspritzsystem; Start-Stopp-System. |
|
16 |
7,5 |
Motordiagnosesystem |
|
17 |
10 |
Bremslichter; Dritte Bremsleuchte; Kraftstoffeinspritzsystem; ABS-System; ESC-System; ETG-System; System „Schlüsselloses Öffnen und Starten“. |
|
18 |
10 |
Positionslichter; Kennzeichenbeleuchtung; Nebelschlussleuchte; Nebelscheinwerfer; Rücklichter; Beleuchtungspotentiometer. |
|
19 |
40 |
Klimaanlage |
|
20 |
40 |
Klimaanlage; Motordiagnosesystem; Positionslichter; Kennzeichenbeleuchtung; Nebelschlussleuchte; Rücklichter; Beleuchtungspotentiometer; Bremslichter; Dritte Bremsleuchte; Kraftstoffeinspritzsystem; ABS-System; ESC-System; ETG-System; System „Schlüsselloses Öffnen und Starten“; Elektrische Fensterheber. |
|
21 |
30 |
Kraftstoffeinspritzsystem; Start-Stopp-System; Hauptsicherungskasten. |
|
22 |
7,5 |
Kraftstoffeinspritzsystem |
|
23 |
20 |
Kraftstoffeinspritzsystem; Start-Stopp-System. |
|
24 |
25 |
Hauptsicherungskasten |
|
25 |
30 |
Elektrische Fensterheber |
|
26 |
25 |
Elektrische Fensterheber |
|
27 |
10 |
Klimaanlage |
|
28 |
5 |
Nebelschlussleuchte |
Über Citroën C1 II (2017-2021)
Der Citroën C1 II, hergestellt zwischen 2017 und 2021, ist ein kompaktes Stadtauto, das sich durch modernes Design und effizienten Kraftstoffverbrauch auszeichnet. Dieses Modell ist dank seiner kompakten Abmessungen und einfachen Manövrierbarkeit ideal für das städtische Umfeld. Der Citroën C1 II ist mit verschiedenen Motorisierungen erhältlich, darunter Benzinmotoren mit 1,0 und 1,2 Litern Hubraum, die ausreichend Leistung für den täglichen Gebrauch bieten. Der Innenraum des Fahrzeugs ist auf Komfort und Funktionalität ausgelegt und bietet moderne Technologien wie einen Touchscreen und Smartphone-Konnektivität.
Sicherungsplan Citroën C1 II
Diese Seite zeigt den Sicherungsplan für den Citroën C1 II, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise im Innenraum des Fahrzeugs, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
