Citroën Jumpy/SpaceTourer (2020-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën Jumpy/SpaceTourer 2020-2022, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Citroën Jumpy/SpaceTourer
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2020, 2021, 2022.
Sicherungen Armaturenbrett
Fahrzeuge mit Linkslenkung: Die Sicherung befindet sich im unteren Armaturenbrett (links).
Entfernen Sie die Abdeckung, indem Sie zuerst an der oberen linken und dann an der rechten Ecke ziehen.
Fahrzeuge mit Rechtslenkung: Die Sicherung befindet sich auf der linken Seite des Handschuhfachs.
Entfernen Sie die Abdeckung, indem Sie zuerst an der oberen linken und dann an der rechten Ecke ziehen.

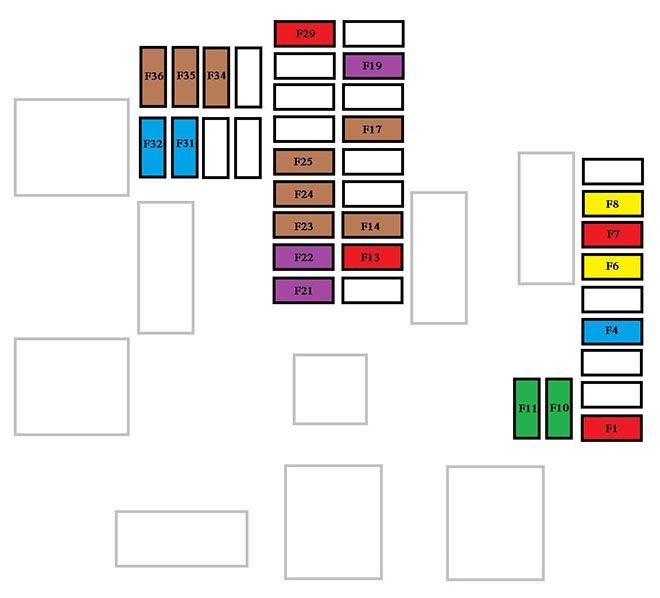

Sicherungen Armaturenbrett Version 1 (Eco)
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F1 | 10 | Elektrische Servolenkung; Kupplungsschalter. |
| F4 | 15 | Hupe. |
| F5 | 20 | Pumpe für vorderen und hinteren Scheibenwischer. |
| F6 | 20 | Pumpe für vorderen und hinteren Scheibenwischer. |
| F7 | 10 | 12 V Zubehör hinten. |
| F8 | 20 | Einfache oder doppelte Heckscheibe. |
| F10/F11 | 30 | Schlösser vorne und hinten – außen, innen. |
| F13 | 10 | Klimaanlagensteuerung vorne; Autoradio-Steuerung;
Schalthebel; Hochauflösendes Display. |
| F14 | 5 | Notrufe |
| F17 | 5 | Instrumententafel. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F19 | 3 | Lenkradbedienung. |
| F21 | 3 | „Keyless Entry and Start“-System oder Zündschalter. |
| F22 | 3 | Regen- und Lichtsensor; Multifunktionskamera zur Erkennung. |
| F23 | 5 | Sicherheitsgurt gelöst oder nicht angelegt (Anzeige). |
| F24 | 5 | Touchscreen; Rückfahrkamera;
Parksensoren. |
| F25 | 5 | Airbag. |
| F29 | 20 | Audiosystem; Touchscreen;
CD-Player; Navigation. |
| F31 | 15 | Audiosystem (Batterie +). |
| F32 | 15 | Stromversorgung Zubehör 12 V vorne. |
| F34 | 5 | Toter-Winkel-Überwachungssystem; Elektrische Steuerung der Außenspiegel. |
| F35 | 5 | Beheizte Scheibenwaschdüsen; Scheinwerferhöhenverstellung. |
| F36 | 5 | Batterieladegerät; Hintere Leseleuchte. |

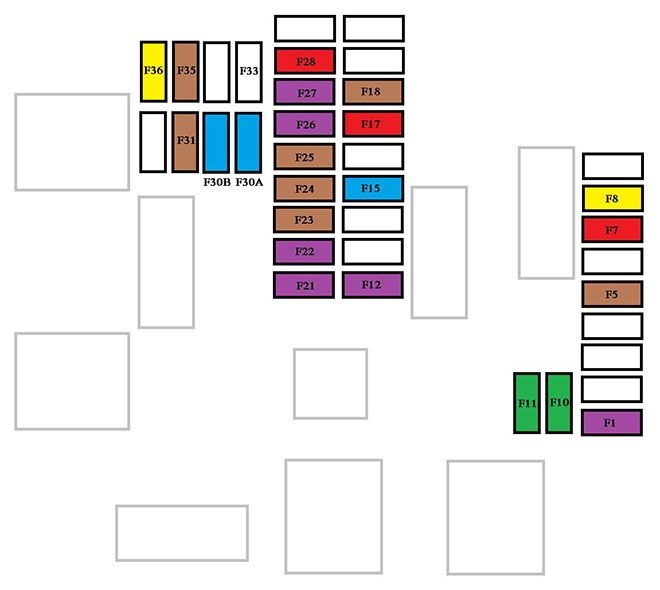

Sicherungen Armaturenbrett, Version 2 (komplett)
| Nummer | Ampere [A] | Funktionen |
|---|---|---|
| Nummer | Ampere [A] | Funktionen |
| F1 | 3 | „Keyless Entry and Start“-System oder Startschalter. |
| F5 | 5 | Touchscreen; Rückfahrkamera;
Parksensoren. |
| F7 | 10 | Klimaanlagensteuerung hinten; Hi-Fi-Verstärker. |
| F8 | 20 | Einfache oder doppelte Heckscheibenwaschanlage. |
| F10/F11 | 30 | Vordere und hintere Schlösser – außen, innen. |
| F12 | 3 | Alarm. |
| F17 | 10 | 12 V Zubehör hinten. |
| F18 | 5 | Not- und Assistenzrufe. |
| F21 | 3 | Batterieladegerät; Hintere Leseleuchte. |
| F22 | 3 | Handschuhfachbeleuchtung; Hintere Leseleuchten. |
| Nummer | Ampere [A] | Funktionen |
|---|---|---|
| F23 | 5 | Toter-Winkel-Überwachungssystem; Elektrische Steuerung der Außenspiegel. |
| F24 | 5 | Lenkradbedienung. |
| F25 | 5 | Höhenverstellung der Frontscheinwerfer. |
| F26 | 3 | Sicherheitsgurt gelöst oder nicht angelegt (Anzeige). |
| F27 | 3 | Regen- und Lichtsensor; Multifunktions-Erkennungskamera. |
| F28 | 10 | Klimaanlagensteuerung vorne; Autoradio-Steuerung;
Schalthebel; Head-up-Display. |
| F30A oder B | 15 | Audiosystem (Batterie +). |
| F31 | 5 | Airbag. |
| F33 | 15 | 12 V Zubehör vorne. |
| F35 | 5 | Instrumententafel. |
| F36 | 20 | Audiosystem; Touchscreen;
CD-Player; Navigation. |
Sicherungen im Motorraum
Position der Sicherung
Befindet sich im Motorraum in der Nähe der Batterie.
Zum Zugang lösen Sie die beiden Haken A und entfernen die Abdeckung.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F12 | 5 | Beheizte Scheibenwaschdüsen. |
| F14 | 25 | Pumpe für vorderen und hinteren Scheibenwischer. |
| F15 | 5 | Frontradar und Notbremsung; Elektrische Servolenkung. |
| F17 | 10 | Integriertes Systeminterface. |
| F19 | 30 | Motor des vorderen Scheibenwischers. |
| F20 | 15 | Pumpe für vorderen und hinteren Scheibenwischer. |
| F21 | 20 | Scheinwerferwaschpumpe. |
| F22 | 15 | Hupe. |
| F23 | 15 | Rechter Abblendscheinwerfer. |
| F24 | 15 | Linker Abblendscheinwerfer. |
Über Citroën Jumpy/SpaceTourer (2020-2022)

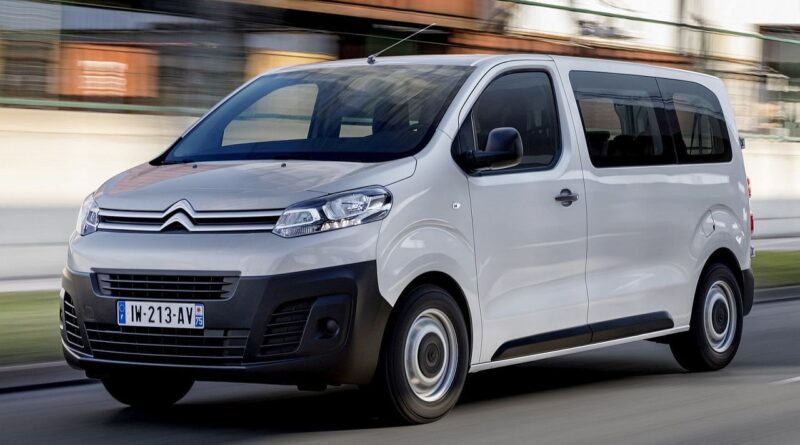

Der Citroën Jumpy/SpaceTourer (2020-2022) ist ein modernes und vielseitiges Fahrzeug, das sich ideal für Familien und Geschäftsleute eignet. Dieses Modell bietet einen geräumigen Innenraum mit variabler Sitzanordnung, was es zu einer idealen Lösung für den Personen- und Gütertransport macht. Das Fahrzeug ist mit fortschrittlichen Technologien ausgestattet, die den Fahrkomfort und die Sicherheit erhöhen. Der Citroën Jumpy/SpaceTourer ist mit verschiedenen Motorisierungen erhältlich, darunter Diesel- und Benzinmotoren, die optimale Leistung und Effizienz bieten. Dank seiner robusten Konstruktion und seines modernen Designs ist dieses Modell eine beliebte Wahl unter Fahrern, die ein zuverlässiges und praktisches Fahrzeug suchen.
Sicherungsplan Citroën Jumpy/SpaceTourer
Diese Seite zeigt den Sicherungsplan für den Citroën Jumpy/SpaceTourer, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett und im Motorraum. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die durch sie geschützt sind. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, und sein richtiges Verständnis kann helfen, viele Probleme zu vermeiden.
