Citroën C-Elysée (2012-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën C-Elysée 2012-2018, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Citroën C-Elysée
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2012, 2013, 2014.
Die Sicherung F16 im Sicherungskasten des Armaturenbretts ist für den Zigarettenanzünder (Steckdosen) im Citroën C-Elysée zuständig.

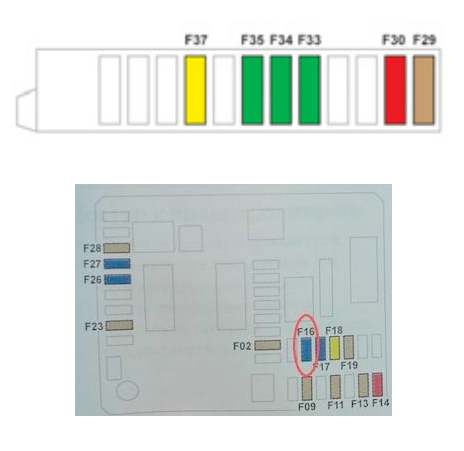

Sicherungskasten Armaturenbrett
Befindet sich im unteren Armaturenbrett (auf der linken Seite).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F02 | 5 A | Scheinwerferregler;
Diagnosezugang; Klimaanlagenpanel. |
| F09 | 5 A | Alarm (Zubehör). |
| F11 | 5 A | Zusatzheizung. |
| F13 | 5 A | Parksensoren (Zubehör). |
| F14 | 10 A | Klimaanlagenpanel. |
| F 16 | 15 A | Zigarettenanzünder;
12 V Stromversorgung. |
| F17 | 15 A | Audiosystem (Zubehör). |
| F18 | 20 A | Bluetooth;
Audiosystem (Zubehör). |
| F19 | 5 A | Monochromes Display C. |
| F23 | 5 A | Leseleuchten;
Kartenleseleuchten. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 15 A | Hupe. |
| F27 | 15 A | Scheibenwaschpumpe. |
| F28 | 5 A | Alarm. |
| F29 | 25 A | Beheizbare Heckscheibe. |
| F30 | 10 A | Beheizbare Spiegel. |
| F31 | – | Nicht verwendet. |
| F32 | – | Nicht verwendet. |
| F33 | 30 A | Elektrische Fensterheber vorne. |
| F34 | 30 A | Elektrische Fensterheber hinten. |
| F35 | 30 A | Beheizbare Vordersitze. |
| F36 | – | Nicht verwendet. |
| F37 | 20 A | Anhängerkupplung. |

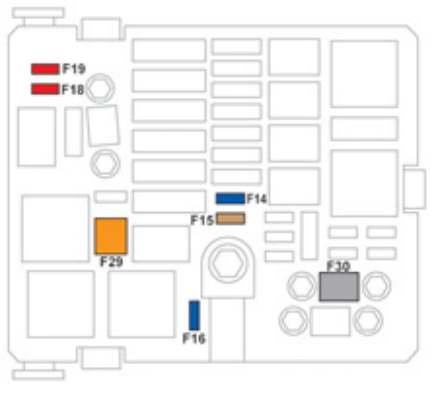

Motorraum
Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie (auf der linken Seite).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F14 | 15 A | Beheizbare Frontscheibe. |
| F15 | 5 A | Klimakompressor. |
| F 16 | 15 A | Nebelscheinwerfer vorne. |
| F18 | 10 A | Rechter Abblendlichtscheinwerfer. |
| F19 | 10 A | Linker Abblendlichtscheinwerfer. |
| F29 | 40 A | Motor des vorderen Scheibenwischers. |
| F30 | 80 A | Heizungsanschlüsse (Diesel). |
Sicherungs- und Relaisplan – Citroën C-Elysée
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2015, 2016, 2017, 2018.
Die Sicherung F16 im Sicherungskasten des Armaturenbretts ist für den Zigarettenanzünder (Steckdosen) im Citroën C-Elysée zuständig.
Sicherungskasten Armaturenbrett
Befindet sich im unteren Armaturenbrett (links).
Entfernen Sie die Abdeckung, indem Sie an der oberen rechten Ecke ziehen und dann nach links, die Abdeckung vollständig lösen und drehen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| F02 | 5 A | Scheinwerferregler; Diagnoseanschluss; Klimaanlagenpanel. |
| F09 | 5 A | Alarm (Zubehör). |
| F11 | 5 A | Zusatzheizung. |
| F13 | 5 A | Parksensoren. |
| F14 | 10 A | Klimaanlagenpanel. |
| F 16 | 15 A | Zigarettenanzünder; 12 V Anschluss. |
| F17 | 15 A | Audiosystem; Audiosystem (Zubehör). |
| F18 | 20 A | Audiosystem; Bluetooth. |
| F19 | 5 A | Monochromes Display C. |
| F23 | 5 A | Leseleuchten; Kartenleuchten. |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F26 | 15 A | Hupe. |
| F27 | 15 A | Scheibenwaschpumpe. |
| F28 | 5 A | Alarm. |
| F29 | – | Nicht verwendet. |
| F30 | 10 A | Beheizbare Spiegel. |
| F31 | 25 A | Beheizbare Heckscheibe |
| F32 | – | Nicht verwendet. |
| F33 | 30 A | Elektrische Fensterheber vorne. |
| F34 | 30 A | Elektrische Fensterheber hinten. |
| F35 | 30 A | Beheizbare Vordersitze. |
| F36 | – | Nicht verwendet. |
| F37 | 20 A | Anhängerkupplung. |
Motorraum
Der Sicherungskasten befindet sich im Motorraum in der Nähe der Batterie (links).
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| F14 | 15 A | Beheizbare Frontscheibe. |
| F15 | 5 A | Klimakompressor. |
| F 16 | 15 A | Nebelscheinwerfer vorne. |
| F18 | 10 A | Rechter Fernlichtscheinwerfer. |
| F19 | 10 A | Linker Fernlichtscheinwerfer. |
| F29 | 40 A | Motor des Scheibenwischers vorne. |
| F30 | 80 A | Startanschlüsse (Diesel). |
Über Citroën C-Elysée (2012-2018)
Der Citroën C-Elysée ist eine kompakte Limousine, die 2012 vorgestellt und bis 2018 produziert wurde. Dieses Modell wurde mit Schwerpunkt auf Geräumigkeit und Komfort entwickelt, was es ideal für den Familiengebrauch macht. Der C-Elysée bietet mehrere Motorisierungsoptionen, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch bieten. Der Innenraum ist gut gestaltet mit Fokus auf den Komfort der Passagiere und Praktikabilität, wobei der Kofferraum groß genug für den täglichen Bedarf ist. Dieses Modell ist bekannt für seine Zuverlässigkeit und einfache Wartung, was es zu einer beliebten Wahl unter Fahrern macht, die ein zuverlässiges und erschwingliches Fahrzeug suchen.
Sicherungskastenplan Citroën C-Elysée
Diese Seite zeigt den Sicherungskastenplan für den Citroën C-Elysée, der für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug, daher ist es wichtig, einen genauen Sicherungskastenplan zur Verfügung zu haben.
