Citroën Jumpy (1994-2019) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën Jumpy (1994-2019), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisplan – Citroën Jumpy

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

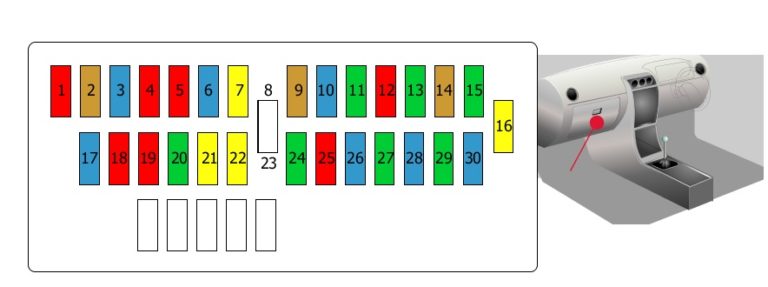

Sicherung im Fahrgastraum.

Sicherungsplan.

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	10А	Audiosystem
2	5А	Zündung + Position; Geschwindigkeitssensor; CPH; Warnungen im Armaturenbrett.
3	15А	Bremslichter; Tempomat.
4	10А	Rechtes Positionslicht; Linkes Positionslicht; Scheinwerfereinstellung.
5	10А	Klimaanlage; Elektrische Fensterheber vorne; Lüfter; Druckschalter.
6	15А	Beheizbare Heckscheibe; Sitzheizung(en).
7	20А	Warnsystem
8		Verzweigung
9	5А	Rechtes Positionslicht; Linkes Positionslicht; Kennzeichenbeleuchtung; Scheinwerferwaschanlage.
10	15А	Nebelscheinwerfer vorne
11	30А	Nicht verwendet
12	10А	Rückfahrlichter; Diagnosestecker.
13	30А	Nicht verwendet
14	5А	CPH

Nummer	Ampere [A]	Beschreibung
15	30А	CPH; Zentralverriegelung; Innenbeleuchtung.
16	20А	Zigarettenanzünder; Feste + Position Zubehör + Position.
17	15А	Steuergerät Kühlmitteltemperatur; Kühlerlüfter.
18	10А	Nebelscheinwerfer)
19	10А	Instrumentenbeleuchtung; Audiosystem; Seitenlichter.
20	30А	Klimaanlage; Lüfter.
21	20А	Sitzheizung)
22	20А	Zubehör + Position; Nicht verwendet.
23		Verzweigung
24	30А	Scheinwerferwaschanlage; Scheibenwischer vorne.
25	10А	Klimaanlage; Innenbeleuchtung; Radiospeicher; Uhr.
26	15А	Warnblinkanlage
27	30А	Beheizbare Heckscheibe
28	15А	Elektrische Fensterheber; Ladekontrollleuchte.
29	30А	Elektrische Fensterheber
30	15А	Innenbeleuchtung; Blinker; Uhr; Elektrischer Rückspiegel.

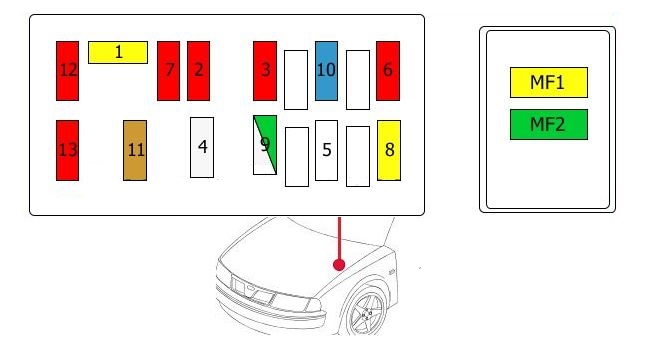

Sicherung im Motorraum, ohne ABS.

Zeigt die Anordnung mit Rechtslenker.

Sicherung 1
Kraftstoffpumpe
20,0 A
Sicherung 2
Positionslicht rechts
10,0 A
Sicherung 3
Positionslicht links
10,0 A
Sicherung 4
Scheinwerferwaschanlage
25,0 A
Sicherung 5 Sicherung
Abzweigung
6
Wegfahrsperre
10,0 A
Sicherung 7
Katalysatorsensor
10,0 A
Sicherung 8
Anhänger
20,0 A
Sicherung 9
Kühlerlüfter
25,0 A
Sicherung 9a
Lüfter
30,0 A
Sicherung 10
Nicht verwendet
15,0 A
Sicherung 11
Nicht verwendet
5,0 A
Sicherung 12
Positionslicht links
10,0 A
Sicherung 13
Positionslicht rechts
10,0 A
Sicherung MF1
Keine Informationen
20,0 A
Sicherung MF2
Keine Informationen
30,0 A

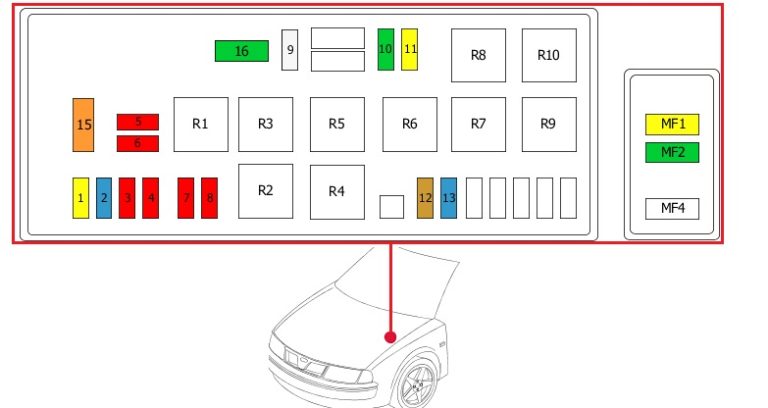

Sicherung im Motorraum, mit ABS.

Zeigt die Anordnung mit Rechtslenker

Sicherung 1
Anhänger
20,0 A
Sicherung 2
Kraftstoffpumpe
15,0 A
Sicherung 2a
Kraftstoffpumpe
20,0 A
Sicherung 3
Positionslicht links
10,0 A
Sicherung 4
Positionslicht rechts
10,0 A
Sicherung 5
Diagnosestecker
10,0 A
Sicherung 6
Elektronische Einspritzung
Wegfahrsperre
10,0 A
Sicherung 7
Positionslicht links
10,0 A
Sicherung 8
Positionslicht rechts
10,0 A
Sicherung 9
Motorkühlerlüfter
25,0 A
Sicherung 9a
Motorkühlerlüfter
40,0 A
Sicherung 10
Scheinwerferwaschanlage
30,0 A
Sicherung 11
Zusatzheizung
20,0 A
Sicherung 12
Scheinwerferwaschpumpe
5,0 A
Sicherung 13
Katalysatorsensor
Lüfter
15,0 A
Sicherung 15
Lüfter
Klimaanlage
40,0 A
Sicherung 16
Motorkühlerlüfter
30,0 A
Sicherung 16a
Motorkühlerlüfter
50,0 A
Sicherung MF1
Motorkühlerlüfter
20,0 A
Sicherung
Einspritzrelais MF2
30,0 A
Sicherung
ABS-Steuergerät MF4
60,0 A

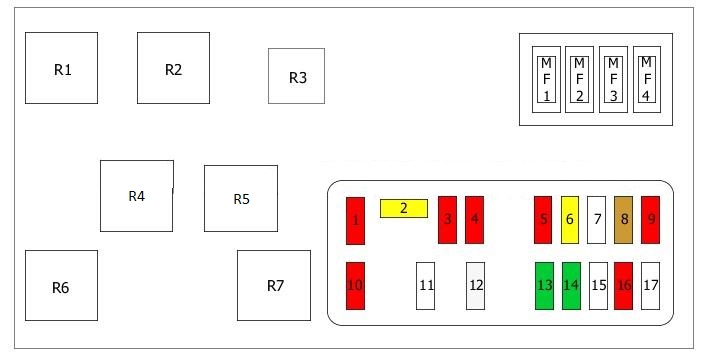

Sicherung und Relais im Motorraum, auf der linken Seite.

Sicherung 1
Positionslicht links
10,0 A
Sicherung 2
Kraftstoffpumpe
20,0 A
Sicherung 3
Keine Informationen
10,0 A
Sicherung 4
Positionslicht links
10,0 A
Sicherung 5
Positionslicht rechts
10,0 A
Sicherung 6
Keine Informationen
20,0 A
Sicherung 7
Nicht verwendet
Sicherung 8
Keine Informationen verfügbar
5,0 A
Sicherung 9
Kraftstoffpumpenrelais
Zusatzkraftstoffpumpenrelais
10,0 A
Sicherung 10
Positionslicht rechts
10,0 A
Sicherung 11
Keine Informationen
Sicherung 12
Scheinwerferwaschanlage
25,0 A
Sicherung 13
Kühlerlüfter
30,0 A
Sicherung 14
Keine Informationen verfügbar Sicherung
30,0 A
15
Nicht verwendet
Sicherung 16
Keine Informationen verfügbar Sicherung
10,0 A
17
Diagnosestecker Anhängerstecker
Anhänger
Sicherung MF1
Hauptlichtschalter
Hauptrelais
Sicherung im Fahrgastraum
70,0 A
Sicherung MF2
Sicherung im Fahrgastraum
Zündschalter
ADC-Panel (Startverhinderungssystem)
Hauptrelais
70,0 A
Sicherung MF3
Sekundärluftpumpenrelais
40,0 A
Sicherung MF4
Kühlerlüfter
50,0 A
Relais R1 Relais
Klimaanlage
Relais R2
Kühlerlüfter
Relais R3
Keine Informationen
Relais R4
Scheinwerferwaschanlage
Relais R5
Kühlerlüfter
Relais R6 Relais
Klimaanlage
R7
Kühlerlüfter

Citroën Jumpy (2007-2016) – Sicherungsplan

Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Citroën Jumpy (2007-2016) ist die Sicherung 9 im Sicherungskasten des Armaturenbretts.

Position

Es gibt drei Sicherungskästen:

– am Armaturenbrett rechts (hinter dem Handschuhfach, klappbar)
Klappen Sie das Handschuhfach herunter und ziehen Sie es dann kräftig, um an die Sicherungen zu gelangen.

– im Fahrgastraum (Batteriefach)
Entfernen Sie die Abdeckung des Batteriefachs, entfernen Sie die rote Batterieklemme (+).

– unter der Motorhaube
Sobald Sie die Motorhaube öffnen, schieben Sie die Wischerstütze, um den Zugang zu erleichtern; lösen und klappen Sie den Kasten, um an die Sicherungen zu gelangen.

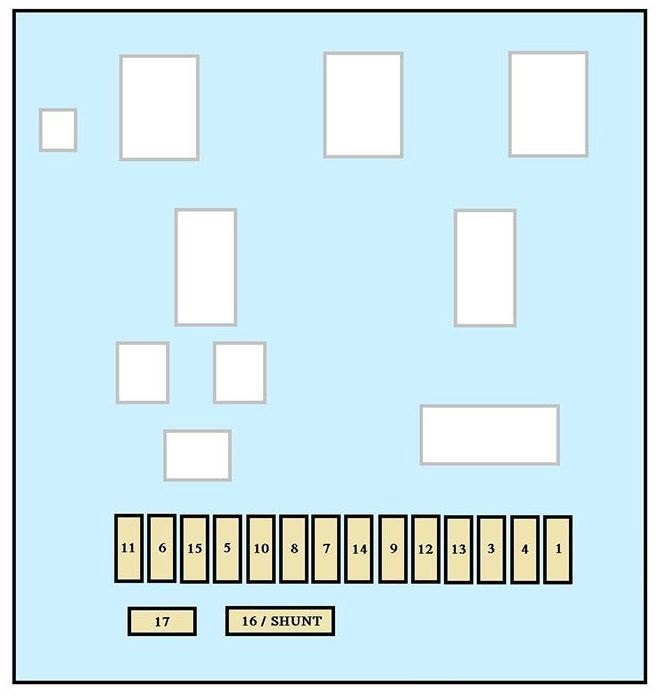

Sicherungskasten am Armaturenbrett

Nr.	Ampere [A]	Beschreibung
1	15	Heckscheibenwischer
2	–	Frei
3	5	Airbag-Steuergerät
4	10	Lenkwinkelsensor; Diagnosestecker; ESP-Sensor; Manuelle Belüftung; Kupplungsschalter; Scheinwerferhöhenverstellung; Partikelfilterpumpe.
5	30	Elektrische Spiegel; Beifahrerfenstermotor.
6	30	Stromversorgung der vorderen elektrischen Fensterheber
7	5	Nachtlichter und Handschuhfachbeleuchtung
8	20	Multifunktionsdisplay; Diebstahlwarnsirene; Audiosystem; CD-Wechsler; Audio/Telefon; Anhänger-Sicherungskasten (Zubehör); Karosseriekonverter/Fahrzeugkonverter (Plattform mit Kabine).
9	10	Zubehöranschluss im Kofferraum
10	30	Hintere Höhenregelung; Lenkradschalter; Armaturenbrett.
11	15	Diagnosestecker; Zündschalter.
12	15	Freisprecheinrichtung; Airbag-Steuergerät; Parksensoren-Steuergerät.
13	5	Motor-Sicherungskasten; Anhänger-Sicherungskasten.
14	15	Regensensor; Digitale Klimaanlage; Armaturenbrett.
15	30	Verriegelung/Entriegelung/Superschlüssel
16	–	Frei
17	40	Beheizbare Heckscheibe; Beheizbare Spiegel.
17	10	Nur beheizbare Spiegel

Sicherungen im Fahrgastraum

Nummer	Ampere [A]	Beschreibung
1	30	Sitzheizung
2	20 / –	Batterieladezustand/Frei
3	40/50	Anhänger-Sicherungskasten (Zubehör); Karosseriebauer; Fahrzeugumbau-Einheit (Plattform mit Kabine).
4	–	Frei
36	15	Türschlösser mit Scharnier
37	10	Türschlösser mit Scharnier
38	20	Heckscheibenwischer mit Flügel
39	–	Frei
40	5	Einklappbare Spiegel

Sicherungskastenplan (Anhänger / Anhängerkupplung / Karosseriebauer / CAB-Plattform-Sicherungen)

Nummer	Ampere [A]	Beschreibung
1	15	Frei
2	15	Anlasser- und optionales Generatorrelais
3	15	Anhängerstromversorgung 12V
4	15	Feste Versorgung für Fahrzeugwandler
5	10	Warnblinkanlage

Sicherungskasten im Motorraum

Nr	Ampere [A]	Beschreibung
1	20	Motorsteuergerät; Kraftstoff- und Luftversorgungssysteme; Lüfterbaugruppe.
2	15	Hupe
3	10	Scheibenwaschpumpe vorne und hinten
4	20	Scheinwerferwaschpumpe
5	15	Kraftstoffversorgungssystem
6	10	Servolenkung; Zusätzlicher Bremspedalschalter.
7	10	Bremssystem (ABS / DSC)
8	20	Anlassermotorsteuerung
9	10	Hauptbremspedalschalter
10	30	Kraftstoff- und Luftversorgungssysteme; Emissionskontrollsysteme.
11	40	Vordere Belüftung
12	30	Scheibenwischer
13	40	Integriertes Systeminterface
14	30	Frei

Citroën SpaceTourer/Dispatch/Jumpy (2016-2019…) – Sicherungskastenplan

Baujahr: 2016, 2017, 2018, 2019.

Die Sicherungen des Zigarettenanzünders (Steckdose) im Citroën Jumpy sind die Sicherung F32 (vorne) und F7 (hinten) im Sicherungskasten des Armaturenbretts.

Position des Sicherungskastens

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).

Entfernen Sie die Abdeckung, indem Sie an der oberen linken Ecke und dann nach rechts ziehen.

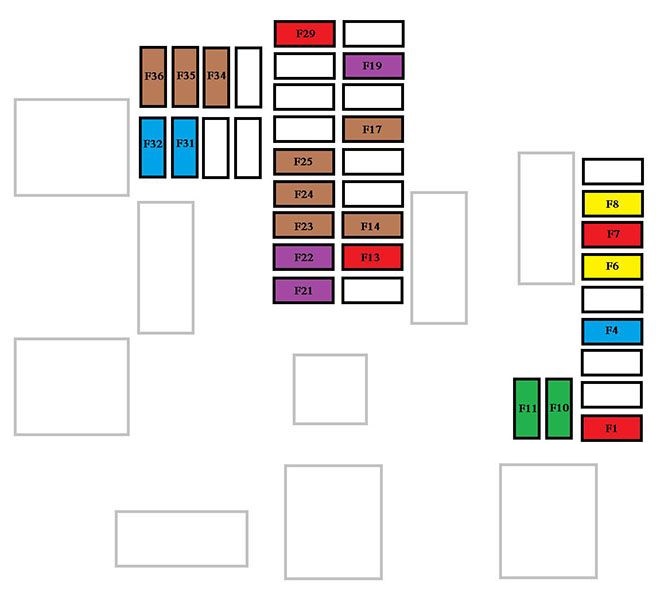

Armaturenbrett Sicherungskasten Version 1 (Eco)

Sicherungsbelegung im Sicherungskasten des Armaturenbretts (v1)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
F1	10	Elektrische Servolenkung; Kupplungsschalter.
F4	15	Hupe
F5	20	Pumpe für Scheibenwaschanlage vorne und hinten.
F6	20	Pumpe für Scheibenwaschanlage vorne und hinten.
F7	10	Zubehörstromversorgung hinten 12 V.
F8	20	Heckscheibenwischer einfach oder doppelt.
F10 / F11	30	Schlösser vorne und hinten, außen, innen.
F13	10	Steuerung der vorderen Klimaanlage; Radiosteuerung; Schalthebel; Hochauflösendes Display.
F14	5	Anschlüsse für Warn- und Assistenzsysteme.
F17	5	Armaturenbrett.

Nummer	Ampere [A]	Beschreibung
F19	3	Lenkradsteuerung.
F21	3	Schlüsselloses Öffnungssystem; Startsystem; Zündschalter.
F22	3	Regen- und Helligkeitssensor; Multifunktionskamera zur Erkennung.
F23	5	Sicherheitsgurte gelöst oder nicht angelegt (Display).
F24	5	Touchscreen; Rückfahrkamera; Parksensoren.
F25	5	Airbag.
F29	20	Audiosystem; Touchscreen; CD-Player; Navigation.
F31	15	Audiosystem (Batterie +).
F32	15	Vordere 12 V Zubehörsteckdose.
F34	5	Toter-Winkel-Überwachungssystem; Elektrische Steuerung der Außenspiegel.
F35	5	Scheinwerferhöhenverstellung.
F36	5	Taschenlampenladegerät; Hintere Leseleuchte.

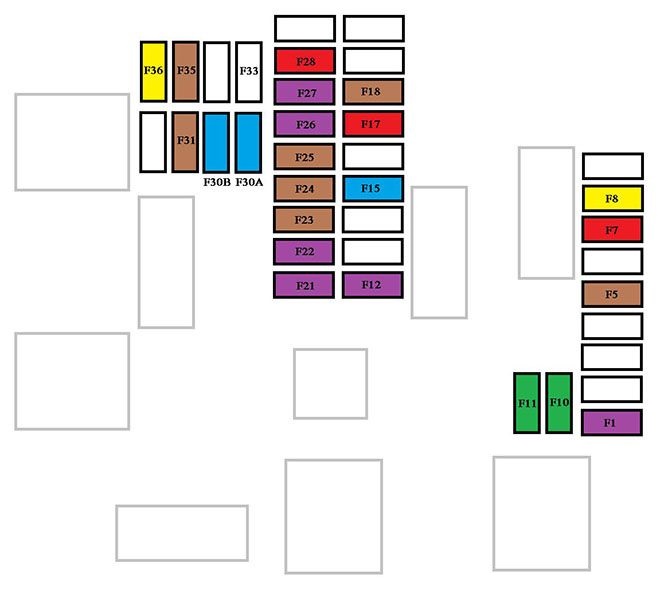

Sicherungskasten Armaturenbrett Version 2 (vollständig)

Sicherungsbelegung im Sicherungskasten des Armaturenbretts (v2)

Nr	Ampere [A]	Beschreibung
Nr	Ampere [A]	Beschreibung
F1	3	Schlüsselloses Öffnungssystem und Startsystem oder Zündschalter.
F5	5	Touchscreen; Rückfahrkamera; Parksensoren.
F7	10	Steuerung der hinteren Klimaanlage; Hi-Fi-Verstärker.
F8	20	Heckscheibenwischer einfach oder doppelt.
F10 / F11	30	Schlösser vorne und hinten, außen, innen.
F12	3	Alarm.
F17	10	Zubehörsteckdose hinten 12 V.
F18	5	Anschlüsse für Warn- und Assistenzsysteme.
F21	3	Taschenlampenladegerät; Hintere Leseleuchte.
F22	3	Handschuhfachbeleuchtung; Hintere Leseleuchten.

Nr	Ampere [A]	Beschreibung
F23	5	Toter-Winkel-Überwachungssystem; Elektronische Spiegelsteuerung.
F24	5	Lenkradsteuerung.
F25	5	Höhenverstellung des Fernlichts.
F26	3	Sicherheitsgurte gelöst oder nicht angelegt (Display).
F27	3	Regen- und Lichtsensor; Multifunktionskamera zur Erkennung.
F28	10	Steuerung der vorderen Klimaanlage; Radiosteuerung; Schalthebel; Hochauflösendes Display.
F30A oder B	15	Audiosystem (Batterie +).
F31	5	Airbag.
F33	15	Vordere 12 V Steckdose.
F35	5	Armaturenbrett.
F36	20	Audiosystem; Touchscreen; CD-Player; Navigation.

Sicherungskasten im Motorraum

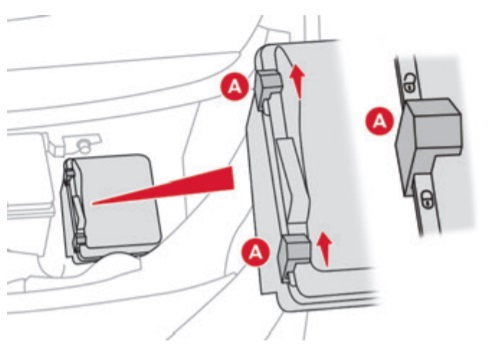

Position des Sicherungskastens

Befindet sich im Motorraum in der Nähe der Batterie.

Um darauf zuzugreifen, lösen Sie die beiden Haken A, entfernen Sie die Abdeckung.

Sicherungsbelegung im Sicherungskasten des Motorraums

Nr	Ampere [A]	Beschreibung
F12	5	Beheizbare Scheibenwaschdüsen.
F14	25	Pumpe für Scheibenwaschanlage vorne und hinten.
F15	5	Frontradar und Notbremsung; Elektrische Servolenkung.
F17	10	Integriertes Systeminterface.
F19	30	Scheibenwischermotor vorne.
F20	15	Pumpe für Scheibenwaschanlage vorne und hinten.
F21	20	Scheinwerferwaschpumpe.
F22	15	Hupe
F23	15	Rechter Abblendlichtscheinwerfer.
F24	15	Linker Abblendlichtscheinwerfer.

Über Citroën Jumpy (1994-2019)

Der Citroën Jumpy, hergestellt von 1994 bis 2019, ist ein beliebtes Nutzfahrzeug, das sich durch seine Vielseitigkeit und Zuverlässigkeit auszeichnet. Dieses Modell ist bekannt für seinen geräumigen Innenraum, der sich ideal für den Transport von Gütern oder größeren Personengruppen eignet. Der Citroën Jumpy bot verschiedene Motoroptionen, darunter Benzin- und Dieselvarianten, sodass Kunden je nach ihren Bedürfnissen und Vorlieben wählen konnten. Dank seiner robusten Konstruktion und modernen Technologien war der Jumpy nicht nur bei Unternehmern, sondern auch bei Familien beliebt, die ein zuverlässiges und geräumiges Fahrzeug benötigten.

Sicherungskastenplan Citroën Jumpy

Diese Seite zeigt den Sicherungskastenplan für den Citroën Jumpy, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum unter dem Armaturenbrett oder im Motorraum. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn ordnungsgemäß zu warten.
