BMW 535i – E34 (1991-1994) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den BMW 535i (E34) 1991-1994, erhalten Informationen über die Position der Sicherungspaneele im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW 535i – E34 (1991-1994) – Sicherungskastenbelegung
Baujahr: 1991, 1992, 1993, 1994.
Die Sicherungen der Zigarettenanzünderbuchse (Steckdosen) im BMW 535i – E34 sind die Sicherung Nr. 5 im vorderen Sicherungskasten.

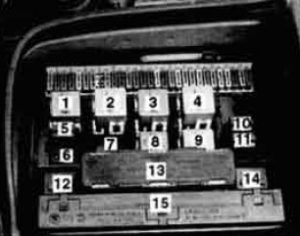

Vorderer Stromverteilerblock
Der Sicherungsblock befindet sich im unteren Teil des Armaturenbretts, auf der Fahrerseite.
| Nummer | Beschreibung |
| 1 | Anschlussstecker Hupe; Telefon |
| 2) | Anlassermotorrelais |
| 3) | Entladungsrelais (Klemme R) |
| 4 | Lüfterrelais |
| 5 | Scheibenwaschpumpenrelais |
| 6 | Telefonwarnrelais |
| 7 | ABS-Relais (z.B. 1994 · 95) |
| 8 | Entladungsrelais (K 61) |
| 9 | Entladungsrelais (K 15) |
| 10 | Zusatzwasserpumpenrelais |
| 11 | Hupenrelais |
| 12 | Warnblinkrelais |
| 13 | Steuermodulprüfung |
| 14 | Fehlersteuermodul |
| 15 | Lampensteuermodul |

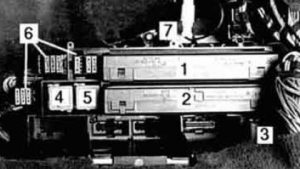

Hinterer Stromverteiler-Sicherungskasten
Der hintere Sicherungskasten befindet sich unter dem Rücksitz und enthält Hilfssicherungen, Relais und Steuermodule.
| Nummer | Beschreibung |
| 1 | Relaismodul |
| 2) | Allgemeines Modul |
| 3) | Relais Heckscheibenentfeuchter |
| 4 | Wischerrelais |
| 5 | Relais elektrischer Stromschutz |
| 6 | Sicherungsblöcke |
| 7 | Sicherungsblock (1992 und später) |
Sicherungskasten (E-Box)
Der Sicherungskasten oder die E-Box befindet sich in der rechten hinteren Ecke des Motorraums.
| Nummer | Beschreibung |
| 1 | ABS- oder Schlupfsteuermodul (Traktion) |
| 2) | DME-Steuermodul |
| 3) | Tempomatmodul |
| 4 | Systemrelais (Haupt) |
| 5 | Kraftstoffpumpenrelais |
| 6 | Relais Lambdasondenheizung |
Zusatzrelaisplatine
Die Zusatzrelaisplatine ist in der linken vorderen Ecke des Motorraums montiert.
| Nummer | Beschreibung |
| 1 | Modul Scheinwerferreinigungs- und Entfeuchtungssystem (Kanada) |
| 2) | Relais normale Geschwindigkeit |
| 3) | Relais hohe Geschwindigkeit |
| 4 | Relais akustische Telefonwarnung |
| 5 | Klimaanlagenrelais |
| 6 | Sicherungen |
Sicherungsposition
Die Sicherungen 1 bis 29 sind im vorderen Stromverteiler-Sicherungskasten montiert. Zusätzliche Sicherungspositionen umfassen den hinteren Stromverteilerkasten (Sicherungen Nr. 30-37 und Nr. 40-47) und das Zusatzrelaispanel (Sicherungen Nr. 48, 49 oder Nr. 55-56).
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15 | ABS (siehe auch Sicherung 17); Instrumententafel-Monitorsteuerung (siehe auch Sicherungen 15, 17, 20, 29);
Lampenmonitor (siehe auch Sicherungen 2, 3, 5, 7, 10, 11, 13, 14, 15); Bremslichter; Tempomat (siehe auch Sicherung 17); Bordcomputer (siehe auch Sicherungen 17, 20); Elektronische Drosselklappensteuerung (EML) (siehe auch Sicherungen 17, 20); Elektronische Getriebesteuerung (siehe auch Sicherung 12, 17). |
| 2) | 7,5 | Kraftstoffeinspritzung (nur M60-Motor); Scheinwerfer/Nebelscheinwerfer (siehe auch Sicherungen 3, 4, 5, 7, 10, 11, 13, 14, 15, 24);
Lampenmonitor (siehe auch Sicherungen 1, 3, 4, 5, 7, 10, 11, 13, 14, 15); Warnblinkschalter (siehe auch Sicherungen 3, 6, 13, 14); Fehlerkontrolleinheit (siehe auch Sicherungen 6, 10, 11). |
| 3) | 7,5 | Scheinwerfer/Nebelscheinwerfer (siehe auch Sicherungen 2, 5, 7, 10, 11, 13, 14, 24); Lampenmonitor (siehe auch Sicherungen 1, 2, 4, 5, 7, 10, 11, 13, 14, 15);
Blinker und Warnblinker (siehe auch Sicherungen 2, 6, 13, 14); Scheinwerferreinigung (Kanada) (siehe auch Sicherungen 4, 5, 17, 22, 24); Karosserieelektronik (ZKE) (siehe auch Sicherungen 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Parklichter / Heck / Kabine (siehe auch Sicherungen 5, 15, 20); Lampenmonitor (siehe auch Sicherungen 1, 2, 3, 5, 7, 10, 11, 13, 14, 15);
Elektrische Spiegel (siehe auch Sicherungen 5, 12); Scheinwerferreinigung (Kanada) (siehe auch Sicherungen 3, 5, 17, 22, 24); Karosserieelektronik (ZKE) (siehe auch Sicherungen 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Scheinwerfer / Nebelscheinwerfer (siehe auch Sicherungen 2, 3, 7, 10, 11, 13, 14); Scheinwerferreinigung (Kanada) (siehe auch Sicherungen 3, 4, 17, 22, 24);
Rückleuchten und unter der Motorhaube (siehe auch Sicherungen 4, 15, 20); Kennzeichenbeleuchtung (siehe auch 15, 21); Kofferraum- und Zigarettenanzünderbeleuchtung (siehe auch Sicherungen 18, 21, 26); Innenbeleuchtung (siehe auch Sicherungen 17, 18, 20, 21); Lampenmonitor (siehe auch Sicherungen 1, 2, 3, 4, 7, 10, 11, 13, 14, 15); Elektrische Spiegel (siehe auch Sicherungen 4, 12); Karosserieelektronik (ZKE) (siehe auch Sicherungen 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Blinker und Warnblinker (siehe auch Sicherungen 2, 3, 13, 14); Fehlerkontrolleinheit (siehe auch Sicherungen 2, 10, 11). |
| 7 | 15 | Scheinwerfer/Nebelscheinwerfer (siehe auch Sicherungen 2, 3, 5, 10, 11, 13, 14, 15) Lampenmonitor (siehe auch Sicherungen 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Hupe; Klimaanlagensteuerung (IHKR) (siehe auch Sicherungen 19, 20, 27, 29, 46);
Mobiltelefon (siehe auch Sicherungen 18, 31); Zusatzlüfter (siehe auch Sicherungen 25, 29). |
| 10 | 7,5 | Scheinwerfer/Nebelscheinwerfer (siehe auch Sicherungen 2, 3, 5, 7, 11, 13, 14); Lampenmonitor (siehe auch Sicherungen 1, 2, 3, 4, 5, 7, 11, 13, 14, 15);
Fehlerkontrolleinheit (siehe auch Sicherungen 2, 10, 11). |
| 11 | 7,5 | Scheinwerfer/Nebelscheinwerfer (siehe auch Sicherungen 2, 3, 5, 7, 10, 13, 14); Lampenmonitor (siehe auch Sicherungen 1, 2, 3, 4, 5, 7, 10, 13, 14, 15);
Fehlerkontrolleinheit (siehe auch Sicherungen 2, 10, 11). |
| 12 | 15 | Heizdüsen der Frontscheibenwaschanlage; Rückfahrlichter;
Elektrische Spiegel; Speicher (siehe auch Sicherungen 16, 18, 42); Elektronische Getriebesteuerung (siehe auch Sicherung 1, 17). |
| 13 | 7,5 | Scheinwerfer / Nebelscheinwerfer (siehe auch Sicherungen 2, 3, 5, 7, 10, 11, 14); Blinker/Warnblinker (siehe auch Sicherungen 2, 3, 6, 14);
Lampenmonitor (siehe auch Sicherungen 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Scheinwerfer / Nebelscheinwerfer (siehe auch Sicherungen 2, 3, 5, 7, 10, 11, 13, 37); Blinker / Warnblinker (siehe auch Sicherungen 2, 3, 6, 13);
Lampenmonitor (siehe auch Sicherungen 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
| 15 | 7,5 | Parklichter / Heck (siehe auch Sicherungen 4, 5, 20); Kennzeichenbeleuchtung (siehe auch Sicherungen 5, 21);
Bremslichter (siehe auch Sicherung 1); Lampenmonitor (siehe auch Sicherungen 1, 2, 3, 4, 5, 7, 10, 11, 13, 14). |
| 16 | 30 | Sitzheizung; Speicher (siehe auch Sicherungen 12, 18, 42);
Lordosenstütze. |
| 17 | 7,5 | Kraftstoffeinspritzung (siehe auch Sicherung 23); Ladesystem;
Anlassermotor (?); Sicherungskastenlüfter (siehe auch Sicherung 28); Elektronische Getriebesteuerung (siehe auch Sicherungen 1, 12); ABSlTraction (siehe auch Sicherung 1); Türschlossheizung (siehe auch Sicherung 30); Fensterheber (siehe auch Sicherungen 30, 31, 47); Elektrisches Schiebedach (siehe auch Sicherungen 30, 31, 47); Scheinwerferreinigung (Kanada) (siehe auch Sicherungen 3, 4, 5, 22, 24); Instrumententafel und Kontrollleuchten (siehe auch Sicherungen 1, 17, 20, 29); Lampenmonitor (siehe auch Sicherungen 2, 3, 4, 5, 7, 10, 11, 13, 14, 15); Bremslichter (siehe auch Sicherung 15); Innenbeleuchtung (siehe auch Sicherungen 5, 18, 21, 30, 44); Elektronische Drosselklappensteuerung (EML) (siehe auch Sicherungen 1, 20); Tempomat (siehe auch Sicherung 1); Bordcomputer, Lampenmonitor (siehe auch Sicherungen 1, 20); Zentralelektronikmodul (ZKE) (siehe auch Sicherungen 3, 4, 5, 24, 30, 47). |
| 18 | 15 | Innenbeleuchtung (siehe auch Sicherungen 5, 17, 21, 30, 44); Kofferraum-/Zigarettenanzünderbeleuchtung (siehe auch Sicherungen 5, 21, 26);
Radio / CD-Player (siehe auch Sicherung 41); Mobiltelefon (siehe auch Sicherungen 9, 31); Speicher (siehe auch Sicherungen 12, 16, 42); Antivirensystem (Alpine) (siehe auch Sicherung 21); Fernbedienung. |
| 19 | 30 | Integrierte Klimaanlagensteuerung (IHKR) (siehe auch Sicherungen 9, 20, 27, 29, 46) |
| 20 | 7,5 | Instrumententafel / Monitorsteuerung (siehe auch Sicherungen 1, 17, 29); Parklichter / Heck / Kabine (siehe auch Sicherungen 4, 5, 15);
Innenbeleuchtung (siehe auch Sicherungen 5, 17, 18, 21, 30) Integrierte Klimaanlagensteuerung (IHKR) (siehe auch Sicherungen 9, 19, 27, 29, 46); Bordcomputer (siehe auch Sicherungen 1, 17); Elektronische Drosselklappensteuerung (EML) (siehe auch Sicherungen 1, 17). |
| 21 | 7,5 | Kennzeichenbeleuchtung (siehe auch Sicherungen 5, 15); Innenbeleuchtung (siehe auch Sicherungen 5, 17, 18, 30, 44);
Kofferraum-/Zigarettenanzünderbeleuchtung (siehe auch Sicherungen 5, 18, 26); Antivirensystem (Alpine) (siehe auch Sicherung 18). |
| 22 | 30 | Scheibenwischerdruckkontrolle (ADV) (siehe auch Sicherungen 15, 44); Scheinwerferwaschanlage (Kanada) (siehe auch Sicherungen 3, 4, 5, 17, 24). |
| 23 | 15 | Kraftstoffeinspritzung / Kraftstoffpumpe (siehe auch Sicherung 17) |
| 24 | 10 | Scheinwerferreinigungssystem (außerhalb der USA); Frontscheibenwischersteuerung (SWSI) (siehe auch Sicherung 44);
Zentralelektronik (ZKE) (siehe auch Sicherungen 3, 4, 5, 17, 30, 47). |
| 25 | 30 | Zusatzlüfter (siehe auch Sicherung 29) |
| 26 | 30 | Motorraumbeleuchtung / Zigarettenanzünder (siehe auch Sicherungen 5, 18, 21) |
| 27 | 7,5 | Integrierte Klimaanlagensteuerung (IHKR) (siehe auch Sicherungen 9, 19, 20, 29, 46) |
| 28 | 15 | E-Box-Lüfter (auch Sicherung 17); Ladesystem (siehe auch Sicherung 17);
Sitzheizung; Heckscheibenheizung; Servolenkung (Servotronic). |
| 29 | 7,5 | Integrierte Klimaanlagensteuerung (IHKR) (siehe auch Sicherungen 9, 19, 20, 24, 27, 46); Zusatzlüfter (siehe auch Sicherung 25);
Instrumententafel / Kontrollleuchten (siehe auch Sicherungen 1, 17, 20). |
| 30 | 7,5 | Türschlossheizung (siehe auch Sicherung 17); Zentralverriegelung (siehe auch Sicherung 31, 47);
Fensterheber (siehe auch Sicherung 17, 31, 47); Elektrisches Schiebedach (siehe auch Sicherungen 17, 31, 47); Zentralelektronikmodul (ZKE) (siehe auch Sicherungen 3, 4, 5, 17, 24, 47); Innenbeleuchtung (siehe auch Sicherungen 5, 17, 18, 20, 21). |
| 31 | 7,5 | Zentralverriegelung (siehe auch Sicherungen 30, 47); Fensterheber (siehe auch Sicherungen 17, 30, 47);
Elektrisches Schiebedach (siehe auch Sicherungen 17, 30, 47); Mobiltelefon (siehe auch Sicherungen 9, 18). |
| 32 | 7,5 | – |
| 34 | 20 | Elektrische Lenksäulenverstellung |
| 35 | 30 | Zentralverriegelung |
| 37 | 20 | Heckscheibenwischer / Waschanlagensteuerung (Touring) |
| 40 | 15 | – |
| 41 | 30 | Radio / CD-Player (siehe auch Sicherung 18); Sitzheizung. |
| 42 | 30 | Elektrische Sitze (siehe auch Sicherung 43); Speicher (siehe auch Sicherungen 12, 16, 18). |
| 43 | 30 | Elektrische Sitze (siehe auch Sicherung 42) |
| 44 | 30 | Frontscheibenwischersteuerung (SWS) (siehe auch Sicherung 24); Scheibenwischerdruckkontrolle (SWS) (siehe auch Sicherung 15, 22). |
| 46 | 30 | Integrierte Klimaanlagensteuerung (IHKR) (siehe auch Sicherungen 9, 19, 20, 27, 29) |
| 47 | 30 | Karosserieelektronik (ZKE) (siehe auch Sicherungen 3, 4, 5, 17, 24, 30); Elektrisches Schiebedach (siehe auch Sicherungen 17, 30, 31);
Fensterheber (siehe auch Sicherungen 17, 30, 31); Zentralverriegelung (siehe auch Sicherungen 30, 31). |
| 48 | 15 | – |
| 49 | – | – |
