BMW 3 E46 (1998-2007) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 3er E46 (1998-2007), erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW 3 E46 (1998-2007) – Sicherungsbelegung
Herstellungsjahr: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Die Sicherung des Zigarettenanzünders (Steckdose) im BMW 3 E46 (1998-2007) ist die Sicherung 47 im Sicherungskasten.

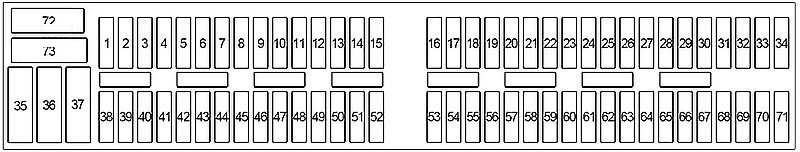

Sicherungskasten Fahrgastraum (Handschuhfach)
| Nr. |
Ampere [A] |
Beschreibung |
| 1 | – | Nicht belegt |
| 2 | – | Nicht belegt |
| 3 | – | Nicht belegt |
| 4 | – | Nicht belegt |
| 5 | 5 | Hupenrelais |
| 6 | 5 | Make-up-Spiegel, Fahrerseite;
Make-up-Spiegel, Beifahrerseite; Steuergerät für Verdeck. |
| 7 | 5 | Radiosteuerung;
AM/FM-Antennenverstärker; (mit Zentralverriegelung mit Fernbedienung); Monitor-Steuergerät; Raumklangschalter; Schnittstelle; Navigationscomputer; GPS-Empfänger; Sender-/Ladeelektronik; Taste, umschaltbar für Verdeck; Basis-Telefonschnittstelle; Spracheingabe; Ausziehbare Box; Telematik-Steuergerät (TCU-Everest); Universelles elektronisches Lademodul und Freisprecheinrichtung (ULF). |
| 8 | 5 | Sequenzielles Schaltgetriebe |
| 9 | 5 | bis 03.2001 (BMS46):
Steuergerät Allgemeines Modul; Steuergerät Lichtzentrum; Tempomatmodul; Bremslichtschalter; Spiralfeder; Spiralfeder; Allgemeines Modul-Steuergerät; Bremslichtschalter; Steuergerät Lichtzentrum; 09.1999-03.2001 (MS42, MS43, MSS54, DDE3.0, DDE4.0): Allgemeines Modul-Steuergerät; Bremslichtschalter; Steuergerät Lichtzentrum; Kupplungsschalter; Spiralfeder; Allgemeines Modul-Steuergerät; Bremslichtschalter; Steuergerät Lichtzentrum; Kupplungsschaltermodul; |
| 10 | 5 | Kombiinstrument-Steuergerät |
| 11 | 5 | Multiplex-Schutzsystem II:
Seitenairbag-Sensor LH (Satellit); Seitenairbag-Sensor RH (Satellit); Mehrfach-Rückhaltesystem-Steuergerät; Hall-Sensor, Fahrergurtstraffer; Hall-Sensor, Beifahrergurtstraffer (USA); Elektronische Sitzsteuerung; Multiplex-Rückhaltesystem III/IV: Steuergerät für mehrere Rückhaltesysteme; Hall-Sensor; Fahrergurtstraffer; Elektronische Sitzsteuerung; Hall-Sensor; Beifahrergurtstraffer (USA); |
| 12 | 7.5 | 03.1998-09.1999:
Sonnenschutzschalter; nach 09.1999: Anschlusszentrum. |
| 13 | 7.5 | nach 03.2000:
Überschlagsensor. |
| 14 | 5 | Elektronisches Wegfahrsperren-Steuergerät;
Getriebesperre. |
| 15 | 5 | Regensensor;
Intervallwischer; Heckwischersteuerung (Touring). |
| 16 | – | Nicht belegt |
| 17 | – | Nicht belegt |
| 18 | – | Nicht belegt |
| 19 | – | Nicht belegt |
| 20 | – | Nicht belegt |
| 21 | – | Nicht belegt |
| 22 | 5 | S54:
Sequenzielles Schaltgetriebe M47/TU und M57/TU: Digitale Dieselmotor-Elektroniksteuerung. |
| 23 | 5 | Zusatzwasserpumpe |
| 24 | 5 | Elektrochromatischer Innenspiegel;
Park Distance Control (PDC) Steuergerät. |
| 25 | 5 | Außenspiegel, Beifahrerseite;
Thermoschalter, beheizte Düsen. |
| 26 | 5 | Garagentoröffner |
| 27 | 10 | Blinkerrelais;
Getriebepositionsschalter (BMS46 mit EGS 8.34); Getriebesteuergerät (BMS46 mit GM5). |
| 28 | 5 | Heiz- und Klimaanlagenmodul;
Heizgebläse-Relais; Relais, Klimakompressor; Multifunktionsschalter mit Umluft; Temperaturschalter; Heckscheibenheizungsrelais (austauschbar). |
| 29 | 5 | Digitale Motor-Elektroniksteuerung
(BMS46, MS42, MS43, MSS54); Relais-Klemme 15 (BMS46, ME9); Digitale Diesel-Elektronik-Steuerung (DDE3.0, DDE5); Getriebesteuergerät (ME9 mit Automatikgetriebe). |
| 30 | 7.5 | Ölstandsensor;
Lichtmaschine; Temperaturschalter (bis 09.1998; MS42); Getriebesystem-Steuergerät; Datenanschlussstecker; Diesel: Ölstandsensor; Datenanschlussstecker; Getriebesystem-Steuergerät (Stand 06.2000; DDE3.0) |
| 31 | 5 | 03.1998-09.1998:
Spiegelverstellschalter; 09.1998-09.2001: Reifendruckkontrollsystem-Steuergerät; nach 09.2001: Spiegelverstellschalter; Steuergerät, Reifenschadenanzeige (RPA); (Allradantrieb mit DDS); Reifendruckkontrollsystem (ohne Allradantrieb mit DDS). |
| 32 | 5 | ohne Xenonlicht:
Lichtzentrum-Steuergerät; Xenonlicht: Universelles Lichtsteuerzentrum; Xenonscheinwerfer, links; Xenonscheinwerfer, rechts; Steuergerät für adaptives Kurvenlicht (03.2003-09.2003; Cabrio und Coupe) Xenonlicht (Stand 09.2003): Universelles Lichtsteuerzentrum; Steuergerät für adaptives Kurvenlicht (Cabrio). |
| 33 | 5 | 03.1998-09.1999:
ASC/DSC-Taste; ABS/DSC-Einheit (mit DSC); Zentralschalter; Lenkwinkelsensor (mit DSC); ABS/DSC-Einheit; bis 03.2001 (Allradantrieb): Schaltzentrum; Lenkwinkelsensor, DSC; ABS/DSC-Einheit; nach 03.2001 (Allradantrieb): Schaltzentrum. |
| 34 | 5 | Kombiinstrument-Steuergerät;
Kraftstoffpumpensteuerung (EKPS) (nur MS45). |
| 35 | 50 | Allradantrieb:
ABS/DSC-Einheit; Cabrio: Relais, Verdeckantrieb Cabrio. |
| 36 | 50 | Sekundärluftpumpe Relais |
| 37 | 50 | 03.1998-09.1998:
Heizgebläse-Relais; 09.1998-09.1999: Lüfterschalter (mit IHS); Lüfterendstufe (mit IHKA); nach 09.1999: Elektrischer Lüfter. |
| 38 | 10 | Nebelscheinwerferrelais |
| 39 | 5 | Motorola Sender-/Ladeelektronik
(03.1998-09.1999): Sende-/Empfangs-/Ladeelektronik; Nokia: Sende-/Empfangs-/Ladeelektronik (bis 09.1999); Kompensator; Basis-Telefonschnittstelle (Stand 09.1999); Spracheingabe (Stand 09.1999); Telefonversorgung: Sende-/Empfangs-/Ladeelektronik; Kompensator; JBIT: Basis-Telefonschnittstelle; |
| 10 | Siemens:
Spracheingabe; Basis-Telefonschnittstelle; Ausziehbare Box; Motorola (Stand 06.2000): Spracheingabe; Kompensator; Sender-/Ladeelektronik; Schnittstelle; Telematik-Steuergerät: Spracheingabe; Telematik-Steuergerät (TCU-Everest); Ausziehbare Box; Antennenverteiler (Coupe, austauschbar ab 2004.09); ULF: Kompensator; Universelles elektronisches Lademodul und Freisprecheinrichtung (ULF). |
|
| 40 | 5 | bis 09.2001:
Getriebeanzeige 09.2001: Lenkwinkelsensor, DSC; Getriebeanzeige (nur USA); Allradantrieb: Lenkwinkelsensor; DSC. |
| 41 | 30 | Monitor-Steuergerät;
Verstärker; Radiosteuerung; CD-Wechsler; Subwoofer-Gehäuse; Navigationscomputer; Videomodul-Steuergerät; Zentralschalter; |
| 42 | 30 | Zentralschalter |
| 43 | 5 | Kombiinstrument-Steuergerät;
Datenanschluss (nur USA). |
| 44 | 20 | Anhängersteckdose |
| 45 | 20 | Touring:
Intervallwischer/Waschsteuerung, hinten |
| 46 | 20 | Verdeck-Steuergerät;
Verdeckmodul-Steuerung; Relais, mit Schaltplan 1. |
| 47 | 15 | bis 03.1999:
Zigarettenanzünder, vorne. |
| 20 | nach 03.1999:
Zigarettenanzünder, vorne; Ablagefach, linke Seite (außer Touring); Ablagefach, rechte Seite (außer Touring); 12 V Steckdose. |
|
| 48 | 30 | Allgemeines Modul-Steuergerät |
| 49 | 5 | Allgemeines Modul-Steuergerät;
AM/FM-Antennenverstärker; (mit Zentralverriegelung mit Fernbedienung). |
| 50 | 25 | bis 09.1999:
Zündschalter |
| 40 | nach 09.1999:
Lüfterschalter (mit Heizungsregelung); Lüfterendstufe (ohne Widerstandsregelung). |
|
| 51 | 30 | Scheinwerferwischermodul |
| 52 | 30 | Allgemeines Modul-Steuergerät |
| 53 | 30 | ABS/ASC-Einheit |
| 54 | 15 | Kraftstoffpumpenrelais 1 |
| 25 | DDE4.0:
Kraftstoffpumpenrelais 1 |
|
| 20 | DDE5.0:
Kraftstoffpumpenrelais 1; MS45: Kraftstoffpumpensteuerung (EKPS). |
|
| 55 | 15 | Hupenrelais |
| 56 | 30 | ABS/ASC-Einheit |
| 57 | 5 | Steuergerät für klappbaren Außenspiegel;
Steuergerät Spiegelmemory, Fahrerseite (bis 03.2003); Steuergerät Spiegelmemory, Beifahrerseite vorne (bis 03.2003); Außenspiegel Fahrerseite mit Memory (Stand 03.2003); Außenspiegel Beifahrerseite mit Memory (Stand 03.2003); Steuergerät Spiegelmemory, Fahrerseite (Stand 03.2003; Coupe, Cabriolet); Steuergerät Spiegelmemory, Beifahrerseite vorne (Stand 03.2003; Coupe, Cabriolet); Fensterhebermotor, Fahrertür mit Einklemmschutz (Stand 03.2003; Compact, Cabriolet mit SPMFT); Fensterhebermotor, Beifahrertür mit Einklemmschutz (Stand 03.2003; Compact, Cabriolet mit SPMFT). |
| 58 | 7.5 | Touring:
Relais – Heckscheibensteuerung; nach 03.2003; (Coupe, Cabriolet): Steuergerät adaptives Kurvenlicht. |
| 59 | 30 | Wischerrelais |
| 60 | 25 | Allgemeines Modul-Steuergerät |
| 61 | 30 | ABS/DSC-Einheit |
| 62 | 7.5 | Wasserventile |
| 63 | 7.5 | Relais – Klimakompressor |
| 64 | 20 | Steuergerät Standheizung |
| 5 | DDE5:
Getriebesteuergerät |
|
| 65 | 30 | 03.1998-09.1999:
Steuergerät Fahrersitzmemory; Lordosenstützschalter Fahrer; nach 09.1999: Sitzverstellschalter Fahrer; Lordosenstützschalter Fahrer (Cabrio). |
| 66 | 5 | MS43 mit SMG:
Zündschalter |
| 67 | 5 | Elektronisches Wegfahrsperren-Steuergerät;
Elektrochromatischer Innenspiegel; Steuergerät, Innenraumschutz I; Steuergerät, Innenraumschutz II (Cabrio); Neigungsüberwachung; Diebstahlwarnhorn. |
| 68 | 30 | Heckscheibenheizungsrelais |
| 69 | 5 | Reifendruckkontrollsystem-Steuergerät |
| 70 | 30 | mit SMF (Limousine, Touring):
Sitzverstellschalter, Beifahrersitz vorne; ohne SMF (Limousine, Touring): Lordosenstützschalter Beifahrer; Compact, Coupe: Steuergerät, Beifahrersitzmemory vorne; Cabrio: Steuergerät, Beifahrersitzmemory vorne; Lordosenstützschalter Beifahrer. |
| 71 | 30 | 4 Türen:
Allgemeines Modul-Steuergerät |
| 10 | 2 Türen:
Allgemeines Modul-Steuergerät |
|
| 72 | – | Nicht belegt |
| 73 | – | Nicht belegt |

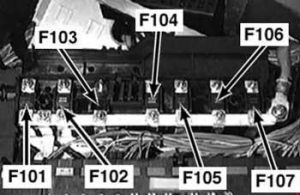

Sicherungskasten des Fahrgastraums (hinter dem Handschuhfach) – e46 Sicherungen
| Nr. |
Ampere [A] |
Beschreibung |
| 101 | 50 | 03.1998-09.1998:
Elektrischer Lüfter |
| 102 | 80 | MSS54:
Sicherungskasten; Motorelektronik (Sicherung Nr. 5 (30A)); DME-Relais; Digitale Motorelektronik-Steuerung; SMG-Steuergerät; MS43: Sicherungskasten, Motorelektronik (Sicherung Nr. 5 (30A)) DME-Relais; Digitale Motorelektronik-Steuerung; Systemsteuergerät Getriebe; BMS46, MS42: Klemme B+ ME9: Potenzialverteiler B+. |
| 103 | – | Nicht belegt |
| 104 | 100 | Heizungsrelais |
| 105 | 50 | Zündschalter;
Diagnosesteckdose. |
| 106 | 50 | Zündschalter;
Steuergerät des Lichtsteuerzentrums. |
| 107 | 50 | Anhängerkupplungsmodul;
Steuergerät des Lichtsteuerzentrums. |

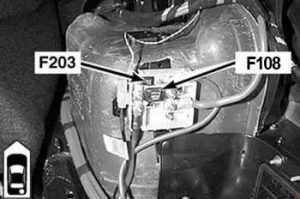

Sicherungskasten hinten – Sicherungen bmw e46
| Nr. |
Ampere [A] |
Beschreibung |
| 108 | 200 | Sicherungen: 35-71, 101-107 |
| 203 | 100 | DDE-Relais;
Sicherungshalter, Motorelektronik (Sicherung Nr. 4 (30A) – DDE4.0 oder Getriebesteuerung GM5) |

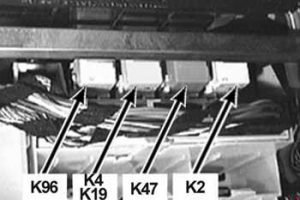

Relais (hinter dem Handschuhfach)
| Nr. | Beschreibung |
| K2 | Hupenrelais |
| K4 | 03-1998-09.1998:
Relais Heizungsgebläse IHS |
| K19 | nach 09.1998:
Relais, Klimakompressor |
| K47 | Nebelscheinwerferrelais |
| K96 | Kraftstoffpumpenrelais 1 |
Über den BMW 3 E46 (1998-2007)
Der BMW 3 E46, produziert von 1998 bis 2007, ist eines der beliebtesten Modelle dieses deutschen Automobilherstellers. Dieses Modell ist bekannt für seine hervorragende Fahrdynamik, präzise Lenkung und hohen Komfort. Der E46 war in verschiedenen Karosserievarianten erhältlich, darunter Limousine, Coupé, Cabriolet und Kombi. Unter der Haube konnten verschiedene Motoren gefunden werden, von Vierzylinder-Benzin- und Dieselmotoren bis hin zu leistungsstarken Sechszylinderaggregaten. Zu den beliebtesten gehörten Motoren wie der 2.0i, 2.5i und 3.0i, die eine hervorragende Leistung und Zuverlässigkeit boten. Der E46 ist dank seines zeitlosen Designs und seiner hochwertigen Verarbeitung bis heute bei Autoenthusiasten beliebt.
Sicherungskastenplan BMW 3 E46
Diese Seite zeigt den Sicherungskastenplan für das Modell BMW 3 E46. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Fußraum des Fahrers und im Motorraum. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskastenplan bietet einen detaillierten Überblick darüber, welche Sicherungen bestimmte Fahrzeugsysteme schützen, was für die ordnungsgemäße Wartung und Reparatur unerlässlich ist. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
