Opel Astra G (1998-2008) – Sicherungskasten
Opel Astra G (Astra II) – Sicherungskastenbelegung
Baujahr: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008,
Die Sicherung des Zigarettenanzünders (Steckdose) im Opel Astra G ist die Sicherung 36 im Sicherungskasten.
Fahrgastraum

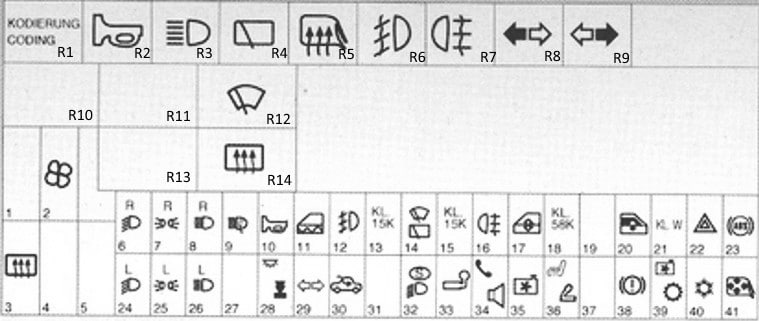

Der Sicherungskasten befindet sich unter dem Armaturenbrett hinter dem Handschuhfach.
| R1 | |
| R2 | Hupenrelais |
| R3 | Abblendlichtrelais |
| R4 | Heckscheibenwischerrelais |
| R5 | Relais für beheizbare Außenspiegel |
| R6 | Nebelscheinwerferrelais |
| R7 | Relais für Nebelschlussleuchte |
| R8 | Relais Blinker rechts |
| R9 | Relais Blinker links |
| R10 | Telefon-Audiosignal-Sender |
| R11 | |
| R12 | Relais Scheibenwischermotor |
| R13 | |
| R14 | Relais beheizbare Heckscheibe |
| R15 | Multifunktionssteuergerät |
| F1 | |
| F2 | (30A) Heizung/Klimaanlage (AC);
Sitzheizung. |
| F4 | |
| F5 | |
| F6 | (10A) Rechter Scheinwerfer – Fernlicht, Scheinwerfereinstellung |
| F7 | (10A) Seiten-/Rückleuchten rechts;
Kennzeichenbeleuchtung; |
| F8 | (10A) Rechter Scheinwerfer – Abblendlicht |
| F9 | (30A) Scheinwerferwaschpumpe |
| F10 | (15A) Hupe |
| F11 | (20A) Zentralverriegelung |
| F12 | (15A) Nebelscheinwerfer vorne |
| F13 | (7,5A) Multifunktions-Digitalanzeige |
| F14 | (30A) Scheibenwischermotor |
| F15 | (7,5A) Elektrische Fensterheber;
Schiebedach; Elektrische Außenspiegel. |
| F 16 | (10A) Nebelschlussleuchte |
| F17 | (30A) Elektrische Fensterheber |
| F18 | (7,5A) Scheinwerfereinstellung |
| F19 | – |
| F20 | (30A) Elektrische Fensterheber |
| F21 | (7,5A) Zündschloss-Sperrmagnet (AT);
Warnsystem; Audiosystem. |
| F22 | (15A) Blinker;
Warnblinkanlage; Multifunktions-Digitalanzeige; Bordcomputer. |
| F23 | (10A) Antiblockiersystem (ABS);
Servolenkung |
| F24 | (10A) Linker Scheinwerfer – Abblendlicht, Scheinwerfereinstellung |
| F25 | (10A) Seiten-/Rückleuchten links;
Kennzeichenbeleuchtung; |
| F26 | (10A) Linker Scheinwerfer – Fernlicht |
| F27 | – |
| F28 | (7,5A) Innenbeleuchtung |
| F29 | (10A) Blinker und Warnblinkanlage;
Innenbeleuchtung. |
| F30 | (30A) Schiebedach |
| F31 | – |
| F32 | (10A) Tagfahrlicht;
Warnsystem. |
| F33 | (20A) Anhängersteckdose30 |
| F34 | (20A) Audiosystem;
Multifunktions-Digitalanzeige. |
| F35 | (10A) Automatikgetriebe (AT);
Steuergerät Kühlerventilator; Klimaanlage (AC). |
| F36 | (20A) Sitzheizung;
Zigarettenanzünder. |
| F37 | – |
| F38 | (10A) Bremslichter;
Automatikgetriebe (AT); Multifunktions-Digitalanzeige; Tempomat. |
| F39 | (7,5A) Automatikgetriebe (AT);
Steuergerät Kühlerventilator; Klimaanlage (AC). |
| F40 | (7,5A) Steuergerät Kühlerventilator;
Klimaanlage (AC). |
| F41 | (10A) Beheizbarer Außenspiegel |

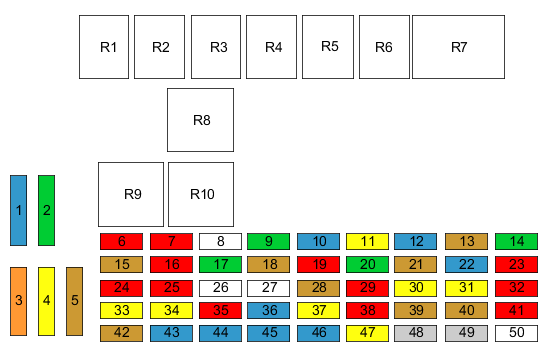

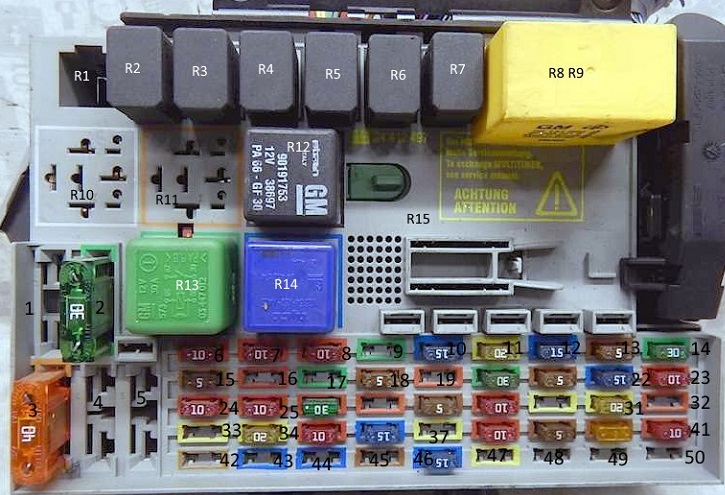

Sicherungsbelegung (Astra G ab 2001).
Sicherungen und Relais sind wie folgt kodiert.
| R1 | |
| R2 | Hupenrelais |
| R3 | Abblendlichtrelais |
| R4 | Heckscheibenwischerrelais |
| R5 | Relais für beheizbare Außenspiegel |
| R6 | Nebelscheinwerferrelais |
| R7 | Relais für Nebelschlussleuchte |
| R8 | Blinker-Relais |
| R9 | Blinker-Relais |
| R10 | Telefon-Audiosignal-Sender |
| R11 | Signalwandler Radgeschwindigkeitssensor |
| R12 | Relais Scheibenwischermotor |
| R13 | Relais Innenbeleuchtung |
| R14 | Relais beheizbare Heckscheibe |
| R15 | Multifunktionssteuergerät |
| F1 | |
| F2 | (30A) Heizung und Klimaanlage (AC);
Sitzheizung. |
| F3 | (40A) Beheizbare Heckscheibe |
| F4 | |
| F5 | |
| F6 | (10A) Rechter Scheinwerfer – Abblendlicht, Scheinwerfereinstellung |
| F7 | (10A) Seiten-/Rückleuchten rechts, Kennzeichenbeleuchtung; |
| F8 | (10A) Rechter Scheinwerfer – Fernlicht |
| F9 | (30A) Scheinwerferwaschpumpe |
| F10 | (15A) Hupe |
| F11 | (20A) Zentralverriegelung |
| F12 | (15A) Nebelscheinwerfer vorne |
| F13 | (5A) Multifunktions-Digitalanzeige |
| F14 | (30A) Scheibenwischermotor;
Schiebedach (Coupé). |
| F15 | (5A) Elektrische Fensterheber;
Schiebedach; Elektrische Außenspiegel; Innenbeleuchtung; Warnsystem. |
| F 16 | (10A) Nebelschlussleuchte |
| F17 | (30A) Elektrische Fensterheber |
| F18 | (5A) Scheinwerfereinstellung;
Kennzeichenbeleuchtung. |
| F19 | (10A) Audiosystem;
Telefon; Digitales Multifunktionsdisplay. |
| F20 | (30A) Elektrische Fensterheber |
| F21 | (5A) Zündschloss-Sperrmagnet (AT);
Warnsystem; Audiosystem; Telefon. |
| F22 | (15A) Blinker/Warnblinkanlage;
Digitales Multifunktionsdisplay; Bordcomputer; Warnblinkanlage. |
| F23 | (10A) Antiblockiersystem (ABS);
Servolenkung. |
| F24 | (10A) Linker Scheinwerfer – Abblendlicht, Scheinwerfereinstellung |
| F25 | (10A) Seiten-/Rückleuchten links, Kennzeichenbeleuchtung; |
| F26 | (10A) Linker Scheinwerfer – Fernlicht |
| F27 | (2A) Cabriolet |
| F28 | (5A) Innenbeleuchtung |
| F29 | (10A) Blinker/Warnblinkanlage;
Innenbeleuchtung; Automatikgetriebe (AT). |
| F30 | (30A) Schiebedach |
| F31 | (2A) Cabriolet (halbautomatisch) |
| F32 | (10A) Tagfahrlicht;
Licht-an-Warnung; Warnsystem; Wegfahrsperren-Steuergerät. |
| F33 | (20A) Anhängersteckdose30 |
| F34 | (20A) Audiosystem;
Digitales Multifunktionsdisplay; Telefon. |
| F35 | (10A) Automatikgetriebe (AT);
Steuergerät Kühlerventilator; Klimaanlage (AC). |
| F36 | (15A) Sitzheizung;
Zigarettenanzünder. |
| F37 | (20A) Sitzheizung |
| F38 | (10A) Bremslichter, Automatikgetriebe (AT), digitales Multifunktionsdisplay, Tempomat |
| F39 | (5A) Automatikgetriebe (AT);
Steuergerät Kühlerventilator; Klimaanlage (AC). |
| F40 | (5A) Steuergerät Kühlerventilator;
Klimaanlage (AC). |
| F41 | (10A) Beheizbare Außenspiegel |
| F42 | (5A) Sitzbelegungssensor;
Innenbeleuchtung. |
| F43 | (20A) Rechter Scheinwerfer – Xenon2002^ |
| F44 | (20A) Linker Scheinwerfer – Xenon2002^ |
| F45 | (5A) Sitzheizung 2002^ |
| F46 | (15A) Motorsteuerung 2002^ |
| F47 | (20A) Zusatzheizung – Diesel |
| F48 | (5A) Verdeck Cabriolet |
| F49 | – |
| F50 | (40A) Kühlerventilator Motor – 2,0 Diesel/1,7 Diesel mit AC |

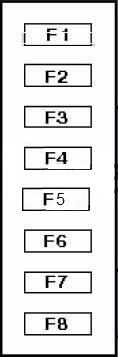

Frühe Modelle.

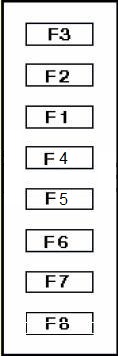

Anforderungen für spätere Modelle.
| F1 | (60A) Anlassschalter |
| F2 | (60A) Sicherungskasten/Relaisplatte – Konsole 1;
Scheinwerfer – Abblendlicht; Tagfahrlicht; Warnsystem; Wegfahrsperren-Steuergerät; Motorsteuerung. |
| F3 | (60A) Sicherungskasten/Relaisplatte 1 |
| F4 | (20A) Kühlerventilatormotoren (X12XE – ohne Klimaanlage) |
| F5 | (60A) ABS |
| F6 | (20A) Motorsteuerung |
| F7 | (80A) Servolenkung |
| F8 | (20A) Kühlerventilatormotoren (Benzin – außer X20XE mit Klimaanlage) |
Sicherungsbelegung Relaiskasten.
Legende (Astra G vor 2001).
| 1 | – |
| 2 | Relais Kühlerventilatormotor (X16SZR, X18XE1, X20XEV) |
| 3 | Relais Kühlerventilatormotor (X14XE, X16XEL) |
| 4 | Kraftstoffpumpenrelais |
| 5 | – |
| 6 | Relais Kühlerventilatormotor |
| 7 | Relais Verzögerung Scheinwerferwaschpumpe |
| 8 | – |
Legende (Astra G ab 2001).
| 1 | |
| 2 | Relais Kühlerventilatormotor (außer Z12XE) |
| 3 | Kraftstoffpumpenrelais (außer Z20LET/Z22SE) |
| 4 | Kraftstoffpumpenrelais (Z22SE/Z20LET) |
| 5 | Relais Kühlmittelpumpe Motor (Z20LET) |
| 6 | Relais Kühlerventilatormotor |
| 7 | Relais Verzögerung Scheinwerferwaschpumpe |
| 8 |
Über Opel Astra G (1998-2008)
Der Opel Astra G, produziert von 1998 bis 2008, ist ein beliebtes Kompaktwagenmodell, das sich durch Zuverlässigkeit und Praktikabilität auszeichnet. Dieses Modell bietet eine breite Palette von Motoroptionen, einschließlich Benzin- und Dieselmotoren mit verschiedenen Hubräumen, die eine ausgewogene Leistung und Effizienz gewährleisten. Der Astra G ist bekannt für seinen komfortablen Innenraum und seine hochwertige Verarbeitung, was ihn zu einer idealen Wahl für Familien und Einzelpersonen macht. Dank seines modernen Designs und der damals verfügbaren Technologien behielt dieses Modell seine Popularität auch nach Produktionsende bei.
Sicherungsbelegung Opel Astra G
Diese Seite zeigt die Sicherungsbelegung für den Opel Astra G, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Fahrgastraum, genauer gesagt unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Die Sicherungsbelegung hilft Ihnen, die richtige Sicherung für jede Komponente zu identifizieren und sicherzustellen, dass Ihr Fahrzeug reibungslos funktioniert.
