Opel Insignia B (2018-2022) – Sicherungskasten
Opel Insignia B (2018-2019) – Sicherungsplan
Baujahr: 2018, 2019.
Sicherungsposition
Motorraum
Die Sicherung befindet sich im vorderen linken Teil des Motorraums.
Instrumententafel
Bei Fahrzeugen mit Linkslenkung befindet sich die Sicherung hinter der Abdeckung im Armaturenbrett.
Abdeckung von der Seite entfernen und herausnehmen.
Bei Fahrzeugen mit Rechtslenkung befindet sie sich hinter der Abdeckung im Handschuhfach.
Handschuhfach öffnen und Abdeckung entfernen.
2018, 2019
Motorraum
Sicherungsbelegung im Motorraum (2018, 2019)
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | – |
| 6 | Heckklappe |
| 7 | Nebelschlussleuchte;
Nebelscheinwerfer. |
| 8 | Speichermodul |
| 9 | Beheizbare Windschutzscheibe |
| 10 | Sitz-Lordosenstütze |
| 11 | DC/DC-Batterie |
| 12 | Beheizbare Heckscheibe |
| 13 | Beheizbarer Spiegel |
| 14 | – |
| 15 | – |
| 16 | Frontscheibenwischer |
| 17 | Elektrisch verstellbarer Sitz, Beifahrerseite |
| 18 | Sonnenblende |
| 19 | Elektrisch verstellbarer Sitz, Fahrerseite |
| 20 | – |
| 21 | Schiebedach |
| 22 | Heckscheibenwischer;
Airbag. |
| 23 | Adaptives Beleuchtungssystem |
| 24 | – |
| 25 | – |
| 26 | Getriebesteuermodul |
| 27 | Zündung;
Instrumententafel. |
| 28 | – |
| 29 | Rückfahrkamera;
Lüftungsgitter. |
| 30 | Motor- und Anhängerleuchte |
| 31 | – |
| 32 | Kamera |
| 33 | Sitzheizung, vorne |
| 34 | Sitzheizung, hinten |
| 35 | Federung;
Allradantrieb. |
| 36 | Stromversorgungssystem |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Lenkradschloss |
| 41 | – |
| 42 | – |
| 43 | Beheizbares Lenkrad |
| 44 | Scheinwerfereinstellung |
| 45 | – |
| 46 | Motorsteuermodul |
| 47 | – |
| 48 | DC/DC-Wandler;
Lüftungsgitter; E-Boost. |
| 49 | Heckklappensteuermodul |
| Nummer | Beschreibung |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Starten |
| 57 | – |
| 58 | – |
| 59 | Scheinwerfer links (LED) |
| 60 | Kühlerlüfter |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Heizung, Lüftung und Klimaanlage |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | Scheinwerfer rechts Fernlicht (Halogen);
Scheinwerfer rechts Hauptlicht (LED). |
| 70 | Scheinwerfer links Fernlicht (Halogen) |
| 71 | – |
| 72 | Starten |
| 73 | – |
| 74 | Getriebesteuermodul |
| 75 | Motorsteuermodul |
| 76 | Abgasreinigungssystem |
| 77 | – |
| 78 | Hupe |
| 79 | Wischersystem |
| 80 | – |
| 81 | Motorsteuermodul |
| 82 | – |
| 83 | Zündspule |
| 84 | Zündspule |
| 85 | Traktionssystem |
| 86 | – |
| 87 | Kraftstoffheizung bei Dieselmotoren |
| 88 | Luftöffnung |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | Pumpe für erwärmte Flüssigkeit |
| 93 | Elektronisches Schlüsselsystem |
| 94 | – |
| 95 | Kühlmittelpumpe |
| 96 | Kraftstoffheizung bei Dieselmotoren |
| 97 | – |
| 98 | – |
| 99 | Kühlmittelpumpe |
Instrumententafel

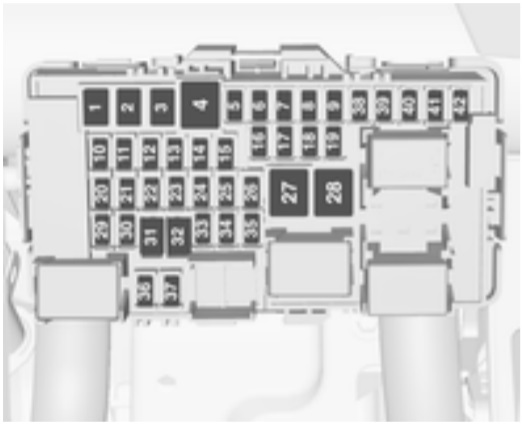

Sicherungsbelegung im Armaturenbrett (2018, 2019)
| Nr | Beschreibung |
|---|---|
| Nr | Beschreibung |
| 1 | Linkes elektrisches Fenster |
| 2 | Rechtes elektrisches Fenster |
| 3 | Karosseriesteuermodul |
| 4 | Klimaanlagenlüfter |
| 5 | Karosseriesteuermodul |
| 6 | System für Anhängeranschluss vorbereitet |
| 7 | Elektrisch klappbare Rücksitze |
| 8 | Karosseriesteuermodul |
| 9 | Motorsteuermodul |
| 10 | Head-up-Display |
| 11 | NOx-Reduktion/Rohrheizung |
| 12 | NOx-Reduktion/Rußsensor |
| 13 | Harnstofflösung-Modul |
| 14 | Beheizbares Lenkrad |
| 15 | Getriebesteuermodul |
| 16 | Verstärker |
| 17 | Alarm |
| 18 | Karosseriesteuermodul |
| 19 | 2018:
Harnstofflösung-Modul; 2019: AdBlue-Modul. |
| 20 | Karosseriesteuermodul |
| Nr | Beschreibung |
|---|---|
| 21 | Karosseriesteuermodul |
| 22 | Karosseriesteuermodul |
| 23 | Elektrisches Lenkradschloss |
| 24 | Airbag |
| 25 | Diagnosestecker |
| 26 | Im Kofferraum |
| 27 | EBCM-Ventil |
| 28 | System zum Anschluss von Polizeigeräten |
| 29 | – |
| 30 | – |
| 31 | Lenkradsteuerung |
| 32 | Zündschalter |
| 33 | Klimaanlagensteuerung |
| 34 | Zentraltürschlossmodul |
| 35 | AUX/USB-Anschluss |
| 36 | Kabelloses Ladegerät |
| 37 | Heckscheibenwischer |
| 38 | Onstar |
| 39 | Display |
| 40 | Parkassistent |
| 41 | Obere Konsole |
| 42 | Radio;
Infotainmentsystem. |
Opel Insignia B – Sicherungsplan
Baujahr: 2020, 2021
Sicherungsposition
Motorraum
Der Sicherungskasten befindet sich im vorderen linken Teil des Motorraums.
Instrumententafel
Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter der Abdeckung im Innenraum.
Abdeckung entfernen.
Bei Fahrzeugen mit Rechtslenkung befindet er sich hinter der Abdeckung im Handschuhfach.
Handschuhfach öffnen und Abdeckung entfernen.
Sicherungsplan
Motorraum

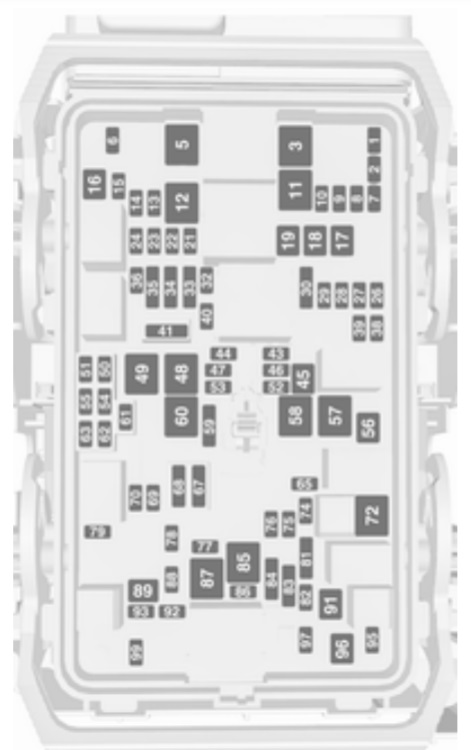

Sicherungsbelegung im Motorraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | 2020: Nicht verwendet; 2021: Sicherungskasten im Kofferraum |
| 6 | Heckklappe |
| 7 | Nebelschlussleuchte; Nebelscheinwerfer. |
| 8 | Speichermodul |
| 9 | Beheizbare Windschutzscheibe |
| 10 | Sitz-Lordosenstütze |
| 11 | DC/DC-Batterie |
| 12 | Beheizbare Heckscheibe |
| 13 | Beheizbarer Spiegel |
| 14 | – |
| 15 | 2020: Nicht verwendet: 2021: LED-Scheinwerfer. |
| 16 | Frontscheibenwischer |
| 17 | Elektrisch verstellbarer Sitz, Beifahrerseite |
| 18 | Sonnenblende |
| 19 | Elektrisch verstellbarer Sitz, Fahrerseite |
| 20 | – |
| 21 | Schiebedach |
| 22 | 2020: Heckscheibenwischer; Airbag. 2021: Heckscheibenwischer. |
| 23 | 2020: Adaptives Beleuchtungssystem 2021: Rücksitz, elektrisch klappbar |
| 24 | – |
| 25 | – |
| 26 | Getriebesteuergerät |
| 27 | Zündung; Instrumententafel. |
| 28 | – |
| 29 | Rückfahrkamera; Lüftungsgitter. |
| 30 | Motor- und Anhängerwarnleuchte |
| 31 | – |
| 32 | 2020: Kamera; 2021: Nicht verwendet. |
| 33 | Sitzheizung, vorne |
| 34 | Sitzheizung, hinten |
| 35 | Fahrwerk; Allradantrieb. |
| 36 | Stromversorgungssystem |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Lenkradsperre |
| 41 | – |
| 42 | – |
| 43 | Beheizbares Lenkrad |
| 44 | Scheinwerfereinstellung |
| 45 | – |
| 46 | Motorsteuergerät |
| 47 | – |
| 48 | DC/DC-Wandler; Lüftungsgitter; E-Boost. |
| 49 | Heckklappensteuergerät |
| Nummer | Beschreibung |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Anlasser |
| 57 | 2020: Nicht verwendet: 2021: Sicherungskasten im Kofferraum. |
| 58 | – |
| 59 | 2020: Scheinwerfer links (LED) 2021: Warnsirene. |
| 60 | Kühlerlüfter |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Heizung, Lüftung und Klimaanlage |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | 2020: Scheinwerfer rechts Fernlicht (Halogen); Scheinwerfer rechts Hauptlicht (LED). 2021: Nicht verwendet: |
| 70 | 2020: Scheinwerfer links Fernlicht (Halogen) 2021: Nicht verwendet. |
| 71 | – |
| 72 | Anlasser |
| 73 | – |
| 74 | 2020: Getriebesteuergerät; 2021: Kühlung des Getriebe-/Motorsteuergeräts |
| 75 | Motorsteuergerät |
| 76 | Abgasreinigungssystem |
| 77 | – |
| 78 | Hupe |
| 79 | Wischersystem |
| 80 | – |
| 81 | Motorsteuergerät |
| 82 | – |
| 83 | Zündspule |
| 84 | Zündspule |
| 85 | 2020: Traktionssystem; 2021: Anderer Sicherungsbereich |
| 86 | – |
| 87 | Kraftstoffheizung in Dieselmotoren |
| 88 | Öffnung des Lufteinlasssystems |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | 2020: Beheizte Flüssigkeitspumpe; 2021: Nicht verwendet. |
| 93 | Elektronisches Schlüsselsystem |
| 94 | – |
| 95 | Kühlmittelpumpe |
| 96 | Kraftstoffheizung in Dieselmotoren |
| 97 | – |
| 98 | – |
| 99 | 2020: Kühlmittelpumpe 2021: Nicht verwendet. |
Instrumententafel
2020
2021
Sicherungsbelegung in der Instrumententafel
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | Elektrisches linkes Fenster |
| 2 | Elektrisches rechtes Fenster |
| 3 | Karosseriesteuergerät |
| 4 | Klimaanlagenlüfter |
| 5 | Karosseriesteuergerät |
| 6 | Vorbereitete Anhängerkupplung |
| 7 | 2020: Elektrisch klappbare Rücksitze; 2021: Linker LED-Scheinwerfer. |
| 8 | Karosseriesteuergerät |
| 9 | Motorsteuergerät |
| 10 | Head-up-Display |
| 11 | NOx-Reduktion/Rohrheizung |
| 12 | NOx-Reduktion/Rußsensor |
| 13 | AdBlue-Modul |
| 14 | Beheizbares Lenkrad |
| 15 | Getriebesteuergerät |
| 16 | Verstärker |
| 17 | 2020: Alarm; 2021: Rechter LED-Scheinwerfer. |
| 18 | Karosseriesteuergerät |
| 19 | AdBlue-Modul. |
| 20 | Karosseriesteuergerät |
| 21 | Karosseriesteuergerät |
| Nummer | Beschreibung |
|---|---|
| 22 | Karosseriesteuergerät |
| 23 | Elektrische Lenkradsperre |
| 24 | Airbag |
| 25 | Diagnosestecker |
| 26 | Stromanschluss im Kofferraum |
| 27 | 2020: EBCM-Ventil; 2021: ABS-System. |
| 28 | 2020: Lenkradbedienung; 2021: System vorbereitet für den Einbau von Zubehör für Polizei- oder Taxifahrzeuge. |
| 29 | 2020: Nicht verwendet: 2021: Kraftstoffpumpe. |
| 30 | 2020: Nicht verwendet: 2021: Kraftstoffpumpe. |
| 31 | Lenkradbedienung |
| 32 | Zündschalter |
| 33 | Heizung, Lüftung und Klimaanlage |
| 34 | Zentraltürmodul |
| 35 | AUX/USB-Anschluss |
| 36 | Kabelloses Ladegerät |
| 37 | Heckscheibenwischer |
| 38 | Verbindungsalarm, Onstar |
| 39 | Display |
| 40 | Parkassistent |
| 41 | Obere Konsole |
| 42 | Radio; Infotainmentsystem. |
| 43 | 2021: Systeme für Polizeifahrzeuge |
| 44 | 2021: Stromanschluss. |

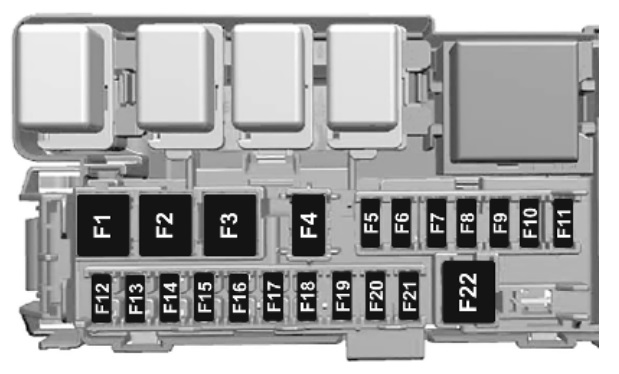

Kofferraum
Der Sicherungskasten im Kofferraum ist in Fahrzeugen ab Baujahr 2021 vorhanden. Der Sicherungskasten befindet sich hinter der Verkleidung auf der linken Seite des Motorraums.
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | – |
| 2 | – |
| 3 | Anhängeranschlussmodul |
| 4 | – |
| 5 | Sensor für Fernöffnung der elektrischen Heckklappe |
| 6 | – |
| 7 | – |
| 8 | Elektrische Heckklappe |
| 9 | – |
| 10 | – |
| Nummer | Beschreibung |
|---|---|
| 11 | Anhängerstecker |
| 12 | Sitzheizungssteuerung, vorne links |
| 13 | Sitzheizungssteuerung, vorne rechts |
| 14 | – |
| 15 | Sitzheizungssteuerung, hinten 1 |
| 16 | Sitzheizungssteuerung, hinten 2 |
| 17 | – |
| 18 | Anhängerstecker |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Elektrische Heckklappe |
Opel Insignia B – Sicherungsplan
Baujahr: 2022.
Lage des Sicherungskastens
Motorraum
Der Sicherungskasten befindet sich im vorderen linken Bereich des Motorraums.

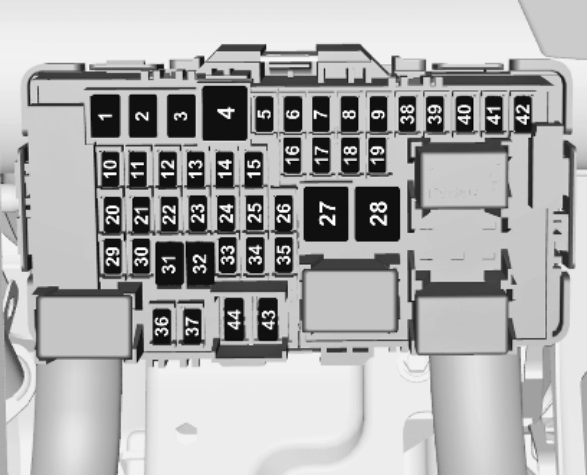

Instrumententafel
Bei Fahrzeugen mit Linkslenkung befindet sich der Sicherungskasten hinter der Abdeckung der Instrumententafel.
Abdeckung entfernen.
Bei Fahrzeugen mit Rechtslenkung befindet er sich hinter der Abdeckung im Handschuhfach.
Handschuhfach öffnen und Abdeckung entfernen.
Sicherungsplan
Motorraum
Sicherungsbelegung im Motorraum
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | – |
| 2 | – |
| 3 | ABS |
| 4 | – |
| 5 | Sicherungskasten im Kofferraum |
| 6 | Heckklappe |
| 7 | Nebelschlussleuchte; Nebelscheinwerfer. |
| 8 | Speichermodul |
| 9 | Beheizbare Windschutzscheibe |
| 10 | Sitz-Lordosenstütze |
| 11 | DC/DC-Batterie |
| 12 | Beheizbare Heckscheibe |
| 13 | Beheizbarer Spiegel |
| 14 | – |
| 15 | LED-Leuchten. |
| 16 | Frontscheibenwischer |
| 17 | Elektrisch verstellbarer Sitz, Beifahrerseite |
| 18 | Sonnenblende |
| 19 | Elektrisch verstellbarer Sitz, Fahrerseite |
| 20 | – |
| 21 | Schiebedach |
| 22 | Heckscheibenwischer; |
| 23 | Elektrisch klappbarer Rücksitz |
| 24 | – |
| 25 | – |
| 26 | Getriebesteuergerät |
| 27 | Zündung; Instrumententafel. |
| 28 | – |
| 29 | Rückfahrkamera; Lüftungsgitter. |
| 30 | Motor- und Anhängerwarnleuchte |
| 31 | – |
| 32 | – |
| 33 | Sitzheizung, vorne |
| 34 | Sitzheizung, hinten |
| 35 | Fahrwerk; Allradantrieb. |
| 36 | Kraftstoffsystem |
| 37 | – |
| 38 | – |
| 39 | – |
| 40 | Lenkradsperre |
| 41 | – |
| 42 | – |
| 43 | Beheizbares Lenkrad |
| 44 | Scheinwerfereinstellung |
| 45 | – |
| 46 | Motorsteuergerät |
| 47 | – |
| 48 | DC/DC-Wandler |
| 49 | Heckklappensteuergerät |
| Nummer | Beschreibung |
|---|---|
| 50 | – |
| 51 | – |
| 52 | – |
| 53 | – |
| 54 | – |
| 55 | – |
| 56 | Anlassermotor |
| 57 | Sicherungskasten im Kofferraum. |
| 58 | – |
| 59 | Warnsirene |
| 60 | Kühlerlüfter |
| 61 | – |
| 62 | – |
| 63 | – |
| 64 | – |
| 65 | Heizung, Lüftung und Klimaanlage |
| 66 | – |
| 67 | – |
| 68 | – |
| 69 | – |
| 70 | – |
| 71 | – |
| 72 | Anlassermotor |
| 73 | – |
| 74 | Kühlung des Getriebe-/Motorsteuergeräts |
| 75 | Motorsteuergerät |
| 76 | Abgasreinigungssystem |
| 77 | – |
| 78 | Hupe |
| 79 | Wischersystem |
| 80 | – |
| 81 | Motorsteuergerät |
| 82 | – |
| 83 | Zündspule |
| 84 | Zündspule |
| 85 | Anderer Sicherungsbereich |
| 86 | – |
| 87 | Kraftstoffheizung in Dieselmotoren |
| 88 | Öffnung des Lufteinlasssystems |
| 89 | – |
| 90 | – |
| 91 | – |
| 92 | – |
| 93 | Elektronisches Schlüsselsystem |
| 94 | – |
| 95 | Kühlmittelpumpe |
| 96 | Kraftstoffheizung in Dieselmotoren |
| 97 | – |
| 98 | – |
| 99 | – |
Instrumententafel
Sicherungsbelegung in der Instrumententafel
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | Linkes elektrisches Fenster |
| 2 | Rechtes elektrisches Fenster |
| 3 | Karosseriesteuergerät |
| 4 | Klimaanlagenlüfter |
| 5 | Karosseriesteuergerät |
| 6 | System vorbereitet für Anhängeranschluss |
| 7 | Linker LED-Scheinwerfer. |
| 8 | Karosseriesteuergerät |
| 9 | Motorsteuergerät |
| 10 | Head-up-Display |
| 11 | NOx-Reduktion/Rohrheizung |
| 12 | NOx-Reduktion/Rußsensor |
| 13 | AdBlue-Modul |
| 14 | Beheizbares Lenkrad |
| 15 | Getriebesteuergerät |
| 16 | Verstärker |
| 17 | Rechter LED-Scheinwerfer. |
| 18 | Karosseriesteuergerät |
| 19 | AdBlue-Modul. |
| 20 | Karosseriesteuergerät |
| 21 | Karosseriesteuergerät |
| Nummer | Beschreibung |
|---|---|
| 22 | Karosseriesteuergerät |
| 23 | Elektrische Lenkradsperre |
| 24 | Airbag |
| 25 | Diagnosestecker |
| 26 | Steckdose im Kofferraum |
| 27 | ABS-System. |
| 28 | Installation vorbereitet für den Einbau von Zubehör für Polizei- oder Taxifahrzeuge. |
| 29 | Kraftstoffpumpe. |
| 30 | Kraftstoffpumpe. |
| 31 | Lenkradbedienung |
| 32 | Zündschalter |
| 33 | Heizung, Lüftung und Klimaanlage |
| 34 | Zentralverriegelungsmodul |
| 35 | AUX/USB-Anschluss |
| 36 | Kabelloses Ladegerät |
| 37 | Heckscheibenwischer |
| 38 | Notrufverbindung, Onstar |
| 39 | Display |
| 40 | Parkassistent |
| 41 | Obere Konsole |
| 42 | Radio; Infotainmentsystem. |
| 43 | Systeme für Polizeifahrzeuge |
| 44 | Steckdose. |
Kofferraum
Der Sicherungskasten befindet sich hinter der Verkleidung auf der linken Seite des Fahrgastraums.
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | – |
| 2 | – |
| 3 | Anhängeranschlussmodul |
| 4 | – |
| 5 | Sensor für Fernöffnung der elektrischen Heckklappe |
| 6 | – |
| 7 | – |
| 8 | Elektrische Heckklappe |
| 9 | – |
| 10 | – |
| Nummer | Beschreibung |
|---|---|
| 11 | Anhängerstecker |
| 12 | Sitzheizungssteuerung, vorne links |
| 13 | Sitzheizungssteuerung, vorne rechts |
| 14 | – |
| 15 | Sitzheizungssteuerung, hinten 1 |
| 16 | Sitzheizungssteuerung, hinten 2 |
| 17 | – |
| 18 | Anhängerstecker |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | Elektrische Heckklappe |
Über den Opel Insignia B (2018-2022)
Der Opel Insignia B, produziert von 2018 bis 2022, ist ein elegantes und modernes Mittelklassefahrzeug, das eine breite Palette an technologischen Innovationen und Komfortmerkmalen bietet. Dieses Modell ist bekannt für seine sanften Fahreigenschaften und sein anspruchsvolles Design. Es sind verschiedene Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die Leistungen von 140 bis 260 PS liefern. Der Insignia B ist mit fortschrittlichen Sicherheitssystemen wie adaptivem Tempomat, Spurhalteassistent und Verkehrszeichenerkennung ausgestattet, was ihn zu einer idealen Wahl für diejenigen macht, die ein zuverlässiges und sicheres Auto suchen.
Sicherungsplan Opel Insignia B
Diese Seite zeigt den Sicherungsplan für den Opel Insignia B, der für die Identifizierung und Wartung der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Motorraum und im Innenraum des Fahrzeugs, oft im Bereich des Armaturenbretts oder in der Nähe des Kofferraums. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist für die ordnungsgemäße Funktion des Fahrzeugs unerlässlich, und seine korrekte Wartung gewährleistet eine lange Lebensdauer und Zuverlässigkeit Ihres Opel Insignia B.
