Skoda Octavia (2010-2016) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Skoda Octavia (2010-2016), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeuginneren und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Skoda Octavia (2010) – Sicherungsplan

Baujahr: 2010

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
F1	Nicht belegt	–
F2	Steuergerät Automatikgetriebe DQ 200	30
F3	Messkreis	5
F4	Ventile für ABS	30/20
F5	Steuergerät Automatikgetriebe	15
F6	Kombiinstrument, Scheibenwischerhebel vorne und Blinkerhebel	5
F7	Stromanschluss Klemme 15, Anlasser	40
F8	Radio	15
F9	Telefon	5
F10	Motorsteuergerät, Hauptrelais	5/10
F11	Steuergerät für Zusatzheizung	20
F12	Steuergerät für CAN-Bus	5
F13	Motorsteuergerät	15/30
F14	Zündung	20
F15	Lambdasonde, NOx-Sensor, Kraftstoffpumpenrelais	15
	Relais Glühkerzenkreis	5
F 16	Hauptsteuergerät, rechter Hauptscheinwerfer, rechte Rückleuchte	30
F17	Hupe	15

F18	Verstärker für digitalen Audioprozessor	30
F19	Scheibenwischer vorne	30
F20	Wasserpumpe	10
	Kraftstoffdosierventil	20
F21	Lambdasonde	10/15
	Vakuumpumpe	20
F22	Kupplungspedalschalter, Bremspedalschalter	5
F23	Sekundärluftpumpe	5
	Luftmassenmesser	10
	Hochdruckkraftstoffpumpe	15
F24	Aktivkohlefilter, Abgasrückführungsventil	10
F25	Pumpe für ABS	30/40
F26	Hauptsteuergerät, linker Hauptscheinwerfer, linke Rückleuchte	30
F27	Sekundärluftpumpe	40
	Vorheizung	50
F28	Nicht belegt	–
F29	Stromanschluss Klemme 30	50
F30	Klemme Xa)	40
a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert.

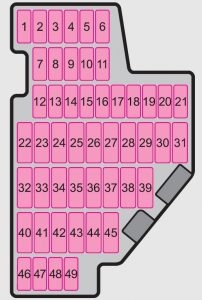

Sicherungskasten im Armaturenbrett

Nummer	Beschreibung	Stromstärke [A]
1	Diagnoseanschluss, Motorsteuergerät, elektrische Kraftstoffpumpe	10
2	Steuergerät ABS, ESP	5
3	Airbag	5
4	Heizung, Klimaanlage, Rückfahrlichter	5
5	Steuergerät für Scheinwerfereinstellung	5
6	Kombiinstrument, Steuergerät Automatikgetriebe, Steuergerät elektromechanische Servolenkung, Parkhilfe; Haldex-Kupplung	5
7	Nicht belegt	–
8	Nicht belegt	–
9	Nicht belegt	–
10	Nicht belegt	–
11	Nicht belegt	–
12	Zentralverriegelung	10
13	Diagnoseanschluss, Lichtschalter	10
14	Steuergerät Automatikgetriebe, Getriebesperre	5
15	Hauptsteuergerät – Innenbeleuchtung	7,5
16	Klimatronic	10
17	Nicht belegt	–
18	Nicht belegt	–
19	Steuergerät für Anhängererkennung	5
20	Nicht belegt	–
21	Blinker links und rechts	10
22	Luftgebläse für Klimatronic	40
23	Frontscheibe	30
24	Zigarettenanzünder	25

25	Heckscheibenheizung	25
	Heckscheibenheizung, Heizung und Standlüftung	30
26	Stromanschluss im Kofferraum	20
27	Kraftstoffpumpenrelais, Einspritzventile (Dieselmotor)	15
28	Nicht belegt	–
29	Motorsteuergerät, Heizlüfter Basis	10
30	Steuergerät Automatikgetriebe	20
31	Vakuumpumpe	20
32	Elektrische Heckscheibe	30
33	Elektrisches Schiebe- und Ausstelldach	25
34	Steuergerät für Komfortfunktionen	20
35	Diebstahlwarnanlage	5
36	Scheinwerferreinigungsanlage	20
37	Sitzheizung vorne	30
38	Sitzheizung hinten	30
39	Nicht belegt	–
40	Luftgebläse für Heizung und Klimaanlage	40
41	Heckscheibenwischer	15
42	Nicht belegt	–
43	Anhängerkupplung	15
44	Anhängerkupplung	20
45	Anhängerkupplung	15
46	Beheizte Düsen für Frontscheibenwischer	5
47	Relais Standheizung	5
48	Nicht belegt	–
49	Lichtschalter	5

Skoda Octavia (2011) – Sicherungsplan

Baujahr: 2011

Sicherungskasten im Motorraum

Nummer	Beschreibung	Stromstärke [A]
F1	Nicht belegt	–
F2	Steuergerät Automatikgetriebe DQ 200	30
F3	Messkreis	5
F4	ABS-Ventile	30/20
F5	Steuergerät Automatikgetriebe	15
F6	Kombiinstrument, Scheibenwischerhebel vorne und Blinkerhebel	5
F7	Stromanschluss Klemme 15, Anlasser	40
F8	Radio	15
F9	Telefon	5
F10	Motorsteuergerät, Hauptrelais	5/10
F11	Steuergerät für Zusatzheizung	20
F12	Steuergerät für CAN-Bus	5
F13	Motorsteuergerät	15/30
F14	Zündung	20
F15	Lambdasonde	15
	Relais Glühkerzenanlage	5
F 16	Steuergerät, rechter Hauptscheinwerfer, rechte Rückleuchte	30
F17	Hupe	15

F18	Verstärker für digitalen Audioprozessor	30
F19	Scheibenwischer vorne	30
F20	Wasserpumpe	10
	Kraftstoffdosierventil	20
F21	Lambdasonde	10/15
	Vakuumpumpe	20
F22	Kupplungspedalschalter, Bremspedalschalter	5
F23	Sekundärluftpumpe	5
	Luftmassenmesser	10
	Hochdruckkraftstoffpumpe	15
F24	Aktivkohlefilter, Abgasrückführungsventil	10
F25	Pumpe für ABS	30/40
F26	Steuergerät, linker Hauptscheinwerfer, linke Rückleuchte	30
F27	Sekundärluftpumpe	40
	Glühkerzenanlage	50
F28	Nicht belegt	–
F29	Stromanschluss Klemme 30	50
F30	Klemme Xa)	40
a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieser Klemme automatisch deaktiviert.

Sicherungskasten im Armaturenbrett

Nummer	Beschreibung	Stromstärke [A]
1	Diagnosesicherung, Motorsteuergerät, elektrische Kraftstoffpumpe	10
2	Steuergerät ABS, ESP	5
3	Airbag	5
4	Heizung, Klimaanlage, Rückfahrlichter	5
5	Steuergerät für Scheinwerfereinstellung	5
6	Kombiinstrument, Steuergerät Automatikgetriebe, Steuergerät elektromechanische Servolenkung, Parkhilfe; Haldex-Kupplung	5
7	Nicht belegt	–
8	Nicht belegt	–
9	Nicht belegt	–
10	Nicht belegt	–
11	Nicht belegt	–
12	Zentralverriegelung	10
13	Diagnosesicherung, Lichtschalter	10
14	Steuergerät Automatikgetriebe, Getriebesperre	5
15	Steuergerät – Innenbeleuchtung	7,5
16	Klimatronic	10
17	Nicht belegt	–
18	Nicht belegt	–
19	Steuergerät für Anhängererkennung	5
20	Nicht belegt	–
21	Blinker links und rechts	10
22	Luftgebläse für Klimatronic	40
23	Frontscheibe	30
24	Zigarettenanzünder	25

25	Heckscheibenheizung	25
	Heckscheibenheizung, Heizung und Standlüftung	30
26	Sicherungskasten Stromversorgung im Kofferraum	20
27	Kraftstoffpumpenrelais, Einspritzventile (Dieselmotor)	15
28	Nicht belegt	–
29	Motorsteuergerät, beheizter Basis-Lüfter	10
30	Steuergerät Automatikgetriebe	20
31	Vakuumpumpe	20
32	Elektrische Heckscheibe	30
33	Elektrisches Schiebe- und Ausstelldach	25
34	Steuergerät für Komfortfunktionen	20
35	Diebstahlwarnanlage	5
36	Scheinwerferreinigungsanlage	20
37	Sitzheizung vorne	30
38	Sitzheizung hinten	30
39	Nicht belegt	–
40	Luftgebläse für Heizung und Klimaanlage	40
41	Heckscheibenwischer	15
42	Nicht belegt	–
43	Anhängerkupplung	15
44	Anhängerkupplung	20
45	Anhängerkupplung	15
46	Beheizte Düsen für Frontscheibenwischer	5
47	Relais Standheizung	5
48	Nicht belegt	–
49	Lichtschalter	5

Skoda Octavia (2012) – Sicherungskastenplan

Baujahr: 2012.

Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Octavia (2012) ist die Sicherung 47 im Sicherungskasten

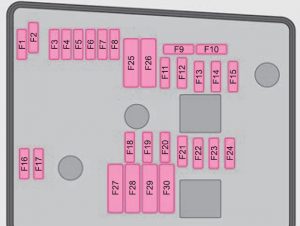

Sicherungskasten im Motorraum

Nr.	Beschreibung
F1	Nicht belegt
F2	Steuergerät Automatikgetriebe DQ 200
F3	Messkreis
F4	Ventile für ABS
F5	Steuergerät Automatikgetriebe
F6	Kombiinstrument; Scheibenwischerhebel vorne; Blinkerhebel.
F7	Stromanschluss Klemme 15; Anlassermotor.
F8	Radio
F9	Nicht belegt
F10	Motorsteuergerät; Hauptrelais.
F11	Steuergerät für Zusatzheizung
F12	Steuergerät für CAN-Bus
F13	Motorsteuergerät
F14	Zündung
F15	Lambdasonde
	Relais Glühkerzenanlage
F 16	Zentralsteuergerät; Hauptscheinwerfer rechts; Rückleuchte rechts.

F17	Hupe
F18	Verstärker für digitalen Audioprozessor
F19	Scheibenwischer vorne
F20	Wasserpumpe
	Ventil für Kraftstoffdosierung
F21	Lambdasonde
F22	Kupplungspedalschalter; Bremspedalschalter.
F23	Sekundärluftpumpe
	Luftmassenmesser
	Hochdruckkraftstoffpumpe
F24	Aktivkohlefilter, Abgasrückführungsventil
F25	Pumpe für ABS
F26	Zentrales Steuermodul; Hauptscheinwerfer links; Rückleuchte links.
F27	Sekundärluftpumpe
	Glühkerzenanlage
F28	Nicht belegt
F29	Stromanschluss Klemme 30
F30	Klemme Xa)
a) Um eine unnötige Entladung der Batterie während des Motorstarts zu vermeiden, werden die elektrischen Elemente dieses Anschlusses automatisch deaktiviert.

Sicherungskasten im Armaturenbrett

Nr.	Beschreibung
1	Diagnosesteckdose; Motorsteuergerät; Elektrische Kraftstoffpumpe.
2	Steuergerät ABS, ESP
3	Airbag
4	Heizung; Klimaanlage; Rückfahrlichter.
5	Steuergerät für Scheinwerfereinstellung
6	Kombiinstrument, Steuergerät Automatikgetriebe, Steuergerät elektromechanische Lenkunterstützung, Parkhilfe; Haldex-Kupplung.
7	Nicht belegt
8	Nicht belegt
9	Nicht belegt
10	Nicht belegt
11	Nicht belegt
12	Zentralverriegelung
13	Diagnosesteckdose; Lichtschalter.
14	Steuergerät Automatikgetriebe; Getriebesperre.
15	Zentrales Steuergerät – Innenbeleuchtung
16	Klimatronic
17	Nicht belegt
18	Heckscheibenwischer
19	Steuergerät für Anhängererkennung
20	Nicht belegt
21	Blinker links und rechts
22	Luftgebläse für Klimatronic
23	Frontscheibe
24	Zigarettenanzünder

25	Heckscheibenheizung
	Heckscheibenheizung, Zusatzheizung (Standheizung und -lüftung).
26	Stromversorgung im Kofferraum
27	Relais Kraftstoffpumpe, Einspritzventile (Dieselmotor)
28	Radio
29	Motorsteuergerät; Heizung Ölwanne.
30	Steuergerät Automatikgetriebe
31	Vakuumpumpe
32	Elektrische Heckscheibe
33	Elektrisches Schiebe- und Ausstelldach
34	Steuergerät Komfortfunktionen
35	Diebstahlwarnanlage
36	Scheinwerferreinigungsanlage
37	Sitzheizung vorne
38	Sitzheizung hinten
39	Kombiinstrument; Hebel Frontscheibenwischer; Hebel Blinker
40	Luftgebläse für Heizung und Klimaanlage
41	Nicht belegt
42	Nicht belegt
43	Anhängerkupplung
44	Anhängerkupplung
45	Anhängerkupplung
46	Sitzheizung
47	Relais Standheizung
48	Telefon
49	Lichtschalter

Skoda Octavia (2013) – Sicherungskastenplan

Baujahr: 2013.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford Ka (2010.11.01-2014.10.31) ist die Sicherung F85 im Sicherungskasten

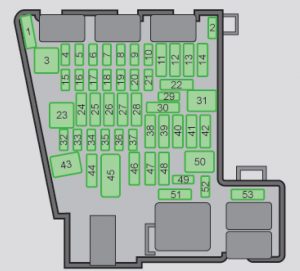

Sicherungskasten im Armaturenbrett

Nummer	Beschreibung
1	Nicht zugewiesen
2	Nicht zugewiesen
3	Nicht zugewiesen
4	Nicht zugewiesen
5	Steuergerät Datenbus
6	Alarmsensor
7	Klimaanlagensteuerung, Heizung; Empfänger für Fernbedienung der Standheizung; Automatikgetriebehebel; Relais Heckscheibenheizung; Relais Frontscheibenheizung.
8	Lichtschalter; Regensensor; Diagnoseanschluss.
9	Haldex-Kupplung
10	Touchscreen
11	Beheizte Rücksitze
12	Radio
13	Gurtstraffer – Fahrerseite
14	Luftgebläse für Klimaanlage, Heizung
15	Elektronische Lenkradsperre
16	Signalverstärker für Telefon; Vorbereitung für Telefoninstallation.
17	Anzeigetafel
18	Nicht zugewiesen
19	KESSY-Steuergerät
20	Lenkradmodul
21	Nicht zugewiesen
22	Kofferraumöffnung
23	Licht
24	Panoramadach
25	Steuerung Zentralverriegelung Vordertür rechts, elektrische Fensterheber – links.
26	Beheizte Vordersitze

27	Musikverstärker
28	Anhängerkupplung
29	Nicht zugewiesen
30	Nicht zugewiesen
31	Scheinwerfer – links
32	Einparkhilfe (Parkassistent)
33	Airbag
34	TCS-Taste; ESC; Reifendruckkontrollanzeige; Klimaanlagendrucksensor; Rückfahrlichtschalter; Spiegel mit automatischer Abblendung; START-STOP-Taste; Telefonvorbereitung; Heizungssteuerung Rücksitze; Klimaanlagensensor; 230 V Steckdose; Soundaktivator.
35	Scheinwerfer; Scheinwerfer-Leuchtweitenregulierung; Diagnoseanschluss; Kamera; Radar.
36	Rechter Scheinwerfer
37	Linker Scheinwerfer
38	Anhängerkupplung
39	Steuerung Zentralverriegelung Vordertür – rechts; Fensterheber – vorne und hinten rechts.
40	12 V Steckdose.
41	CNG-Relais
42	Steuerung Zentralverriegelung Hintertür – links, rechts, Scheinwerferreinigungsanlage; Scheibenwischer.
43	Abdeckung für Entladungslampen; Innenbeleuchtung.
44	Anhängerkupplung
45	Steuergerät für Sitzverstellung
46	230 V Steckdose.
47	Heckscheibenwischer
48	Nicht zugewiesen
49	Anlasserrelais-Spule; Kupplungspedalschalter.
50	Nicht zugewiesen
51	Sicherheitsgurtstraffer – Beifahrerseite
52	Nicht zugewiesen
53	Relais Heckscheibenheizung

Sicherungskasten im Motorraum

Nr.	Beschreibung
F1	Steuergerät für ESC
F2	Steuergerät ESC, ABS
F3	Motorsteuergerät
F4	Motorsteuerung; Relais für elektrische Zusatzheizung.
F5	Motorelemente
F6	Bremsensor, Motorelemente
F7	Kühlmittelpumpe, Motorelemente
F8	Lambdasonde
F9	Zündung, Steuergerät Glühkerzensystem, Motorelemente.
F10	Kraftstoffpumpensteuerung, Zündung
F11	Elektrische Zusatzheizung
F12	Elektrische Zusatzheizung
F13	Steuergerät Automatikgetriebe
F14	Frontscheibenheizung – links
F15	Hupe

F 16	Starten; Kraftstoffpumpe.
F17	Steuergerät ABS, ESC, Motorsteuergerät
F18	Steuergerät Datenbus
F19	Scheibenwischer
F20	Alarm
F21	ABS
F22	Motorsteuergerät
F23	Anlassermotor
F24	Zusätzliche elektrische Heizung
F31	Nicht zugewiesen
F32	Nicht zugewiesen
F33	Nicht zugewiesen
F34	Frontscheibenheizung – rechts
F35	Nicht zugewiesen
F36	Nicht zugewiesen
F37	Steuergerät für Zusatzheizung.
F39	Nicht zugewiesen

Skoda Octavia (2014) – Sicherungsplan

Baujahr: 2014

Sicherungskasten im Armaturenbrett

Nummer	Beschreibung
1	Nicht zugewiesen
2	Nicht zugewiesen
3	Nicht zugewiesen
4	Nicht zugewiesen
5	Steuergerät Datenbus
6	Alarmsensor
7	Steuerung Klimaanlage, Heizung, Empfänger für Fernbedienung der Zusatzheizung, Automatikgetriebehebel, Relais Heckscheibenheizung, Relais Frontscheibenheizung
8	Lichtschalter, Regensensor, Diagnoseanschluss
9	Haldex-Kupplung
10	Touchscreen
11	Beheizte Rücksitze
12	Radio
13	Gurtstraffer – Fahrerseite
14	Luftgebläse für Klimaanlage, Heizung
15	Elektrische Lenkradsperre
16	Signalverstärker für Telefon, Vorbereitung für Telefoninstallation
17	Anzeigetafel
18	Nicht zugewiesen
19	KESSY-Steuergerät
20	Lenkradmodul
21	Nicht zugewiesen
22	Kofferraumöffnung
23	Licht – gut
24	Panoramadach
25	Steuerung Zentralverriegelung Vordertür rechts, elektrische Fensterheber – links
26	Beheizte Vordersitze

27	Musikverstärker
28	Anhängerkupplung
29	Nicht zugewiesen
30	Nicht zugewiesen
31	Scheinwerfer – links
32	Einparkhilfe (Parkassistent)
33	Airbag-Schalter für Warnblinkanlage
34	TCS-Taste, ESC, Reifendruckkontrollanzeige, Klimaanlagendrucksensor, Rückfahrlichtschalter, automatisch abblendender Spiegel, START-STOP-Taste, Telefonvorbereitung, Heizungssteuerung Rücksitze, Klimaanlagensensor, 230 V Steckdose, akustischer Aktivator
35	Scheinwerfer, Scheinwerfer-Leuchtweitenregulierung, Diagnoseanschluss, Kamera, Radar
36	Rechter Scheinwerfer
37	Linker Scheinwerfer
38	Anhängerkupplung
39	Steuerung Zentralverriegelung Vordertür – rechts, Fensterheber – vorne und hinten rechts
40	12 V Steckdose.
41	CNG-Relais
42	Steuerung Zentralverriegelung Hintertür – links, rechts, Scheinwerferreinigungsanlage, Scheibenwischer
43	Abdeckung für Entladungslampen, Innenbeleuchtung
44	Anhängerkupplung
45	Steuergerät für Sitzverstellung
46	230 V Steckdose.
47	Heckscheibenwischer
48	Nicht zugewiesen
49	Anlasserrelais-Spule, Kupplungspedalschalter
50	Nicht zugewiesen
51	Gurtstraffer – Beifahrerseite
52	Nicht zugewiesen
53	Relais Heckscheibenheizung

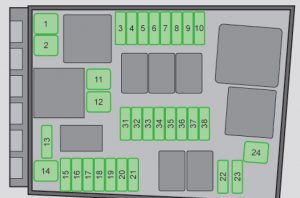

Sicherungskasten im Motorraum

Nummer	Beschreibung
1	Steuergerät ESC, ABS
2	Steuergerät ESC, ABS
3	Motorsteuergerät
4	Motorsteuerung, Relais elektrische Heizung
5	Motorelemente
6	Bremsensor, Motorelemente
7	Kühlmittelpumpe, Motorelemente
8	Lambdasonde
9	Zündung, Steuergerät Glühkerzensystem, Motorelemente
10	Kraftstoffpumpensteuerung, Zündung
11	Elektrische Heizung
12	Elektrische Heizung
13	Steuergerät Automatikgetriebe
14	Nicht zugewiesen
15	Hupe

16	Starten, Kraftstoffpumpe
17	Steuergerät ABS, ESC, Motorsteuergerät
18	Steuergerät Datenbus
19	Scheibenwischer
20	Alarm
21	Frontscheibenheizung – links
22	Motorsteuergerät
23	Anlassermotor
24	Elektrische Zusatzheizung
31	Nicht zugewiesen
32	Nicht zugewiesen
33	Nicht zugewiesen
34	Frontscheibenheizung – rechts
35	Nicht zugewiesen
36	Nicht zugewiesen
37	Steuergerät für Zusatzheizung
39	Nicht zugewiesen

Skoda Octavia (2015) – Sicherungsplan

Baujahr: 2015

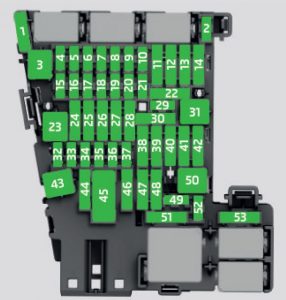

Sicherungskasten im Armaturenbrett

Nummer	Beschreibung
1	Nicht zugewiesen
2	Nicht zugewiesen
3	Nicht zugewiesen
4	Nicht zugewiesen
5	Datenbus-Steuergerät
6	Alarmsensor
7	Steuerung Klimaanlage, Heizung, Empfänger für Fernbedienung der Zusatzheizung, Automatikgetriebehebel, Relais Heckscheibenheizung, Relais Frontscheibenheizung
8	Lichtschalter, Regensensor, Diagnoseanschluss
9	Haldex-Kupplung
10	Touchscreen
11	Beheizte Rücksitze
12	Radio
13	Sicherheitsgurtstraffer – Fahrerseite
14	Luftgebläse für Klimaanlage, Heizung
15	Elektrische Lenkradsperre
16	Signalverstärker für Telefon, Vorbereitung für Telefoninstallation
17	Anzeigetafel
18	Nicht zugewiesen
19	KESSY-Steuergerät
20	Lenkstockhebel
21	Nicht zugewiesen
22	Anhängerkupplung – Kontakt in der Steckdose
23	Licht – gut
24	Panoramadach
25	Steuerung Zentralverriegelung Vordertür rechts, elektrische Fensterheber – links
26	Beheizte Vordersitze

27	Musikverstärker
28	Anhängerkupplung – linkes Licht
29	CNG-Relais
30	Nicht zugewiesen
31	Scheinwerfer – links
32	Einparkhilfe (Parkassistent)
33	Airbag-Schalter für Warnblinkanlage
34	TCS, ESC-Taste, Reifendruckkontrollanzeige, Klimaanlagendrucksensor, Rückfahrlichtschalter, automatisch abblendender Spiegel, START-STOP-Taste, Telefonvorbereitung, Heizungssteuerung Rücksitze, Klimaanlagensensor, 230 V Steckdose, Sport-Soundgenerator
35	Scheinwerfer, Scheinwerfer-Leuchtweitenregulierung, Diagnosebuchse, Kamera, Radar
36	Rechter Scheinwerfer
37	Linker Scheinwerfer
38	Anhängerkupplung – rechtes Licht
39	Steuerung Zentralverriegelung Vordertür – rechts, Fensterheber – vorne und hinten rechts
40	12 V Steckdose.
41	Nicht zugewiesen
42	Steuerung Zentralverriegelung Hintertür – links, rechts, Scheinwerferreinigungsanlage, Scheibenwischer
43	Abdeckung für Entladungslampen, Innenbeleuchtung
44	Anhängerkupplung – Kontakt in der Steckdose
45	Steuergerät für Sitzverstellung
46	230 V Steckdose.
47	Heckscheibenwischer
48	Nicht zugewiesen
49	Anlasserrelais-Spule, Kupplungspedalschalter
50	Kofferraumdeckelöffnung
51	Gurtstraffer – Beifahrerseite
52	Nicht zugewiesen
53	Relais Heckscheibenheizung

Sicherungskasten im Motorraum

Nummer	Beschreibung
1	Steuergerät ESC, ABS
2	Steuergerät ESC, ABS
3	Motorsteuergerät
4	Kühlerlüfter, Öltemperatursensor, Luftmengensensor, Regelventil, Relais elektrische Zusatzheizung
5	Zündsystemrelais-Spule, CNG-Relais-Spule
6	Bremsensor
7	Kühlmittelpumpe, Kühlerabdeckung
8	Lambdasonde
9	Zündung, Steuergerät Heizsystem
10	Kraftstoffpumpenregler, Zündung
11	Elektrische Zusatzheizung
12	Elektrische Zusatzheizung
13	Regler Automatikgetriebe
14	Nicht zugewiesen
15	Hupe

16	Starten, Kraftstoffpumpe
17	Steuergerät ABS, ESC, Motorsteuergerät
18	Steuergerät Datenbus
19	Scheibenwischer
20	Alarm
21	Frontscheibenheizung – links
22	Motorsteuergerät
23	Anlassermotor
24	Elektrische Zusatzheizung
31	Nicht zugewiesen
32	Nicht zugewiesen
33	Nicht zugewiesen
34	Frontscheibenheizung – rechts
35	Nicht zugewiesen
36	Nicht zugewiesen
37	Steuergerät für Zusatzheizung
39	Nicht zugewiesen

Skoda Octavia (2016) – Sicherungskastenplan

Baujahr: 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) in der Skoda Octavia (2016) ist die Sicherung 40 im Sicherungskasten am Armaturenbrett.

Sicherungskasten am Armaturenbrett

Nr.	Beschreibung
1	Nicht zugewiesen
2	Nicht zugewiesen
3	Nicht zugewiesen
4	Nicht zugewiesen
5	Datenbus
6	Alarmsensor
7	Klimaanlage; Heizung; Empfänger Fernbedienung für Standheizung; Automatikgetriebehebel.
8	Lichtschalter; Regensensor; Diagnoseanschluss.
9	Haldex-Kupplung
10	Touchscreen
11	Beheizte Rücksitze
12	Radio
13	Gurtstraffer – Fahrerseite
14	Luftgebläse für Klimaanlage; Heizung.
15	Elektrische Lenkradsperre
16	Signalverstärker für Telefon; Vorbereitung für Telefoninstallation.
17	Anzeigetafel
18	Nicht zugewiesen
19	KESSY
20	Lenkstockhebel
21	Nicht zugewiesen
22	Anhängerkupplung – Kontakt im Stecker
23	Lampe
24	Panoramadach
25	Steuerung Zentralverriegelung Vordertür rechts, elektrische Fensterheber – links.
26	Beheizte Vordersitze

27	Musikverstärker
28	Anhängerkupplung – linkes Licht
29	CNG-Relais
30	Nicht zugewiesen
31	Scheinwerfer – links
32	Einparkhilfe (Parkassistent)
33	Airbag-Schalter für Warnblinkanlage
34	TCS; ESC-Taste; Reifendruckkontrollanzeige; Klimaanlagendrucksensor; Rückfahrlichtschalter; Spiegel mit automatischer Abblendung; START-STOP-Taste; Telefonvorbereitung; Heizungssteuerung Rücksitze; Klimaanlagensensor; 230 V Steckdose; Sport-Soundgenerator.
35	Scheinwerfer; Scheinwerfer-Leuchtweitenregulierung; Diagnoseanschluss; Kamera; Radar.
36	Rechter Scheinwerfer
37	Linker Scheinwerfer
38	Anhängerkupplung – rechtes Licht
39	Steuerung Zentralverriegelung Vordertür – rechts, Fensterheber – vorne und hinten rechts.
40	12 V Steckdose.
41	Nicht zugewiesen
42	Hintertüren mit Zentralverriegelung; Scheinwerferabdeckung; Frontscheibenabdeckung.
43	Abdeckung für Entladungslampen; Innenbeleuchtung.
44	Anhängerkupplung – Kontakt in der Steckdose
45	Steuergerät für Sitzverstellung
46	230 V Steckdose.
47	Heckscheibenwischer
48	Nicht zugewiesen
49	Anlasserrelais-Spule; Kupplungspedalschalter.
50	Kofferraumdeckelöffnung
51	Gurtstraffer – Beifahrerseite
52	Nicht zugewiesen
53	Relais Heckscheibenheizung

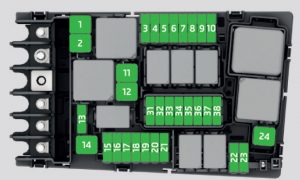

Sicherungsplan im Motorraum

Nr.	Beschreibung
1	ESC, ABS
2	ESC, ABS
3	Motorsteuergerät
4	Kühlerlüfter; Öltemperatursensor; Luftmassenmesser; Kraftstoffdruckregelventil; Relais der elektrischen Heizung; Motorelemente.
5	Zündsystem-Relaisspule; CNG-Relaisspule; Motorelemente.
6	Bremsensor
7	Kühlmittelpumpe; Kühleröffnung; Motorelemente.
8	Lambdasonde
9	Zündung; Glühkerzensystem; Motorelemente.
10	Kraftstoffpumpe; Zündung.
11	Elektrische Heizung
12	Elektrische Heizung
13	Automatikgetriebe
14	Frontscheibenheizung – rechts
15	Hupe

16	Starten; Kraftstoffpumpe.
17	ABS; ESC; Motorsteuerung; Relaisspule der Frontscheibenheizung.
18	Datenbus; Batteriedatenmodul.
19	Scheibenwischer
20	Alarm
21	Frontscheibenheizung – links
22	Motorsteuergerät
23	Starten
24	Zusätzliche elektrische Heizung
31	Nicht zugewiesen
32	Nicht zugewiesen
33	Nicht zugewiesen
34	Haldex-Kupplung
35	Nicht zugewiesen
36	Nicht zugewiesen
37	Standheizung
39	Nicht zugewiesen

Über Skoda Octavia (2010-2016)

Der Skoda Octavia, produziert zwischen 2010 und 2016, ist ein beliebtes Mittelklassemodell, das eine Kombination aus Geräumigkeit, Zuverlässigkeit und Effizienz bietet. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter als Liftback und Kombi, was den Kunden eine breite Auswahl entsprechend ihren Bedürfnissen ermöglichte. Unter der Motorhaube konnten verschiedene Motoren zu finden sein, von sparsamen Benzinern bis hin zu leistungsstarken Dieselmotoren, was eine Anpassung der Fahrzeugwahl an die Vorlieben des Fahrers ermöglichte. Der Octavia ist bekannt für seine hochwertige Konstruktion und moderne Technologien, die ihn zu einem idealen Fahrzeug für Familien und Einzelpersonen machen.

Sicherungsbelegungsplan Skoda Octavia

Diese Seite zeigt den Sicherungsbelegungsplan für das Skoda Octavia Modell der Baujahre 2010 bis 2016. Die typische Position des Sicherungskastens in diesem Fahrzeug ist unter der Motorhaube und im Innenraum, meist unter dem Armaturenbrett auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist es wichtig, seine Konfiguration zu kennen und ihn richtig zu warten.
