Infiniti G20 – P10 (1990-1996) – Sicherungskasten

In diesem Artikel finden Sie Schaltpläne des Sicherungskastens des Infiniti G20 – P10 (1990–1996), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Infiniti G20 – P10 (1990-1996) – Sicherungsplan

Baujahr: 1990, 1991, 1992, 1993, 1994, 1995, 1996

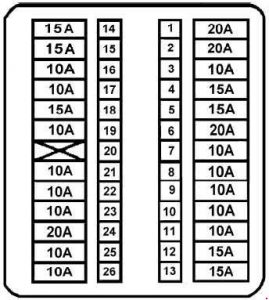

Sicherungsplan Kabine

Sicherung	Ampere [A]	Beschreibung
1	20	Heckscheibenentfroster
2	20	Heckscheibenentfroster
3	10	bis 1993: Getriebesperrsystem-Timer, Steuergerät (nur A/T) nach 1993: 5: Kofferraum- und Tanköffnung, Multi-Remote-Steuerungssystem
4	15	Gebläsemotor
5	15	Gebläsemotor
6	20	Scheibenwaschanlage
7	10	Elektronisches Steuerungssystem (ECCS), Lampensteuerungsrelais, Diebstahlwarnanlage, Kühlerlüfterkreis, Startkreis (1993.5-1995), A/T-Steuerungssystem (1993.5-1995), ASCD (1993.5-1995)
8	15	bis 1993: Kraftstoffpumpe
	10	nach 1993.5: Airbagsystem
9	10	Audio, Uhrbeleuchtung
10	10	Klimaanlage, Zeitsteuergerät, Diebstahlwarnanlage
11	10	Türspiegel
12	15	Zigarettenanzünder

13	15	Nebelscheinwerfer vorne
14	15	nach 1993.5: Audio
15	15	nach 1993.5: Kraftstoffpumpe
16	10	Startkreis, elektronisches Steuergerät (ECCS), Kupplungssperrrelais (nur M/T), Tagfahrlichtgruppe (nur Kanada), Diebstahlwarnanlage (1993.5-1995)
17	10	Warnblinkanlage, Multi-Remote-Steuerungssystem (1993.5-1995)
18	10	Hupe, Diebstahlwarnanlage, ASCD (1993.5-1995)
19	10	Rückleuchten, Positionsleuchten, Kennzeichenbeleuchtung, Seitenpositionsleuchten, Beleuchtung, Uhr, Warnglocke
20	–	–
21	10	bis 1993: Kombiinstrument, Getriebesperrsystem, Steueranschluss, Heckscheibenheizungsrelais, Antennen-Timer-Relais, Lüfterrelais, Licht nach 1993.5: Kombiinstrument, Getriebesperrsystem (A/T), Lüfterrelais, Datenanschluss (Steueranschluss), Rückfahrlicht, Heckscheibenheizungsrelais, Tagfahrlichtgruppe (Kanada), Klimaanlagensteuerung, Antennen-Timer, Sicherheitsgurt-Relais, beheiztes Spiegelrelais
22	10	Aktivierungssignal
23	10	Elektronisches Steuergerät (ECCS)
24	20	bis 1993: Lichter nach 1993.5: Bremslichter, ASCD, Getriebesperrsystem, ABS-System
25	10	Innenbeleuchtung, Spotlichter, Kofferraumbeleuchtung, Zeitsteuergerät, Diebstahlwarnanlage, Antennen-Timer, automatisches Zweipunkt-Sicherheitsgurtsystem mit Motor (1990-1993)
26	10	Antiblockiersystem, Zeitsteuergerät, automatisches Zweipunkt-Sicherheitsgurtsystem mit Motor, automatische Geschwindigkeitsregelanlage (ASCD), Tagfahrlichteinheit (nur Kanada)

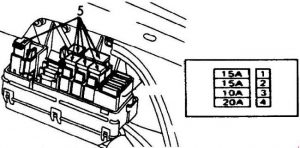

Sicherungsplan Motorraum

Nummer	Ampere [A]	Beschreibung
1	15	Scheinwerfer
2	15	Tagfahrlichteinheit (nur Kanada)
3	10	Elektronisches Steuergerät (ECCS)
4	20	Antiblockiersystem
5	30	Zündschalter  (Sicherungsanschluss)
6	30	Hauptkabelbaum  (Sicherungsanschluss)
7	25	ECCS  (Sicherungsanschluss)
8	75	Lichtmaschine  (Sicherungsanschluss)
9	30	Sicherungskasten Kühlerlüftersystem  (Sicherungsanschluss) Kühlerlüftersystem (Modelle mit Relais 3 A/T)
10	30	Sicherungskasten ABS-System, ABS-Steuergerät  (Sicherungsanschluss)

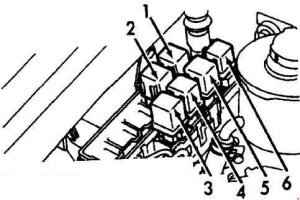

Motorraumrelais (rechter Kotflügel – A/T-Modelle ( 1990-1993 ))

Nummer	Beschreibung
1	Diebstahlwarnrelais – 1
2	Automatische Geschwindigkeitsregelung (ASCD)
3	Klimaanlagenrelais
4	Diebstahlwarnrelais – 2
5	Nebelscheinwerferrelais vorne
6	Hupenrelais

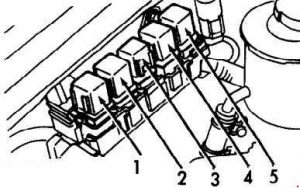

Motorraumrelais (rechter Kotflügel – M/T-Modelle ( 1990-1993 ))

Nummer	Beschreibung
1	Klimaanlagenrelais
2	Stopprelais der automatischen Geschwindigkeitsregelanlage (ASCD)
3	Hupenrelais
4	Diebstahlwarnrelais – 1
5	Diebstahlwarnrelais – 2

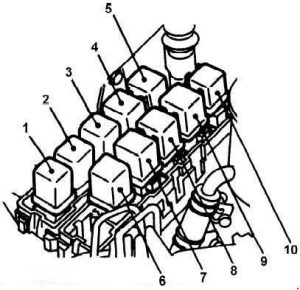

Motorraumrelais (rechter Kotflügel ( 1993.5-1995 ))

Nummer	Beschreibung
1	Kühlerlüfterrelais – 3
2	Hupenrelais – 2
3	Kühlerlüfterrelais
4	Stopprelais der automatischen Geschwindigkeitsregelanlage (ASCD)
5	Nebelscheinwerferrelais vorne
6	Klimaanlagenrelais
7	Tagfahrlichtrelais (Kanada)
8	Beheiztes Spiegelrelais
9	Diebstahlwarnrelais – 1
10	Hupenrelais

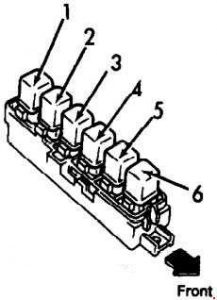

Motorraumrelais (unter der Batterie)

Nummer	Beschreibung
1	bis 1993: Kraftstoffpumpenrelais nach 1993.5: Frontscheibenwischerrelais
2	1991:  Nebelscheinwerferrelais vorne (M/T-Modelle) 1992-1995: ECCS-Relais
3	1991-1993:  Kühlerlüfterrelais – 2 (A/T-Modelle) 1992-1993:  Nebelscheinwerferrelais vorne (M/T-Modelle) nach 1993.5: Diebstahlwarnrelais – 2
4	bis 1993: Kühlerlüfterrelais – 1 nach 1993.5: Kraftstoffpumpenrelais
5	Kupplungssperrrelais (US M/T-Modelle) Inhibitorrelais (A/T-Modelle)
6	bis 1993: Frontscheibenwischerrelais nach 1993.5: Kühlerlüfterrelais – 2

Über Infiniti G20 – P10 (1990-1996)

Der Infiniti G20 – P10, hergestellt von 1990 bis 1996, ist eine kompakte Limousine, die Teil der Luxusdivision von Nissan war. Dieses Modell war bekannt für seine Zuverlässigkeit und komfortable Fahrt. Der G20 war mit einem SR20DE-Motor ausgestattet, einem 2,0-Liter-Vierzylindermotor, der ausreichend Leistung für den täglichen Gebrauch bot. Das Fahrzeug verfügte über Frontantrieb und war mit manuellem oder automatischem Getriebe erhältlich. Der Innenraum wurde mit Schwerpunkt auf Komfort und Qualität gestaltet, was den G20 zu einer beliebten Wahl unter Fahrern machte, die ein zuverlässiges und stilvolles Fahrzeug suchten.

Sicherungskastenplan Infiniti G20 – P10

Diese Seite zeigt den Sicherungskastenplan für das Modell Infiniti G20 – P10. In diesem Fahrzeug befindet sich der Sicherungskasten typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperezahl und die geschützten Komponenten, was für die ordnungsgemäße Wartung des Fahrzeugs unerlässlich ist. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion der elektrischen Geräte im Fahrzeug zu gewährleisten.
