Skoda Roomster (2006-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Skoda Roomster (2006-2015), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Skoda Roomster (2006) – Sicherungskastenbelegung
Baujahr: 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster (2006) ist die Sicherung 47 im Sicherungskasten
Sicherungskasten im Armaturenbrett
| Nr. | Beschreibung | Amp [A] |
| 1 | Lenkunterstützung | 5 |
| 2 | Instrumententafel;
Scheinwerfer-Leuchtweitenregulierung. |
5 |
| 3 | Motorsteuergerät – Benzinmotor | 5 |
| 4 | ABS-Steuergerät | 5 |
| 5 | Benzinmotor:
Bremslichtschalter, Tempomat. |
5 |
| 6 | Nicht belegt | – |
| 7 | Motorsteuergerät 1,2 l | 15 |
| 8 | Einspritzdüsen – 1,4 l; 1,6 l | 10 |
| 9 | Heizungssteuerung;
Klimaanlagensteuergerät; Einparkhilfe; Kurvenlichtsteuergerät. |
5 |
| 10 | PCV-Ventil | 7,5 |
| 11 | Elektrischer Spiegel;
Elektrische Fensterheber. |
7,5 |
| 12 | Rückfahrlicht | 10 |
| 13 | Motorsteuergerät
(für Fahrzeuge mit Automatikgetriebe) |
10 |
| 14 | Motor für Kurvenlicht | 10 |
| 15 | PDA-Navigation | 5 |
| 16 | Nicht belegt | – |
| 17 | Standlicht links;
Kennzeichenbeleuchtung. |
5 |
| 18 | Standlicht rechts | 5 |
| 19 | Radio;
Zentrales Steuergerät. |
5 |
| 20 | Instrumententafel;
Lenkwinkelsensor; ESP. |
5 |
| 21 | Bremslichter | 10 |
| 22 | Heizungsbedienung;
Klimaanlagensteuerung; Einparkhilfe; Mobiltelefon. |
7,5 |
| 23 | Innenbeleuchtung, Handschuhfach und Kofferraum | 10 |
| 24 | Heckklappenverriegelung | 10 |
| 25 | Sitzheizung | 20 |
| 26 | Beheizte Scheibenwaschdüsen vorne;
Scheibenwischer |
15 |
| 27 | Nicht belegt | – |
| 28 | Benzinmotor:
AKF-Ventil, Drosselklappe |
10 |
| 29 | Einspritzung – 1,2 l | 10 |
| 30 | Kraftstoffpumpe – Benzinmotor | 15 |
| 31 | Lambdasonde | 10 |
| 32 | Dieselmotor:
Bremslichtschalter und Kupplungspedal, Tempomat, Kraftstoffpumpenrelais und Glühkerzenrelais. |
5 |
| 33 | Motorsteuergerät – Dieselmotor | 30 |
| 34 | Motorsteuergerät 1,4 l; 1,6 l | 30 |
| Kraftstoffpumpe – Dieselmotor | 15 | |
| 35 | Nicht belegt | – |
| 36 | Hauptsatz | 15/5 |
| 37 | Nebelschlussleuchte | 7,5 |
| 38 | Nebelscheinwerfer | 10 |
| 39 | Lüfter | 25 |
| 40 | Heckscheibenwischer | 10 |
| 41 | Nicht belegt | – |
| 42 | Heckscheibenheizung | 25 |
| 43 | Hupe | 20 |
| 44 | Frontscheibenwischer | 20 |
| 45 | Zentrales Steuergerät für das Komfortsystem | 15 |
| 46 | Motorsteuergerät 1,4 l; 1,6 l Benzinmotor | 5 |
| 47 | Zigarettenanzünder;
Steckdose im Kofferraum a) |
15 |
| 48 | Spannungssteuergerät Fahrzeug | 5 |
| 49 | Blinker | 15 |
| 50 | Vorbereitung für Radioinstallation,
Telefon, Multifunktionsmodul. |
10 |
| 51 | Elektrisch betätigtes Fenster
(vorne und hinten links) |
25 |
| 52 | Elektrisch betätigtes Fenster
(vorne und hinten rechts) |
25 |
| 53 | Nicht belegt | – |
| 54 | Diebstahlwarnanlage | 15 |
| 55 | Nicht belegt | – |
| 56 | Scheinwerferreinigungsanlage | 25 |
| 57 | Abblendlicht links | 15 |
| 58 | Abblendlicht rechts | |
| a) Wenn der Motor bereits ausgeschaltet ist, kann ein angeschlossenes
elektrisches Element die Batterie entladen. |
||
Sicherungskasten im Motorraum (in der Nähe der Batterie)
| Nr | Beschreibung | Amp [A] |
| 1 | Lichtmaschine | 175 |
| 2 | Innenraum | 110 |
| 3 | Kühlerlüfter | 40 |
| 4 | ABS oder TCS oder ESP | 40 |
| 5 | Lenkunterstützung | 50 |
| 6 | Glühkerzen | 50 |
| 7 | ABS oder TCS oder ESP | 25 |
| 8 | Kühlerlüfter | 30 |
| 9 | Klimaanlage | 5 |
| 10 | Motorsteuergerät | 15 |
| 11 | Zentrales Steuergerät | 5 |
| 12 | Automatikgetriebe | 5 |
Skoda Roomster (2007-2008) – Sicherungskastenbelegung
Baujahr: 2007, 2008.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster (2007-2008) ist die Sicherung 47 im Sicherungskasten am Armaturenbrett.
Sicherungskasten am Armaturenbrett
| Nr. | Beschreibung | Ampere [A] |
| 1 | Elektrohydraulische Servolenkung | 5 |
| 2 | Messgerät; Scheinwerfer-Leuchtweitenregulierung. | 5 |
| 3 | Motorsteuergerät – Benzinmotor | 5 |
| 4 | ABS-Steuergerät | 5 |
| 5 | Benzinmotor: Bremslichtschalter, Tempomat. | 5 |
| 6 | Nicht belegt | – |
| 7 | Motorsteuergerät 1,2 l Motor | 15 |
| 8 | Einspritzdüsen – 1,4 l; 1,6 l | 10 |
| 9 | Heizungssteuerung; Klimaanlagensteuergerät; Einparkhilfe; Kurvenlichtsteuergerät. | 5 |
| 10 | PCV-Ventil | 7,5 |
| 11 | Elektrischer Spiegel; Elektrische Fensterheber. | 7,5 |
| 12 | Rückfahrlicht | 10 |
| 13 | Motorsteuergerät (für Fahrzeuge mit Automatikgetriebe) | 10 |
| 14 | Motor für Kurvenlicht | 10 |
| 15 | PDA-Navigation | 5 |
| 16 | Nicht belegt | – |
| 17 | Standlicht links; Kennzeichenbeleuchtung. | 5 |
| 18 | Standlicht rechts | 5 |
| 19 | Radio; Zentrales Steuergerät. | 5 |
| 20 | Messgerät; Lenkwinkelsensor; ESP; Spannungssteuergerät Fahrzeug. | 5 |
| 21 | Bremslichter | 10 |
| 22 | Heizungsbedienung; Klimaanlagensteuerung; Einparkhilfe; Mobiltelefon. | 7,5 |
| 23 | Innenbeleuchtung, Bereich und Kofferraum | 10 |
| 24 | Heckklappenverriegelung | 10 |
| 25 | Sitzheizung | 20 |
| 26 | Beheizte Scheibenwaschdüsen für die Frontscheibe; Scheibenwischer | 15 |
| 27 | Nicht belegt | – |
| 28 | Benzinmotor: AKF-Ventil, Regelventil. | 10 |
| 29 | Einspritzung – 1,2 l Motor | 10 |
| 30 | Kraftstoffpumpe – Benzinmotor | 15 |
| 31 | Lambdasonde | 10 |
| 32 | Dieselmotor: Bremslichtschalter und Kupplungspedal, Tempomat, Kraftstoffpumpenrelais und Glühkerzenrelais. | 5 |
| 33 | Motorsteuergerät – Dieselmotor | 30 |
| 34 | Motorsteuergerät 1,4 l; 1,6 l Motor | 30 |
| Kraftstoffpumpe – Dieselmotor | 15 | |
| 35 | Nicht belegt | – |
| 36 | Hauptverkabelung | 15/5 a) |
| 37 | Nebelschlussleuchte | 7,5 |
| 38 | Nebelscheinwerfer | 10 |
| 39 | Lüfter | 25 |
| 40 | Heckscheibenwischer | 10 |
| 41 | Nicht belegt | – |
| 42 | Heckscheibenheizung | 25 |
| 43 | Hupe | 20 |
| 44 | Frontscheibenwischer | 20 |
| 45 | Zentrales Steuergerät für das Komfortsystem | 15 |
| 46 | Motorsteuergerät 1,4 l; 1,6 l | 5 |
| 47 | Zigarettenanzünder; Steckdose im Kofferraum. | 15 |
| 48 | ABS | 5 |
| 49 | Blinker | 15 |
| 50 | Vorbereitung für Radioinstallation, Telefon, Multifunktionsmodul. | 10 |
| 51 | Elektrisches Fenster (vorne und hinten links). | 25 |
| 52 | Elektrisches Fenster (vorne und hinten rechts). | 25 |
| 53 | Nicht belegt | – |
| 54 | Diebstahlwarnanlage | 15 |
| 55 | Nicht belegt | – |
| 56 | Scheinwerferreinigungsanlage | 25 |
| 57 | Standlichter links | 15 |
| 58 | Standlichter rechts | 15 |
| a) Je nach Scheinwerfertyp – ersetzen Sie eine beschädigte Sicherung durch eine neue mit der gleichen Amperezahl. b) Wenn der Motor ausgeschaltet ist, kann bereits ein angeschlossenes elektrisches Element die Batterie entladen. | ||

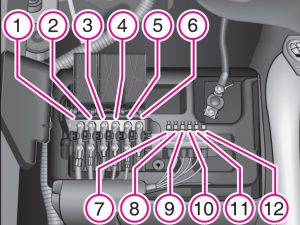

Sicherungsbelegung im Motorraum (in der Nähe der Batterie)
| Nr. | Beschreibung | Ampere [A] |
| 1 | Lichtmaschine | 175 |
| 2 | Innenraum | 80 |
| 3 | Zusätzliche elektrische Heizung | 60 |
| 4 | ABS oder TCS oder ESP | 40 |
| 5 | Elektrohydraulische Servolenkung | 50 |
| 6 | Glühkerzen | 50 |
| 7 | ABS oder TCS oder ESP | 25 |
| 8 | Kühlerlüfter | 30 |
| 9 | Klimaanlage | 5 |
| 10 | Kühlerlüfter | 40 |
| 11 | Steuergerät | 5 |
| 12 | Automatikgetriebe/ elektrische Standheizung | 5/30 |
Skoda Roomster (2009) – Sicherungskastenbelegung
Baujahr: 2009.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster (2013) ist die Sicherung 47 im Sicherungskasten am Armaturenbrett.
Sicherungskasten am Armaturenbrett
| Nr. | Beschreibung | Amp [A] |
| 1 | Nicht belegt | – |
| 2 | Nicht belegt | – |
| 3 | Blinkerset; Scheinwerfer-Leuchtweitenregulierung. | 5 |
| 4 | ABS-Steuergerät | 5 |
| 5 | Benzinmotor: Bremslichtschalter, Tempomat. | 5 |
| 6 | Nicht belegt | – |
| 7 | Motorsteuergerät 1,2 l | 15 |
| 8 | Einspritzdüsen – 1,4 l; 1,6 l | 10 |
| 9 | Heizungssteuerung; Klimaanlagensteuergerät; Einparkhilfe; Kurvenlichtsteuergerät. | 5 |
| 10 | Nicht belegt | – |
| 11 | Elektrisch verstellbarer Spiegel; Elektrische Fensterheber. | 7,5 |
| 12 | Rückfahrlicht | 7,5 |
| 13 | Motorsteuergerät (für Fahrzeuge mit Automatikgetriebe) | 10 |
| 14 | Motor für Kurvenlicht | 10 |
| 15 | PDA-Navigation | 5 |
| 16 | Elektrohydraulische Servolenkung; Motorsteuergerät – Benzinmotor. | 5 |
| 17 | Standlicht links; Kennzeichenbeleuchtung. | 5 |
| 18 | Standlicht rechts | 5 |
| 19 | Radio; Zentrales Steuergerät. | 5 |
| 20 | Motorsteuergerät 1,4 l; 1,9 l – Dieselmotor | 5 |
| 21 | Bremslichter | 10 |
| 22 | Heizungsbedienung; Klimaanlagensteuergerät; Einparkhilfe; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESP; Spannungssteuergerät Fahrzeug. | 7,5 |
| 23 | Innenbeleuchtung, Bereich und Kofferraum | 7,5 |
| 24 | Heckklappenverriegelung | 10 |
| 25 | Sitzheizung | 20 |
| 26 | Beheizte Düsen für den Frontscheibenwischer; Scheibenwischer. | 15 |
| 27 | Nicht belegt | – |
| 28 | Benzinmotor: AKF-Ventil, Regelventil/ | 10 |
| 29 | Einspritzung – 1,2 l Motor | 10 |
| 30 | Kraftstoffpumpe – Benzinmotor | 15 |
| 31 | Lambdasonde | 10 |
| 32 | Dieselmotor: Bremslichtschalter und Kupplungspedal, Tempomat, Kraftstoffpumpenrelais und Glühkerzenrelais. | 5 |
| 33 | Motorsteuergerät – Dieselmotor | 30 |
| 34 | Motorsteuergerät 1,4 l; 1,6 l | 30 |
| Kraftstoffpumpe – Dieselmotor | 15 | |
| 35 | Beleuchtung des Anzeigesatzes und Schalter | 5 |
| 36 | Nebelscheinwerfer | 15/5 a) |
| 37 | Nebelschlussleuchte | 7,5 |
| 38 | Nebelscheinwerfer | 10 |
| 39 | Lüfter | 30 |
| 40 | Heckscheibenwischer | 10 |
| 41 | Nicht belegt | – |
| 42 | Heckscheibenheizung | 25 |
| 43 | Hupe | 20 |
| 44 | Frontscheibenwischer | 20 |
| 45 | Zentrales Steuermodul für das Komfortsystem | 15 |
| 46 | Nicht belegt | – |
| 47 | Zigarettenanzünder; Steckdose im Kofferraum. | 15 |
| 48 | ABS | 15 |
| 49 | Blinker | 15 |
| 50 | Vorbereitung für Radioinstallation, Telefon, Multifunktionsmodul. | 10 |
| 51 | Elektrisch betätigtes Fenster (vorne und hinten) – linke Seite. | 25 |
| 52 | Elektrisch betätigtes Fenster (vorne und hinten) – rechte Seite. | 25 |
| 53 | Elektrisch betätigtes Schiebe- und Ausstelldach | 25 |
| 54 | Diebstahlwarnanlage | 15 |
| 55 | Nicht belegt | – |
| 56 | Scheinwerferreinigungsanlage | 25 |
| 57 | Linkes Nebelscheinwerfer, Scheinwerfer-Leuchtweitenregulierung | 15 |
| 58 | Rechtes Nebelscheinwerfer | 15 |
| a) Wenn der Motor bereits ausgeschaltet ist, kann ein angeschlossenes elektrisches Element die Batterie entladen. | ||
Sicherungskasten im Motorraum (Schaltgetriebe)
| Nr | Beschreibung | Amp [A] |
| 1 | Lichtmaschine | 175 |
| 2 | Nicht belegt | – |
| 3 | Innenraum | 80 |
| 4 | Zusätzliche elektrische Heizung | 60 |
| 5 | Innenraum | 40 |
| 6 | Glühkerzen; Kühlmittelgebläse. | 50 |
| 7 | Elektrohydraulische Servolenkung | 50 |
| 8 | ABS oder TCS oder ESP | 25 |
| 9 | Kühlerlüfter | 30 |
| 10 | Kühlerlüfter | 5 |
| 11 | ABS oder TCS oder ESP | 40 |
| 13 | Automatikgetriebe | 5 |
| Zusätzliche elektrische Heizung | 30 |
Sicherungskasten im Motorraum (Automatikgetriebe)
| Nr. | Beschreibung | Amp [A] |
| 1 | Lichtmaschine | 175 |
| 2 | Intern | 80 |
| 3 | Elektrische Zusatzheizung | 60 |
| 4 | ABS oder TCS oder ESP | 40 |
| 5 | Elektrohydraulische Servolenkung | 50 |
| 6 | Glühkerzen | 50 |
| 7 | ABS oder TCS oder ESP | 25 |
| 8 | Kühlerlüfter | 30 |
| 9 | Klimaanlage | 5 |
| 10 | Kühlerlüfter | 40 |
| 11 | Zentrales Steuermodul | 5 |
| 12 | Automatikgetriebe | 5 |
| Elektrische Zusatzheizung | 30 |
Skoda Roomster (2010-2011) – Sicherungskastenbelegung
Baujahr: 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster (2010-2011) ist die Sicherung 47 im Sicherungskasten am Armaturenbrett.
Sicherungskasten am Armaturenbrett
| Nr. | Beschreibung | Amp [A] |
| 1 | Nicht zugewiesen | – |
| 2 | Start/Stopp | 5 |
| 3 | Blinkerset; Scheinwerfer-Durchflussregelung. | 10 |
| 4 | ABS-Steuergerät | 5 |
| 5 | Benzinmotor: Tempomat. | 5 |
| 6 | Rückfahrlicht (Schaltgetriebe) | 10 |
| 7 | Zündung | 15 |
| Motorsteuergerät; Automatikgetriebe. | 7,5 | |
| 8 | Bremspedalschalter; Kühlmittelgebläse. | 5 |
| 9 | Heizungssteuerung; Klimaanlagensteuergerät; Parkassistent; Kurvenlichtsteuergerät; Kühlgebläse. | 5 |
| 10 | Nicht zugewiesen | – |
| 11 | Spiegelverstellung | 5 |
| 12 | Steuergerät für Anhängererkennung | 5 |
| 13 | Automatikgetriebe-Steuergerät | 5 |
| 14 | Motor für Halogenscheinwerfer mit Kurvenlichtfunktion. | 10 |
| 15 | PDA-Navigation | 5 |
| 16 | Elektrohydraulische Servolenkung | 5 |
| 17 | Radio | 10 |
| Tagfahrlicht | 7,5 | |
| 18 | Spiegelheizung | 5 |
| 19 | Kontakt S. | 5 |
| 20 | Motorsteuergerät | 5 |
| Motorsteuergerät | 7,5 | |
| Kraftstoffpumpenrelais | 15 | |
| Kraftstoffpumpensteuergerät | 15 | |
| 21 | Rückfahrlicht; Nebelscheinwerfer mit „CORNER“-Funktion. | 10 |
| 22 | Heizungssteuerung; Klimaanlagensteuergerät; Parkassistent; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESP; Fahrzeugspannungssteuergerät; Multifunktionslenkrad. | 7,5 |
| 23 | Innenbeleuchtung, Handschuhfach und Kofferraum; Seitenleuchten. | 15 |
| 24 | Zentrales Fahrzeugsteuergerät | 5 |
| 25 | Sitzheizung | 20 |
| 26 | Heckscheibenwischer | 10 |
| 27 | Nicht zugewiesen | – |
| 28 | Benzinmotor: AKF-Ventil; Regelventil. | 10 |
| 29 | Einspritzung, Wasserpumpe | 10 |
| 30 | Kraftstoffpumpe | 15 |
| Zündung | 20 | |
| Tempomat; PTC-Relaisfunktion. | 5 | |
| 31 | Lambdasonde | 10 |
| 32 | Hochdruckpumpe; Druckventil. | 15 |
| 33 | Motorsteuergerät | 30/15 |
| 34 | Motorsteuergerät | 15 |
| Vakuumpumpe | 20 | |
| 35 | Zündschlüsselversorgung | 5 |
| 36 | Fernlicht | 15 |
| 37 | Nebelschlussleuchte | 7,5 |
| 38 | Nebelscheinwerfer | 10 |
| 39 | Lüfter | 30 |
| 40 | Beheizte Düsen für Frontscheibenwischer; Scheibenwischer. | 15 |
| 41 | Nicht zugewiesen | – |
| 42 | Heckscheibenheizung | 25 |
| 43 | Hupe | 20 |
| 44 | Frontscheibenwischer | 20 |
| 45 | Zentrales Steuerungssystem für Komfortsystem | 25/10 |
| 46 | Diebstahlwarnanlage | 15 |
| 47 | Zigarettenanzünder, Steckdose im Kofferraum a) | 15 |
| 48 | ABS | 15 |
| 49 | Blinker; Bremslichter. | 15 |
| 50 | Radio | 10 |
| 51 | Elektrisches Fenster (vorne und hinten) – linke Seite. | 25 |
| 52 | Elektrisches Fenster (vorne und hinten) – rechte Seite. | 25 |
| 53 | Parklicht – linke Seite | 5 |
| Elektrisches Schiebe- und Ausstelldach | 25 | |
| 54 | Diebstahlwarnanlage | 15/5 |
| 55 | DSG-Automatikgetriebe-Steuergerät | 30 |
| 56 | Scheinwerferreinigungsanlage | 25 |
| Parklicht – rechte Seite | 5 | |
| 57 | Linker Scheinwerfer, Scheinwerfer-Leuchtweitenregulierung | 15 |
| 58 | Rechtes Fernlicht | 15 |
| a) Wenn der Motor bereits ausgeschaltet ist, kann das angeschlossene elektrische Element die Batterie entladen. | ||
Sicherungsplan im Motorraum (Schaltgetriebe, Automatikgetriebe DSG)
| Nummer | Beschreibung | Amp [A] |
| 1 | Lichtmaschine | 175 |
| 2 | Nicht zugewiesen | – |
| 3 | Innenraum | 80 |
| 4 | Zusatzheizung elektrisch | 60 |
| 5 | Innenraum | 40 |
| 6 | Glühkerzen; Kühlmittelgebläse. | 50 |
| 7 | Elektrohydraulische Servolenkung | 50 |
| 8 | ABS oder TCS oder ESP | 25 |
| 9 | Kühlerlüfter | 30 |
| 10 | Kühlerlüfter | 5 |
| 11 | ABS oder TCS oder ESP | 40 |
| 13 | Automatikgetriebe | 5 |
| Zusatzheizung elektrisch | 40 |
Sicherungsplan im Motorraum (Automatikgetriebe)
| Nr | Beschreibung | Amp [A] |
| 1 | Dynamo | 175 |
| 2 | Intern | 80 |
| 3 | Zusätzliche elektrische Heizung | 60 |
| 4 | ESP | 40 |
| 5 | Elektrohydraulische Servolenkung | 50 |
| 6 | Glühkerzen | 50 |
| 7 | ESP | 25 |
| 8 | Kühlerlüfter | 30 |
| 9 | Klimaanlage | 5 |
| 10 | ABS | 40 |
| 11 | Zentrales Steuergerät | 5 |
| 12 | Automatikgetriebe | 5 |
| Zusätzliche elektrische Heizung | 40 |
Skoda Roomster (2012) – Sicherungskastenplan
Baujahr: 2012.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster (2013) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten auf dem Armaturenbrett
| Nr. | Beschreibung |
| 1 | Kontakt S. |
| 2 | Start/Stopp |
| 3 | Blinkerset; Scheinwerfer-Durchflussregelung. |
| 4 | ABS-Steuergerät |
| 5 | Benzinmotor: Geschwindigkeitsregelsystem |
| 6 | Rückfahrlicht (Schaltgetriebe) |
| 7 | Zündung |
| Motorsteuergerät; Automatikgetriebe. | |
| 8 | Bremspedalschalter; Kühlmittelgebläse. |
| 9 | Heizungssteuerung; Klimaanlagensteuergerät; Parkassistent; Kurvenlichtsteuergerät; Kühlgebläse. |
| 10 | Klimaanlage |
| 11 | Spiegelverstellung |
| 12 | Steuergerät für Anhängererkennung |
| 13 | Automatikgetriebe-Steuergerät |
| 14 | Motor für Halogenscheinwerfer mit Kurvenlichtfunktion. |
| 15 | PDA-Radionavigationssystem |
| 16 | Elektronisch gesteuerte Servolenkung |
| 17 | START – STOP – Radio |
| Tagfahrlicht | |
| 18 | Spiegelheizung |
| 19 | Kontakt S. |
| 20 | Diebstahlwarnanlage |
| 21 | Rückfahrlicht; Nebelscheinwerfer mit „CORNER“-Funktion. |
| 22 | Heizungssteuerung; Klimaanlagensteuergerät; Parkassistent; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESP; Fahrzeugspannungssteuergerät; Multifunktionslenkrad. |
| 23 | Innenbeleuchtung, Steckdose und Kofferraum; Seitenleuchten. |
| 24 | Zentrales Fahrzeugsteuergerät |
| 25 | Sitzheizung |
| 26 | Heckscheibenwischer |
| 27 | Telefonvorbereitung |
| 28 | Benzinmotor: AKF-Ventil, Regelventil. |
| 29 | Einspritzung; Wasserpumpe. |
| 30 | Kraftstoffpumpe |
| Zündung | |
| Tempomat; PTC-Relaisbetrieb. |
| 31 | Lambdasonde |
| 32 | Hochdruckpumpe; Druckventil. |
| 33 | Motorsteuergerät |
| 34 | Motorsteuergerät |
| Vakuumpumpe | |
| 35 | Zündschlüsselversorgung |
| 36 | Hauptscheinwerfer |
| 37 | Nebelschlussleuchte hinten |
| 38 | Nebelscheinwerfer |
| 39 | Lüfter |
| 40 | Beheizte Düsen für Frontscheibenwischer; Scheibenwischer. |
| 41 | Nicht zugewiesen |
| 42 | Heckscheibenheizung |
| 43 | Hupe |
| 44 | Frontscheibenwischer |
| 45 | Zentrales Steuermodul für das Komfortsystem |
| 46 | Motorsteuergerät |
| Motorsteuergerät | |
| Kraftstoffpumpenrelais | |
| 47 | Zigarettenanzünder; Steckdose im Kofferraum. |
| 48 | ABS, START-STOP – DC/DC-Wandler ESP |
| 49 | Blinker; Bremslichter. |
| 50 | START-STOP – Infotainment mit DC/DC-Wandler |
| Radio | |
| 51 | Elektrisches Fenster (vorne und hinten) – linke Seite. |
| 52 | Elektrisches Fenster (vorne und hinten) – rechte Seite. |
| 53 | Parklicht – linke Seite |
| Elektrisches Schiebedach | |
| 54 | START-STOP – Anzeigesatz |
| Diebstahlwarnanlage | |
| 55 | DSG-Automatikgetriebe-Steuergerät |
| 56 | Scheinwerferreinigungsanlage |
| Parklicht – rechte Seite | |
| 57 | Linker Abblendlichtscheinwerfer; Scheinwerfer-Leuchtweitenregulierung. |
| 58 | Abblendlichtscheinwerfer auf der rechten Seite |
| a) Wenn der Motor bereits ausgeschaltet ist, kann das angeschlossene elektrische Element die Batterie entladen. | |

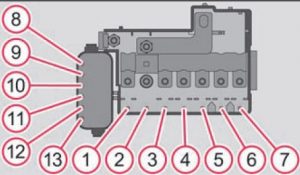

Sicherungskasten im Motorraum (Schaltgetriebe, Automatikgetriebe DSG)
| Nr. | Beschreibung |
| 1 | Lichtmaschine |
| 2 | Nicht zugewiesen |
| 3 | Innenraum |
| 4 | Elektrische Zusatzheizung |
| 5 | Innenraum |
| 6 | Glühkerzen; Kühlmittelgebläse. |
| 7 | Elektrohydraulische Servolenkung |
| 8 | ABS oder TCS oder ESP |
| 9 | Kühlerlüfter |
| 10 | Automatikgetriebe |
| 11 | ABS oder TCS oder ESP |
| 12 | Zentrales Steuermodul |
| 13 | Elektrische Zusatzheizung |

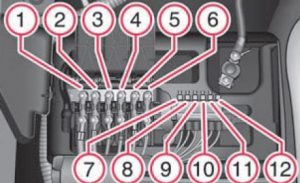

Sicherungskasten im Motorraum (Automatikgetriebe)
| Nummer | Beschreibung |
| 1 | Generator |
| 2 | Intern |
| 3 | Elektrische Zusatzheizung |
| 4 | ESP |
| 5 | Elektrohydraulische Servolenkung |
| 6 | Glühkerzen |
| 7 | ESP |
| 8 | Kühlerlüfter |
| 9 | Klimaanlage |
| 10 | ABS |
| 11 | Zentrales Steuermodul |
| 12 | Automatikgetriebe |
| Elektrische Zusatzheizung |
Skoda Roomster (2013) – Sicherungskastenplan
Baujahr: 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster (2013) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten auf dem Armaturenbrett
| Nr. | Beschreibung |
| 1 | Kontakt S. |
| 2 | START-STOP; Klimaanlage. |
| 3 | Blinkerset; Scheinwerfer-Durchflussregelung. |
| 4 | ABS-Steuergerät; START-STOP-Taste. |
| 5 | Benzinmotor: Geschwindigkeitsregelsystem |
| 6 | Rückfahrlicht (Schaltgetriebe) |
| 7 | Zündung; Motorsteuergerät; Automatikgetriebe. |
| 8 | Bremspedalschalter; Kupplungspedalschalter. |
| 9 | Heizungssteuerung; Klimaanlagensteuergerät; Parkassistent; Kurvenlichtsteuergerät; Kühlerlüfter; Scheibenwischerdüsen. |
| 10 | Scheibenwischer- und Sprühsystem der Frontscheibe |
| 11 | Spiegelverstellung |
| 12 | Steuergerät für Anhängererkennung |
| 13 | Automatikgetriebe-Steuergerät |
| 14 | Motor für Halogenscheinwerfer mit Kurvenlichtfunktion. |
| 15 | PDA-Navigationssystem |
| 16 | Elektrohydraulische Servolenkung |
| 17 | START-STOP (Radio); Tagfahrlicht. |
| 18 | Spiegelheizung |
| 19 | Kontakt S. |
| 20 | Alarm |
| 21 | Rückfahrlicht; Nebelscheinwerfer mit CORNER-Funktion. |
| 22 | Heizungssteuerung; Klimaanlagensteuergerät; Parkassistent; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESC; Fahrzeugspannungssteuergerät; Multifunktionslenkrad. |
| 23 | Innenbeleuchtung, Handschuhfach und Kofferraum; Seitenleuchten. |
| 24 | Zentrales Steuergerät |
| 25 | Sitzheizung |
| 26 | Heckscheibenwischer |
| 27 | Telefonvorbereitung |
| 28 | Benzinmotor: AKF-Ventil, Regelklappe. |
| 29 | Einspritzung; Kühlmittelpumpe. |
| 30 | Kraftstoffpumpe; Zündung; Tempomat; PTC-Relaisbetrieb. |
| 31 | Lambdasonde |
| 32 | Hochdruckkraftstoffpumpe; Druckventil. |
| 33 | Motorsteuergerät |
| 34 | Motorsteuergerät; Vakuumpumpe. |
| 35 | Zündschlüsselversorgung |
| 36 | Hauptsatz |
| 37 | Nebelschlussleuchte; DC/DC-Wandler START-STOP. |
| 38 | Nebelscheinwerfer |
| 39 | Heizungsgebläse |
| 40 | Nicht zugewiesen |
| 41 | Nicht zugewiesen |
| 42 | Heckscheibenheizung |
| 43 | Hupe |
| 44 | Scheibenwischer |
| 45 | Zentrales Steuermodul für das Komfortsystem |
| 46 | Motorsteuergerät; Kraftstoffpumpe. |
| 47 | Zigarettenanzünder; Steckdose im Kofferraum. |
| 48 | ABS; START-STOP (DC/DC) ESP-Wandler. |
| 49 | Blinker; Bremslichter. |
| 50 | Infotainment mit START-STOP (DC/DC) Wandler; Radio. |
| 51 | Elektrisches Fenster (vorne und hinten) – linke Seite. |
| 52 | Elektrisches Fenster (vorne und hinten) – rechte Seite. |
| 53 | Parklicht = linke Seite; Elektrisch betätigtes Schiebe- und Ausstelldach. |
| 54 | START-STOP (Anzeigesatz); Alarm. |
| 55 | Automatikgetriebe-Steuergerät |
| 56 | Scheinwerferwaschanlage; Parklichter – rechte Seite. |
| 57 | Linker Abblendlichtscheinwerfer; Scheinwerfer-Leuchtweitenregulierung. |
| 58 | Abblendlichtscheinwerfer auf der rechten Seite |

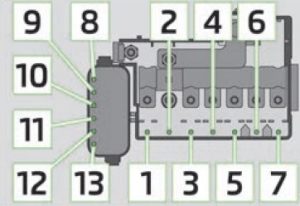

Sicherungskasten im Motorraum
| Nummer | Beschreibung |
| 1 | Generator |
| 2 | Nicht zugewiesen |
| 3 | Innenraum |
| 4 | Zusätzliche elektrische Heizung |
| 5 | Innenraum |
| 6 | Glühkerzen; Kühlmittelgebläse. |
| 7 | Elektrohydraulische Servolenkung |
| 8 | ABS oder TCS oder ESP |
| 9 | Kühlerlüfter |
| 10 | Automatikgetriebe |
| 11 | ABS oder TCS oder ESP |
| 12 | Zentrales Steuergerät |
| 13 | Zusätzliche elektrische Heizung |
Skoda Roomster (2014) – Sicherungsplan
Baujahr: 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster (2014) ist die Sicherung 47 im Sicherungskasten im Motorraum.
Sicherungskasten im Armaturenbrett
| Nr. | Beschreibung |
| 1 | Kontakt S. |
| 2 | START-STOP; Klimaanlage. |
| 3 | Blinkerset; Scheinwerfer-Durchflussregelung. |
| 4 | ABS-Steuergerät; START-STOP-Taste. |
| 5 | Benzinmotor: Geschwindigkeitsregelsystem |
| 6 | Rückfahrscheinwerfer (Schaltgetriebe) |
| 7 | Zündung; Motorsteuerung; Automatikgetriebe. |
| 8 | Bremspedalschalter; Kupplungspedalschalter. |
| 9 | Heizungssteuerung; Klimaanlagensteuerung; Parkassistenz; Kurvenlichtsteuerung; Kühlerlüfter; Scheibenwischerdüsen. |
| 10 | Scheibenwischer- und Waschanlage |
| 11 | Spiegeleinstellung |
| 12 | Steuergerät für Anhängererkennung |
| 13 | Steuergerät Automatikgetriebe |
| 14 | Motor für Halogenscheinwerfer mit Kurvenlichtfunktion. |
| 15 | PDA-Navigationssystem |
| 16 | Elektrohydraulische Servolenkung |
| 17 | Stromversorgung Lichtschalter |
| 18 | Spiegelheizung |
| 19 | Kontakt S. |
| 20 | Alarm |
| 21 | Rückfahrscheinwerfer; Nebelscheinwerfer mit CORNER-Funktion. |
| 22 | Heizungsbedienelemente; Klimaanlagensteuergerät; Parkassistenz; Mobiltelefon; Blinkerset; Lenkwinkelsensor; ESC; Fahrzeugspannungssteuergerät; Multifunktionslenkrad. |
| 23 | Innenbeleuchtung, Steckdose und Kofferraum; Seitenleuchten. |
| 24 | Zentrales Steuergerät |
| 25 | Sitzheizung |
| 26 | Heckscheibenwischer |
| 27 | Telefonvorbereitung |
| 28 | Benzinmotor: AKF-Ventil, Regelventil. |
| 29 | Einspritzung, Kühlmittelpumpe |
| 30 | Kraftstoffpumpe; Zündung; Tempomat; PTC-Relaisbetrieb. |
| 31 | Lambdasonde |
| 32 | Hochdruckkraftstoffpumpe; Druckventil. |
| 33 | Motorsteuergerät |
| 34 | Motorsteuerung, Vakuumpumpe |
| 35 | Tagfahrlicht; Funkgerät für Fahrzeuge mit START-STOP-Funktion. |
| 36 | Hauptkabelbaum |
| 37 | Nebelschlussleuchte; DC/DC-Wandler START-STOP |
| 38 | Nebelscheinwerfer |
| 39 | Heizungslüfter |
| 40 | Nicht zugewiesen |
| 41 | Nicht zugewiesen |
| 42 | Heckscheibenheizung |
| 43 | Hupe |
| 44 | Scheibenwischer |
| 45 | Zentrales Steuergerät für das Komfortsystem |
| 46 | Motorsteuerung, Kraftstoffpumpe |
| 47 | Zigarettenanzünder, Steckdose im Kofferraum |
| 48 | ABS; START-STOP-Betriebswandler (DC/DC); ESP. |
| 49 | Blinker, Bremslichter |
| 50 | Infotainment mit START-STOP-Wandler (DC/DC); Funkgerät. |
| 51 | Elektrisches Fenster (vorne und hinten) – linke Seite. |
| 52 | Elektrisches Fenster (vorne und hinten) – rechte Seite. |
| 53 | Parklicht = linke Seite; Elektrisch verschiebbares und klappbares Dach. |
| 54 | START-STOP (Anzeigesatz); Alarm. |
| 55 | Steuergerät Automatikgetriebe |
| 56 | Scheinwerferwaschanlage; Parklichter – rechte Seite. |
| 57 | Linker Abblendscheinwerfer; Scheinwerfer-Reichweitenregulierung. |
| 58 | Rechte Abblendscheinwerfer |
Sicherungsplan im Motorraum
| Nummer | Beschreibung |
| 1 | Lichtmaschine |
| 2 | Nicht zugewiesen |
| 3 | Innenraum |
| 4 | Zusatzheizung elektrisch |
| 5 | Innenraum |
| 6 | Glühkerzen; Kühlmittelgebläse. |
| 7 | Elektrohydraulische Servolenkung |
| 8 | ABS oder TCS oder ESP |
| 9 | Kühlerlüfter |
| 10 | Automatikgetriebe |
| 11 | ABS oder TCS oder ESP |
| 12 | Zentrales Steuermodul |
| 13 | Zusatzheizung elektrisch |
Skoda Roomster (2015) – Sicherungskastenplan
Baujahr: 2015.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Roomster (2015) ist die Sicherung 47 im Sicherungskasten auf dem Armaturenbrett.
Sicherungskasten auf dem Armaturenbrett
| Nr. | Beschreibung |
| 1 | Kontakt S. |
| 2 | START-STOP; Klimaanlage. |
| 3 | Anzeigeinstrumente; Scheinwerfer-Winkeleinstellung. |
| 4 | ABS-Steuergerät; START-STOP-Taste. |
| 5 | Benzinmotor: Geschwindigkeitsregelsystem. |
| 6 | Rückfahrlicht (Schaltgetriebe). |
| 7 | Zündung; Motorsteuerung; Automatikgetriebe. |
| 8 | Bremspedalschalter; Kupplungspedalschalter. |
| 9 | Heizungssteuerung; Klimaanlagensteuerung; Parkassistenz; Kurvenlichtsteuerung; Kühlerlüfter; Scheibenwaschdüsen. |
| 10 | Scheibenwischer- und Waschanlage |
| 11 | Spiegeleinstellung |
| 12 | Steuergerät für Anhängererkennung |
| 13 | Steuergerät Automatikgetriebe |
| 14 | Motor für Halogenscheinwerfer mit Kurvenlichtfunktion. |
| 15 | PDA-Navigationssystem |
| 16 | Elektrohydraulische Servolenkung |
| 17 | Stromversorgung Lichtschalter |
| 18 | Spiegelheizung |
| 19 | Kontakt S. |
| 20 | Alarm |
| 21 | Rückfahrlicht; Nebelscheinwerfer mit CORNER-Funktion. |
| 22 | Heizungsbedienelemente; Klimaanlagensteuergerät; Parkassistenz; Mobiltelefon; Anzeigeinstrumente; Lenkwinkelsensor; ESC; Fahrzeugspannungssteuergerät; Multifunktionslenkrad. |
| 23 | Innenbeleuchtung; Steckdose und Kofferraum; Seitenlichter. |
| 24 | Zentrales Steuergerät |
| 25 | Sitzheizung |
| 26 | Heckscheibenwischer |
| 27 | Telefonvorbereitung |
| 28 | Benzinmotor: AKF-Ventil, Regelventil. |
| 29 | Einspritzung; Kühlmittelpumpe. |
| 30 | Kraftstoffpumpe; Zündung; Tempomat; PTC-Relaisbetrieb. |
| 31 | Lambdasonde |
| 32 | Hochdruckkraftstoffpumpe; Druckventil. |
| 33 | Motorsteuergerät |
| 34 | Motorsteuerung; Vakuumpumpe. |
| 35 | Tag-/Nachtlicht/Radio für Fahrzeuge mit START-STOP-Funktion |
| 36 | Hauptkabelbaum |
| 37 | Nebelschlussleuchte; DC/DC-Wandler START-STOP. |
| 38 | Nebelscheinwerfer |
| 39 | Heizungslüfter |
| 40 | Nicht zugewiesen |
| 41 | Nicht zugewiesen |
| 42 | Heckscheibenheizung |
| 43 | Hupe |
| 44 | Wischer |
| 45 | Zentrales Steuergerät für das Komfortsystem |
| 46 | Motorsteuerung, Kraftstoffpumpe |
| 47 | Zigarettenanzünder, Steckdose im Kofferraum |
| 48 | ABS; START-STOP-Wandler (DC/DC); ESP. |
| 49 | Blinker, Bremslichter |
| 50 | Infotainment mit START-STOP-Wandler (DC/DC); Radio. |
| 51 | Elektrisches Fenster (vorne und hinten) – linke Seite. |
| 52 | Elektrisches Fenster (vorne und hinten) – rechte Seite. |
| 53 | Parklicht = linke Seite; Elektrisch betätigtes Schiebe- und Klappdach. |
| 54 | START-STOP (Blinkleuchten); Alarm, |
| 55 | Steuergerät Automatikgetriebe |
| 56 | Scheinwerfer-Waschdüsen; Parklicht – rechte Seite. |
| 57 | Linker Abblendscheinwerfer; Scheinwerfer-Winkeleinstellung. |
| 58 | Abblendscheinwerfer auf der rechten Seite |
Sicherungskasten im Motorraum
| Nummer | Beschreibung |
| 1 | Generator |
| 2 | Nicht zugewiesen |
| 3 | Innenraum |
| 4 | Zusatzheizung elektrisch |
| 5 | Innenraum |
| 6 | Zündkerze; Kühlmittelgebläse. |
| 7 | Elektrohydraulische Servolenkung |
| 8 | ABS oder TCS oder ESP |
| 9 | Kühlerlüfter |
| 10 | Automatikgetriebe |
| 11 | ABS oder TCS oder ESP |
| 12 | Zentrales Steuermodul |
| 13 | Zusatzheizung elektrisch |
Über Skoda Roomster (2006-2015)
Der Skoda Roomster, produziert von 2006 bis 2015, ist ein kompaktes MPV, das Praktikabilität mit einem einzigartigen Design verbindet. Dieses Modell ist bekannt für seine Geräumigkeit und seinen flexiblen Innenraum, der komfortables Reisen für Familien und Einzelpersonen ermöglicht. Der Roomster war mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, die eine ausgewogene Leistung und einen effizienten Kraftstoffverbrauch boten. Dank seines charakteristischen Aussehens und seiner funktionalen Eigenschaften erfreute sich der Roomster großer Beliebtheit bei Fahrern, die ein zuverlässiges und praktisches Fahrzeug suchten.
Sicherungskastenplan Skoda Roomster
Diese Seite zeigt den Sicherungskastenplan für das Modell Skoda Roomster, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum, unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit Ihres Fahrzeugs.
