Skoda Kodiaq (2016-2022) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Škoda Kodiaq (2016-2022), erhalten Informationen über die Position der Sicherungspaneele im Fahrzeuginneren und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Škoda Kodiaq (2016-2019) – Sicherungskastenbelegung
Baujahr: 2016, 2017, 2018, 2019.
Die Sicherung des Zigarettenanzünders (Steckdose) im Škoda Kodiaq (2016-2019) ist die Sicherung 40 im Sicherungskasten auf dem Armaturenbrett.

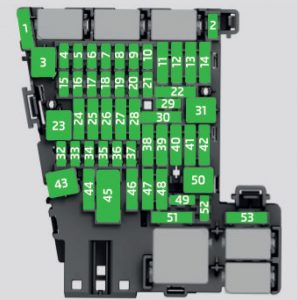

Sicherungskasten auf dem Armaturenbrett
| Nummer | Beschreibung |
| 1 | Nicht belegt |
| 2 | Nicht belegt |
| 3 | Nicht belegt |
| 4 | Beheiztes Lenkrad |
| 5 | Datenbus |
| 6 | Automatikgetriebe |
| 7 | Klimaanlage, Empfänger für Standheizung;
Beheizbare Heckscheibe; Beheizbare Frontscheibe; Klimaanlage hinten. |
| 8 | Lichtschalter;
Regensensor; Feststellbremse; Innenbeleuchtung; Alarmanlagensensor; Scheinwerfer. |
| 9 | Bedienhebel unter dem Lenkrad |
| 10 | Infotainment-Display |
| 11 | Licht – links |
| 12 | Infotainment;
ExBoxM2 (betrifft Südkorea). |
| 13 | Gurtstraffer links |
| 14 |
Gebläse für Klimaanlage und Heizung. |
| 15 | Elektrische Lenkradsperre |
| 16 | USB-Anschluss;
Diagnosestecker; Phonebox/ |
| 17 | Kombiinstrument;
Alarmanschluss. |
| 18 | Rückfahrkamera |
| 19 | KESSY |
| 20 | SCR |
| 21 | Allradantrieb |
| 22 | Anhängerkupplung |
| 23 | Panorama-Schiebe-/Ausstelldach |
| 24 | Licht – rechts |
| 25 | Zentralverriegelung – vordere und hintere linke Tür;
Elektrisches Fenster – links; Linke Außenspiegel: Heizung, Klappfunktion, Spiegelflächenverstellung. |
| 26 | Beheizbare Vordersitze |
| 27 | Innenbeleuchtung |
| 28 | Anhänger – Steckdose |
| 29 | Nicht belegt |
| 30 | Dämpfereinstellung |
| 31 | Nicht belegt |
| 32 | Parklenkassistent (Parkassistent) |
| 33 | Airbag |
| 34 | Klimaanlage;
Rückfahrlichtschalter; Spiegel mit automatischer Abblendfunktion; Sitzheizung; Feststellbremse; Lichtschalter; Schalterleiste; Zusatzheizung elektrisch. |
| 35 | Diagnosestecker;
Kamera; Radar. |
| 36 | AFS-Scheinwerfer – rechts |
| 37 | AFS-Scheinwerfer – links |
| 38 | Abnehmbare Vorrichtung – Steckdose |
| 39 | Zentralverriegelung – vordere und hintere rechte Tür,
elektrisches Fenster – rechts Rechte Außenspiegel: Heizung, Klappfunktion, Spiegelflächenverstellung. |
| 40 | 12 V Steckdose |
| 41 | Gurtstraffer rechts |
| 42 | Kofferraumverriegelung;
Scheinwerferreinigungsanlage; Front- und Heckscheibenwaschanlage. |
| 43 | Musikverstärker |
| 44 | Abnehmbare Vorrichtung – Steckdose |
| 45 | Elektrische Fahrersitzverstellung |
| 46 | 230 V Stromversorgung. |
| 47 | Heckscheibenwischer |
| 48 | Toter-Winkel-Erkennung |
| 49 | Motorstart, Kupplungspedalschalter |
| 50 | Kofferraumöffnung |
| 51 | Beheizbare Rücksitze |
| 52 | Beheizbare Vordersitze |
| 53 | Beheizbare Heckscheibe |

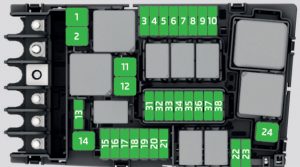

Sicherungskasten im Motorraum
| Nr. | Beschreibung |
| 1 | ESC;
Feststellbremse. |
| 2 | ESC |
| 3 | Motorsteuerungssystem |
| 4 | Kühlerlüfter;
Kraftstoffdruckregelventil; Zusatzheizung elektrisch; Motorkomponenten. |
| 5 | Zündung;
Kraftstoffpumpe; Ölstands- und Temperatursensor; Motorkomponenten. |
| 6 | Bremsensor |
| 7 | Kühlmittelpumpe;
Ablassventil; Motorkomponenten. |
| 8 | Lambdasonde |
| 9 | Kühlmittelpumpe;
Zündung; Heizung; Luftmassenmesser; Motorkomponenten. |
| 10 | Kraftstoffpumpe |
| 11 | Zusatzheizung elektrisch;
Beheizbare Frontscheibe. |
| 12 | Zusatzheizung elektrisch |
| 13 | Automatikgetriebe |
| 14 | Nicht belegt |
| 15 | Hupe |
| 16 | Starten |
| 17 | ESC;
Motorsteuergerät; Spule des Hauptrelais. |
| 18 | Zusätzliche elektrische Heizung;
Kühlerlüfter; Entlüftungsventil; Öltemperatursensor; Ventil des Aktivkohlefilters; Ventil des Saugrohrs. |
| 19 | Bürsten |
| 20 | Diebstahlwarnanlage |
| 21 | Nicht belegt |
| 22 | Motorsteuerungssystem |
| 23 | Starten |
| 24 | Zusätzliche elektrische Heizung |
| 31 | Nicht belegt |
| 32 | Nicht belegt |
| 33 | SCR |
| 34 | Nicht belegt |
| 35 | Nicht belegt |
| 36 | Nicht belegt |
| 37 | Aux |
| 38 | Nicht belegt |
Skoda Kodiaq – Sicherungskastenbelegung
Baujahr: 2020, 2021.
Die Sicherung des Zigarettenanzünders (Steckdose) im Skoda Kodiaq ist die Sicherung 40 im Sicherungskasten im Innenraum.
2020

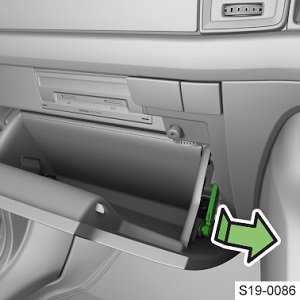

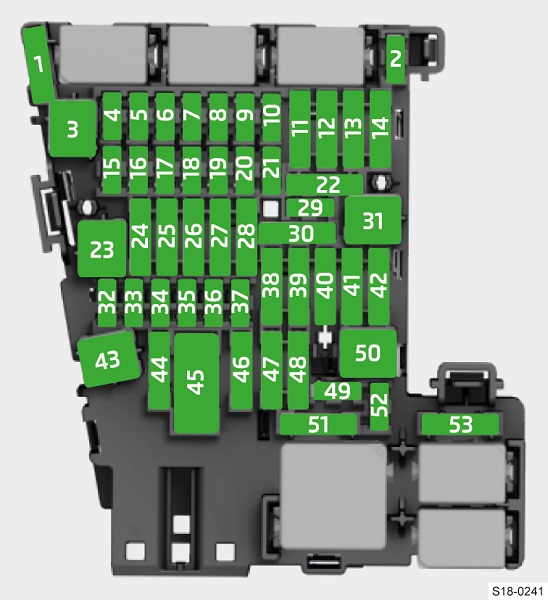

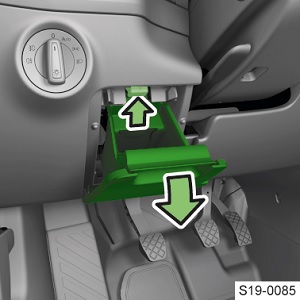

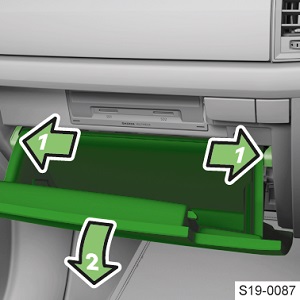

Sicherungen im Armaturenbrett
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | SCR (AdBlue®) |
| 2 | Lenkradheizung |
| 3 | Unbelegt |
| 4 | Alarmanlage |
| 5 | Datenbus |
| 6 | Automatikgetriebe |
| 7 | Klimaanlage; Empfänger für Standheizung; Front- und Heckscheibenheizung; Reifendrucksensor. |
| 8 | Lichtschalter; Regensensor; Parkbremse; Ambientebeleuchtung; Alarmanlagensensor; Frontscheinwerfer. |
| 9 | Bedienhebel unter dem Lenkrad |
| 10 | Infotainment-Display |
| 11 | Fahrzeugbeleuchtung – linke Seite |
| 12 | Infotainment-Gerät |
| 13 | Sicherheitsgurtstraffer – linke Seite |
| 14 | Klimaanlagengebläse, Heizung |
| 15 | Elektrische Lenkradsperre |
| 16 | USB-Anschlüsse; Diagnosebuchse; Phonebox. |
| 17 | Kombiinstrument; Notrufnummer. |
| 18 | Rückfahrkamera; Area View |
| 19 | KESSY (schlüsselloses Zentralverriegelungs- und Startsystem) |
| 20 | SCR (AdBlue®); Vakuumpumpe für Bremsanlage. |
| 21 | Allradantrieb |
| 22 | Anhängerkupplung |
| 23 | Panorama-Schiebedach |
| 24 | Fahrzeugbeleuchtung – rechte Seite |
| 25 | Zentralverriegelung – vordere linke und hintere linke Tür; Fensterheber links; Heizung linker Außenspiegel; Spiegelfunktion klappbar, Spiegelflächenverstellung. |
| 26 | Sitzheizung vorne |
| Nummer | Beschreibung |
|---|---|
| 27 | Innenbeleuchtung |
| 28 | Anhängerkupplung |
| 29 | USB-Ladefunktion – hinten und im Rückspiegel |
| 30 | Dämpfereinstellung |
| 31 | Kofferraumöffnung |
| 32 | Parklenkassistent; Parkassistent; Toter-Winkel-Erkennung. |
| 33 | Airbag |
| 34 | Klimaanlage; Rückfahrlichtschalter; Rückspiegel mit automatischer Abblendfunktion; Sitzheizung; Parkbremse; Lichtschalter; Tastenfeld. |
| 35 | Diagnosebuchse; Kamera; Radarsensor. |
| 36 | LED-Scheinwerfer – rechts |
| 37 | LED-Scheinwerfer – links |
| 38 | Anhängerkupplung |
| 39 | Zentralverriegelung – vordere rechte und hintere rechte Tür; Fensterheber rechts; Heizung rechter Rückspiegel; Spiegelfunktion klappbar, Spiegelflächenverstellung. |
| 40 | 12 V Steckdose |
| 41 | Sicherheitsgurtstraffer – rechte Seite |
| 42 | Kofferraumverriegelung; Scheinwerferreinigungsanlage; Front- und Heckscheibenwaschanlage. |
| 43 | Musikverstärker |
| 44 | Anhängerkupplung |
| 45 | Elektrische Fahrersitzverstellung |
| 46 | 230 V Steckdose |
| 47 | Heckscheibenwaschanlage |
| 48 | Sport-Soundgenerator |
| 49 | Motorstart; Kupplungspedalschalter. |
| 50 | Unbelegt |
| 51 | Sitzheizung hinten |
| 52 | Vordersitzbelüftung |
| 53 | Heckscheibenheizung |

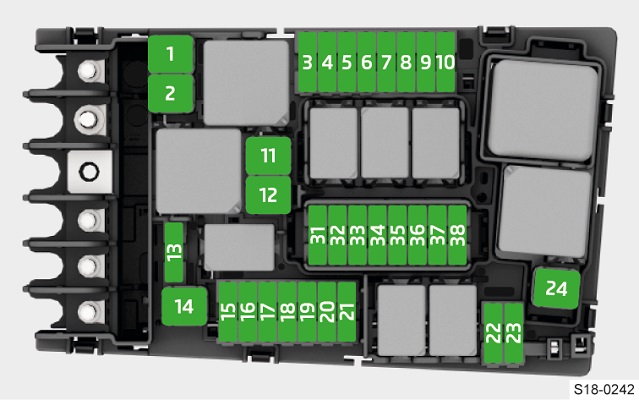

Sicherungen im Motorraum
| Nummer | Beschreibung |
|---|---|
| 1 | ESC-Assistenzsystem; Parkbremse. |
| 2 | ESC-Assistenzsystem |
| 3 | Motorsteuerungssystem |
| 4 | Kühlerlüfter; Kraftstoffdruckregler; Elektrische Heizung; Zündkerze; Luftmassenmesser; Bremssystem; Ölstands- und Öltemperatursensor; Zündung; Motorkomponenten. |
| 5 | Motorkomponenten |
| 6 | Bremsensor |
| 7 | Kühlmittelpumpe; Abgasventil; Kurbelgehäuseentlüftung; Motorkomponenten. |
| 8 | Lambdasonde; NOx-Sensor und Partikelsensor. |
| 9 | Kühlmittelpumpe; Zündung; Motorkomponenten. |
| 10 |
Sicherungs- und Relaisbelegung – Skoda Kodiaq
Gilt für Fahrzeuge der Baujahre:
2022.
Sicherungen im Armaturenbrett
| Nummer | Beschreibung |
|---|---|
| Nummer | Beschreibung |
| 1 | SCR (AdBlue®) |
| 2 | Lenkradheizung |
| 3 | Reserve |
| 4 | Alarmanlage |
| 5 | Datenbus |
| 6 | Automatikgetriebe |
| 7 | Klimaanlage, Empfänger für Zusatzheizung, Front- und Heckscheibenheizung, Reifendruckkontrollanzeige |
| 8 | Lichtschalter, Regensensor, Parkbremse, Ambientebeleuchtung, Alarmsensor, Frontscheinwerfer |
| 9 | Bedienhebel unter dem Lenkrad |
| 10 | Infotainment-Display |
| 11 | Fahrzeugbeleuchtung – linke Seite |
| 12 | Infotainment-Gerät |
| 13 | Gurtstraffer – linke Seite |
| 14 | Klimaanlagengebläse, Heizung |
| 15 | Elektrische Lenkradsperre |
| 16 | USB-Anschlüsse, Diagnoseanschluss, Phonebox |
| 17 | Kombiinstrument, Notrufnummer |
| 18 | Rückfahrkamera, Area View |
| 19 | KESSY (schlüsselloses Zentralverriegelungs- und Startsystem) |
| 20 | SCR (AdBlue®), Vakuumpumpe Bremsanlage |
| 21 | Allradantrieb |
| 22 | Anhängerkupplung |
| 23 | Panorama-Schiebedach |
| 24 | Fahrzeugbeleuchtung – rechte Seite |
| 25 | Zentralverriegelung – vordere linke und hintere linke Tür, Fensterheber linke Seite, Heizung Außenspiegel linke Seite, Klappfunktion, Spiegelflächenverstellung |
| 26 | Sitzheizung vorne |
| Nummer | Beschreibung |
|---|---|
| 27 | Innenbeleuchtung |
| 28 | Anhängerkupplung |
| 29 | USB-Ladefunktion – hinten und am Innenspiegel |
| 30 | Dämpfereinstellung |
| 31 | Kofferraumöffnung |
| 32 | Parklenkassistent, Parkassistent, Toter-Winkel-Erkennung |
| 33 | Airbag |
| 34 | Klimaanlage, Rückfahrlichtschalter, Innenspiegel mit automatischer Abblendfunktion, Sitzheizung, Parkbremse, Lichtschalter, Tastenfeld |
| 35 | Diagnoseanschluss, Kamera, Radarsensor |
| 36 | LED-Scheinwerfer – rechts |
| 37 | LED-Scheinwerfer – links |
| 38 | Anhängerkupplung |
| 39 | Zentralverriegelung – vordere rechte und hintere rechte Tür, Fensterheber rechte Seite, Heizung Außenspiegel rechte Seite, Klappfunktion, Spiegelflächenverstellung |
| 40 | 12 V Steckdosen |
| 41 | Gurtstraffer – rechte Seite |
| 42 | Kofferraumverriegelung, Scheinwerferreinigungsanlage, Front- und Heckscheibenwischer |
| 43 | Musikverstärker |
| 44 | Anhängerkupplung |
| 45 | Elektrische Fahrersitzverstellung |
| 46 | 230 V Steckdose |
| 47 | Heckscheibenwischer |
| 48 | Sport-Soundgenerator |
| 49 | Motorstart, Kupplungspedalschalter |
| 50 | Reserve |
| 51 | Sitzheizung hinten |
| 52 | Vordersitzbelüftung, Fußraumbeleuchtung |
| 53 | Heckscheibenheizung |
Sicherungen im Motorraum
| Nummer | Beschreibung |
|---|---|
| 1 | ESC-Assistenzsystem, Parkbremse |
| 2 | ESC-Assistenzsystem |
| 3 | Motorsteuerungssystem |
| 4 | Kühlerlüfter, Kraftstoffdruckregler, elektrische Heizung, Zündkerze, Luftmassenmesser, Bremssystem, Ölstands- und Öltemperatursensor, Zündung, Motorkomponenten |
| 5 | Motorkomponenten |
| 6 | Bremsensor |
| 7 | Kühlmittelpumpe, Abgasventil, Kurbelgehäuseentlüftung, Motorkomponenten |
| 8 | Lambdasonde, NOx-Sensor und Partikelsensor |
| 9 |
