Ford EcoSport (2013-2016) – Sicherungskastenbelegung

Baujahr: 2013, 2014, 2015, 2016.

Die Sicherung des Zigarettenanzünders (Steckdose) im Ford EcoSport (2013-2016) ist die Sicherung F31 im Sicherungskasten im Fahrgastraum.

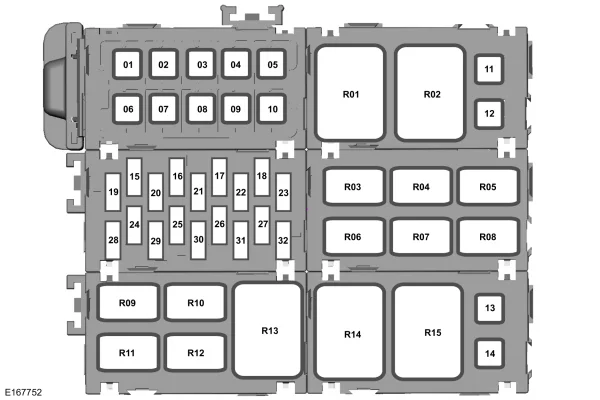

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
1	60	Sicherungskasten im Motorraum
2	40	Antiblockiersystem
3	60	Sicherungskasten im Motorraum; Steuergerätemodul des Getriebesystems.
4	40	Lüftermotor
5	60	Sicherungskasten im Fahrgastraum.
6	30	Zentralverriegelung; Diebstahlwarnanlage.
7	60	Anlasserrelais; Sicherungskasten im Fahrgastraum.
8	30	Anlassermotor
9	60	Schneller Kühlerventilator; Sicherungskasten im Motorraum.
10	30	Getriebesteuergerätemodul; Glühkerzen; Kühlerventilator bei niedriger Geschwindigkeit – 1,0 l EcoBoost.
	60
	40
11	30	Beheizbares Frontscheibenelement auf der linken Seite
12	30	Beheizbares Frontscheibenelement auf der rechten Seite
13	30	Kühlerventilator bei niedriger Geschwindigkeit – 1,5 l Duratec-16V Ti-VCT und 1,5 l Duratorq-TDCi
14	30	Getriebesteuergerätemodul
15	15	Batteriesparprogramm; Nebelscheinwerfer vorne; Fernlicht; Innenbeleuchtung; Rechter Abblendlichtscheinwerfer; Warnleuchte für Deaktivierung des Beifahrerairbags.
16	15	Linke Abblendlichtscheinwerfer; Seitenlichter; Nebelschlussleuchte; Tagfahrlicht.

17	15	Scheinwerfer
18	20	Hupe
19	20	Elektronische Pumpe
20	7,5	Getriebesteuerungsmodul Steuerungsmodul des Übertragungssystems.
21	20	Kraftstoffpumpe und Kraftstoffeinspritzdüsenrelais
22	15	Nebelscheinwerfer vorne; Scheinwerfer; Innenbeleuchtung; Blinker.
23	10	Batterieanzeige; Diebstahlwarnanlage; Hupenrelais.
	15
24	20	Beheizbare Heckscheibe; Beheizbare Außenspiegel.
25	7,5	Klimaanlagenrelais; Klimaanlagenrelais – 1,0 l EcoBoost.
	10
26	20	Antiblockiersystem mit elektronischer Kontrolle der Stabilität
27	15	Nebelscheinwerfer vorne
28	10	Wasserpumpe
29	15	Zündspule; Zündspule – 1,0L EcoBoost.
	20
30	15	Relais für niedrige und hohe Geschwindigkeit des Kühlerventilators; Steuerungsmodul des Übertragungssystems; Ventil zur Dampfableitung aus dem Kraftstofftank.
31	15	Magnetventil für Kaltstart; Beheizter Sauerstoffsensor.
	20	Motorsteuerungsmodul – 1,5 l Duratorq-TDCi.
32	–	Nicht verwendet

Relais	Beschreibung
R1	Schneller Kühlerventilator
R2	Glühkerzen
R3	Nebelscheinwerfer vorne; Nebelschlussleuchten.
R4	Einspritzpumpenrelais – 1,5 l Duratorq-TDCi
R5	Rückfahrlichter
R6	Fernlicht
R7	Klimaanlagen-Steuerungsmodul
R8	Hupe
R9	Kühlerventilator mit niedriger Geschwindigkeit
R10	Anlassermotor
R11	Einspritzpumpe – 1,0 l EcoBoost und 1,5 l Duratec-16V Ti-VCT; Dieselheizung – 1,5 l Duratorq-TDCi.
R12	Lüftermotor
R13	Steuerungsmodul des Übertragungssystems
R14	Heizblock
R15	Heizblock

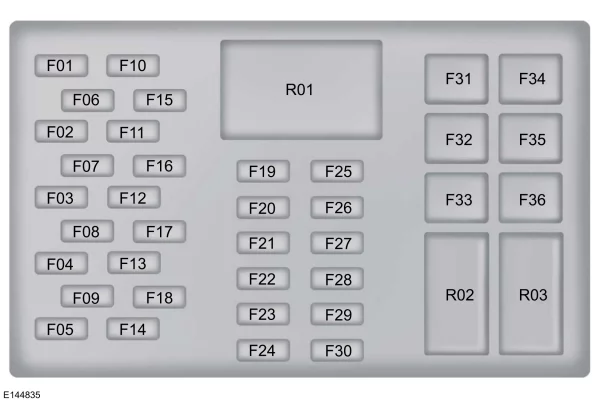

Sicherungskasten im Fahrgastraum

Nummer	Ampere [A]	Beschreibung
F1	7,5	Klimaanlagenkupplung; Regensensormodul; Spiegel mit automatischer Abblendfunktion.
F2	10	Bremslichter
F3	7,5	Rückfahrlichter
F4	7,5	Scheinwerfereinstellung
F5	20	Scheibenwischer
F6	15	Heckscheibenwischer
F7	15	Pumpe für Frontscheibenwaschanlage; Pumpe für Heckscheibenwaschanlage.
F8	15	Beheizter Fahrersitz
F9	15	Beheizter Beifahrersitz
F10	15	Zündung. Zündschalter drücken; Schlüsselloses Zubehörrelais.
F11	3	Instrumentensatz
F12	15	Datenverbindungsstecker
F13	7,5	Klimaanlage – manuelle Klimaanlage; Automatische elektronische Temperaturregelung; Warnsensoren; Schlüsselloser Fernempfänger; Bedienfeld des Audiogeräts; Steuer-/Anzeigemodul vorne.
F14	15	Audioeinheit; SYNC-Modul; GPS.
F15	3	Elektrisch anklappbare Spiegel; Elektrische Fensterheber vorne.
F 16	20	Schlüsselloser Fernzugang
F17	20	Schlüsselloser Fernzugang

F18	–	Nicht verwendet
F19	7,5	Blinkerset
F20	–	Nicht verwendet
F21	3	Kontrollleuchte für Beifahrerairbag-Deaktivierung
F22	7,5	Beheizbare Außenspiegel
F23	–	Nicht verwendet
F24	–	Nicht verwendet
F25	7,5	Klimaanlagen-Steuerungsmodul; Lüftermotor; Nebelscheinwerfer vorne; Heizblock.
F26	3	Airbag-Steuerungsmodul
F27	10	Parkhilfe-Taste; Karosseriesteuerungsmodul; Passives Diebstahlschutzsystem; Antiblockiersystem; Starten; Blinkerset; Elektronische Servolenkung; Frontscheibenwaschpumpe; Heckscheibenwaschpumpe.
F28	7,5	Gaspedal; Kraftstoffeinspritzpumpe; Getriebesteuerungsmodul; Getriebesteuerungsmodul.
F29	–	Nicht verwendet
F30	–	Nicht verwendet
F31	20	Zigarettenanzündersteckdose; Vordere Zusatzstromanschlüsse.
F32	20	Hintere Zusatzstromanschlüsse
F33	–	Nicht verwendet
F34	30	Elektrische Fensterheber vorne
F35	30	Elektrische Fensterheber hinten
F36	–	Nicht verwendet

Relais	Beschreibung
R1	Starten
R2	Zündschalter drücken
R3	Zubehör für schlüsselloses System

Batterie-Sicherungskasten

Nr	Ampere [A]	Beschreibung
F1	450	Anlassermotor
F2	60	Elektronische Servolenkung
F3	200	Sicherungskasten im Motorraum
F4	70	Heizblock
F5	50	Heizblock
F6	3	Batterieüberwachungssystem

Ford EcoSport – Sicherungsbelegung

Baujahr: 2018, 2019.

Die Sicherungen des Zigarettenanzünders (Steckdosen) im Ford EcoSport sind die Sicherungen 17 (vorne), 18 (hinten) im Sicherungskasten im Motorraum.

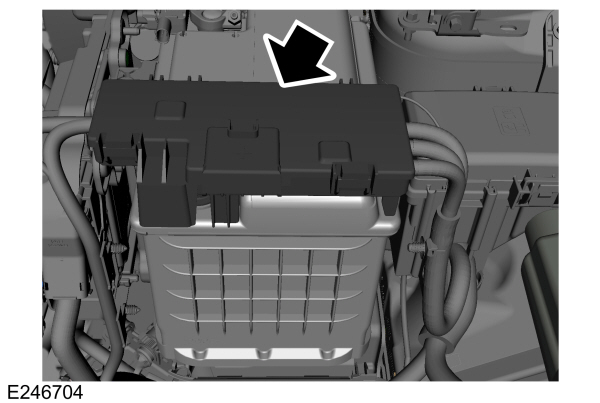

Batterie-Sicherungskasten

Dieser Sicherungskasten ist am Pluspol der Batterie befestigt.

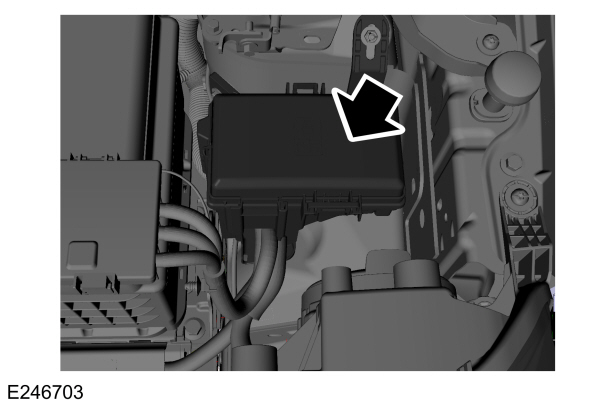

Sicherungskasten im Motorraum

Dieser Sicherungskasten befindet sich im Motorraum.

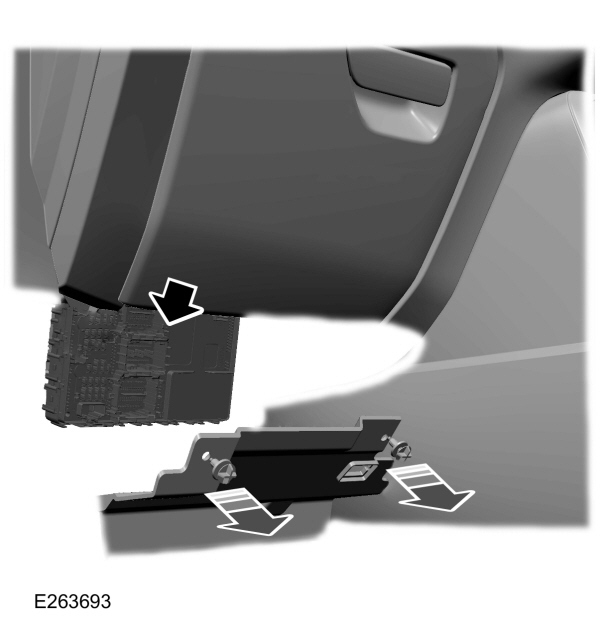

Sicherungskasten in der Kabine

FAHRZEUGE MIT RECHTSLENKUNG

Batterie-Sicherungskasten

Dieser Sicherungskasten ist am Pluspol der Batterie befestigt.

Sicherungskasten im Motorraum

Dieser Sicherungskasten befindet sich im Motorraum.

Sicherungskasten in der Kabine

Fahrzeuge hergestellt vom 16.04.2018 bis 26.08.2018

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	60 A	Relais Lüfter 2 Motorkühlung.
2	50 A	Relais Lüfter 1 Motorkühlung.
3	60 A	Glühkerzenrelais (Diesel).
4	40 A	ABS-Ventile mit elektronischem Stabilitätsprogramm.
5	20 A	Lenksäulenverriegelungsrelais.
6	40 A	Relais des vorderen Lüftermotors.
7	10 A	Brems-Ein/Aus-Schalter.
8	20 A	Schiebedachmodul.
9	15 A	Heckscheibenwischerrelais; Spule des vorderen Scheibenwischermotorrelais.
10	7,5 A	Klimaanlagenkupplungsrelais.
11	5 A	Spule des Steckdosenrelais; Spule des Hupenrelais; Spule des Kraftstoffpumpenrelais (außer Dieselmotor).
14	10 A	Beheizbare Spiegel.
15	5 A	Regensensor; Spule des Heckscheibenwischerrelais.
16	10 A	Heckscheibenwischermotor.
17	20 A	Vordere Steckdose/Zigarettenanzünder.
18	20 A	Hintere Steckdose.
19	–	Nicht verwendet.
20	20 A 30 A	Antriebsstrang-Steuergerät; Antriebsstrang-Steuergerät (Diesel DV5FD).
21	15 A	Heizelement Lambdasonde; Katalysatorfunktionssensor (1,0L); Kraftstoffdampf-Ablassventil (1,0L); Magnetventile variable Ventilsteuerung (1,0L); Dosierventil – Kraftstoffdosiermodul (Diesel DV5FD); Bypass-Ventilsteuerung EGR-Kühler (Diesel DV5FD); Unterdruck-Magnetventil (Diesel DV5FD); Temperatur-/Luftstromsensor (Diesel DvNeo).
21	5 A	Temperatur-/Luftstromsensor (Diesel DV5D); Dosierventil – Kraftstoffdosiermodul (Diesel DV5D); Turbolader-Ablassventil (Diesel DV5D).
22	10 A	Spule des Lüfterrelais 1 Motorkühlung; Spule des Lüfterrelais 2 Motorkühlung; Spule des Klimaanlagenkupplungsrelais; Kompressorventil der Klimaanlage mit variabler Regelung; Steuerung der Ölpumpe mit variablem Durchfluss; Ventil des elektronischen Unterdruckreglers; Spule des Ansauglüfterrelais; Aufrechterhaltung des Wasserpumpenbetriebs; Heizmodul des Automatikgetriebes; Aktive Öffnung des Lufteinlassgitters; Allradantriebsmodul.
22	5 A	Spule des Lüfterrelais 1 Motorkühlung (Diesel); Spule des Lüfterrelais 2 Motorkühlung (Diesel); Spule des Klimaanlagenkupplungsrelais (Diesel); Spule des Glühkerzenrelais (Diesel); Glühkerzenmodul (nur Diesel DVNeo); Sensor für Wasser im Kraftstoff (Diesel DV5D); Magnetventil Bypass-Abgasrückführungssystem (Diesel DV5D); Aktive Öffnung des Lufteinlassgitters (Diesel DV5FD); Spule des Kraftstoffpumpenrelais (Diesel DV5FD).
23	20 A	Zündspulen (1,0L); Puffermodulverstärker (nur Diesel DvNeo).
24	10 A	Steuerung der Ölpumpe mit variablem Durchfluss (nur Diesel DvNeo); Elektrisch beheizter Thermostat (nur Diesel DvNeo).
25	15 A	Stromversorgung Verstärkermodul 1.
26	20 A	Anhängerzugmodul – Batterieladegerät.1
27	–	Nicht verwendet.
28	10 A	Hupe, linke Seite.

Nummer	Ampere [A]	Beschreibung
29	10 A	Hupe, rechte Seite.
30	15 A	Beheiztes Lenkrad.
31	–	Nicht verwendet.
32	30 A	Stromversorgung des Karosseriesystem-Steuergeräts von der Batterie.
33	60 A	ABS-Pumpe mit elektronischem Stabilitätsprogramm.
34	50 A	Anhängerzugmodul.1
35	40 A	Heckscheibenheizungsrelais; Antenne des kollektiven Radioempfängers.
36	30 A	Anlasserrelais.
37	40 A	Relais Zusatzluftheizung 1.
38	20 A	Relais Abblendlicht links.
39	20 A	Relais Abblendlicht rechts.
40	25 A	Beheizbare Sitze.
41	15 A	Stromversorgung Verstärkermodul 2.
42	7,5 A	Ansauglüfterrelais (1,0L).
46	30 A	Steuergerät linke hintere Tür; Stromversorgung Schalter elektrischer Fensterheber Fahrertür (bei Linkslenkung, Öffnen/Schließen mit einem Tastendruck nur auf der Fahrerseite).
47	20 A 25 A	Kraftstoffpumpenrelais (1,0L); Relais elektronische Kraftstoffpumpe (Diesel DV5FD); Relais elektronische Kraftstoffpumpe (nur Diesel DvNeo).
48	30 A	Beifahrertür-Steuergerät (bei Rechtslenkung); Fahrertür-Steuergerät (bei Linkslenkung).
49	20 A	Stromversorgung Getriebeölpumpe (1,0L); Kraftstoffheizungsrelais (Dieselmotor).
55	10 A	Scheinwerferpositionseinstellung.
56	5 A	Modul elektronische Servolenkung; Antriebsstrang-Steuergerät.
57	10 A	Logik Getriebeölpumpe (1,0L); Spule Kraftstoffheizungsrelais (Dieselmotor).
58	10 A	Rückfahrkamera; Module zur Überwachung des toten Winkels.
59	5 A	ABS-Modul.
60	5 A	Spule Heckscheibenheizungsrelais; Spule Frontscheibenheizungsrelais rechts/links.
63	25 A	Frontscheibenwischermotor.
64	30 A	Karosseriesystem-Steuergerät – Zünd-/Startleiste.
69	40 A	Frontscheibenheizung, linke Seite.
70	40 A	Frontscheibenheizung, rechte Seite.
74	10 A	Beheizte Frontscheibenwaschdüsen.
75	–	Nicht verwendet.

¹Vorbereitende Ausstattung des elektrischen Systems des Anhängers für die Installation des Anhängerzugmoduls durch einen autorisierten Händler.

Relais	Beschreibung
Relais	Beschreibung
12	Antriebsstrang-Steuergerät.
13	Anlasserrelais.
43	Steckdosenrelais.
44	Relais des vorderen Scheibenwischermotors.
45	Relais des vorderen Lüfters.
50	Zünd-Start-Relais.
51	Lenksäulenverriegelungsrelais.
52	Hupenrelais.
53	Relais Fernlicht links.
54	Heckscheibenwischerrelais.
61	Heckscheibenheizungsrelais; Beheizte Spiegel; Antenne des kollektiven Radioempfängers.

Relais	Beschreibung
62	Relais Lüfter 2 Motorkühlung.
65	Kraftstoffpumpenrelais (1,0L); Kraftstoffheizungsrelais (Dieselmotor).
66	Relais Abblendlichtscheinwerfer rechts.
67	Klimaanlagenkupplungsrelais.
68	Relais Lüfter 1 Motorkühlung.
71	Glühkerzenrelais (Diesel).
72	Relais Frontscheibenheizung rechte Seite.
73	Relais Frontscheibenheizung linke Seite; Beheizte Frontscheibenwaschdüsen.
76	Relais Zusatzluftheizung 2.
77	Ansauglüfterrelais (1,0L); Relais elektronische Kraftstoffpumpe (Diesel DV5FD).
78	Nicht verwendet.
79	Relais Zusatzluftheizung 1.

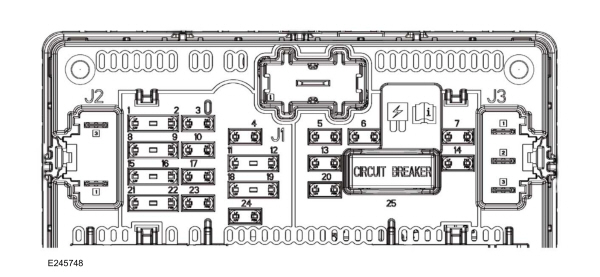

Sicherungskasten in der Kabine

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
F01	5 A	Zubehör-Sicherheitssystem-Steuermodul.
F02	5 A	Feuchtigkeits- und Temperatursensor im Fahrzeug.
F03	10 A	Modul des hinteren Parkassistenzsystems.
F04	10 A	Zündschalter; Startknopf; Schlüssel im Schalter.
F05	20 A	Relais für Zentralverriegelungsblockierung (internes BCM-Relais); Relais für Zentralverriegelungsentriegelung (internes BCM-Relais).
F06	10 A	Beleuchtung des elektrischen Fensterheberschalters für Fahrer- und Beifahrertür (Öffnen/Schließen mit einem Tastendruck nur auf der Fahrerseite); Zubehör-Abschaltverzögerung für den elektrischen Fensterheberschalter der Fahrertür (nur Öffnen/Schließen mit einem Tastendruck auf der Fahrerseite); Beleuchtung des Dachfensterschalters; Zubehör-Abschaltverzögerung – Dachfenstermodul.
F07	30 A	Fahrertür-Steuermodul (mit Lenkrad rechts); Beifahrertür-Steuermodul (mit Lenkrad links).
F08	5 A	Nicht verwendet.
F09	5 A	Spiegel mit elektrochromatischer Oberfläche; Beifahrerairbag-Schalter.
F10	10 A	Intelligenter Diagnoseanschluss – Stromversorgung.
F11	5 A	Fahrzeug mit integriertem Modemmodul (nur).
F12	5 A	Einbruchsensor-Modul; Neigungssensor-Modul.

Nummer	Ampere [A]	Beschreibung
F13	15 A	Relais für Fahrertürentriegelung (internes BCM-Relais); Relais für Doppelverriegelung (internes BCM-Relais).
F14	30 A	Stromversorgung des elektrischen Fensterheberschalters der Fahrertür (mit Lenkrad rechts, Öffnen/Schließen mit einem Tastendruck auf der Fahrerseite); Steuermodul der rechten hinteren Tür.
F15	15 A	Nicht verwendet.
F16	10 A	Stromversorgung der Anhängerkupplung bei eingeschalteter Zündung/Start.1
F17	15 A	SYNC; Elektronisches Panel.
F18	7,5 A	Nicht verwendet.
F19	7,5 A	Batteriebetriebenes Alarmsirenenmodul.
F20	10 A	Nicht verwendet.
F21	7,5 A	Heizungs-, Lüftungs- und Klimaanlagen-Steuermodul.
F22	7,5 A	Intelligenter Diagnoseanschluss – Logik; Lenksäulen-Steuermodul; Blinkerset.
F23	20 A	Audiosystem-Steuermodul; CD-Player-Modul.
F24	20 A	Nicht verwendet.
F25	30 A	Elektrische Fensterhebermotoren (Fenster auf der Fahrerseite Öffnen/Schließen mit einem Tastendruck).

¹Vorbereitende Ausstattung des elektrischen Systems des Anhängers für die Installation des Anhängerzugmoduls durch den autorisierten Händler.

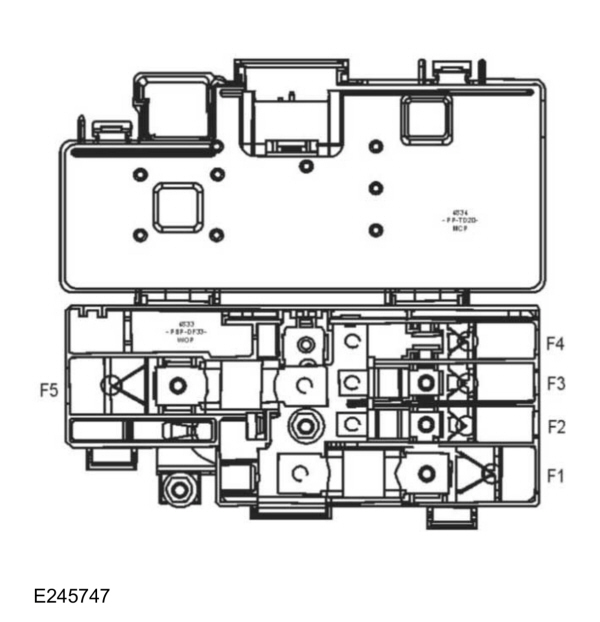

Batterie-Sicherungskasten

Nummer	Ampere [A]	Beschreibung
1	250 A	Sicherungskasten Motorraum.
2	60 A	Modul des elektronischen Servolenkungssystems.
3	100 A	Modul zur Steuerung der Karosseriesysteme.
4	70 A	Relais Zusatzluftheizung 2.
5	275 A	Starten.

Fahrzeuge hergestellt vom 27.08.2018 bis 31.03.2019

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	60 A	Relais Lüfter 2 Motorkühlung.
2	50 A	Relais Lüfter 1 Motorkühlung.
3	60 A	Glühkerzenrelais (Diesel).
4	40 A	ABS-Systemventile mit elektronischem Trajektorienstabilisierungssystem.
5	20 A	Lenksäulenverriegelungsrelais.
6	40 A	Relais des vorderen Lüftermotors.
7	10 A	Brems-Ein-/Ausschalter.
8	20 A	Dachfenstermodul.
9	15 A	Relais Heckscheibenwischer; Spule Relais Frontscheibenwischermotor.
10	7,5 A	Relais Klimaanlagenkupplung.
11	5 A	Spule Relais Steckdose; Spule Relais akustisches Signal; Spule Relais Kraftstoffpumpe (außer Dieselmotor).
14	10 A	Beheizte Spiegel.
15	5 A	Regensensor; Spule Relais Heckscheibenwischer.
16	10 A	Heckscheibenwischermotor.
17	20 A	Steckdose vorne/Zigarettenanzünder.
18	20 A	Steckdose hinten.
19	–	Nicht verwendet.
20	20 A 30 A	Antriebsstrang-Steuermodul; Antriebsstrang-Steuermodul (Diesel DV5FD).
21	15 A	Heizelement Lambdasonde; Katalysatorfunktionssensor (1,0L); Kraftstoffdampfablassventil (1,0L); Elektromagnetische Ventile variable Verteilungsphasen (1,0L); Dosierventil – Kraftstoffdosiermodul (Diesel DV5FD); Steuerung Bypassventil EGR-Kühler (Diesel DV5FD); Elektromagnetisches Unterdruckventil (Diesel DV5FD); Temperatur-/Luftstromsensor (Diesel DvNeo).
21	5 A	Temperatur-/Luftstromsensor (Diesel DV5D); Dosierventil – Kraftstoffdosiermodul (Diesel DV5D); Turbolader-Ablassventil (Diesel DV5D).
22	10 A	Spule Relais Lüfter 1 Motorkühlung; Spule Relais Lüfter 2 Motorkühlung; Spule Relais Klimaanlagenkupplung; Kompressorventil Klimaanlage mit variabler Einstellung; Steuerung Ölpumpe mit variablem Durchfluss; Ventil elektronischer Unterdruckregler; Spule Relais Ansauglüfter; Aufrechterhaltung des Betriebs der Wasserpumpe; Modul Heizung Automatikgetriebe; Aktive Öffnung Lufteinlassgitter; Allradantriebsmodul.
22	5 A	Spule Relais Lüfter 1 Motorkühlung (Diesel); Spule Relais Lüfter 2 Motorkühlung (Diesel); Spule Relais Klimaanlagenkupplung (Diesel); Spule Relais Glühkerzen (Diesel); Modul Glühkerzen (nur Diesel DVNeo); Sensor Wasservorhandensein im Kraftstoff (Diesel DV5D); Elektromagnetisches Bypassventil Abgasrückführungssystem (Diesel DV5D); Aktive Öffnung Lufteinlassgitter (Diesel DV5FD); Spule Relais Kraftstoffpumpe (Diesel DV5FD).
23	20 A	Zündspulen (1,0L); Puffermodul Verstärker (nur Diesel DvNeo).
24	10 A	Steuerung Ölpumpe mit variablem Durchfluss (nur Diesel DvNeo); Elektrisch beheizter Thermostat (nur Diesel DvNeo).
25	15 A	Stromversorgung Verstärkermodul 1.
26	20 A	Anhängerzugmodul – Batterieladegerät.1
27	–	Nicht verwendet.
28	10 A	Akustisches Signal, linke Seite.

Nummer	Ampere [A]	Beschreibung
29	10 A	Akustisches Signal, rechte Seite.
30	15 A	Beheiztes Lenkrad.
31	–	Nicht verwendet.
32	30 A	Stromversorgung des Karosseriesystem-Steuermoduls von der Batterie.
33	60 A	ABS-Systempumpe mit elektronischem Trajektorienstabilisierungssystem.
34	50 A	Anhängerzugmodul.1
35	40 A	Relais Heckscheibenheizung; Antenne kollektiver Radioempfänger.
36	30 A	Starterrelais.
37	40 A	Relais Zusatzluftheizung 1.
38	20 A	Relais Abblendlicht links.
39	20 A	Relais Abblendlicht rechts.
40	25 A	Beheizte Sitze.
41	15 A	Stromversorgung Verstärkermodul 2.
42	7,5 A	Relais Ansauglüfter (1,0L).
46	30 A	Steuermodul hintere linke Tür; Stromversorgung elektrischer Fensterheberschalter Fahrertür (mit Lenkrad links, Öffnen/Schließen mit einem Tastendruck nur auf der Fahrerseite).
47	20 A 25 A	Relais Kraftstoffpumpe (1,0L); Relais elektronische Kraftstoffpumpe (Diesel DV5FD); Relais elektronische Kraftstoffpumpe (nur Diesel DvNeo).
48	30 A	Steuermodul Beifahrertür (mit Lenkrad rechts); Steuermodul Fahrertür (mit Lenkrad links).
49	20 A	Stromversorgung Ölpumpe Getriebe (1,0L); Relais Kraftstoffheizung (Dieselmotor).
55	10 A	Scheinwerferausrichtung.
56	5 A	Modul elektronisches Servolenkungssystem; Steuermodul Antriebsgruppe.
57	10 A	Logik Ölpumpe Getriebe (1,0L); Spule Relais Kraftstoffheizung (Dieselmotor).
58	10 A	Rückfahrkamera; Module Toter-Winkel-Überwachung.
59	5 A	ABS-Modul.
60	5 A	Spule Relais Heckscheibenheizung; Spule Relais Frontscheibenheizung rechts/links.
63	25 A	Frontscheibenwischermotor.
64	30 A	Karosseriesystem-Steuermodul – Zünd-/Startstange.
69	40 A	Frontscheibenheizung, linke Seite.
70	40 A	Frontscheibenheizung, rechte Seite.
74	10 A	Beheizte Scheibenwaschdüsen.
75	–	Nicht verwendet.

¹Vorbereitende Ausstattung des elektrischen Systems des Anhängers für die Installation des Anhängerzugmoduls durch den autorisierten Händler.

Relais	Beschreibung
Relais	Beschreibung
12	Antriebsstrang-Steuermodul.
13	Starterrelais.
43	Relais Steckdose.
44	Relais Frontscheibenwischermotor.
45	Relais Frontlüfter.
50	Zünd-Start-Relais.
51	Lenksäulenverriegelungsrelais.
52	Relais akustisches Signal.
53	Relais Fernlicht links.
54	Relais Heckscheibenwischer.
61	Relais Heckscheibenheizung; Beheizte Spiegel; Kollektivantenne Radioempfänger.

Relais	Beschreibung
62	Relais Lüfter 2 Motorkühlung.
65	Relais Kraftstoffpumpe (1,0L); Relais Kraftstoffheizung (Dieselmotor).
66	Relais Abblendlicht rechts.
67	Relais Klimaanlagenkupplung.
68	Relais Lüfter 1 Motorkühlung.
71	Glühkerzenrelais (Diesel).
72	Relais Frontscheibenheizung rechte Seite.
73	Relais Frontscheibenheizung linke Seite; Beheizte Scheibenwaschdüsen.
76	Relais Zusatzluftheizung 2.
77	Relais Ansauglüfter (1,0L); Relais elektronische Kraftstoffpumpe (Diesel DV5FD).
78	Nicht verwendet.
79	Relais Zusatzluftheizung 1.

Sicherungskasten im Innenraum

Nummer	Ampere [A]	Beschreibung
F01	5 A	Zubehör-Sicherheitssystem-Steuermodul.
F02	5 A	Feuchtigkeits- und Temperatursensor im Fahrzeug.
F03	10 A	Modul des hinteren Parkassistenzsystems.
F04	10 A	Einschaltschalter; Startknopf; Schlüssel im Schalter.
F05	20 A	Relais für Zentralverriegelungsblockierung (internes BCM-Relais); Relais für Zentralverriegelungsentriegelung (internes BCM-Relais).
F06	10 A	Beleuchtung des elektrischen Fensterheberschalters der Tür

Ford EcoSport – Sicherungskasten-Schema

Baujahr: 2020, 2021.

Sicherungen des Zigarettenanzünders (Steckdosen) im Ford EcoSport sind die Sicherungen 17 (vorne), 18 (hinten) im Sicherungskasten im Motorraum.

Fahrzeuge hergestellt ab 07.10.2019

FAHRZEUGE MIT LINKSLENKUNG

Batterie-Sicherungskasten

Dieser Sicherungskasten ist am Pluspol der Batterie befestigt.

Sicherungskasten im Motorraum

Dieser Sicherungskasten befindet sich im Motorraum.

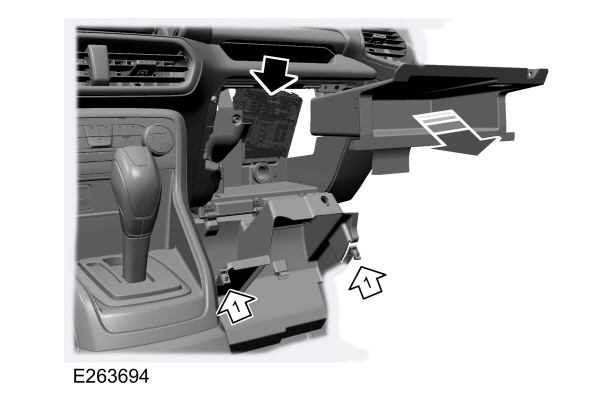

Sicherungskasten im Fahrgastraum

FAHRZEUGE MIT RECHTSLENKUNG

Batterie-Sicherungskasten

Dieser Sicherungskasten ist am Pluspol der Batterie befestigt.

Sicherungskasten im Motorraum

Dieser Sicherungskasten befindet sich im Motorraum.

Sicherungskasten im Fahrgastraum

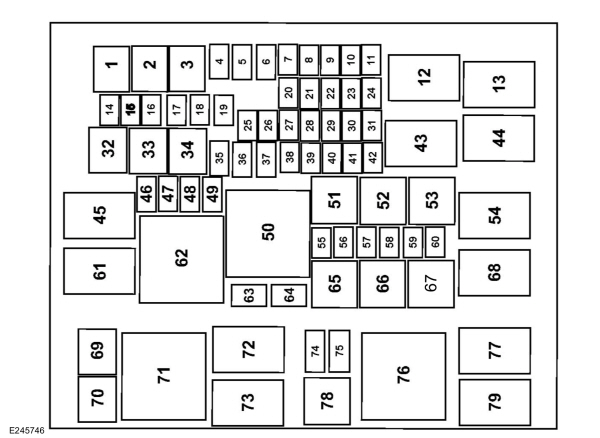

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	60 A	Relais Lüfter 2 Motorkühlung.
2	50 A	Relais Lüfter 1 Motorkühlung.
3	60 A	Glühkerzenrelais (Diesel).
4	40 A	ABS-Systemventile mit elektronischem Stabilisierungssystem.
5	20 A	Relais Lenksäulenverriegelung.
6	40 A	Relais des vorderen Lüftermotors.
7	10 A	Brems-Ein-/Ausschalter.
8	20 A	Schiebedachmodul.
9	15 A	Relais Heckscheibenwischer; Spule Relais Frontscheibenwischer.
10	7,5 A	Relais Klimaanlagenkupplung.
11	5 A	Spule Relais Steckdose; Spule Relais akustisches Signal; Spule Relais Kraftstoffpumpe (außer Dieselmotor).
14	10 A	Beheizte Spiegel.
15	5 A	Regensensor; Spule Relais Heckscheibenwischer.
16	10 A	Heckscheibenwischermotor.
17	20 A	Vordere Steckdose/Zigarettenanzünder.
18	20 A	Hintere Steckdose.
19	–	Nicht verwendet.
20	20 A 30 A	Antriebsstrang-Steuermodul; Antriebsstrang-Steuermodul (Diesel DV5FD).
21	15 A	Heizelement Lambdasonde; Katalysatorfunktionssensor (1,0L); Kraftstoffdampfablassventil (1,0L); Elektromagnetische Ventile variable Verteilungsphasen (1,0L); Dosierventil – Kraftstoffdosiermodul (Diesel DV5FD); Steuerung Bypassventil AGR-Kühler (Diesel DV5FD); Elektromagnetisches Unterdruckventil (Diesel DV5FD); Temperatur-/Luftstromsensor (Diesel DvNeo).
22	10 A	Spule Relais Glühkerzen (ausschließlich Diesel DvNeo); Modul Glühkerzen (ausschließlich Diesel DvNeo); Spule Relais Lüfter 1 Motorkühlung; Spule Relais Lüfter 2 Motorkühlung; Spule Relais Klimaanlagenkupplung; Kompressorventil Klimaanlage mit variabler Regelung; Steuerung Ölpumpe mit variablem Durchfluss (1,0L); Ventil elektronischer Unterdruckregler (1,0L); Spule Relais Ansauglüfter (1,0L); Unterstützung des Betriebs der Wasserpumpe (1,0L); Modul Heizung Automatikgetriebe; Aktive Öffnung Lufteinlassgitter; Allradantriebsmodul.
22	5 A	Spule Relais Lüfter 1 Motorkühlung (Diesel DV5FD); Spule Relais Lüfter 2 Motorkühlung (Diesel DV5FD); Spule Relais Klimaanlagenkupplung (Diesel DV5FD); Spule Relais Glühkerzen (Diesel DV5FD); Aktive Öffnung Lufteinlassgitter (Diesel DV5FD); Spule Relais Kraftstoffpumpe (Diesel DV5FD).
23	20 A	Zündspulen (1,0L); Puffermodul Verstärker (ausschließlich Diesel DvNeo).
24	10 A	Steuerung Ölpumpe mit variablem Durchfluss (ausschließlich Diesel DvNeo); Elektrisch beheizter Thermostat (ausschließlich Diesel DvNeo).
25	15 A	Stromversorgung Verstärkermodul 1.
26	20 A	Anhängerzugmodul – Batterieladung.1
27	–	Nicht verwendet.
28	10 A	Akustisches Signal, linke Seite.
29	10 A	Akustisches Signal, rechte Seite.

Nummer	Ampere [A]	Beschreibung
30	15 A	Beheiztes Lenkrad.
31	–	Nicht verwendet.
32	30 A	Stromversorgung des Karosseriesystem-Steuermoduls von der Batterie.
33	60 A	ABS-Systempumpe mit elektronischem Trajektorienstabilisierungssystem.
34	50 A	Anhängerzugmodul.1
35	40 A	Relais Heckscheibenheizung; Kollektivantenne Radioempfänger.
36	30 A	Anlasserrelais.
37	40 A	Relais Luftheizung 1.
38	20 A	Relais Fernlicht links.
39	20 A	Relais Fernlicht rechts.
40	25 A	Beheizte Sitze.
41	15 A	Stromversorgung Verstärkermodul 2.
42	7,5 A	Relais Ansauglüfter (1,0L).
46	30 A	Steuermodul hintere linke Tür; Stromversorgung elektrischer Fensterheberschalter Fahrertür (mit Lenkrad links, Öffnen/Schließen mit einem Tastendruck nur von der Fahrerseite).
47	20 A 25 A	Relais Kraftstoffpumpe (1,0L); Relais elektronische Kraftstoffpumpe (Diesel DV5FD); Relais elektronische Kraftstoffpumpe (ausschließlich Diesel DvNeo).
48	30 A	Steuermodul Beifahrertür (mit Lenkrad rechts); Steuermodul Fahrertür (mit Lenkrad links).
49	20 A	Stromversorgung Ölpumpe Getriebe (1,0L); Relais Kraftstoffheizung (Dieselmotor).
55	10 A	Einstellung der Scheinwerferausrichtung.
56	5 A	Modul des elektronischen Servolenkungssystems; Steuermodul des Antriebsstrangs.
57	10 A	Logik Ölpumpe Getriebe (1,0L); Spule Relais Kraftstoffheizung (Dieselmotor).
58	10 A	Rückfahrkamera; Module zur Überwachung des toten Winkels.
59	5 A	ABS-Modul.
60	5 A	Spule Relais Heckscheibenheizung; Spule Relais Frontscheibenheizung rechts/links.
63	25 A	Frontscheibenwischermotor.
64	30 A	Karosseriesystem-Steuermodul – Schalt-/Startstange.
69	40 A	Frontscheibenheizung, linke Seite.
70	40 A	Frontscheibenheizung, rechte Seite.
74	–	Nicht verwendet.
75	–	Nicht verwendet.

¹Vorbereitende Einrichtungen für die elektrische Installation des Anhängers zur Montage des Anhängerzugmoduls durch den autorisierten Händler.

Relais	Beschreibung
Relais	Beschreibung
12	Antriebsstrang-Steuermodul.
13	Anlasserrelais.
43	Steckdosenrelais.
44	Scheibenwischermotor-Relais.
45	Frontlüfterrelais.
50	Zünd-Start-Relais.
51	Lenksäulenverriegelungsrelais.
52	Hupenrelais.
53	Relais für Tagfahrlicht links.
54	Heckwischerrelais.
61	Heckscheibenheizungsrelais; beheizbare Spiegel; kollektive Radioempfängerantenne.

Relais	Beschreibung
62	Motorlüfter 2 Kühlrelais.
65	Kraftstoffpumpenrelais (1,0L); Kraftstoffheizungsrelais (Dieselmotor).
66	Abblendlichtrelais rechts.
67	Klimaanlagenkupplungsrelais.
68	Motorlüfter 1 Kühlrelais.
71	Glühkerzenrelais (Diesel).
72	Relais für Frontscheibenheizung rechts.
73	Relais für Frontscheibenheizung links.
76	Zusatzluftheizungsrelais 2.
77	Sauggebläse-Relais (1,0L); Elektronisches Kraftstoffpumpenrelais (Diesel DV5FD).
78	Nicht verwendet.
79	Zusatzluftheizungsrelais 1.

Sicherungskasten im Fahrgastraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
F01	5 A	Modul des Zusatzsicherheitssystems.
F02	5 A	Feuchtigkeits- und Temperatursensor im Fahrzeug.
F03	10 A	Modul des hinteren Parkassistenzsystems.
F04	10 A	Zündschalter; Startknopf; Schlüssel im Schalter.
F05	20 A	Zentralverriegelungsrelais (internes BCM-Relais); Zentralentriegelungsrelais (internes BCM-Relais).
F06	10 A	Beleuchtung des elektrischen Fensterheberschalter der Fahrer- und Beifahrertür (Öffnen/Schließen mit einem Tastendruck nur von der Fahrerseite); Zubehör-Abschaltverzögerung für den elektrischen Fensterheberschalter der Fahrertür (ausschließlich Öffnen/Schließen mit einem Tastendruck des Fensters von der Fahrerseite); Beleuchtung des Schiebedachschalters; Zubehör-Abschaltverzögerung – Schiebedachmodul.
F07	30 A	Fahrertürmodul (Rechtslenker); Beifahrertürmodul (Linkslenker).
F08	5 A	Nicht verwendet.
F09	5 A	Elektrochromatischer Spiegel; Gangwechsel; Airbag-Deaktivierungsanzeige für den Beifahrer.
F10	10 A	Intelligente Diagnoseschnittstelle – Stromversorgung.
F11	5 A	Fahrzeug mit integriertem Modem (ausschließlich).
F12	5 A	Einbruchsensormodul (Rechtslenker); Neigungssensormodul (Rechtslenker).

Nummer	Ampere [A]	Beschreibung
F13	15 A	Fahrertürentriegelungsrelais (internes BCM-Relais); Doppelverriegelungsrelais (internes BCM-Relais).
F14	30 A	Stromversorgung des elektrischen Fensterheberschalters der Fahrertür (Rechtslenker, Öffnen/Schließen mit einem Tastendruck von der Fahrerseite); Steuermodul der rechten hinteren Tür.
F15	15 A	Anhängerkupplung.
F16	15 A	Frontkamera.
F17	15 A	SYNC. Elektronisches Panel.
F18	7,5 A	Nicht verwendet.
F19	7,5 A	Batteriebetriebenes Alarmsirenenmodul (Rechtslenker).
F20	10 A	Nicht verwendet.
F21	7,5 A	Heizungs-, Lüftungs- und Klimaanlagen-Steuermodul.
F22	7,5 A	Intelligente Diagnoseschnittstelle – Logik; Lenksäulen-Steuermodul; Instrumentensatz.
F23	20 A	Audiosystem-Steuermodul; CD-Player-Modul.
F24	20 A	Nicht verwendet.
F25	30 A	Elektrische Fensterhebermotoren (Fahrerfenster mit einem Tastendruck öffnen/schließen).

¹Vorbereitende Einrichtungen für die elektrische Installation eines Anhängers zur Montage des Zugmoduls durch den autorisierten Händler.

Batterie-Sicherungskasten

Nummer	Ampere [A]	Beschreibung
1	250 A	Sicherungskasten im Motorraum.
2	60 A	Modul des elektronischen Lenkassistenzsystems.
3	100 A	Karosseriesystem-Steuermodul.
4	70 A	Relais der Luftheizung 2.
5	275 A	Anlassermotor.

Ford Ecosport – Sicherungskasten-Schema

Baujahr: 2022.

Linkslenker-Fahrzeuge

Batterie-Sicherungskasten

Dieser Sicherungskasten ist am Pluspol der Batterie montiert.

Sicherungskasten im Motorraum

Dieser Sicherungskasten befindet sich im Motorraum.

Sicherungskasten in der Kabine

Dieser Sicherungskasten befindet sich hinter dem vorderen Handschuhfach. Um zum Sicherungskasten zu gelangen, führen Sie die folgenden Schritte aus:

1. Öffnen Sie das Handschuhfach auf der Beifahrerseite und lösen Sie die Clips.
2. Entfernen Sie das Handschuhfach.

Rechtslenker-Fahrzeuge

Batterie-Sicherungskasten

Dieser Sicherungskasten ist am Pluspol der Batterie montiert.

Sicherungskasten im Motorraum

Dieser Sicherungskasten befindet sich im Motorraum.

Sicherungskasten in der Kabine

Dieser Sicherungskasten befindet sich hinter dem vorderen Handschuhfach. Um zum Sicherungskasten zu gelangen, führen Sie die folgenden Schritte aus:

1. Kunststoffabdeckung abnehmen und entfernen.

Sicherungskasten im Motorraum

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
1	60 A	Motorlüfter 2 Kühlrelais.
2	50 A	Motorlüfter 1 Kühlrelais.
3	60 A	Glühkerzenrelais (Diesel).
4	40 A	ABS-Ventile mit elektronischem Fahrzeugstabilisierungssystem.
5	20 A	Lenksäulenverriegelungsrelais.
6	40 A	Relais des vorderen Lüftermotors.
7	10 A	Brems-Ein-/Ausschalter.
8	20 A	Schiebedachmodul.
9	15 A	Heckwischerrelais; Spule des Frontwischermotorrelais.
10	7,5 A	Klimaanlagenkupplungsrelais.
11	5 A	Spule des Steckdosenrelais; Spule des Hupenrelais; Spule des Kraftstoffpumpenrelais (außer Dieselmotor).
14	10 A	Beheizbare Spiegel.
15	5 A	Regensensor; Spule des Heckwischerrelais.
16	10 A	Heckscheibenwischermotor.
17	20 A	Zigarettenanzünder-Steckdose vorne.
18	20 A	Steckdose hinten.
19	–	Nicht verwendet.
20	20 A 30 A	Antriebsstrang-Steuermodul; Antriebsstrang-Steuermodul (Diesel DV5FD).
21	15 A	Lambdasonden-Heizelement; Katalysatorfunktionssensor (1,0L); Kraftstoffdampf-Ablassventil (1,0L); Magnetventile für variable Ventilsteuerzeiten (1,0L); Dosierventil – Kraftstoffdosiermodul (Diesel DV5FD); EGR-Kühler-Bypassventilsteuerung (Diesel DV5FD); Unterdruck-Magnetventil (Diesel DV5FD).
22	10 A	Spule des Motorlüfter 1 Kühlrelais; Spule des Motorlüfter 2 Kühlrelais; Spule des Klimaanlagenkupplungsrelais; Kompressorventil der Klimaanlage mit variabler Regelung; Steuerung der Ölpumpe mit variablem Durchfluss (1,0L); Ventil des elektronischen Unterdruckreglers (1,0L); Spule des Sauggebläse-Relais (1,0L); Wasserpumpen-Nachlauf (1,0L); Heizmodul des Automatikgetriebes; Aktive Öffnung des Lufteinlassgitters; Allradantriebsmodul.
22	5 A	Spule des Motorlüfter 1 Kühlrelais (Diesel DV5FD); Spule des Motorlüfter 2 Kühlrelais (Diesel DV5FD); Spule des Klimaanlagenkupplungsrelais (Diesel DV5FD); Spule des Glühkerzenrelais (Diesel DV5FD); Aktive Öffnung des Lufteinlassgitters (Diesel DV5FD); Spule des Kraftstoffpumpenrelais (Diesel DV5FD).
23	20 A	Zündspulen (1,0L).
24	10 A	Nicht verwendet.
25	15 A	Stromversorgung des Verstärkermoduls 1.
26	20 A	Anhängerzugmodul – Batterieladung.1
27	–	Nicht verwendet.
28	10 A	Hupe, linke Seite.
29	10 A	Hupe, rechte Seite.

Nummer	Ampere [A]	Beschreibung
30	15 A	Beheiztes Lenkrad.
31	–	Nicht verwendet.
32	30 A	Stromversorgung des Karosseriesystem-Steuermoduls von der Batterie.
33	60 A	ABS-Pumpe mit elektronischem Fahrzeugstabilisierungssystem.
34	50 A	Anhängerzugmodul.1
35	40 A	Heckscheibenheizungsrelais; Kollektive Radioempfängerantenne.
36	30 A	Anlasserrelais.
37	40 A	Relais der Zusatzluftheizung 1.
38	20 A	Relais des Abblendlichts links.
39	20 A	Relais des Abblendlichts rechts.
40	25 A	Beheizte Sitze.
41	15 A	Stromversorgung des Verstärkermoduls 2.
42	7,5 A	Relais des Sauggebläses (1,0L).
46	30 A	Steuermodul der linken hinteren Tür; Stromversorgung des elektrischen Fensterheberschalters der Fahrertür (Linkslenker, Öffnen/Schließen mit einem Tastendruck nur auf der Fahrerseite).
47	20 A 25 A	Kraftstoffpumpenrelais (1,0L); Elektronisches Kraftstoffpumpenrelais (Diesel DV5FD).
48	30 A	Beifahrertürmodul (Rechtslenker); Fahrertürmodul (Linkslenker).
49	20 A	Stromversorgung der Getriebeölpumpe (1,0L); Kraftstoffheizungsrelais (Dieselmotor).
55	10 A	Scheinwerfer-Positionseinstellung.
56	5 A	Modul des elektronischen Lenkassistenzsystems; Antriebsstrang-Steuermodul.
57	10 A	Logik der Getriebeölpumpe (1,0L); Spule des Kraftstoffheizungsrelais (Dieselmotor).
58	10 A	Rückfahrkamera; Totwinkelüberwachungsmodule.
59	5 A	ABS-Modul.
60	5 A	Spule des Heckscheibenheizungsrelais; Spule des Frontscheibenheizungsrelais rechts/links.
63	25 A	Frontwischermotor.
64	30 A	Karosseriesystem-Steuermodul – Schalt-/Startstange.
69	40 A	Frontscheibenheizung, linke Seite.
70	40 A	Frontscheibenheizung, rechte Seite.
74	–	Nicht verwendet.
75	–	Nicht verwendet.

¹Vorbereitende Ausstattung für die elektrische Installation eines Anhängers zur Installation des Zugmoduls durch den autorisierten Händler.

Relais	Beschreibung
Relais	Beschreibung
12	Antriebsstrang-Steuermodul.
13	Anlasserrelais.
43	Steckdosenrelais.
44	Relais des vorderen Scheibenwischermotors.
45	Relais des vorderen Lüfters.
50	Zünd-Start-Relais.
51	Lenksäulenverriegelungsrelais.
52	Hupenrelais.
53	Relais für linkes Abblendlicht.
54	Heckwischerrelais.
61	Heckscheibenheizungsrelais; beheizbare Spiegel; kollektive Radioempfängerantenne.

Relais	Beschreibung
62	Motorlüfter 2 Kühlrelais.
65	Kraftstoffpumpenrelais (1,0L); Kraftstoffheizungsrelais (Dieselmotor).
66	Abblendlichtrelais rechts.
67	Klimaanlagenkupplungsrelais.
68	Motorlüfter 1 Kühlrelais.
71	Glühkerzenrelais (Diesel).
72	Relais für rechte Frontscheibenheizung.
73	Relais für linke Frontscheibenheizung.
76	Zusatzluftheizungsrelais 2.
77	Sauggebläse-Relais (1,0L); Elektronisches Kraftstoffpumpenrelais (Diesel DV5FD).
78	Nicht verwendet.
79	Zusatzluftheizungsrelais 1.

Sicherungskasten in der Kabine

Nummer	Ampere [A]	Beschreibung
Nummer	Ampere [A]	Beschreibung
F01	5 A	Modul des Zusatzsicherheitssystems.
F02	5 A	Feuchtigkeits- und Temperatursensor im Fahrzeug.
F03	10 A	Modul des hinteren Parkassistenzsystems.
F04	10 A	Zündschalter; Startknopf; Schlüssel im Schalter.
F05	20 A	Zentralverriegelungsrelais (internes BCM-Relais); Zentralentriegelungsrelais (internes BCM-Relais).
F06	10 A	Beleuchtung des elektrischen Fensterheberschalters der Fahrer- und Beifahrertür (Öffnen/Schließen mit einem Tastendruck nur auf der Fahrerseite); Zubehör-Abschaltverzögerung für den elektrischen Fensterheberschalter der Fahrertür (nur Öffnen/Schließen mit einem Tastendruck des Fensters auf der Fahrerseite); Beleuchtung des Schiebedachschalters; Zubehör-Abschaltverzögerung – Schiebedachmodul.
F07	30 A	Fahrertürmodul (Rechtslenker); Beifahrertürmodul (Linkslenker).
F08	5 A	Nicht verwendet.
F09	Elektrochromatischer Spiegel; Gangwechsel; Airbag-Deaktivierungsanzeige für den Beifahrer.
F10	10 A	Intelligente Diagnoseschnittstelle – Stromversorgung.
F11	5 A	Fahrzeug mit integriertem Modem (nur).
F12	5 A	Einbruchsensormodul (Rechtslenker); Neigungssensormodul (Rechtslenker).

Nummer	Ampere [A]	Beschreibung
F13	15 A	Fahrertürentriegelungsrelais (internes BCM-Relais). Doppelverriegelungsrelais (internes BCM-Relais).
F14	30 A	Stromversorgung des elektrischen Fensterheberschalters der Fahrertür (Rechtslenker, Öffnen/Schließen mit einem Tastendruck auf der Fahrerseite); Steuermodul der rechten hinteren Tür.
F15	15 A	Anhängerkupplung.
F16	15 A	Frontkamera.
F17	15 A	SYNC; Elektronisches Panel.
F18	7,5 A	Nicht verwendet.
F19	7,5 A	Batteriebetriebenes Alarmsirenenmodul (Rechtslenker).
F20	10 A	Nicht verwendet.
F21	7,5 A	Heizungs-, Lüftungs- und Klimaanlagen-Steuermodul.
F22	7,5 A	Intelligente Diagnoseschnittstelle – Logik; Lenksäulen-Steuermodul. Instrumentensatz.
F23	20 A	Audiosystem-Steuermodul; CD-Player-Modul.
F24	20 A	Nicht verwendet.
F25	30 A	Elektrische Fensterhebermotoren (Fahrerfenster mit einem Tastendruck öffnen/schließen).

¹Vorbereitende Ausstattung für die elektrische Installation eines Anhängers zur Installation des Zugmoduls durch den autorisierten Händler.

Batterie-Sicherungskasten

Nummer	Ampere [A]	Beschreibung
1	250 A	Sicherungskasten im Motorraum.
2	60 A	Modul des elektronischen Lenkassistenzsystems.
3	Modul des Karosseriesystem-Steuergeräts.
4	70 A	Relais der Zusatzluftheizung 2.
5	275 A	Anlassermotor.

Über Ford EcoSport (2013-2022)

Der Ford EcoSport, produziert von 2013 bis 2022, ist ein kompaktes SUV, das eine Kombination aus Stil, Komfort und Praktikabilität bietet. Dieses Modell ist bekannt für seine höhere Bodenfreiheit und kompakten Abmessungen, was es ideal für städtische Umgebungen und leichtes Gelände macht. Der Ford EcoSport ist mit verschiedenen Motorisierungen erhältlich, darunter Benzin- und Dieselmotoren, wobei einige Versionen auch Allradantrieb bieten. Der Innenraum des Fahrzeugs ist auf Komfort und moderne Technologien ausgelegt, einschließlich Touchscreen und fortschrittlichen Konnektivitätssystemen.

Sicherungskasten-Schema Ford EcoSport

Diese Seite zeigt das Sicherungskasten-Schema für den Ford EcoSport, das für die Identifizierung und den Austausch von Sicherungen unerlässlich ist. In diesem Modell befinden sich die Sicherungskästen typischerweise im Motorraum und im Fahrzeuginnenraum, normalerweise unter dem Armaturenbrett. Die Schemata auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Anordnung und Funktionen zu haben.
