Toyota Auris (2007-2013) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskasten-Diagramme für den Toyota Auris (2007–2013), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Toyota Auris (2007-2013) – Sicherungskasten-Diagramm
Baujahr: 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Auris ist Sicherung 23 im Sicherungskasten im Innenraum und 39 im Motorraum.

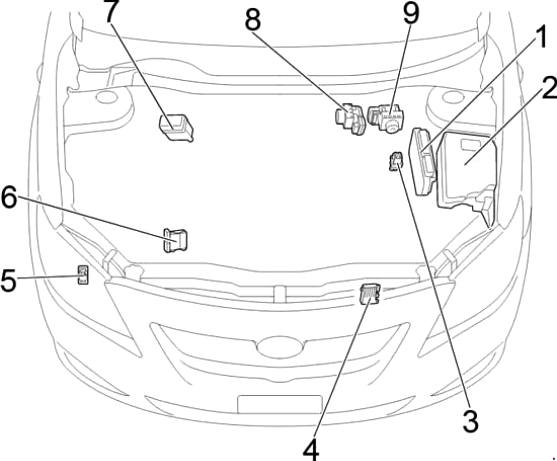

Motorraum mit Elektronik
Position
Beschreibung
- Motorsteuergerät
- Hauptsicherung und Relaiskasten
- Glühkerzenrelais
- Kühlerlüfter-Steuergerät
- LHD: Scheinwerferrelais
- Einspritzdüsen-Steuergerät (EDU)
- Relaiskasten
- Benzin: Bremssteuergerät
- Diesel: Bremssteuergerät
Sicherungskasten und Relais unter der Motorhaube
Befindet sich auf der linken Seite.

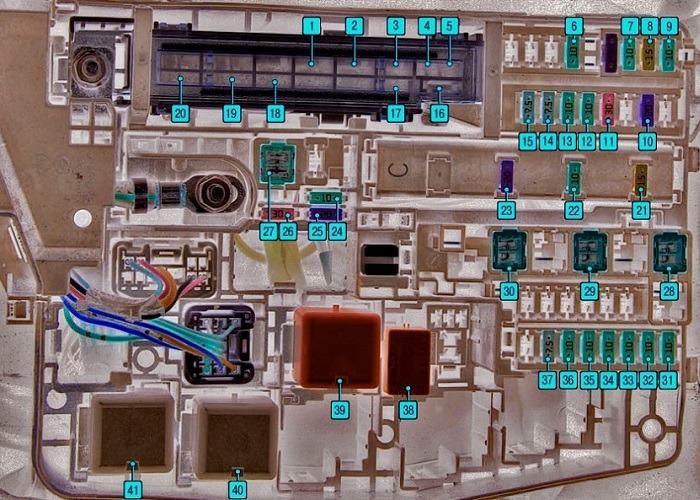

Typ 1
Beschreibung
| F1 | 30A – Scheinwerferwischer |
| F2 | 45A – Kühlerlüfter |
| F3 | 30A – ABS und VSC |
| F4 | 50A – ABS und VSC |
| F5 | 50A – Klimaanlage |
| F6 | 10A – Automatikgetriebe;
Klimaanlage; Smart Entry System. |
| F7 | 10A – Instrumententafel;
Elektrisches Steuergerät; VSC; Zentralverriegelung; Elektrische Fensterheber. |
| F8 | 15A – Audiosystem |
| F9 | 10A – Innenbeleuchtung;
Kofferraumbeleuchtung; Smart Entry System. |
| F10 | 20A – Lenkverriegelungssystem |
| F11 | 30A – Motorstartsystem;
Smart Entry System; Einspritzsystem. |
| F12 | 10A – Drosselklappensteuerungssystem |
| F13 | 10A – Blinker und Warnblinkanlage |
| F14 | 7,5A – Batterieladesystem |
| F15 | 7,5A – Steuergerät für elektrische Geräte |
| F 16 | 50A – Scheinwerfer |
| F17 | 50A – Kraftstoffeinspritzsystem |
| F18 | 80A – Motorvorwärmsystem (für Dieselmotoren) |
| F19 | 60A EPS – Elektrische Servolenkung |
| F20 | 120A – Batterieladesystem |
| F21 | 15A – Kraftstoffeinspritzsystem, Smart Entry System |
| F22 | 10A – Akustisches Signal;
Hupe |
| F23 | 20A – Kraftstoffeinspritzsystem |
| F24 | Reserve |
| F25 | Reserve |
| F26 | Reserve |
| F27 | 50A – Automatikgetriebe |
| F28 | 30A – Klimaanlage |
| F29 | 30A – Klimaanlage |
| F30 | 30A – Klimaanlage |
| F31 | 10A – Rechter Scheinwerfer (Position) |
| F32 | 10A – Linker Scheinwerfer (Position) |
| F33 | 10A – Rechter Scheinwerfer (Fernlicht) |
| F34 | 10A – Linker Scheinwerfer (Fernlicht) |
| F35 | 10A – Einspritzsystem |
| F36 | 10A – Einspritzsystem |
| F37 | 7,5A – Startsystem;
Smart Entry System. |
| 38 | Kühlerlüfterrelais |
| 39 | Scheinwerferschalterrelais |
| 40 | Automatikgetriebe-Relais |
| 41 | Scheinwerferrelais |
Typ 2
Beschreibung

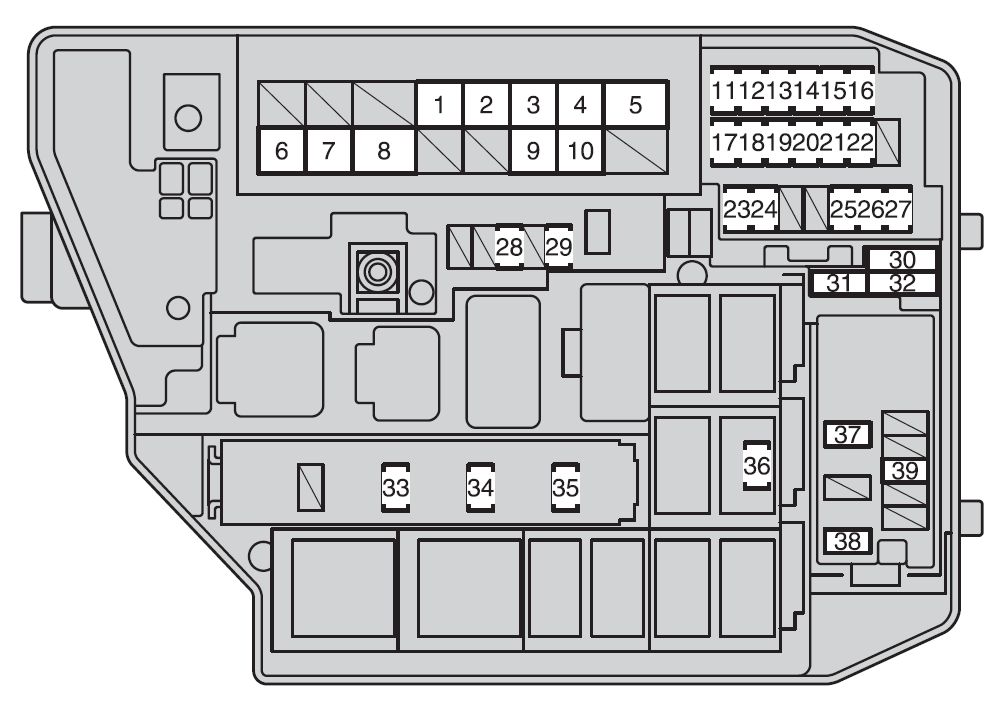

| 1 | 30A – Elektrischer Kühlerlüfter (y) |
| 2 | 40A – Kühlerlüfter(i) |
| 3 | 30A – Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 4 | 50A – Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 5 | 50A – Klimaanlage |
| 6 | 120A – Ladesystem, RDI FAN, CDS FAN, ABS Nr. 1, ABS Nr. 3, HTR, HTR SUB Nr. 1, HTR SUB Nr. 3, ACC, CIG, METER, IGN, ECU-IG Nr. 2, HTR-IG, WIPER, WASHER, ECU-IG Nr. 1, AM1, DOOR, STOP, FR DOOR, POWER, RR DOOR, RL DOOR, OBD, ACC-B, FR FOG, DEF, MIR HTR, TAIL, PANEL |
| 7 | 60A EPS – Elektrische Servolenkung |
| 8 | 80A – Zündkerzen |
| 9 | 50A P/I – EFI MAIN, IG2 |
| 10 | 50A – Scheinwerfer |
| 11 | 10A – Emissionskontrollsystem |
| 12 | 10A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem. |
| 13 | 10A – Rechter Scheinwerfer (Fernlicht) |
| 14 | 10A – Linker Scheinwerfer (Fernlicht) |
| 15 | 10A – Rechter Scheinwerfer (Position) |
| 16 | 10A – Linker Scheinwerfer (Position) |
| 17 | 10A – Elektronisches Drosselklappensteuerungssystem |
| 18 | 10A – Blinker;
Warnblinkanlage, |
| 19 | 7,5A – Ladesystem |
| 20 | 7,5A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Startsystem. |
| 21 | 30A – Startsystem |
| 22 | 20A – Lenkverriegelungssystem |
| 23 | 7,5A – Startsystem |
| 24 | 10A – Klimaanlage |
| 25 | 10A – Haupt-Karosserie-ECU;
Sensor und Messgeräte. Kilometerzähler. |
| 26 | 15A – Audiosystem |
| 27 | 10A – Kofferraumbeleuchtung;
Smart Key System. |
| 28 | 30A – Audiosystem |
| 29 | 10A MAYDAY |
| 30 | 10A – Reserve-Sicherung |
| 31 | 30A – Reserve-Sicherung |
| 32 | 20A – Reserve-Sicherung |
| 33 | 20A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; EFI Nr. 1, EFI Nr. 2 |
| 34 | 10A – Hupe |
| 35 | 15A – Mehrpunkt-Einspritzsystem;
Sequenzielles Mehrpunkt-Einspritzsystem; Startsystem; IGN; Kilometerzähler. |
| 36 | 7,5A – Startmotor |
| 37 | 30A – PTC-Heizung |
| 38 | 30A – PTC-Heizung |
| 39 | 15A – Steckdose;
Zigarettenanzünder. |
Zusätzlicher Relaiskasten
Diagramm
Zweck
| R2 | Zusatzheizung (HTR SUB Nr. 1) |
| R3 | Zusatzheizung (HTR SUB Nr. 3) |
| R4 | Zusatzheizung (HTR SUB Nr. 2) |
Fahrgastraum
Anordnungsdiagramm

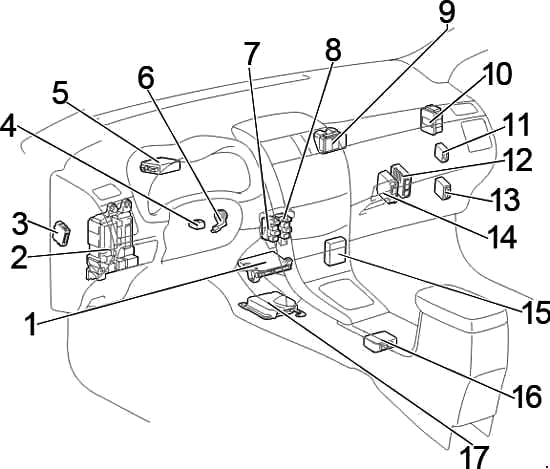

Allgemeine Anordnung der Sicherungskästen im Fahrgastraum
Beschreibung
- Klimaanlagen-Steuergerät
- Sicherungskasten / Karosserie-ECM
- LHD: Scheinwerferwinkel-Steuergerät
- Lenkverriegelungs-Steuergerät
- Servolenkungs-Steuergerät
- Transponder-Schlüsselverstärker
- Sicherungskasten Nr. 1
- Sicherungskasten Nr. 2
- Verteilerblock
- Verteilerblock
- Wischerrelais
- LHD : Getriebesteuergerät (Multimodus)
- Motor- und Getriebesteuergerät
- Start-Stopp-System-Steuergerät
- Multimedia-Schnittstellen-Steuergerät
- LHD: Getriebeschalthebel-Verriegelungssteuerung
- Airbag-Steuergerät
- RHD: Blinker-Relais
Sicherungskasten

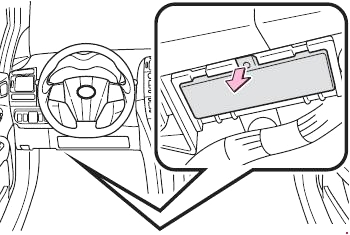

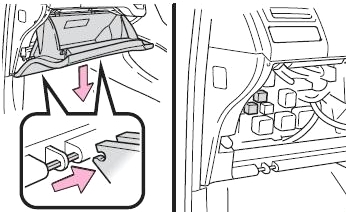

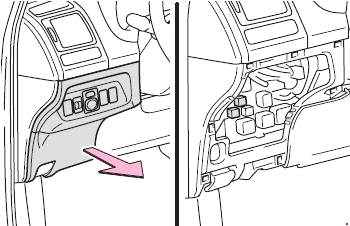

Befindet sich im Fahrgastraum unter der Verkleidung auf der linken Seite.
Rechtslenker
Linkslenker

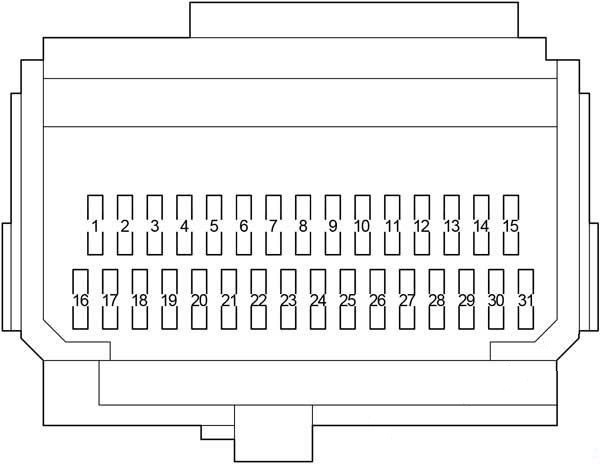

Beschreibung
| 1 | 7,5A – Startsystem;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Sicherungen: „CIG“, „ACC“. |
| 2 | 15A – Nebelscheinwerfer vorne |
| 3 | – |
| 4 | 25A – Sicherungen: „CIG“, „ACC“ |
| 5 | 25A – Zentralverriegelung |
| 6 | – |
| 7 | 10A – Bremslichter;
Zusätzliches Bremslicht; ABS; VSC; Karosserie-ECM; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Getriebesteuergerät. |
| 8 | 7,5A – Diagnoseanschluss |
| 9 | 10A – Rückfahrlichter;
Ladesystem; Automatisch abblendender Spiegel; Monitor; Schiebedach; Beheizbare Heckscheibe; Klimaanlage; Blinker; Warnblinkanlage; Sicherheitsgurtanzeige für Beifahrer; Start-Stopp-System; Parkassistent. |
| 10 | 10A – ohne Start-Stopp-System:
Automatische Scheinwerferwinkelregelung; Karosserie-ECM; Elektrische Servolenkung; Kühlerlüfter; Getriebeschalthebel-Verriegelung; Regensensor; ABS; VSC; Audiosystem; Navigation; Sequenzielles Mehrpunkt-Einspritzsystem; Scheinwerferreinigung; Smart Entry & Start System. |
| 11 | 15A – Scheibenwischer |
| 12 | – |
| 13 | 25A – Scheibenwischer;
Regensensor. |
| 14 | 10A – Klimaanlage;
Beheizbare Heckscheibe; Heizung bei Stillstand. |
| 15 | 15A – Sitzheizung |
| 16 | 10A – Seitenlichter;
Kennzeichenbeleuchtung; Nebelschlussleuchte; Nebelscheinwerfer vorne; Scheinwerferwinkelverstellung; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Instrumententafelbeleuchtung. |
| 17 | 7,5A – Lichtschalter;
Instrumententafelbeleuchtung; Handschuhfachbeleuchtung; Lenkradschalter; Karosserie-Steuergerät. |
| 18 | 10A – mit Start-Stopp-System:
Automatische Scheinwerferwinkelverstellung; Karosserie-ECM; Elektrische Servolenkung; Kühlerlüfter; Getriebeschalthebel-Verriegelung; Regensensor; ABS; VSC; Audiosystem; Navigation; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Scheinwerferreinigung; Smart Entry & Start System; Start-Stopp-System. |
| 19 | 20A – Elektrische Fensterheber vorne |
| 20 | 20A – Elektrischer Fensterheber hinten links |
| 21 | 20A – Elektrischer Fensterheber hinten rechts |
| 22 | 20A – Schiebedach |
| 23 | 15A CIG – Zigarettenanzünder |
| 24 | 7,5A – Elektrische Spiegel;
Audiosystem; Navigation; Getriebeschalthebel-Verriegelung; Karosserie-ECM; Smart Entry & Start System; Start/Stopp-System. |
| 25 | |
| 26 | 10A – Beheizbare Spiegel;
Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem. |
| 27 | |
| 28 | |
| 29 | 7,5A – Nebelschlussleuchte |
| 30 | 7,5A – Lenkverriegelung;
Airbag; Getriebesteuerungsmodul; Mehrpunkt-Einspritzsystem; Sequenzielles Mehrpunkt-Einspritzsystem; Smart Entry & Start System; Start-Stopp-System. |
| 31 | 7,5A – Blinkerset;
Start-Stopp-System. |
Relais
Beschreibung
| 1 | 30A Karosserie-ECU;
Fensterheber. |
| 2 | 30 / 40A Stromversorgung Blinker-Relais;
Heckscheibenheizung; Sicherung: „MIR HTR“. |
| 3 | 30A Sitzheizung |
| R1 | Relais „IG1“ – Startsystem |
| R2 | Heizungsrelais |
| R3 | Relais – Blinkerschalter |
Sicherungskasten Nr. 1
Beschreibung
| R1 | Anlasser (ST) |
| R2 | Nebelschlussleuchte (RR FOG) |
| R3 | Zusatzrelais (ACC) |
| R4 | Zusatzrelais (ACC CUT) |
Sicherungskasten Nr. 2
Beschreibung
| R1 | Nebelscheinwerfer (FR FOG) |
| R2 | Anlasser (ST CUT) |
| R3 | Panel (PANEL) |
| R4 | Reserve |
