BMW 7 E38 (1994-2001) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 7er (E38) 1994-2001, erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
BMW 7 E38 – Sicherungskastenbelegung
Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Die Sicherung des Zigarettenanzünders (Steckdose) im BMW 7 E38 ist die Sicherung 42 und 52 im jeweiligen Sicherungskasten im Motorraum und im Kofferraum.
Motorraum

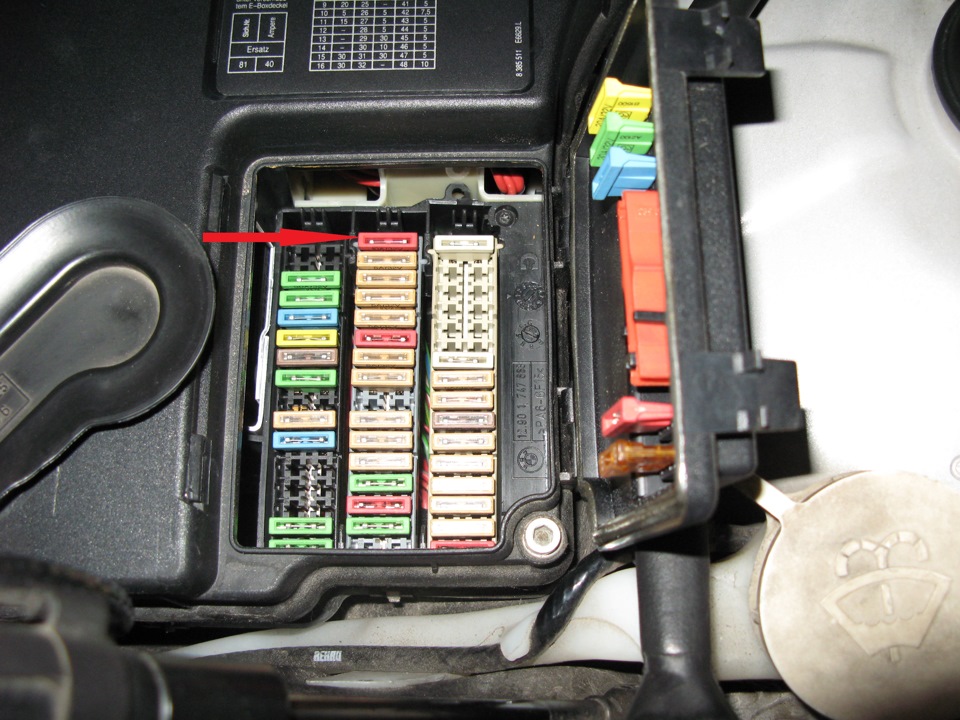

Dieser Kasten befindet sich auf der rechten Seite des hinteren Motorraums
Am selben Ort (auf dem Plastikkasten) finden Sie aktuelle Informationen zu den Sicherungen.
| 1 | |
| 2 | |
| 3 | Scheibenwischer 30A |
| 4 | 30A Scheinwerferreinigungsanlage + Scheibenwaschanlage |
| 5 | Signal 15A |
| 6 | 20A Innenraum + Fahrlicht + Scheibenwaschanlage |
| 7 | 7.5A Klimaanlage |
| 8 | 30A Verstellbarer Außenspiegel + Zentralverriegelung + Elektrische Fensterheber |
| 9 | Lüfter Hilfs 20A |
| 10 | 25A Automatische Stabilitätskontrolle |
| 11 | 15A Klimaanlage + Zusatzlüfter + beheizbare Heckscheibe + beheizbare Frontscheibe + Heizung |
| 12 | 15A Lenksäulenverstellung |
| 13 | – |
| 14 | – |
| 15 | 30A Fahrersitz + Lenksäulenverstellung |
| 16 | 30A Beifahrersitzheizung + Sonnenblende |
| 17 | 10 A – |
| 18 | 5A – |
| 19 | 5A – |
| 20 | 5A Klimaanlage + Zusatzlüfter + beheizbare Heckscheibe + beheizbare Frontscheibe + Heizung; |
| 21 | 5A Garagentoröffnung + Überkopf [Jpn] |
| 22 | 10A Motorsteuerung |
| 23 | 5A Instrumententafelabdeckung + Lichtmodul; |
| 24 | 5A Motorsteuerung |
| 25 | – |
| 26 | Signal 5A + Instrumententafel + Lichtmodul; |
| 27 | 5A Multifunktions-Informationsdisplay |
| 28 | 5A Radiosteuerung + Scheibenwischer |
| 29 | 30A Zentralverriegelung + Fenstersteuerung |
| 30 | 10A Scheibenwaschheizung + beheizbare Frontscheibe [mit 20] |
| 31 | 30A Verstellbarer Außenspiegel + Zentralverriegelung + Elektrische Fensterheber |
| 32 | 30A Klimaanlagen-Zusatzlüfter |
| 33 | 25A ABS |
| 34 | 30A Zusatzlüfter |
| 35 | – |
| 36 | 10A Lenkradheizung |
| 37 | – |
| 38 | 5A Zusatzlüfter |
| 39 | 15A Sitzheizung |
| 40 | 5A – |
| 41 | 5A Instrumententafelabdeckung + Lichtmodul; |
| 42 | 7,5A Steckdose (Zigarettenanzünder) |
| 43 | Airbag 5A |
| 44 | 5A Verriegelung |
| 45 | Airbag 5A |
| 46 | Integriertes Display 5A + Radio + Telefon |
| 47 | 5A Multifunktionslenkrad + Multifunktions-Informationsdisplay |
| 48 | 10A Rücksitzverstellung + Rollo |
Fahrgastraum
Der Sicherungskasten befindet sich hinter dem Handschuhfach.
Kofferraum

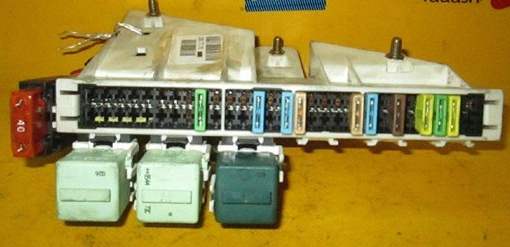

Der Sicherungskasten befindet sich auf der rechten Seite im Kofferraum über der Batterie unter einer Abdeckung.
| Relais Standheizung | |
| Relais Hauptzündkreise | |
| Relais Kraftstoffpumpe | |
| Relais beheizbare Heckscheibe | |
| 49 | (15A) Standlüftungssystem |
| 50 | (15A) Standheizung |
| 51 | (20A) Łukasz |
| 52 | (30A) Sicherung Zigarettenanzünder BMW e38 |
| 53 | (20A) Elektrisch verstellbarer Rücksitz |
| 54 | – |
| 55 | (7,5A) Scheibenwischer, Servolenkung |
| 56 | (15A) Diebstahlsicherung |
| 57 | (15A) Kraftstoffpumpe |
| 58 | (5A) Diebstahlsicherung, Zentralverriegelung |
| 59 | (30A) Beheizbare Heckscheibe |
| 60 | – |
| 61 | (20A) Klimaanlagenlüftermotor – hinten |
| 62 | (5A) Innenspiegel |
| 63 | (15A) Beheizbarer Rücksitz |
| 64 | (5A) Parksystem |
| 65 | (15A) Federungsregelsystem |
| 66 | (5A) Zigarettenanzünder |
| 67 | – |
| 68 | (5A) Klimaanlagenlüftermotor – hinten |
| 69 | (30A) Navigationssystem, Audiosystem |
| 70 | (10A) Telefon |
| 71 | – |
| 72 | – |
| 73 | – |
| 74 | – |
| 75 | – |
| 76 | – |
| 77 | – |
Über BMW 7 E38 (1994-2001)
Der BMW 7 E38 ist ein Luxusfahrzeug der Oberklasse, das von 1994 bis 2001 produziert wurde. Dieses Modell ist bekannt für seine Eleganz, seinen Komfort und seine fortschrittlichen Technologien, die für seine Zeit sehr innovativ waren. Der E38 bot verschiedene Motoroptionen, darunter Reihensechszylinder, Achtzylinder und sogar Zwölfzylinder. Dadurch konnten Kunden zwischen verschiedenen Leistungsstufen und Kraftstoffverbräuchen wählen. Der Innenraum des Fahrzeugs wurde mit Schwerpunkt auf Komfort und Luxus gestaltet und bot zahlreiche Merkmale wie Ledersitze, Holzverkleidungen und ein fortschrittliches Soundsystem.
Sicherungskastenbelegung BMW 7 E38
Diese Seite zeigt die Sicherungskastenbelegung für den BMW 7 E38, die für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise im Motorraum und im Innenraum, genauer gesagt unter dem Armaturenbrett auf der Fahrerseite. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Zuverlässigkeit des Fahrzeugs, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
