Renault Megane Scenic 1 – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Mégane Scénic I, erhalten Informationen über die Position der Sicherungspaneele im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
1998, 1999, 2000, 2001, 2002 und 2003
Motorraum

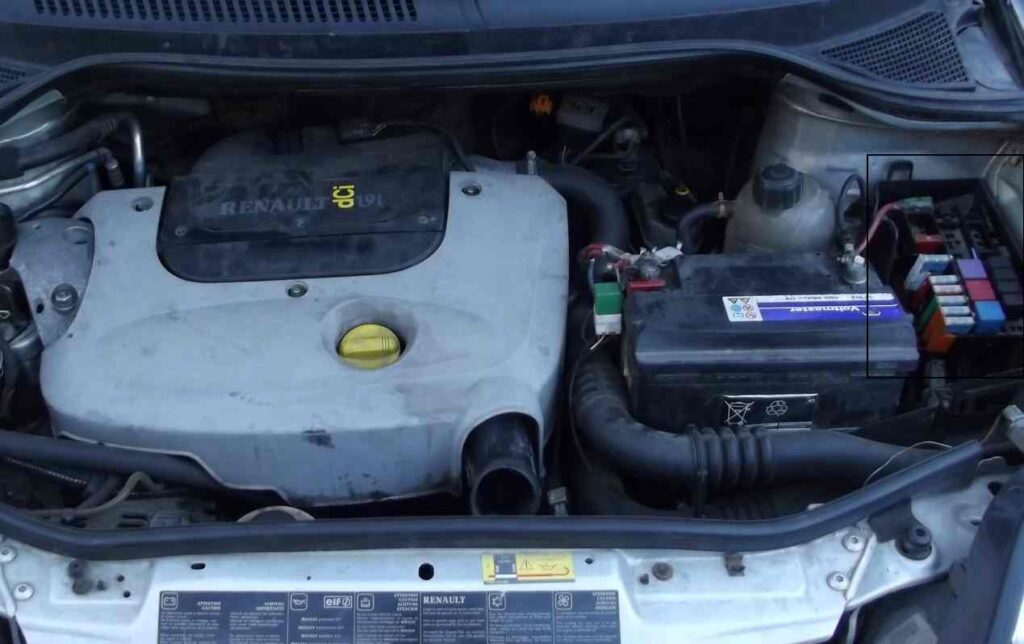

Im Motorraum befindet sich die Einheit auf der linken Seite, neben der Batterie.
Es sind verschiedene Varianten der Ausführung möglich.
Option Foto 1

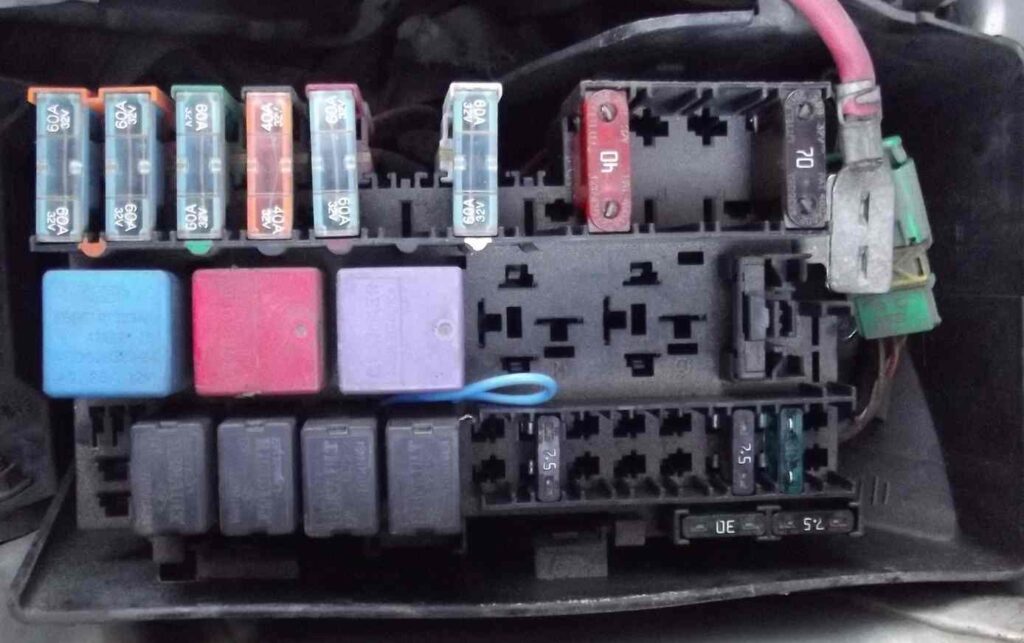

Option Foto 2

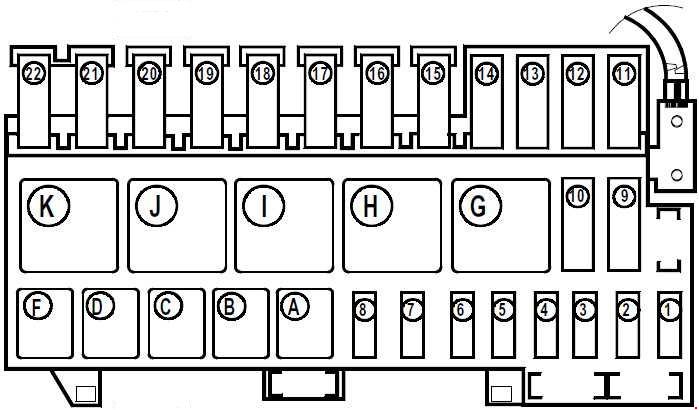

Diagramm
Aufgaben
| A | Kraftstoffpumpenrelais |
| b | Motorsteuerungsrelais |
| C | Kühlmittelheizungsrelais 1 |
| D | Relais der elektromagnetischen Kupplung des Klimakompressors |
| F | Anlasserrelais – Automatikgetriebe |
| g | |
| h | |
| i | Kühlmittelheizungsrelais 2 |
| J | Kühlerventilatormotorrelais – hohe Geschwindigkeit |
| K | Kühlerventilatormotorrelais – niedrige Geschwindigkeit |
| 1 | (30A) Kühlerventilatormotor, Kraftstofffilterheizung |
| 2 | (30A) Motorsteuerung |
| 3 | (7,5A) Klimaanlage |
| 4 | (3A) Bifuel-System |
| 5 | (7,5A) Bifuel-System |
| 6 | (7,5A) Automatikgetriebesteuerung, Anlasser |
| 7 | (7.5) Airbag, Motorsteuerungssystem, Kraftstofffilterheizung |
| 8 | (7,5A) Bifuel-System |
| 9 | Klimaanlagen-Diode |
| 10 | Klimaanlagen-Diode |
| 11 | (70A) Kühlmittelheizung, Zündkerzen |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Kühlerventilatormotor – 2. Geschwindigkeit, Kraftstofffilterheizung |
| 15 | |
| 16 | (60A) Antiblockiersystem (ABS) |
| 17 | |
| 18 | (60A) Beheizte Frontscheibe |
| 19 | (40A) Klimaanlage |
| 20 | (60A) Multifunktionssteuergerät 1 |
| 21 | (60A) Sicherungskasten / Relais, Armaturenbrett 2 |
| 22 | (60A) Diebstahlsicherung, Hupe, Lichtschalter |
Fahrgastraum

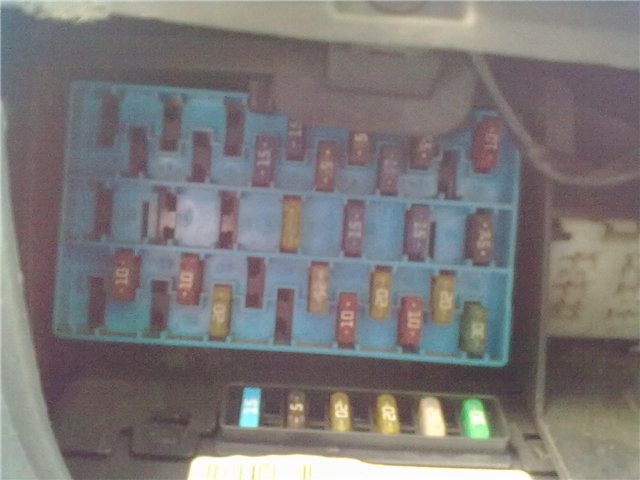

Befindet sich auf der linken Seite des Lenkrads, unter der Schutzabdeckung.

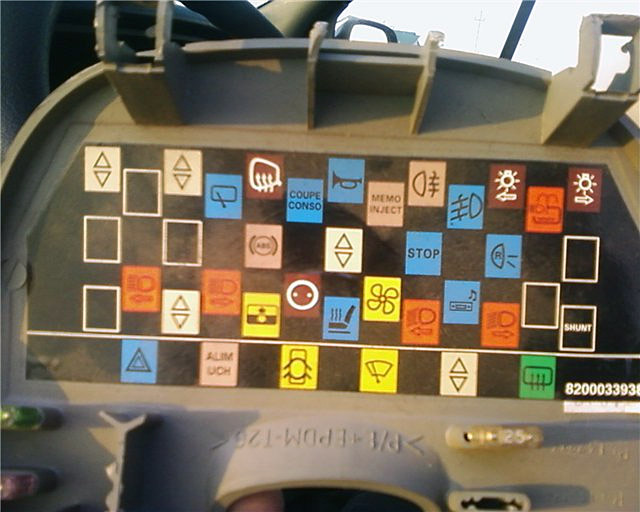

Auf der Rückseite der Abdeckung befindet sich das aktuelle Sicherungsdiagramm.

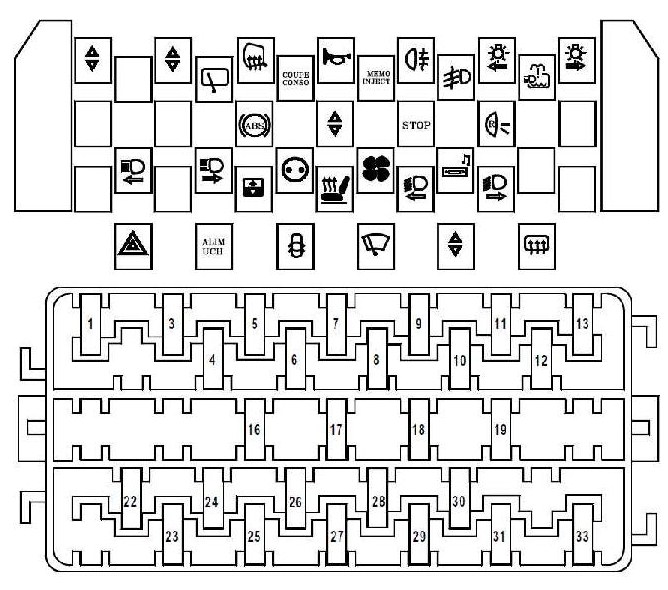

Diagramm
Zweck
- (25A) Fensterhebermotor hintere linke Tür
- –
- (25A) Fensterhebermotor hintere rechte Tür
- (15A) Heckscheibenwischer/Waschdüse
- (7,5A) Beheizte Außenspiegel
- (15A) Audiosystem, elektrische Antenne, elektrische Außenspiegel
- (15A) Hupe
- Kühlerventilatormotorrelais, Armaturenbrett
- (5A) Nebelschlussleuchten
- (15A) Nebelscheinwerfer
- (7,5A) Vordere linke Seitenleuchten / hintere linke Seitenleuchten
- (10A) Scheinwerferwaschanlage
- (7,5A) Vordere rechte Seitenleuchten / hintere rechte Seitenleuchten
- –
- –
- (5A) Antiblockiersystem (ABS)
- (25A) Fensterhebermotor vordere rechte Tür
- (15A) Automatisches Getriebesteuerungssystem, Fensterhebermotorrelais, Bremslichter
- (15A) Multifunktionssteuergerät 1, Rückfahrlichter
- –
- –
- (10A) Fernlicht (links)
- (25A) Fensterhebermotor vordere linke Tür
- (10A) Fernlicht (rechts)
- (20A) Klimaanlage, Schiebedach
- (10A) Stromanschluss für Zubehör
- (15A) Sitzheizung
- (20A) Heizung / Klimaanlage
- (10A) Abblendlicht (links)
- (15A) Audiosystem, Zigarettenanzünder-Sicherung Renault Megan Stufe 1
- (10A) Abblendlichtlampe (rechts)
- –
- Verbindung – Scheinwerfer
Sicherung Nummer 30 ist für den Zigarettenanzünder zuständig.
Untere Reihe
Diagramm
Geschützte Stromkreise
- A – (15A) Blinker / Warnblinkanlage
- B – (5A) Multifunktionssteuergerät 1
- C – (20A) Zentralverriegelung
- D – (20A) Frontscheibenwischer
- E – (25A) Elektrische Fensterheber
- F – (30A) Beheizte Außenspiegel, beheizte Heckscheibe
Hinter dem Sicherungskasten können sich auch folgende Relais befinden:
Diagramm
Zweck
| A | Waschpumpenrelais |
| b | Tagfahrlichtrelais – Scheinwerfer |
| C | Tagfahrlichtrelais – Vorder-/Rückleuchte |
| D | Tagfahrlichtrelais – Hauptrelais |

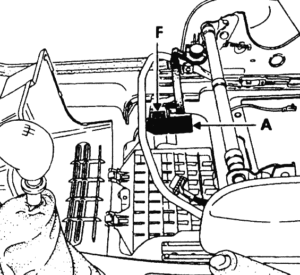

Es ist auch möglich, einzelne Sicherungs- und Relaiskomponenten unter dem Beifahrersitz zu platzieren: A – Stromanschluss, F – Sicherungen.
