Volkswagen Phaeton (2002-2006) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Volkswagen Phaeton (2002–2006), erfahren, wo sich die Sicherungstafeln im Fahrzeug befinden, und erhalten detaillierte Informationen zur Belegung und Anordnung jeder Sicherung.
Volkswagen Phaeton (2002-2006) – Sicherungsplan
Baujahr: 2002, 2003, 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Volkswagen Phaeton ist die Sicherung (?) im Sicherungskasten des Motorraums.
Relais und Sicherungen

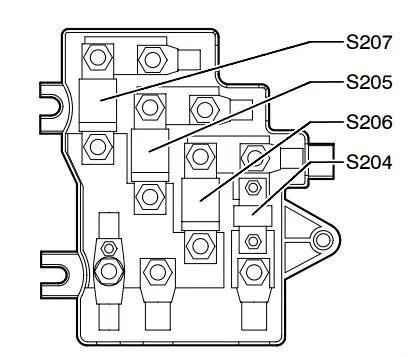

Hauptsicherungskasten im Kofferraum links – Hauptsicherungen
| Nr. | Ref.-Nr. im Schaltplan | Amp [A] | Beschreibung | Klemme |
| 1 | S204 – Sicherung -1- (30) | 100 | A18 – Spannungswandler Frontscheibenheizung | 30 |
| 2 | S205 – Sicherung -2- (30) | 150 | TV28- Kabelverbindung 3 für Klemme 30,
Thermosicherungen: SE1, SE2, SE3, SE4, SE5, SE6, SE7 Sicherungen: SB5, SB7 und SB18, SB27 und SB36, SD11, SD23, SD24, SD26, J329 – Relais Spannungsversorgung Klemme 15 (B +) J680 – Relais Stromversorgung 1 (Klemme 75) |
30 |
| 3 | S206 – Sicherung -3- (30) | 300 | Sicherungen: SC3, SC6, SC8 bis SC16, SC23 bis SC27, SC41 bis SC47
C – Generator (GEN) |
30 |
| 4 | S207 – Sicherung -4- (30) | – | offen | 30 |

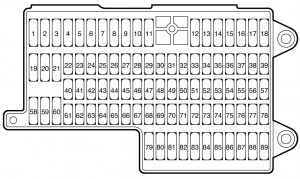

Sicherungsplan unter dem Armaturenbrett, links – Sicherungen „SB“
| Nr. | Ref.-Nr. im Schaltplan | Amp [A] | Beschreibung | Klemme |
| 1 | SB1 – Sicherung 1 (im Sicherungshalter) | 10 | Klemme 30 für J582 – Relais Heizung Scheibenwischer-Parkposition
Z 20 – Heizung Scheibenwaschdüse links Z 21 – Heizung Scheibenwaschdüse rechts |
75a |
| 2 | SB2 – Sicherung 2 (im Sicherungshalter) | 20 | J386 – Türsteuergerät, Fahrerseite
J657 – Steuergerät Türschließung J388 – Türsteuergerät, hinten, links |
30 |
| 15 * | ||||
| 3 | SB3 – Sicherung 3 (im Sicherungshalter) | 20 | J387 – Türsteuergerät, Beifahrerseite
J657 – Steuergerät Türschließung J389 – Türsteuergerät, hinten, rechts |
30 |
| 15 * | ||||
| 4 | SB4 – Sicherung 4 (im Sicherungshalter) | 20 | SC18 – Sicherung 18 (im Sicherungshalter)
SC19 – Sicherung 19 (im Sicherungshalter) SC20 – Sicherung 20 (im Sicherungshalter) |
15a |
| 5 | SB5 – Sicherung 5 (im Sicherungshalter) | 5 | J528 – Steuergerät Dach-Elektronik | 30 |
| 6 | offen | – | – | – |
| 7 | offen | 15 | – | 30 |
| 8 | SB 8 – Sicherung 8 (im Sicherungshalter) | 25 | J104 – ABS-Steuergerät (mit EDL)
J106 – Relais ABS-Magnetventil |
30 |
| 9 | offen | 5 | – | – |
| 10 | SB10 – Sicherung 10 (im Sicherungshalter) | 15 | J519 – Steuergerät Bordnetz
M5 – Blinker vorne links M1 – Positionsleuchte links |
30 |
| 11 | SB11 – Sicherung 11 (im Sicherungshalter) | 15 | J519 – Steuergerät Bordnetz
M7 – Blinker vorne rechts M3 – Positionsleuchte rechts |
30 |
| 12 | SB12 – Sicherung 12 (im Sicherungshalter) | 15 | J519 – Steuergerät Bordnetz
J567 – Steuergerät Scheinwerferstrom links M29 – Abblendlicht links J683 – Steuergerät Fernlicht Scheinwerfer links HID M30 – Fernlicht links |
30 |
| 13 | SB13 – Sicherung 13 (im Sicherungshalter) | 15 | J519 – Steuergerät Bordnetz
J568 – Steuergerät Scheinwerferstrom rechts M31 – Abblendlicht rechts J684 – Steuergerät Fernlicht HID rechts M32 – Scheinwerfer rechts Fernlicht |
30 |
| 14 | SB14 – Sicherung 14 (im Sicherungshalter) | 20 | J519 – Steuergerät Bordnetz
H1 – Hupe / Zweiklanghupe |
30 |
| 15 | SB15 – Sicherung 15 (im Sicherungshalter) | 15 | F – Bremslichtschalter
J605 – Steuergerät Heckklappe J… – Motorsteuergerät (ECM) J345 – Steuergerät für Anhängererkennung J104 – ABS-Steuergerät (mit EDL) |
30 |
| 16 | SB16 – Sicherung 16 (im Sicherungshalter) | 20 | J162 – Steuergerät Heizung | 30 |
| 17 | SB17 – Sicherung 17 (im Sicherungshalter) | 10 | J523 – Steuergerät Anzeigeeinheit vorne
R 24 – Antennenverstärker |
30a |
| 18 | SB18 – Sicherung 18 (im Sicherungshalter) | 10 | J527 – Steuergerät Lenksäulen-Elektronik | 30a |
| 19 | SB19 – Sicherung 19 (im Sicherungshalter) | 10 | J518 – Steuergerät Zugang / Startberechtigung | 30a |
| 20 | offen | – | – | – |
| 21 | offen | – | – | – |
| 22 | SB22 – Sicherung 22 (im Sicherungshalter) | 5 | J623 – Motorsteuergerät (ECM) (Motorcode BAP)
J623 – Motorsteuergerät (ECM) 2 (Motorcode BAP) J220 – Motorsteuergerät Motronic (ECM) (Motorcode BGJ) |
30a |
| 23 | SB23 – Sicherung 23 (im Sicherungshalter) | 5 | J285 – Steuergerät mit Anzeige im Kombiinstrument | 30a |
| 24 | offen | – | – | – |
| 25 | offen | – | – | – |
| 26 | offen | – | – | – |
| 27 | SB27 – Sicherung 27 (im Sicherungshalter) | 5 | J285 – Steuergerät mit Anzeige im Kombiinstrument Diagnoseanschluss (DLC)
J669 – Relais Gurtstraffer |
30a |
| 28 | SB28 – Sicherung 28 (im Sicherungshalter) | 5 | J526 – Steuergerät Telefon / Telematik | 30a |
| 29 | SB29 – Sicherung 29 (im Sicherungshalter) | 5 | R149 – Empfänger Funkwasserheizung (falls zutreffend) | 30a |
| 30 | SB30 – Sicherung 30 (im Sicherungshalter) | 10 | J255 – Steuergerät Climatronic
V 50 – Kühlmittelpumpe N175 – Heizungsregelventil links N176 – Heizungsregelventil rechts |
30a |
| 31 | SB31 – Sicherung 31 (im Sicherungshalter) | 5 | Y – Analoguhr / Steuergerät
J524 – Bedienung Informationsdisplay hinten |
30a |
| 32 | offen | – | – | – |
| 33 | SB33 – Sicherung 33 (im Sicherungshalter) | J17 – Relais Kraftstoffpumpe (FP)
J271 – Relais Stromversorgung Motorsteuergerät Motronic (ECM) J670 – Relais Stromversorgung Motorsteuergerät Motronic (ECM) 2 J581 – Relais Batterie-Parallelanschluss (falls zutreffend) J49 – Relais Kraftstoffpumpe (FP) 2 J220 – Motorsteuergerät Motronic (ECM) (Motorcode BGJ) |
30 | |
| 34 | SC34 – Sicherung 34 (im Sicherungshalter) | 20 | G6 – Kraftstoffpumpe (FP) | 30 |
| 35 | SC35 – Sicherung 35 (im Sicherungshalter) | 20 | G23 – Kraftstoffförderpumpe (FP) | 30 |
| 36 | SC36 – Sicherung 36 (im Sicherungshalter) | 30 | Anschluss 30 für J681 – Relais Stromversorgung 2 (Anschluss 15)
Sicherungen: SB52, SB53, SB54, SB55, SB56, SB57 |
30 |
| 37 | offen | – | – | – |
| 38 | offen | – | – | – |
| 39 | offen | – | – | |
| 40 | offen | – | – | – |
| 41 | SC41 – Sicherung 41 (im Sicherungshalter) | 5 | G384 – Fahrzeugneigungssensor | 30 |
| 42 | SC42 – Sicherung 42 (im Sicherungshalter) | 5 | J393 – Steuergerät Zentrales Komfortsystem | 30 |
| 15 * | ||||
| 43 | SC43 – Sicherung 43 (im Sicherungshalter) | 30 | J605 – Steuergerät Heckklappe | 30 |
| 44 | SC44 – Sicherung 44 (im Sicherungshalter) | 10 | J197- Steuergerät Niveauregulierungssystem | 30 |
| 45 | SC45 – Sicherung 45 (im Sicherungshalter) | 5 | J697- Steuergerät Kennzeichenbeleuchtung
L153 – Rückleuchte |
30 |
| 46 | offen | – | – | – |

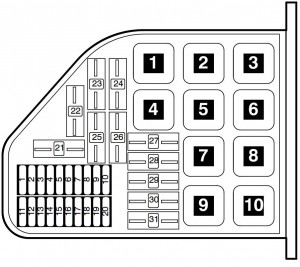

Elektronikplatine im rechten Expansionsraum – Relais
| Nummer | Beschreibung |
| 1 | offen |
| 2 | C24 – Dämpfer |
| 3 | J682 – Relais Stromversorgung (Klemme 50) |
| 4 | J271 – Relais Stromversorgung Motorsteuergerät Motronic (ECM) (167) |
| 5 | J670 – Motorsteuergerät Motronic (ECM)
Relais Stromversorgung 2 (100) (Motorcode BAP) |
| 5 | offen |
| 6 | J680 – Relais Stromversorgung 1 (Klemme 75) (100) |
| 7 | J299 – Relais Sekundärlufteinblasungspumpe (ARIA) (100) |
| 7 | offen |
| 8 | J329 – Relais Spannungsversorgung Klemme 15
(B +) (433) (falls zutreffend) |
| 9 | J545 – Relais Sekundärlufteinblasungspumpe
(ARIA) 2 (100) (Motorcode BAP) |
| 9 | offen |
| 10 | offen |
| 10 | offen |
Elektronikplatine im rechten Expansionsraum – Sicherungen „SD“
| Nummer | Ref.-Nummer im Schaltplan | Amp [A] | Beschreibung | Klemme |
| 1 | SD1 – Sicherung 1 (im Sicherungshalter) | 10 | N… – Kraftstoffeinspritzventile für Zylinder 1–6 (Motorcode BAP) | 87a |
| 2 | SD2 – Sicherung 2 (im Sicherungshalter) | 10 | N… – Kraftstoffeinspritzventile für Zylinder 7–12 (Motorcode BAP) | 87a |
| 3 | offen | 30 | offen | 30 |
| 4 | offen | 30 | offen | 30 |
| 5 | SD5 – Sicherung 5 (im Sicherungshalter) | 5 | G70 – Luftmassenmesser (MAF) (Motorcode BAP)
G246 – Luftmassenmesser (MAF) 2 (Motorcode BAP) G42 – Ansauglufttemperatursensor (IAT) (Motorcode BAP) G299 – Ansauglufttemperatursensor (IAT) 2 (Motorcode BAP) |
87a |
| 6 | SD6 – Sicherung 6 (im Sicherungshalter) | 10 | J496 – Relais Zusatzkühlmittelpumpe (EC) (Motorcode BAP)
V51 – Zusatzkühlmittelpumpe (Motorcode BAP) J299 – Relais Sekundärlufteinblasungspumpe (ARIA) J545 – Relais Sekundärlufteinblasungspumpe (ARIA) 2 (Code BAP) J49 – Relais Kraftstoffpumpe (FP) 2 (Motorcode BAP) V36 – Kühlmittelpumpe (Motorcode BGJ) J151 – Relais Kühlmittel-Umwälzpumpe (Motorcode BGJ) |
87a |
| 7 | SD7 – Sicherung 7 (im Sicherungshalter) | 20 | F265 – Kennfeldgesteuertes Motorkühlmittelthermostat (Motorcode BAP)
N80 – Ventil Regelung Kraftstoffdampf-Absorptionssystem (EVAP) N112 – Magnetventil Sekundärlufteinblasung (ARIA) N145 – Elektrohydraulisches Ventil Motorlager rechts (Code BAP) N156 – Umschaltventil Saugrohr (Motorcode BGJ) N205- Ventil -1- für Nockenwellenverstellung N208- Ventil -2- für Nockenwellenverstellung N261- Saugrohr-Kalibrierungsventil (IMT) -2- (Motorcode BGJ) N318 – Nockenwellenverstellventil 1 (Auslass) (Motorcode BAP) N319 – Nockenwellenverstellventil 2 (Auslass) (Motorcode BAP) N320 – Magnetventil 2 Sekundärlufteinblasung (ARIA) (Motorcode BAP) N333 – Regelventil Reinigung Kraftstoffdampf-Absorptionssystem (EVAP) 2 (Motorcode BAP) |
87a |
| 8 | SD8 – Sicherung 8 (im Sicherungshalter) | 30 | N… – Zündspulen mit Leistungsausgang für Zylinder 1–8 (Motorcode BGJ) | 87a |
| 9 | SD9 – Sicherung 9 (im Sicherungshalter) | 20 | N… – Kraftstoffeinspritzventile für Zylinder 1–8 (Motorcode BGJ) | 87a |
| 10 | SD10 – Sicherung 10 (im Sicherungshalter) | 10 | J623 – Motorsteuergerät (ECM) (Motorcode BAP)
J624 – Motorsteuergerät (ECM) 2 (Motorcode BAP) J220 – Motorsteuergerät Motronic (ECM) (Motorcode BGJ) |
87a |
| 11 | SD11 – Sicherung 11 (im Sicherungshalter) | 15 | J39 – Relais Scheinwerferreinigungsanlage | 30a |
| 12 | SD12 – Sicherung 12 (im Sicherungshalter) | 10 | J293 – Steuergerät Kühlmittel FC (Lüftersteuerung ((FC))
V7 – Kühlerlüfter J671 – Steuergerät Kühlmittel FC (Lüftersteuerung) 2 V177- Kühlerlüfter 2 |
87a |
| 13 | SD13 – Sicherung 13 (im Sicherungshalter) | 25 | Z19 – Lambdasondenheizung (O2S) (Motorcode BAP)
Z28 – Lambdasonde (O2S) 2 Heizung 2 (Motorcode BAP) Z29 – Lambdasondenheizung (O2S) 1 (nach Dreiwegekatalysator (TWC)) (Motorcode BAP) Z30 – Lambdasondenheizung (O2S) 2 (nach Dreiwegekatalysator (TWC)) (Motorcode BAP) |
87a |
| 14 | SD14 – Sicherung 14 (im Sicherungshalter) | 25 | Z19 – Lambdasondenheizung (O2S) (Motorcode BGJ)
Z28 – Lambdasonde (O2S) 2 Heizung 2 (Motorcode BGJ) Z29 – Lambdasondenheizung (O2S) 1 (nach Dreiwegekatalysator (TWC)) (Motorcode BGJ) Z30 – Lambdasondenheizung (O2S) 2 (nach Dreiwegekatalysator (TWC)) (Motorcode BGJ) Z 62 – Lambdasondenheizung (O2S) 3 (Motorcode BAP) Z 63 – Lambdasondenheizung (O2S) 4 (Motorcode BAP) Z 64 – Lambdasondenheizung (02S) 3 (nach Dreiwegekatalysator (TWC)) (Motorcode BAP) Z 65 – Lambdasondenheizung (02S) 4 (nach Dreiwegekatalysator (TWC)) (Motorcode BAP) |
87a |
| 15 | SD15 – Sicherung 15 (im Sicherungshalter) | 15 | J217 – Getriebesteuergerät (TCM) | 30a |
| 16 | SD16 – Sicherung 16 (im Sicherungshalter) | 10 | J539- Steuergerät Bremsassistent | 30a |
| 17 | SD17 – Sicherung 17 (im Sicherungshalter) | 5 | J309 – Relais Solarmodul-Trennung | 30a |
| 18 | SD18 – Sicherung 18 (im Sicherungshalter) | 15 | J519 – Steuergerät Bordnetz
V248 – Motor Scheinwerferwaschdüse links V249 – Motor Scheinwerferwaschdüse rechts |
30a |
| 19 | SD19 – Sicherung 19 (im Sicherungshalter) | 20 | J400 – Steuergerät Wischermotor
V216 – Wischermotor vorne links V59 – Waschpumpe vorne und hinten |
30a |
| 20 | SD20 – Sicherung 20 (im Sicherungshalter) | 20 | J584 – Steuergerät Wischermotor rechte Scheibe
V217 – Wischermotor rechte Scheibe |
30a |
| 21 | SD21 – Sicherung 21 (im Sicherungshalter) | 60 | Fahrzeuge nur mit Einbatteriesystem:
SB19 – Sicherung 19 (im Sicherungshalter) SB20 – Sicherung 20 (im Sicherungshalter) SB22 – Sicherung 22 (im Sicherungshalter) SB23 – Sicherung 23 (im Sicherungshalter) Anschluss 30 für J271 – Relais Stromversorgung Motorsteuergerät Motronic (ECM) |
30 |
| 22 | SD22 – Sicherung 22 (im Sicherungshalter) | 40 | SD1 – Sicherung 1 (im Sicherungshalter) (Motorcode BAP)
N… – Zündspulen mit Leistungsausgang für Zylinder 1–6 (Motorcode BAP) |
87a |
| 23 | SD23 – Sicherung 23 (im Sicherungshalter) | 40 | Anschluss 30 für J680 – Relais Stromversorgung 1 (Anschluss 75)
SB1 – Sicherung 1 (im Sicherungshalter) SB40 – Sicherung 40 (im Sicherungshalter) |
30 |
| 24 | SD24 – Sicherung 24 (im Sicherungshalter) | 40 | J104 – ABS-Steuergerät (mit EDL) | 30a |
| 25 | SD25 – Sicherung 25 (im Sicherungshalter) | 40 | SD2 – Sicherung 2 (im Sicherungshalter) (Motorcode BAP)
N… – Zündspulen mit Leistungsausgang für Zylinder 7–12 (Motorcode BAP) |
87a |
| 26 | SD26 – Sicherung 26 (im Sicherungshalter) | 40 | Anschluss 30 für J329 – Relais Spannungsversorgung Klemme 15 (B +) | 30a |
| 27 | SD27 – Sicherung 27 (im Sicherungshalter) | 50 | J293 – Steuergerät Kühlmittel FC (Lüftersteuerung ((FC)) (links) | 30a |
| 28 | SD28 – Sicherung 28 (im Sicherungshalter) | 50 | J671 – Kühlmittel FC (Lüftersteuerung) Steuergerät 2 (rechts) | 30a |
| 29 | SD29 – Sicherung 29 (im Sicherungshalter) | 50 | V101 – Motor Sekundärlufteinblasungspumpe (ARIA) | 30a |
| 30 | SD30 – Sicherung 30 (im Sicherungshalter) | 30 | V189 – Motor Sekundärlufteinblasungspumpe (ARIA) 2 (Motorcode BAP) | 30a |
| 31 | SD31 – Sicherung 31 (im Sicherungshalter) | 40 | V2 – Frischluftgebläse
J255 – Steuergerät Climatronic Anschluss 87 für J309 – Relais Solarmodul-Trennung |
30a |

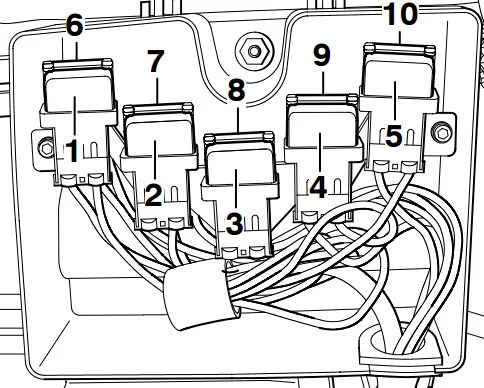

Thermosicherungskasten im linken vorderen Fußraum – Thermosicherungen
| Nr. | Ref.-Nr. im Schaltplan | Amp [A] | Beschreibung | Klemme |
| 1 | SE1 – Thermosicherung 1 (in der Sicherungshalterung) | 30 | J386 – Türsteuergerät, Fahrerseite
J388 – Türsteuergerät, hinten, links |
30 |
| 2 | SE2 – Thermosicherung 2 (in der Sicherungshalterung) | 30 | J387 – Türsteuergerät, Beifahrerseite
J389 – Türsteuergerät, hinten, rechts |
30 |
| 3 | SE3 – Thermosicherung 3 (in der Sicherungshalterung) | 30 | J136 – Steuergerät für Sitz-/Lenksäulenverstellung mit Memory | 30 |
| 4 | SE4 – Thermosicherung 4 (in der Sicherungshalterung) | 30 | J521 – Steuergerät für Beifahrersitz mit Memory | 30 |
| 5 | SE5 – Thermosicherung 5 (in der Sicherungshalterung) | 30 | J522 – Steuergerät für Rücksitz mit Memory | 30 |
| 6 | SE6 – Thermosicherung 6 (in der Sicherungshalterung) | 30 | Z42 – Fußraumheizung hinten links | 30 |
| 7 | SE7 – Thermosicherung 7 (in der Sicherungshalterung) | 30 | Z43 – Fußraumheizung hinten rechts | 30 |
| 8 | offen | – | – | – |
| 9 | offen | – | – | – |
| 10 | offen | – | – | – |

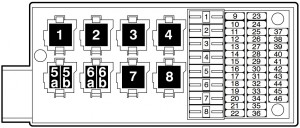

P Relaisplatte im rechten vorderen Fußraum – Relais
| Nr | Beschreibung |
| 1a | J496 – Relais für Zusatzkühlmittelpumpe (EC) (404) |
| 2b | offen |
| 2a | offen |
| 2b | offen |
| 3a | J582 – Relais für Scheibenwischerheizung (404) |
| 3b | J709 – Relais für Sitzheizungsfreigabe (404) |
| 4 | J309 – Relais für Solarmodul-Trennung (79) |
| 5 | J681 – Relais für Stromversorgung 2 (Klemme 15) (100) |
| 6 | J39 – Relais für Scheinwerferreinigungsanlage (53) |
| 7 | J236 – Steuergerät Servotronic (631) |
| 7 | offen |
| 8 | J669 – Relais für Gurtstraffer |
