Iveco Stralis – Sicherungskasten
Iveco Stralis – Sicherungskasten-Diagramm
Baujahr:

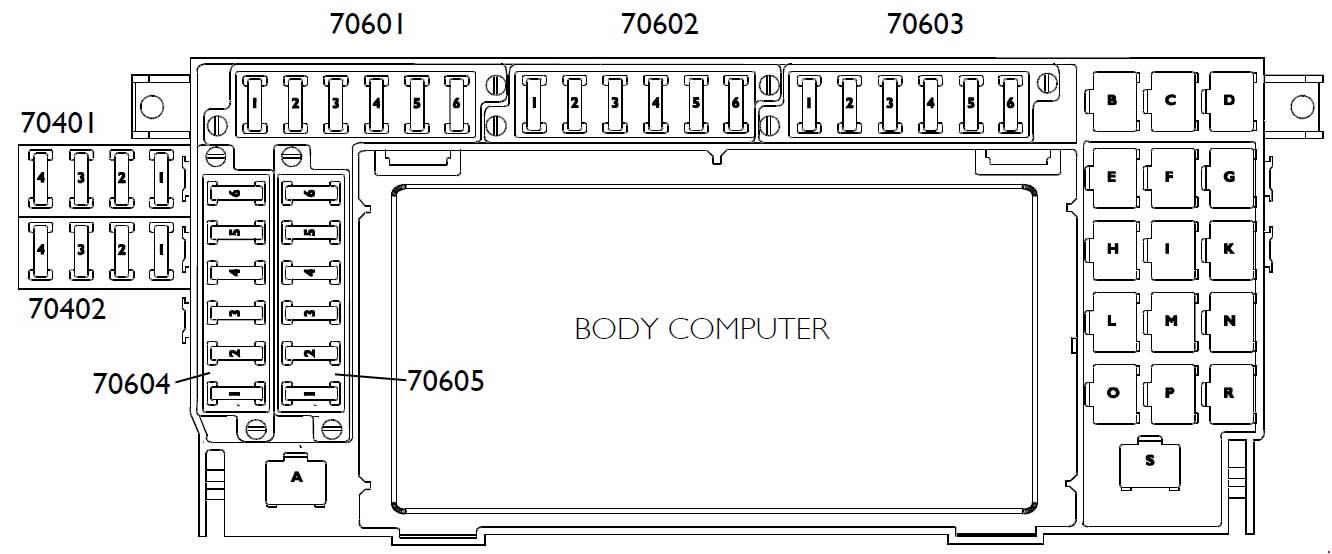

Die Sicherung des Zigarettenanzünders (Steckdose) im Iveco Stralis ist die Sicherung 5 im Sicherungskasten
| Sicherungshalterung in
schwarz (70601) |
||
| Nummer | Beschreibung | Stromstärke [A] |
| 1 | Klemme 15 für Klimaanlage,
beheizter Filter |
5 |
| 2 | Heizung + Kühlschrank / 1C / BM (OPT);
Diagnosestecker. |
10 |
| 3 | Drehzahlmesser / 1C / BM,
Diagnosestecker |
3 |
| 4 | SWI | 3 |
| 5 | Zigarettenanzünder / 24V / 12V;
Spannungsregler; Vorverstärker. |
20 |
| 6 | Umgekippt in der Kabine;
Scheinwerferposition; Wasservorhandensein im Kraftstofffilter; Magnetventil zum STOPPEN. |
5 |
| Sicherungshalterung
rot (70602) |
||
| 1 | Eurotronic | 10 |
| 2 | Eurotronic | 10 |
| 3 | Innenbeleuchtung VDI;
Beleuchtung des Bereichs der Instrumente (AT). |
5 |
| 4 | EBS / ABS | 5 |
| 5 | ABS | 5 |
| 5 | EBS | 15 |
| 6 | EBS / ABS | 15 |
| Sicherungshalterung
naturfarben (70603) |
||
| 1 | Fahrertürmodul (Option) | 20 |
| 2 | Fahrertürmodul (Option) | 20 |
| 3 | Kilometerzähler/IC,
Wegfahrsperre |
15 |
| 4 | EDC | 20 |
| 5 | Bordcomputer | 25 |
| 6 | Bordcomputer | 25 |
| Sicherungshalterung
schwarz (70604) |
||
| 1 | Klimaanlage | 15 |
| 2 | Klimaanlage | 15 |
| 3 | Klimaanlage | 5 |
| 4 | Zusatzheizung | 15 |
| 5 | Zusatzheizung | 5 |
| 6 | CM (Kabinenmodul) / Opt,
Spiegelheizung |
20 |
| Sicherungshalterung
naturfarben (70605) |
||
| 1 | EDC | 10 |
| 2 | Fahrzeugnivellierung | 5 | |
| 3 | Fahrwerksniveau-Einstellung | 7,5 | |
| 4 | Retarder mit CAN | 10 | |
| 5 | Retarder mit CAN | 10 | |
| 6 | Sitzheizung,
Zentralschmierung |
7,5 | |
| Sicherungshalterung
schwarz (70401) |
|||
| 1 | Ausstattung | 3 | |
| 2 | Ausstattung | 5 | |
| 3 | Ausstattung | 7,5 | |
| 4 | Innenbeleuchtung 12V | 5 | |
| Sicherungshalterung
schwarz (70402) |
|||
| 1 | Beheizte Windschutzscheibe | 30 | |
| 2 | Beheizte Windschutzscheibe | 30 | |
| 3 | Filtervorwärmung | 20 | |
| 4 | – | – | |
| Relais | |||
| A | – | ||
| B | – | ||
| C | D | Manueller Fernschalter
Klimaanlage (25545). |
|
| E | Manueller Fernschalter
Warmwasserbereiter (25325). |
||
| F | Ausstattung für Leistungsentnahme
EuroTronic 2 (NA2) (25897). |
||
| G | Manueller Fernschalter
Klimaanlage (25544). |
||
| H | – | ||
| I | Manueller Fernschalter
Klimaanlage (25874). |
||
| K | Manueller Fernschalter
Klimaanlage (25310) |
||
| L | – | ||
| M | Manueller Fernschalter
Klimaanlage (25322). |
||
| N | Manueller Fernschalter
Klimaanlage (25332). |
||
| O | – | ||
| P. | Manueller Fernschalter
Klimaanlage (25327). |
||
| R | Manueller Fernschalter
Klimaanlage (25332). |
||
| S | – | ||
Fernschalter
Befindet sich hinter der STEUEREINHEIT DES GEHÄUSES.
| Nr. |
Beschreibung (Elementcode) |
| GA | Fernschalter Filter
Vor-Risikobereiter (25825). |
| GB | 50A (Klemme 15)
Fernschalter (25213). |
| GC | 50 40A Start-Fernschalter (25200) |
| GD | Fernschalter allgemein
EDC (Hauptrelais) (25924). |
| GE | Windschutzscheibenheizung (25818 / A) |
| GF | Windschutzscheibenheizung (25818 / B) |

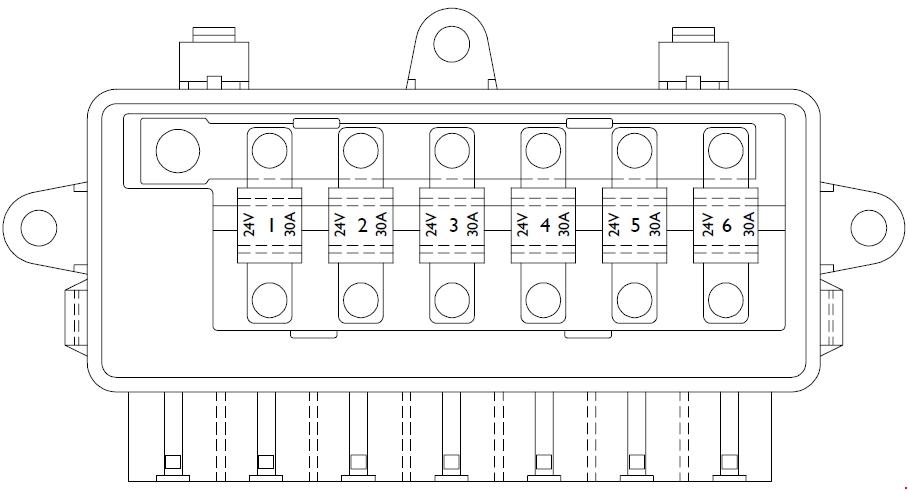

Zusätzliche Sicherungen
| Nr. | Beschreibung | Stromstärke [A] |
| 1 | RFC (Leistung Licht hinten rechts) | 30 |
| 2 | RFC (Leistung Licht hinten links) | 30 |
| 3 | FFC (Leistung Licht vorne rechts) | 30 |
| 4 | FFC (Leistung Licht vorne links) | 30 |
| 5 | Ausstattung PTO ABS / EBS | 30 |
| 6 | – | – |
