Iveco Daily (1989-2014) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Iveco Daily (1989–2014), erhalten Informationen zur Position der Sicherungspaneele im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Iveco Daily (1989-2000) – Sicherungsplan
Baujahr: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Die Sicherung des Zigarettenanzünders (Steckdose) im Iveco Daily (1989-2000) ist die Sicherung 33 im Sicherungskasten.

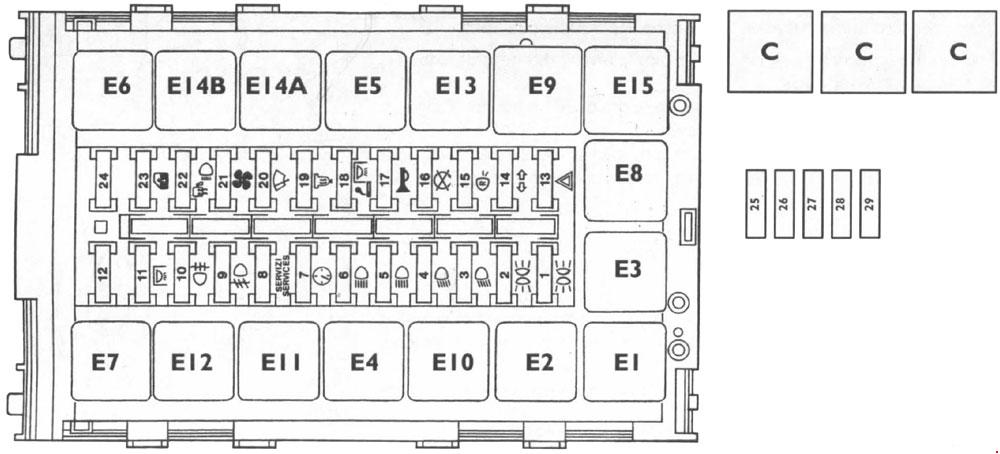

Sicherungskasten
| Nr. | Stromstärke [A] | Beschreibung |
| 1 | 5 | Vordere linke Positionsleuchte;
Linke Kennzeichenbeleuchtung; Hintere rechte Positionsleuchte; Vordere rechte und hintere linke Positionsleuchte. |
| 2 | 5 | Beleuchtung – Armaturenbrett;
Vordere linke Positionsleuchte; Rechte Kennzeichenbeleuchtung; Hintere linke Positionsleuchte; Vordere linke und hintere rechte Positionsleuchte. |
| 3 | 7,5 | Umrissleuchten;
Vordere linke Positionsleuchte; |
| 4 | 7,5 | Vordere rechte Positionsleuchte |
| 5 | 7,5 | Linke Fernlichtleuchte |
| 6 | 7,5 | Rechte Fernlichtleuchte |
| 7 | 3 | Elektronischer Kilometerzähler oder Tachograph |
| 8 | 5 | Bremse – Gerät – Störungsanzeige |
| 9 | 10 | Nebelscheinwerfer |
| 10 | 3 | Hintere Nebelscheinwerfer |
| 11 | 5 | Innenbeleuchtung (Bus) |
| 12 | 7,5 | Nicht verwendet |
| 13 | 10 | Warnblinkanlage |
| И | 5 | Blinker in Sattelzugmaschinen |
| 15 | 3 | Motorstopp |
| 16 | 7,5 | Rückfahrlichter;
Bremslichter. |
| 17 | 10 | Hupe |
| 18 | 7,5 | Innenbeleuchtung;
Zigarettenanzünder. |
| 19 | 15 | Beheizter Ölfilter |
| 20 | 10 | Scheibenwischer;
Scheibenwaschpumpe. |
| 21 | 15 | Elektrische Heizung;
Elektromagnetischer Lüfter. |
| 22 | 7,5 | Druckbeleuchtung;
Blinklicht. |
| 23 | 25 | Elektrisches Fenster;
Elektromagnetischer Lüfter. |
| 24 | 10 | Not-Aus-Taste (Bus) |
| 25 | 20 | Klimaanlage |
| 26 | 20 | Klimaanlage |
| 27 | 25 | Klimaanlage |
| 28 | 25 | Elektrische Heizung |
| 29 | 40 | Thermostat-Steuergerät |
| Relais | ||
| E1 | Abblendlicht (Schaltkontakte) | |
| E2 | Fernlicht (Schließerkontakt) | |
| E3 | Deaktivierung der Verbraucher in der Startphase
(kein Kontakt). |
|
| E4 | Nebelscheinwerfer (Schaltkontakte) | |
| E5 | Beheizter Ölfilter | |
| E6 | Not-Steuergerät | |
| E7 | Tagfahrlicht + Nebelscheinwerfer | |
| E8 | Hupe (Schließerkontakt) | |
| E9 | Intervall-Scheibenwischer | |
| E10 | Blinklicht (Schließerkontakt) | |
| E11 | Diode für Notsteuerung
(mit Tagfahrlicht). |
|
| E12 | Nicht verwendet | |
| E13 | Bremsanlagenstörung
(Schaltkontakt). |
|
| E14a | Not-Steuergerät
(mit Tagfahrlicht). |
|
| E14b | Not-Steuergerät
(mit Tagfahrlicht). |
|
| E15 | Blinker;
Not-Einzelladung. |
|
| C | Klimaanlage | |
Iveco Daily (2000-2006) – Sicherungsplan
Baujahr: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Die Sicherung des Zigarettenanzünders (Steckdose) im Iveco Daily (2000-2006) ist die Sicherung 20 oder 21 im Sicherungskasten

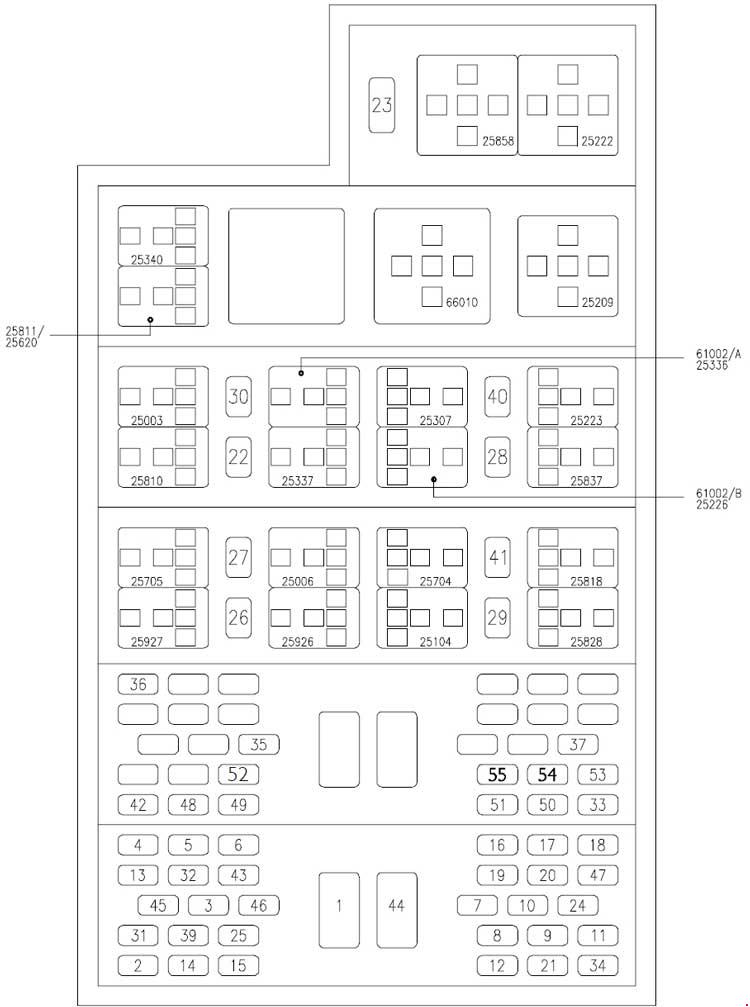

Sicherungskasten
| Nr. | Beschreibung | Stromstärke [A] |
| 1 | ID / TCA (.11): Thermischer Anlasser | 40 |
| 1 | UNIJET (.13-.15): Thermischer Anlasser | 80 |
| 1 | UNIJET F1A (.10-.12):
Thermischer Anlasser; Zusatzheizung. |
30 |
| 2 | Wegfahrsperre / Heizung / EDC | 5 |
| 3 | DDS-Gerät | 5 |
| 4 | Anzeigegruppe (+30) | 5 |
| 5 | Anzeigegruppe (+15) | 5 |
| 6 | Steuergerät
(Abdeckung hinterer Nebelscheinwerfer, Blinker) |
5 |
| 7 | Lenkstockschalter (Abblendlicht) | 10 |
| 8 | Lenkstockschalter (Fernlicht) | 15 |
| 9 | Steuergerät (Seitenlichter) | 15 |
| 10 | Scheibenwischer | 15 |
| 11 | Steuergerät
(Blinker/Notblinker) |
15 |
| 12 | Lenkstockschalter (Hupe) | 15 |
| 13 | Rückfahrleuchte | 5 |
| 14 | Seitenleuchte,
Beleuchtung, Kennzeichenbeleuchtung |
5 |
| 15 | Kombinierte Seitenbeleuchtung | 5 |
| 16 | Linker Abblendlichtscheinwerfer | 10 |
| 17 | Rechter Abblendlichtscheinwerfer | 10 |
| 18 | Linker Fernlichtscheinwerfer | 10 |
| 19 | Rechter Fernlichtscheinwerfer;
Scheinwerfereinstellung. |
10 |
| 20 | Innenbeleuchtung;
Radio; Zigarettenanzünder. |
10 |
| 20 | UNIJET F1A (.10-.12):
Innenbeleuchtung; Radio. |
10 |
| 21 | Elektrische Windschutzscheibenheizung | 30 |
| 21 | UNIJET F1A (.10-.12):
Zigarettenanzünder |
15 |
| 22 | Beheizter Kraftstofffilter | 15 |
| 23 | Elektronisches Steuergerät EDC | 25 |
| 24 | EDC | 10 |
| 25 | Bremslichter | 5 |
| 26 | 13-poliger Stecker | 15 |
| 27 | 13-poliger Stecker | 15 |
| 28 | 13-poliger Stecker | 10 |
| 29 | 38-poliger Diagnoseanschluss | 5 |
| 30 | Nebelscheinwerfer | 10 |
| 31 | Klimaanlage;
Zusatzheizung; Motorkühlung. |
5 |
| 31 | UNIJET F1A (.10-.12):
Kompressor; Timer; Motorlüfter. |
10 |
| 32 | Klimaregelung | 5 |
| 33 | Zusatzheizung | 20 |
| 34 | Scheinwerferwaschanlage | 20 |
| 35 | Hintere Differentialsperre | 5 |
| 36 | ABS, EBD, ABD Fehlerwarnleuchte | 5 |
| 37 | ABS | 5 |
| 39 | Beheizte Spiegel | 10 |
| 39 | UNIJET F1A (.10-.12):
Beheizte Spiegel; Beheizte Heckscheibe; Beheizte Windschutzscheibe. |
10 |
| 40 | Elektrische Fensterheber | 30 |
| 40 | UNIJET F1A (.10-.12):
Elektrische Fensterheber (links) |
20 |
| 41 | Beheizte Heckscheibe;
Beheizte Windschutzscheibe. |
10/20 |
| 42 | Niveauregulierung (Wabco) | 5 |
| 43 | Airbag-Fehlerkontrollleuchte | 5 |
| 44 | Niveauregulierung (Wabco) | 40 |
| 45 | Airbag | 5 |
| 46 | Elektromagnetisches Ventil für Anlasser | 5 |
| 46 | UNIJET F1A (.10-.12):
Elektrische Fensterheber (rechts) |
20 |
| 47 | Elektrische Kraftstoffpumpe | 10 |
| 48 | Türverriegelung / Alarm | 30 |
| 49 | Türverriegelung / Alarm | 5 |
| 50 | Hintere Differentialsperre | 30 |
| 51 | Gesamtstromverbrauch | 10 |
| 52 | Vordere Differentialsperre (4 × 4) | 30 |
| 53 | Niveauregulierung (Technik) | 30 |
| 54 | Elektrische Heckklappe (Lieferwagen und 6 + 1) | 15 |
| 55 | Drehtür | 15 |
| Code | Relais | |
| 25035 | Einschalten der Außenbeleuchtung | |
| 25003 | Einschalten der Nebelscheinwerfer | |
| 25006 | Einschalten der Bremslichter | |
| 25704 | Gesamtsteuerung des Zapfwellen-Einschaltens | |
| 25104 | Deaktivierung des Retarders bei aktivem ABS | |
| 25209 | Deaktivierung der Last während des Startvorgangs | |
| 25222 | Einschalten des Anlassers | |
| 25223 | Steuerung des Lüfteranlassers | |
| 25307 | Einschalten des Klimakompressors | |
| 25336 | Motorkühlung | |
| 25337 | Deaktivierung des Klimakompressors | |
| 25340 | Signal des eingeschalteten Kompressors | |
| 25620 | Signal für verstopften Kraftstofffilter | |
| 25705 | Diagnose aktiviert | |
| 25810 | Steuerung des beheizten Kraftstofffilterkreises | |
| 25811 | Erweiterte Variatorsteuerung (KSB) | |
| 25818 | Einschalten der Windschutzscheibenheizung | |
| 25837 | Aktivierung der elektrischen Kraftstoffpumpe | |
| 25858 | Einschalten des EDC | |
| 25926 | Möglichkeit der Federungserhöhung | |
| 25927 | Möglichkeit der Federungssenkung | |
| 25928 | Einschalten der Heckscheibenheizung | |
| 61002A | Rücklaufsperre von Trinary | |
| 61002В | Rücklaufsperre von TGC (Bus) | |
| 66010 | Timer für Scheinwerferwaschanlage | |
Iveco Daily (2011-2014) – Sicherungsplan
Baujahr: 2011, 2012, 2013, 2014.
Die Sicherung des Zigarettenanzünders (Steckdose) im Iveco Daily (2011-2014) ist die Sicherung F16 im Sicherungskasten im Motorraum.
Sicherungskasten und Relais unter dem Armaturenbrett
| Nr. | Beschreibung | Ampere [A] |
| F12 | Relais T1b (30-87) Fernlicht rechts. | 7,5 |
| F13 | Relais T1a (30-87) Fernlicht links;
Scheinwerferregler, |
7,5 |
| F31 | Relais T54 (86) für Scheinwerferwischer,
T50 – T51 – T52 – T53 – Elektromotoren und elektrische Fensterheber. |
5 |
| F32 | Relais T44 (30-86) für Entnahme
Batterie bei Mindestspannung – Innenbeleuchtung. |
7,5 |
| F33 | Offene Tür | 15 |
| F34 | Installationsbuchse | 20 |
| F36 | Relais T20 für
Autoradio MODUS, Tachograph, Konvergenz, Sirene, Parksensor. |
15 |
| F37 | Instrumententafel;
Bremslichter; Anhängersteckdose. |
7,5 |
| F38 | Zentralverriegelung | 20 |
| F42 | ABS9 oder ESP9 | 5 |
| F43 | Relais T23a (86-87) Scheibenwischer;
Relais T23b (86-87) |
20 |
| F47 | Relais T25a (86-87) und T25b (86-87)
für elektrischen Fensterheber auf der Fahrerseite. |
25 |
| F48 | Relais T26a (86-87) und T26b (86-87) für elektrisches Fenster
(auf der Beifahrerseite). |
25 |
| F49 | Bedienfeld;
Tachograph; Modul Exp.; Installationsbuchse; ASR-Kontrolle; Telma (Spule); Videokamera; Neigung; Hintere Differentialsperre. |
5 |
| F50 | Airbag | 5 |
| F51 | Grünfilter;
Autoradio; Konvergenz; Parksensoren; CAF. |
5 |
| F53 | Instrumententafel;
Uhr für Zusatzheizung |
5 |
| F89 | Leer | – |
| F90 | Relais T11a (30-86) für Abblendlicht links. | 7,5 |
| F91 | Relais T11b (30-86) für Abblendlicht rechts. | 7,5 |
| F92 | Relais T12a (30-86) für Nebelscheinwerfer links. | 7,5 |
| F93 | Relais T12b (30-86) für Nebelscheinwerfer rechts. | 7,5 |
| Nr | Relais | |
| T01a | Abblendlicht links;
Scheinwerferregler. |
|
| T01b | Abblendlicht rechts | |
| T11a | Fernlicht links | |
| T11b | Fernlicht rechts | |
| T12a | Nebelscheinwerfer links | |
| T12b | Nebelscheinwerfer rechts | |
| T23a | Scheibenwischer | |
| T25a | Elektrische Fensterheber auf der Fahrerseite. | |
| T25b | Elektrisches Fenster auf der Fahrerseite. | |
| T26a | Elektrische Fensterheber auf der Beifahrerseite | |
| T26b | Elektrisches Fenster auf der Beifahrerseite. | |
| T37a | Hecktür mit Zentralverriegelung | |
| T37b | Zentralverriegelung (gemeinsam) | |
| T37c | Seitentür mit Zentralverriegelung | |
| T37d | Zentralverriegelung Hecktür | |
| T44 | Batterieentladung bei Mindestspannung. | |
Sicherungskasten über der Batterie
| Nr. | Beschreibung | Ampere [A] |

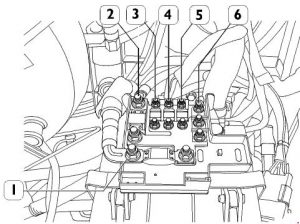

| 1 | +30 positiv von F75 für Anlassermotor, Lichtmaschine
und Bremse (falls vorhanden). |
500 |
| 2 | +30 positiv von F70 für SCM BUS-BAR | 150 |
| 3 | +30 positiv von F73 für Vorglühung
Kerzen. |
60 |
| 4 | +30 positiv von F72 für Bremsknoten | 40 |
| 5 | +30 positiv auf F7I für st PC-Leistung | 80 |
| 6 | +30 positiv auf F64 in SCM/A für IBS-Sensor für Stop & Start. | – |
Motorraumrelais und Sicherungskasten
| Nr. | Beschreibung | Ampere [A] |
| F01 | Luftfederung | 40 |
| F02 | Zündschlüssel | 30 |
| F03 | Klimaanlagenlüfter der Kabine und
Zusatzheizung Motorkühlmittel. |
40 |
| F04 | Bremssystem (Ventile) | 30 |
| F05 | Luftfederung | 40 |
| F06 | SCM 1 / A – SCM 1 / B – SCM2-Versorgung | 40 |
| F07 | Relais T7 (30-87) für Leistungsentnahme vom Zündschalter. | 40 |
| F08 | Relais T8 (30-87) für Kraftstoffpumpe | 15 |
| F09 | Automatikgetriebe | 30 |
| F11 | Relais T64 (30-87) für beheizbare Spiegel und
beheizbare Windschutzscheibe. |
15 |
| F11 | EDC FI A (Primärlasten) von
Injektoren HAUPTRELAIS (CNG) |
15 |
| F14 | Automatikgetriebe;
HAUPTRELAIS T9 (86). |
10 |
| F15 | Relais T2 (30-87) für Pumpe
Kühlung BOSCH. |
10 |
| F16 | Zigarettenanzünder von T7 | 15 |
| F17 | EDC FIC (Sekundärlasten) von
Hauptrelais; Smart Drive Unit (CNG). |
10/15 |
| F18 | Hintere Differentialsperre | 30 |
| F19 | Relais T6 (30-87) für Hupe | 7,5 |
| F20 | 13-polige Steckdose | 10 |
| F21 | Relais TI4 (30) für Magnetventile
Zylinder (CNG). |
7,5 |
| F22 | EDC F1A und F1C (Primärlasten) von
HAUPTRELAIS; Lambdasonde. |
20 |
| F22 | Mülleimer (CNG);
Lambdasonden (CNG). |
15 |
| F23 | Relais T19 (30-87) für Scheibenwischer | 30 |
| F24 | Steckdose von T7 | 15 |
| F30 | Relais T3 (30-87) für
Seitenlichter. |
7,5 |
| F81 | Automatikgetriebe | 30 |
| F82 | Bordcomputer 2 Leistung | 70 |
| F83 | Relais T30 (30-87) für Lüfter
Heizung in der Kabine. |
40 |
| F84 | Leistung der Magnetventile für Zylinder | 15 |
| F84 | Relais T5 und T14 für Baruffaldi-Kupplung. | 7,5 |
| F85 | Relais T31 (30-87) für Kraftstofffilter und Sedimentfilterheizung. | 25 |
| F87 | EDC – Automatikgetriebe | 7,5 |
| F87 | 5SF – Automatikgetriebe | 7,5 |
| Relais | ||
| T02 | BOSCH Kühlmittelpumpe | 20 |
| T02 | Baruffaldi-Kupplung (CNG) | 20 |
| T03 | Seitenlichter | 30 |
| T05 | Erste Baruffaldi-Zahnkupplung | 30 |
| T06 | Hupe | 20 |
| T07 | Leistungsentnahme vom Zündschalter | 50 |
| T08 | Kraftstoffpumpe | 20 |
| T09 | HAUPTRELAIS | 30 |
| T10 | Motorstartverhinderung | 30 |
| T14 | Zweite Baruffaldi-Zahnkupplung | 20 |
| T14 | Magnetventile der Zylinder (CNG) | 20 |
| T17 | Scheibenwischer | 10/20 |
| T19 | Aktivierung der Scheibenwischergeschwindigkeit der Innenscheibe. | 10/20 |
| T20 | Diagnose mit MODUS | 20 |
| T30 | Lüfter der Kabinenheizung | 50 |
| T31 | Heizung des Kraftstofffilters und des Sedimentfilters | 30 |
| SCM1 / A | ||
| F60 | Zusätzliche Klimaanlage | 30 |
| F61 | Relais T51 (30-87) für Klimakompressor. | 7,5 |
| F62 | Relais T52 (30-87) für beheizbare Heckscheibe rechts. | 10 |
| F63 | Heizung der beheizbaren Heckscheibe links;
Heizgerät; Relais T56 (86) Kompressor. |
10 |
| F64 | IBS-Sensor für Stop & Start | 5 |
| F65 | Relais T7 (30-87) für beheizbare Sitze. | 20 |
| Relais |
||
| T49 | Stop & Start | 30 |
| T50 | Leer | – |
| T51 | Aktivierung des Klimakompressors | 20 |
| T52 | Beheizbare Heckscheiben | 20 |
| SCM1 / B | ||
| F66 | Relais T54 (30-87) für Scheinwerferwischer. | 15 |
| F67 | Leer | – |
| F68 | Leer | – |
| F69 | Optional 4448 für Bus | 5 |
| F77 | Leer | – |
| F78 | Leer | – |
| Relais | ||
| T53 | Heizgerät | 20 |
| T54 | Scheinwerferwischer | 20 |
| T55 | Starker Start | 10/20 |
| T56 | Bremslichter mit aktiviertem TELMA-Retarder. | 10/20 |
| SCM2 | ||
| T63 | Leer | – |
| T64 | Beheizbare Außenspiegel;
Beheizbare Windschutzscheibe. |
20 |
Über Iveco Daily (1989-2014)
Der Iveco Daily, hergestellt zwischen 1989 und 2014, ist bekannt für seine Robustheit und Vielseitigkeit, was ihn ideal für verschiedene kommerzielle Zwecke macht. Dieses Modell bietet eine breite Palette von Motoroptionen, einschließlich Dieselmotoren mit verschiedenen Leistungen, die einen optimalen Kraftstoffverbrauch und Zuverlässigkeit gewährleisten. Der Iveco Daily ist in verschiedenen Karosseriekonfigurationen erhältlich, was eine Anpassung des Fahrzeugs an spezifische Benutzerbedürfnisse ermöglicht. Seine Konstruktion ist darauf ausgelegt, anspruchsvollen Bedingungen standzuhalten, während er Komfort und Sicherheit für Fahrer und Passagiere bietet.
Sicherungskastenplan Iveco Daily
Diese Seite zeigt den Sicherungskastenplan für den Iveco Daily, der für die ordnungsgemäße Wartung und Reparatur der elektrischen Systeme des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise in der Fahrerkabine oder im Motorraum, was einen einfachen Zugang beim Sicherungswechsel ermöglicht. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs, daher ist es wichtig, genaue Informationen über seine Konfiguration zu haben.
