Iveco Daily VI (2014-2021…) – Sicherungskasten
Iveco Daily VI – Sicherungsplan
Baujahr: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.

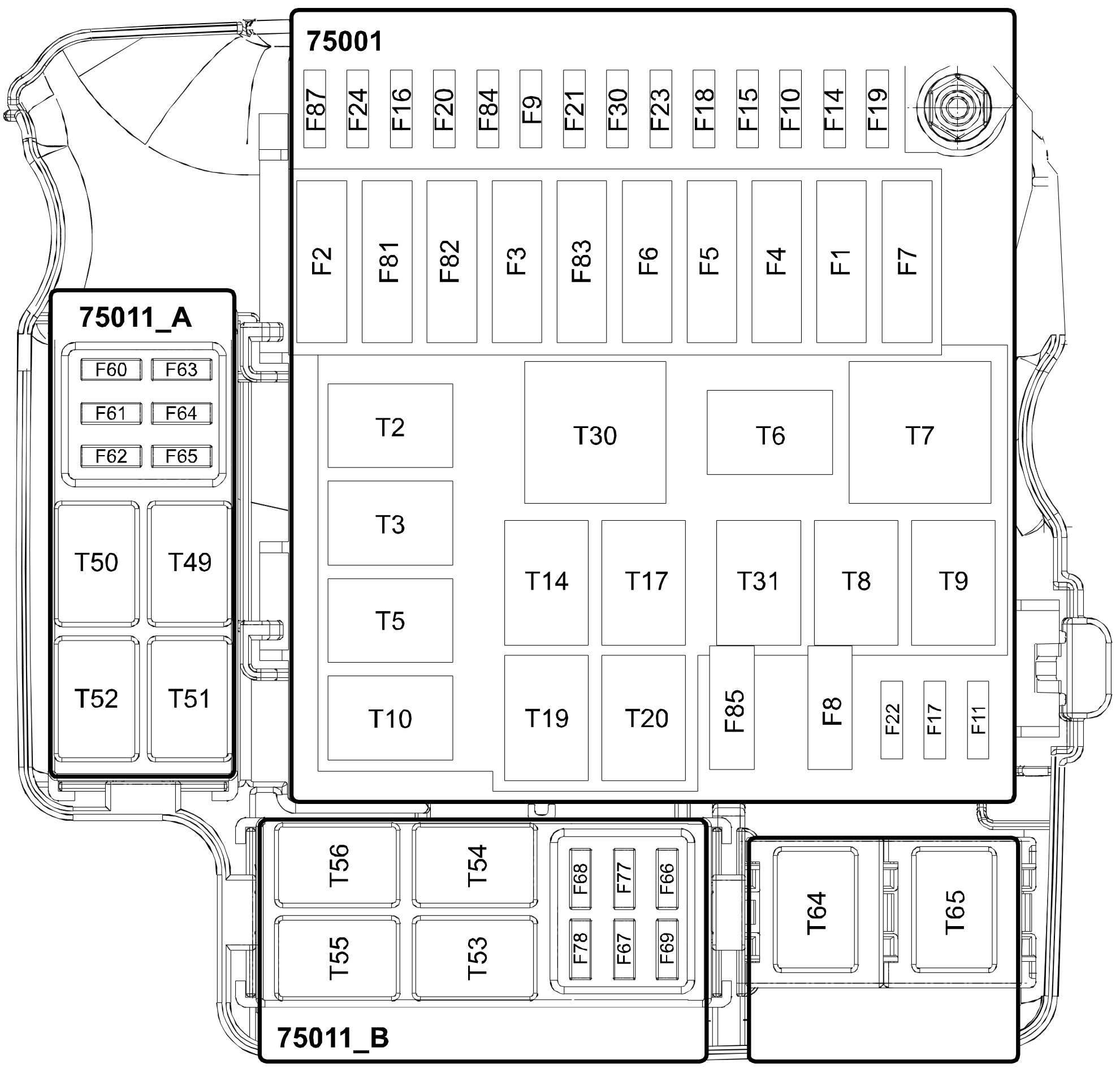

Die Sicherungen des Zigarettenanzünders (Steckdose) im Iveco Daily VI sind die Sicherungen F7 und F16 im Sicherungskasten im Motorraum.

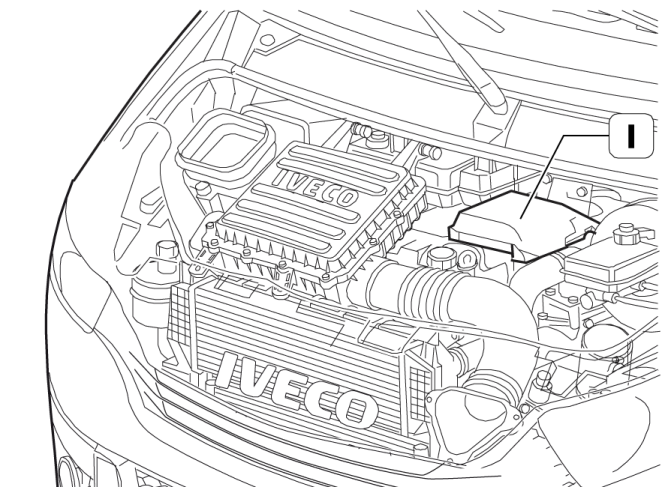

Sicherungskasten im Motorraum des Iveco Daily VI
Sicherungen und Relais – Relaisbeschreibung
| Sicherung / Relais | Beschreibung | Ampere [A] | Farbe |
|---|---|---|---|
| Sicherung / Relais | Beschreibung | Ampere [A] | Farbe |
| (F1) | Magnetventile der Luftfederung ( 60 – 70 q ) | 40 | Bernstein |
| (F2) | Lüfter 8 CV | 40 | Bernstein |
| (F3) | PD | 30 | grün |
| (F4) | Bremssystem (ESP) | 30 | grün |
| (F5) | ECAS-Steuergerät und Elektroventile der Luftfederung | 40 | Bernstein |
| (F6) | Stromversorgungssicherungen (F61) (F62) (F66) | 40 | Bernstein |
| (F7) | Steckdose;
Zigarettenanzünder; Sitzheizung. |
40 | Bernstein |
| (F8) | Kraftstoffpumpe | 15 | hellblau |
| (F9) | — | — | — |
| (F10) | Beheizbare Außenspiegel;
Beheizbare Windschutzscheibe. |
15 | hellblau |
| (F11) | EDC-Hauptlasten vom Hauptrelais | 15 | hellblau |
| (F14) | Hauptrelais zum Starten des Motors | 10 | rot |
| (F15) | Bosch Kühlmittelpumpe (für F1C Euro 5 Motoren) | 10 | rot |
| (F16) | Zigarettenanzünder | 15 | hellblau |
| (F17) | EDC-Nebenlasten vom Hauptrelais | 10 | rot |
| (F18) | Leistungsaktuator und EM | 15 | hellblau |
| (F19) | — | — | — |
| (F20) | Leistungsaktuator und EM | 15 | hellblau |
| (F21) | — | — | — |
| (F22) | EDC-Hauptlasten vom Hauptrelais | 25 | weiß |
| (F23) | Scheibenwischer | 30 | grün |
| (F24) | Steckdose | 20 | gelb |
| (F30) | Seitenlichter/Basis für Ausstattung | 5 | beige |
| (F60) | Sitzheizung | 20 | grün |
| (F61) | Hintere Differentialsperre | 30 | braun |
| (F62) | Beheizbare Heckscheiben | 30 | hellblau |
| (F63) | Klimakompressor;
Gebläse; ECAS-Steuergerät. |
10 | rot |
| (F64) | Harnstoff (für F1C Euro VI Motoren) | 15 | beige |
| (F65) | Harnstoff (für F1C Euro VI Motoren) | 20 | gelb |
| (F66) | Scheinwerferwaschanlage (Versionen mit Schaltgetriebe) | 15 | hellblau |
| (F66) | Getriebeölkühlgebläse (Versionen mit 8HP Automatikgetriebe) | 20 | schwarz |
| (F67) | Anhängersteckdose | 7,5 A | braun |
| (F68) | Beheizbare Windschutzscheibe | 10 | rot |
| (F69) | Beheizbare Spiegel | 7,5 A | braun |
| Sicherung / Relais | Beschreibung | Ampere [A] | Farbe |
|---|---|---|---|
| (F77) | Heizung (nicht VENDOR und VENDOR F1A Versionen) | 5 | Beige |
| (F77) | Öffnbares beheizbares Fenster | 15 | Beige |
| (F78) | Anhängersteckdose | 7,5 A | braun |
| (F81) | — | — | — |
| (F82) | Zweite Stromversorgung Body Computer | 70 | Beige |
| (F83) | Innenraumlüfter | 40 | Bernstein |
| (F84) | Baruffaldi Anschlussstecker | 7,5 A | braun |
| (F85) | Kraftstofffilter und Sedimentfilterheizung | 25 | weiß |
| (F87) | Regler Automatikgetriebe 8HP;
Motorregler; Vakuumsensor (Start & Stop). |
5 | Beige |
| (T02) | Bosch Kühlmittelpumpe;
Anlassermotor (Start & Stop). |
20 | Schwarz |
| (T03) | Seitenleuchten | 20 | Schwarz |
| (T05) | Baruffaldi Anschlussstecker | 20 | Schwarz |
| (T06) | — | — | — |
| (T07) | Zündschalter-Stromausgang | 50 A | Schwarz |
| (T08) | Kraftstoffpumpe | 20 | Schwarz |
| (T09) | Hauptrelais | 30 | rot |
| (T10) | Motorstartverhinderung;
Signal +50 zum Start & Stop System. |
30 | rot |
| (T14) | Baruffaldi Kupplung (niedrige Geschwindigkeit) | 30 | rot |
| (T17) | Scheibenwischer 1. und 2. Geschwindigkeit | 10 – 20 A | Beige/Schwarz |
| (T19) | Scheibenwischer eingeschaltet | 10 – 20 A | Beige/Schwarz |
| (T20) | EOBD-Diagnose | 20 | Schwarz |
| (T30) | Innenraumlüfter | 50 A | Schwarz |
| (T31) | Kraftstofffilterheizung | 30 | rot |
| (T49) | Harnstoff oder Start & Stop System | 20 | Schwarz |
| (T50) | Beheizbare Windschutzscheibe und Spiegel | 20 | Schwarz |
| (T51) | Aktivierung des Klimakompressors | 20 | Schwarz |
| (T52) | Beheizbare Heckscheiben | 30 | rot |
| (T53) | Heizung (nicht VENDOR und VENDOR F1A Versionen) | 20 | Schwarz |
| (T53) | Öffnbares beheizbares Fenster | 20 | Schwarz |
| (T54) | Batterietrennung (Sicherheitsrelais) | 10 – 20 A | Beige/Schwarz |
| (T55) | Batterietrennung (Aktivierungssignal) | 10 – 20 A | Beige/Schwarz |
| (T56) | — | — | — |
| (T64) | Scheinwerferwaschanlage (Version mit Schaltgetriebe) | 20 | Schwarz |
| (T64) | Getriebeölkühlgebläse (Versionen mit 8HP Automatikgetriebe) | 30 | rot |
| (T65) | Lüfter Automatikgetriebe 8HP | 10 – 20 A | Beige/Schwarz |

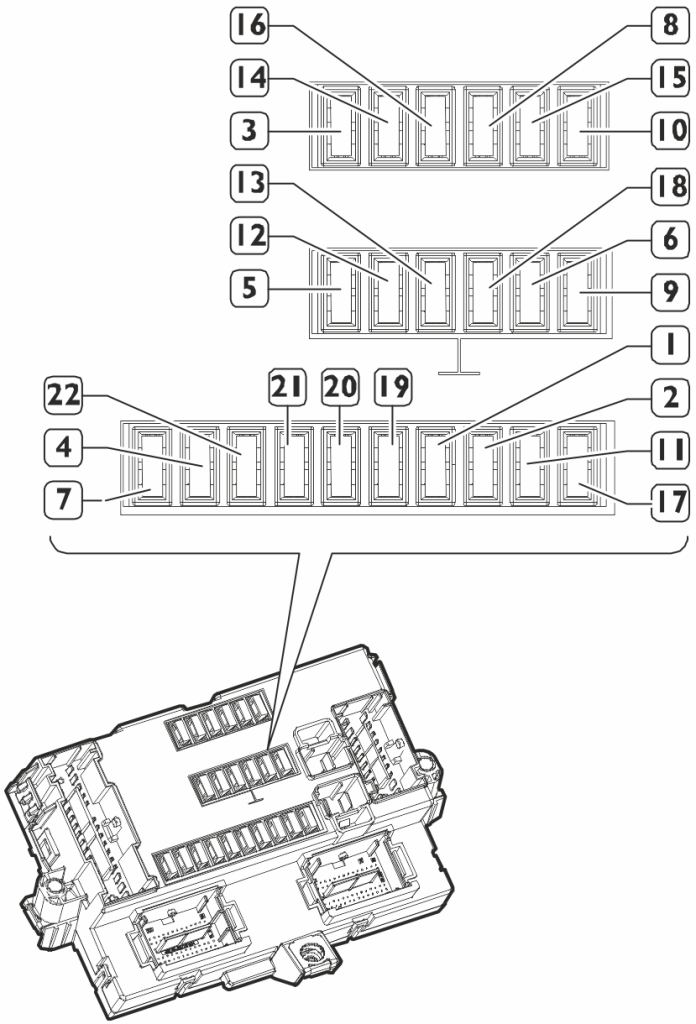

Sicherungen des Iveco Daily VI Computers
| 1 | F12 | Nicht verfügbar (interner Schutz) | ? |
| 2 | F13 | Nicht verfügbar (interner Schutz) | ? |
| 3 | F31 | Stromversorgung +15/A
Scheinwerferwischer; Scheibenwaschanlage; Klimaanlage; Heizung; Beheizbare Heck- und Frontscheibe; Fensterheber-Bedienfelder und Spiegelschalter; Gruppenheizung. |
5 |
| 4 | F32 | Nicht verfügbar (interner Schutz) | ? |
| 5 | F33 | Stromversorgung +30 Karosseriehersteller-Steckdose;
Tachograph; 13-polige Steckdose und Anhängersteuerung; Zusatzheizungs-Timer; EOBD-Steckdose; Antiviren-System; ZF 8HP 70L Getriebesteuerung; TGC. |
15 |
| 6 | F34 | Stromversorgung +30 für Radio;
Iveconnect; Karosserieanschluss; Spannungsstabilisator. |
20 |
| 7 | F36 | Stromversorgung +30 / A
Klimaanlage; Differentialsperre; Erweiterungsmodul-Steuergerät. |
15 |
| 8 | F37 | +15 Stoppsignal-Schalter-Stromversorgung (Bremspedal);
Instrumententafel. |
7,5 A |
| 9 | F38 | Stromversorgung +30 für Zentralverriegelung | 20 |
| 10 | F42 | Stromversorgung +15 ABS-Steuergerät;
Geschwindigkeitssensor. |
5 |
| 11 | F43 | Stromversorgung +30/A Scheibenwaschpumpe | 20 |
| 12 | F47 | Elektrisches Fenster auf der Fahrerseite | 25 |
| 13 | F48 | Elektrisches Fenster auf der Beifahrerseite | 25 |
| 14 | F49 | Stromversorgung +15 verschiedene Bedienfelder;
Offene Türen; Klimaanlage; Elektrischer Retarder; Ausgang des Geräteherstellers; EM; Tachograph; Differentialsperre; 13-poliger Ausgang; Anhängeranschluss und Steuergerät; Lenkwinkelsensor. |
5 |
| 15 | F50 | Stromversorgung +15 Airbag | 5 |
| 16 | F51 | Stromversorgung +15 Automatikgetriebe;
Parksensoren; Radio; Spannungsstabilisator (S&S-System); Kupplungspedal (S&S-System); Grünfilter; Rückfahrbeleuchtung; Fahrzeugentriegelung bei geöffneten Türen; Innenraumtemperatursensor; TRM; LDWS; USB-Anschluss; Stromversorgung 24 – 12V. |
5 |
| 17 | F53 | +30/A Stromversorgung Instrumententafel | 5 |
| 18 | F89 | +30 Stromversorgung Hupe | 7,5 A |
| 19 | F90 | Nicht verfügbar (interner Schutz) | ? |
| 20 | F91 | Nicht verfügbar (interner Schutz) | ? |
| 21 | F92 | Linke Nebelschlussleuchte | 7,5 A |
| 22 | F93 | Rechte Nebelschlussleuchte (7,5A) |

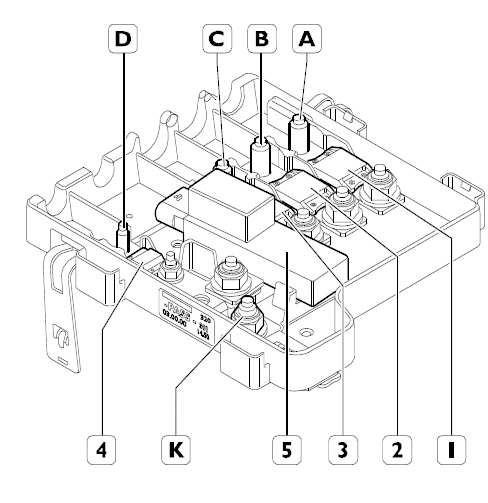

Steuergerät CBA1

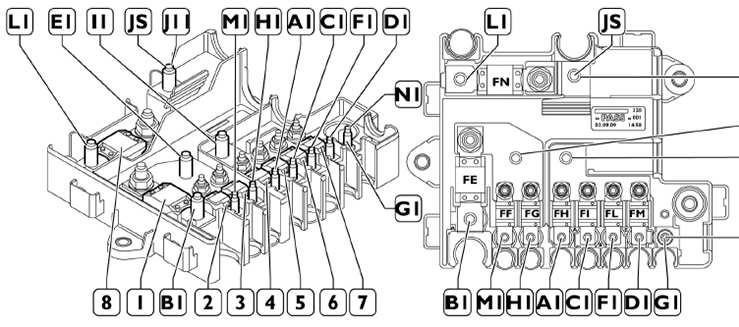

1 Sicherung A (FA) Positiv +30 zu den Sicherungen FH, FI, FL, FM in CBA2 (Klemme I1) 150A 2 Sicherung B (FB) Positiv +30 zu den Sicherungen FE, FF, FG in CBA2 (Klemme E1) 200A
3 Sicherung C (FC) Positiv +30 für Sicherung FN in CBA2 (Klemme J11) 500A
4 Sicherung D (FD) Direkter Pluspol der Batterie zum Bordcomputer (über Klemmen N1 und G1 in CBA2) 80A
1 Sicherung E (FE) Positiv +30 für SCM-Steuergerät 150
2 Sicherung F (FF) Positiv +30 für Geräteinstallateure 30 3 Sicherung G (FG) Positiv +30 für Geräteinstallateure 30
4 (4×2) Sicherung H (FH) Positiv +30 für Vorheizsteuergerät 60 4 (CNG) Frei
5 (4×2) Sicherung I (FI) Positiv +30 für Harnstoffsystem 30 5 (CNG) Frei
6 Sicherung L (FL) Positiv +30 für Vorheizwiderstand 100 7 Sicherung M (FM) Positiv +30 für ABS-Steuergerät 40
8 Sicherung N (FN) Positiv +30 für Telma-Retarder-Steuergerät 150 8 (4×4) Frei
