Iveco Daily IV (2006-2011) – Sicherungskasten
Iveco Daily IV (2006-2011) – Sicherungskastenbelegung
Baujahr: 2006, 2007, 2008, 2009, 2010, 2011.
Die Sicherung des Zigarettenanzünders (Steckdose) im Iveco Daily IV (2006-2011) ist die Sicherung 33 im Sicherungskasten auf dem Armaturenbrett.

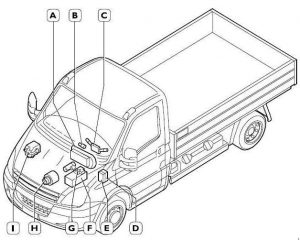

Position – Iveco Daily Sicherungen
A. Blinkerset
B. Schlüsselschalter
C. Lenksäulenschaltergruppe
D. Steuergerät für Anschlüsse „CPL“
E. Karosseriecomputer
F. Batterie
G. Steuergerät für positive Verteilung (+30) „CBA“
H. Lichtmaschine
I. (Motor) Steuergerät für gegenseitige Verbindungen „CVM“.
Steuergerät mit positivem Anschluss (CBA)
| Nr |
Ampere [A] |
Beschreibung |
| 1 | 500 | Plus +30 für Anlasser-Lichtmaschine |
| 2 | 150 | Plus für Steuergerät
das den Motor „CVM“ öffnet. |
| 3 | 70 | Plus +30 für „CPL“ |
| 4 | 70 | Plus +30 für „CPL“ |
| 5 | 50 | Plus +30 für OPT-Panel |
| 6 | – | Plus +30 für „CPL“ –
OPT-Voreinstellung. |

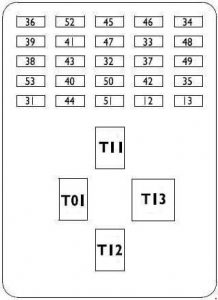

Zentrale Verbindungseinheit Armaturenbrett (CPL)
| Nummer |
Ampere [A] |
Beschreibung |
| 12 | 7.5 | Tagfahrlicht rechts |
| 13 | 7.5 | Tagfahrlicht links – Projektorposition |
| 31 | 3 | Relais T08-T17 in CVM und BC |
| 32 | 15 | Schiebetür |
| 33 | 15 | Luftheizung;
Zigarettenanzünder. |
| 34 | 20 | Steckdose |
| 35 | 10 | ABS8 oder ESP8. Telma |
| 36 | 20 | Zentralverriegelung |
| 37 | 5 | Bremslichtschalter |
| 38 | 10 | Relaisversorgung
Innenbeleuchtung. |
| 39 | 15 | Autoradio;
Chronotachograph. |
| 40 | 10 | Beheizbare Heckscheibe rechts |
| 41 | 10 | Beheizbare Heckscheibe links |
| 42 | 5 | Rückfahrlichtschalter |
| 43 | 20 | Scheibenwischer |
| 44 | – | VERFÜGBAR |
| 45 | – | VERFÜGBAR |
| 46 | – | VERFÜGBAR |
| 47 | 25 | Fensterheber Fahrer |
| 48 | 25 | Fensterheber Beifahrer |
| 49 | 15 | Klimaanlage;
Autoradio; Sitzheizung. |
| 50 | 5 | Airbag |
| 51 | 5 | Chronotachograph |
| 52 | – | VERFÜGBAR |
| 53 | 7.5 | Blinkerset;
Nebelschlussleuchten. |
| Relais | ||
| T-01 | Scheinwerfer mit Fern- und Abblendlicht | |
| Z-11 | Beheizbare Heckscheibe | |
| Z-12 | Zigarettenanzünder;
Heizung; Klimaanlage. |
|
| Z-13 | Deaktivierung der Stromversorgung durch Schlüssel | |
Zentraler Verbindungsblock „CVM“
| Nr |
Ampere [A] |
Beschreibung |
| 0 | 60 | Glühkerze |
| 1 | 40 | ABS8 oder ESP8 |
| 2 | 30 | ABS8 oder ESP8 |
| 3 | 30 | ECU ESV1
(Automatikgetriebe). |
| 4 | 30 | ECU ESV1
(Automatikgetriebe). |
| 5 | 30 | Startschalter |
| 6 | 20 | Spiegel und beheizbare Windschutzscheibe |
| 7 | 20 | Seitenlichter |
| 8 | Heizungs- oder Klimaanlagenlüfter | |
| 9 | 20 | Scheibenwischer |
| 10 | 7.5 | Hupe |
| 11 | 10 | EDC16 (sekundäre Lasten) |
| 14 | 7.5 | Rechter Fernscheinwerfer |
| 15 | 7.5 | Linker Fernscheinwerfer |
| 16 | 5 | EDC16, T02, T14;
Zusatzheizung. |
| 17 | 15 | EDC16
(Hauptlasten) |
| 18 | 10 | ECU ESV1
(Automatikgetriebe) |
| 19 | 5 | Baruffaldi |
| 20 | 25 | Kraftstofffilterheizung |
| 21 | 15 | Kraftstoffpumpe |
| 22 | 25 | EDC16
(Hauptlasten) |
| 23 | 10 | Zusatzheizung |
| 24 | 15 | ECU ESV1
(Automatikgetriebe); PTO. |
| 26 | 10 | Anhängersteckdose |
| 29 | 40 | Luftfederung |
| 30 | 15 | Nebelscheinwerfer
(links und rechts) |
| 54 | 40 | Luftfederung |
| T02 | 20 | Abblendlicht rechts und links |
| T03 | 20 | Hupe |
| T05 | 20 | Baruffaldi-Netzteil |
| T06 | 20 | Spiegel- und Windschutzscheibenheizung |
| T07 | 20 | Seitenpositionsleuchten |
| T08 | 20 | Heizungs- oder Klimaanlagenlüfter |
| T09 | 20 | EDC16 (Hauptrelais) |
| T10 | 20 | Kraftstoffpumpe |
| T14 | 20 | Nebelscheinwerfer
(links und rechts). |
| T17 | 20 | Scheibenwischer |
| T19 | 20 | Kraftstofffilterheizung |
| T20 | 20 | MODUS-Diagnose |
| T25 | 10/20 | Scheibenwischer |
| T26 | 10/20 | Scheibenwischer –
2 Geschwindigkeiten. |
| (F26, F29, F54, T25, T26)
im Steuergerätbehälter. |
||
Sicherungskastenbelegung (Motorraum)
| Nr. | Beschreibung | Ampere [A] |
| F-55 (2) | Drehende Lichter | 10 |
| K-25 (5) | Anhängerkupplung | 10 |
| F-28 (8) | APU-Versorgung | 15 |
| F-27 (11) | Arbeitsleuchten | 10 |
| Relais | ||
| T04 (1) | Drehende Lichter | 20 |
| T16 (12) | Arbeitsleuchten | 10 |
| T15 (3) | Frei | – |
| T22 (4) | Start des Klimakompressors | 20 |
| T18 (6) | Baruffaldi-Reserve | 20 |
| T24 (7) | Aktivierung der Übertragungswelle | 20 |
| T23 (9) | Klimakompressor | 20 |
| T21 (10) | Aktivierungssignal des Kompressors von EDC 16 | 20 |
