Honda Crosstour (2011-2015) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Honda Crosstour 2011-2015, Informationen zur Position der Sicherungstafeln im Fahrzeug und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Honda Crosstour
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2011, 2012, 2013, 2014, 2015.
Die Sicherungen der Zigarettenanzündersteckdose (Steckdosen) im Honda Crosstour sind die Sicherung Nr. 23 (Zubehörsteckdose vorne) im Sicherungskasten des Armaturenbretts auf der Fahrerseite und die Sicherungen Nr. 12 (2012: Konsolen-Zubehörsteckdose), Nr. 16 (Ladebereich der Zubehörsteckdose) im Sicherungskasten des Armaturenbretts auf der Beifahrerseite.

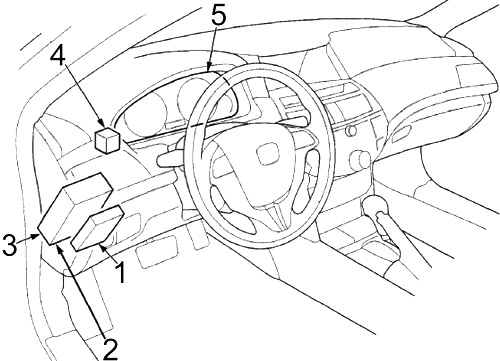

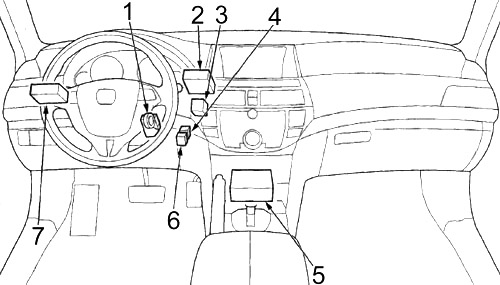

Kabine
- HandsFreeLink-Steuergerät
- Sicherungskasten Nr. 1
- Integrierte Multiplex-Steuereinheit des Fahrers (MICU)
- Fahrer-Anschlusskasten
- Blinkermodul
- Navigationsdisplay
- Klimaanlage (mit Navigationssystem)
- Audioverstärker
- Sicherungskasten Nr. 2 / Integrierte Multiplex-Steuereinheit des Beifahrers (MICU)
- Zusätzliches Audio-/HVAC-Display (mit Navigationssystem)
Klimaanlage (ohne Navigationssystem) - Audioeinheit
- Wegfahrsperre – schlüsselloses Steuergerät
- Reifendrucküberwachungssystem (TPMS) Steuergerät
- Zentraler Anschlussblock
- Relais der Zubehörsteckdose im Motorraum
- Zusätzliches Rückhaltesystem (SRS) Einheit
- Relais der Konsolen-Zubehörsteckdose
- Motorunterstützungs-Steuergerät

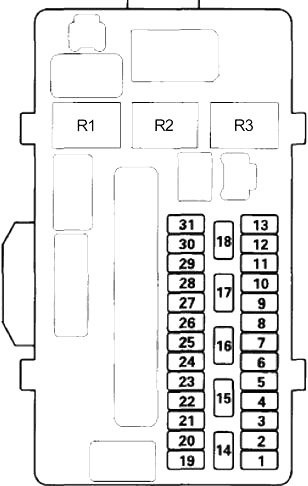

Sicherungskasten in der Kabine 1
Befindet sich unter dem Armaturenbrett. Die Sicherungspositionen sind auf dem Etikett unter dem Armaturenbrett angegeben.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | – | – |
| 2 | 7,5 | Steuergerät für elektrischen Sitz (mit Fahrersitz-Memory-System (DPMS)) |
| 3 | 15 | Heckscheibenwischermotorrelais, Frontscheibenwischermotorrelais, Front-/Heckscheibenwischermotor (Wischermotorrelais) |
| 4 | 7,5 | Heckscheibenwischermotor (Heckscheibenwischermotorrelais), Frontscheibenwischermotorrelais |
| 5 | 7,5 | Automatisches Abblenden des Innenspiegels, Rela Rela, Integrierte Multiplex-Steuereinheit des Fahrers (MICU), Notlicht, elektrischer Kompass, Blinkermodul, Navigationseinheit, Integrierte Multiplex-Steuereinheit des Beifahrers (MICU), Getriebesperrmagnet, Reifendrucküberwachungssystem (TPMS) Steuergerät |
| 6 | 7,5 | VSA-Modulator-Modul, Neigungsbeschleunigungssensor |
| 7 | 15 | Aktives Motorunterstützungs-Steuerrelais (ACM), Lichtmaschine, Bremspedalpositionsschalter, Getriebesteuergerät – PCM (VBSOL), elektrischer Lastsensor (ELD), Motorunterstützungs-Steuergerät, Kraftstoffdampf-Ablassventil (EVAP) |
| 8 | 7,5 | 3.5L (J35Z): Getriebesteuergerät – PCM (STS – Starter-Signal) |
| 9 | 20 | Getriebesteuergerät – PCM (IG1), Kraftstoffpumpe (PGM-FI Hauptrelais Nr. 2), schlüsselloses Wegfahrsperren-Steuergerät |
| 10 | 10 | Getriebesteuergerät – PCM (VBSOL2) |
| 11 | 10 | Zusätzliches Rückhaltesystem (SRS) Einheit |
| 12 | 7,5 | Airbag-Deaktivierungsanzeige für Beifahrer, Insassenerkennungssystem (ODS) Modul, Zusatzsicherheitssystem (SRS) Modul |
| 13 | – | – |
| 14 | 10 | 3.5L (J35Z): Motorunterstützungs-Steuergerät (Aktives Motorunterstützungs-Steuerrelais (ACM)) |
| 15 | 7,5 | Tagfahrlicht (DRL), integrierte Multiplex-Steuereinheit des Fahrers (MICU) |
| 16 | 7,5 | Klimakompressorkupplungsrelais, Klimakondensatorlüfterrelais (3,5 l), Audio-HVAC-Display, Audio-HVAC-Unterdisplay, Gebläsemotorrelais, Klimaanlagen-Steuergerät, Tür-Multiplex-Steuergerät, Fahrerklimaanlagenschalter, Fahrersitzheizungsschalter, Gebläsesteuerrelais, Beifahrersitzheizungsschalter, Navigationsdisplay, Beifahrerklimaanlagenschalter, Spiegelstromschalter, Heckscheibenheizungsrelais, HVAC-Steuergerät (2,4 l), Rückfahrkamera-Display-Spiegel, Kühlerlüfterrelais (2,4 l) |
| 17 | 7,5 | Integrierte Multiplex-Steuereinheit des Fahrers (MICU) (ACC-Schlüsselsperre) |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 18 | 7,5 | Audiomodul, Audio-HVAC-Display, Audio-HVAC-Zusatzdisplay, Gepäckraum-Zubehörsteckdosenrelais, Konsolen-Zubehörsteckdosenrelais, Front-Zubehörsteckdosenrelais, Frontmikrofon HFL-ANC/Aktive Geräuschkontrolle, Frontmikrofon HFL-Navigation-ANC/Aktive Geräuschkontrolle, HandsFreeLink-Steuergerät, Schnittstellensteuerung, Schlüsselsperrspule, Navigationsdisplay, Navigationseinheit, Elektrisches Sitzsteuergerät |
| 19 | 20 | Elektrischer Motor für die Höhenverstellung des Fahrersitzes, Motor für die Längsverstellung des Fahrersitzes, Schalter für die Fahrersitzverstellung, Steuergerät für den elektrischen Sitz |
| 20 | 20 | Schiebedach-Steuergerät/Motor |
| 21 | 20 | Elektrischer Motor für die Höhenverstellung des Fahrersitzes, Schalter für die Fahrersitzverstellung, Motor für die Neigungsverstellung des Fahrersitzes |
| 22 | 20 | Motor für das hintere linke Fenster, Schalter für das hintere linke Fenster, Relais für elektrische Fensterheber |
| 23 | 15 | Zubehörsteckdose vorne (Relais der Zubehörsteckdose) |
| 24 | 20 | Tür-Multiplex-Steuergerät |
| 25 | 10 | Fahrertürschloss-Aktuator, Kraftstofftankdeckel-Aktuator, hinterer linker Türschloss-Aktuator, elektrisches Türschlossrelais, Heckklappenentriegelungs-Aktuator, Heckklappenentriegelungs-Aktuatorrelais |
| 26 | 10 | Scheinwerfer vorne links, integrierte Multiplex-Steuereinheit des Fahrers (MICU), Scheinwerferrelais |
| 27 | 10 | Positionslicht vorne links, Seitenmarkierungslicht vorne links, Rücklicht links, Kennzeichenbeleuchtung, Rücklicht rechts, Rücklichtrelais, integrierte Multiplex-Steuereinheit des Fahrers (MICU) |
| 28 | 10 | Fernlicht Scheinwerfer links |
| 29 | 7,5 | Reifendrucküberwachungssystem (TPMS) Steuergerät |
| 30 | 15 | Abblendlicht Scheinwerfer links |
| 31 | 7,5 | – |
| R1 | PGM-FI Haupt Nr. 2 (Kraftstoffpumpe) | |
| R2 | Zubehörsteckdose vorne | |
| R3 | Start-Stopp Nr. 1 | |

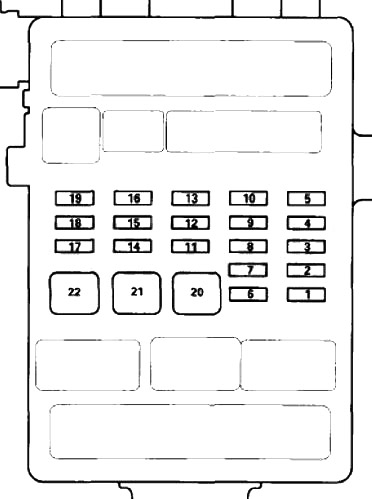

Sicherungskasten in der Kabine Nr. 2
Befindet sich in der unteren Seitenverkleidung. Entfernen Sie die Abdeckung zum Öffnen. Die Sicherungspositionen sind auf der Sicherungskastenabdeckung angegeben.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 10 | Rechtes Fernlicht |
| 2 | 10 | Rechtes Positionslicht vorne, rechtes Seitenmarkierungslicht vorne, Rücklichtrelais, Sicherung (Sicherungskasten Nr. 2) Nr. 6, integriertes Multiplex-Steuermodul für Beifahrer (MICU) |
| 3 | 10 | Rechtes Positionslicht vorne, Fernlichtrelais, integriertes Multiplex-Steuermodul für Beifahrer (MICU) |
| 4 | 15 | Rechtes Abblendlicht |
| 5 | – | – |
| 6 | 7,5 | Beleuchtung der A/T-Getriebepositionsanzeige, Ambientebeleuchtung, Audio-HVAC-Display-Kontrollleuchte, Audio-HVAC-Unterdisplay-Kontrollleuchte, Klimaanlagen-Kontrollleuchte, Fahrersitzheizungsschalter-Kontrollleuchte, Fahrerklimaanlagenschalter, Beifahrersitzheizungsschalter-Kontrollleuchte, Handschuhfachbeleuchtung, Notwarnsystemschalter/Beifahrerairbag-Deaktivierungsanzeige, HomeLink-Einheit, Schiebedachschalter-Kontrollleuchte, Navigationsdisplay, Navigationseinheit, Beifahrerklimaanlagenschalter, Lenkradschalter-Kontrollleuchten, VSA OFF-Schalter-Kontrollleuchte |
| 7 | – | – |
| 8 | 20 | Motor für die Neigungsverstellung des Beifahrersitzes, Schalter für die Beifahrersitzverstellung |
| 9 | 20 | Motor für die Längsverstellung des Beifahrersitzes, Schalter für die Beifahrersitzverstellung |
| 10 | 10 | Aktuator für Beifahrertürschloss, Relais für elektrisches Türschloss, Aktuator für hinteres rechtes Türschloss |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 11 | 20 | Motor für das hintere rechte Fenster, Schalter für das hintere rechte Fenster |
| 12 | 15 | Konsolen-Zubehörsteckdose (Relais der Konsolen-Zubehörsteckdose) |
| 13 | 20 | Schalter für Beifahrerfenster |
| 14 | – | – |
| 15 | 20 | Audioverstärker |
| 16 | 15 | Zubehörsteckdose im Fahrgastraum (Relais der Zubehörsteckdose im Fahrgastraum) |
| 17 | – | – |
| 18 | 10 | Motor für die Lordosenstütze des Fahrers, Schalter für die Lordosenstütze des Fahrers |
| 19 | 15 | Fahrersitzheizung, Sitzheizungsrelais, Beifahrersitzheizung |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |

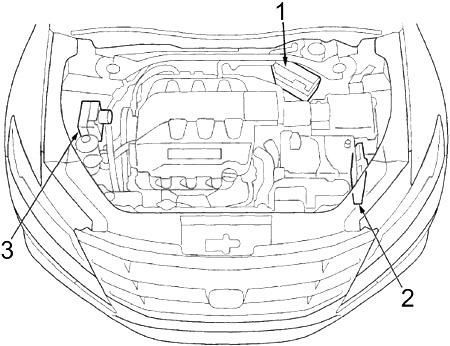

Motorraum
- Sicherungskasten
- Getriebesteuergerät (PCM)
- SA-Modulator-Steuergerät

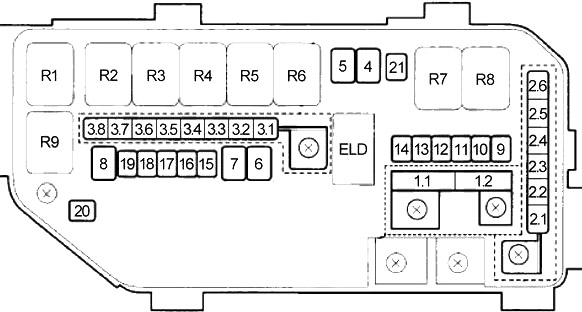

Sicherungskastenplan im Motorraum
Befindet sich in der Nähe des Bremsflüssigkeitsbehälters. Drücken Sie die Riegel, um den Kasten zu öffnen.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1,1 | 120 | 3.5L (J35Z): Batterie, Stromversorgung |
| 100 | 2,4 l (K24A): Batterie, Stromversorgung | |
| 1.2 | 40 | Sicherung (Sicherungskasten in der Kabine Nr. 2): Nr. 8, 9, 10, 11, 12, 13 |
| 2,1 | 70 | – |
| 2,2 | 40 | VSA-Modulator-Steuergerät |
| 2,3 | 30 | VSA-Modulator-Steuergerät |
| 2,4 | 40 | Sicherung (Sicherungskasten in der Kabine Nr. 2): Nr. 15, 16, 17, 18, 19 |
| 2,5 | 30 | Scheinwerferwischermotor, Scheinwerferwischerrelais |
| 2,6 | – | – |
| 3.1 | 50 | Zündung |
| 3.2 | 40 | – |
| 3,3 | 30 | Sicherung (Sicherungskasten in der Kabine Nr. 2): Nr. 1, 2, 3, 4 |
| 3.4 | 60 | Sicherung (Sicherungskasten in der Kabine Nr. 1): Nr. 14, 19, 20, 21, 22, 23, 24, 25 |
| 3,5 | 30 | Sicherung (Sicherungskasten in der Kabine Nr. 1): Nr. 26, 27, 28, 29, 30 |
| 3,6 | 30 | Kühlerlüftermotor, Kühlerlüfterrelais |
| 3,7 | 30 | Frontwischermotor, Frontwischermotorrelais, Intervall-Frontwischermotorrelais, Frontwischer-Hoch-/Niedrigrelais |
| 3,8 | 30 | 3.5L (J35Z): Klimakondensatorlüftermotor, Klimakondensatorlüfterrelais |
| 4 | 75 | Kühlerlüfterrelais |
| 5 | 40 | Heckscheibenheizungsrelais, untere Heckscheibenheizung, Geräuschunterdrückungskondensator, obere Heckscheibenheizung |
| 6 | 20 | 2.4L (K24A): Klimakondensatorlüfterrelais |
| 7 | 15 | Warnblinkschalter, integrierte Multiplex-Steuereinheit des Fahrers (MICU) |
| 8 | 20 | Bremslichtschalter, Bremspedalpositionsschalter, Getriebesteuergerät – PCM, hochgesetztes Bremslicht, Hupenrelais, Anhängerbeleuchtungsanschluss |
| 9 | – | – |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 10 | – | – |
| 11 | 15 | Anlasserspulenrelais, Anlasserspulen |
| 12 | 15 | PGM-FI Unterrelais, Kraftstoffdampf-Ablassventil (EVAP), Luft-Kraftstoff-Verhältnis-Sensor vorne (A/F), beheizter Sekundär-Sauerstoffsensor vorne (HO2S) (Bank 1, Sensor 2), Kraftstoff-Luft-Verhältnis-Sensor hinten (A/F) (Bank 2, Sensor 1), beheizter Sekundär-Sauerstoffsensor hinten (HO2S) (Bank 2, Sensor 2), Sicherung Nr. 4 |
| 13 | – | – |
| 14 | – | – |
| 15 | 10 | Audiomodul, AUDIO-HVAC-Anzeigemodul, zusätzliches AUDIO-HVAC-Modul, Rückfahrbeleuchtung, Datenverbindungskonnektor (DLC), Multiplex-Steuergerät in der Tür, Außenbeleuchtung in der Fahrertür, integriertes Multiplex-Steuergerät des Fahrers (MICU), vorderes HFLANC/Mikrofon für aktive Geräuschunterdrückung, vorderes HFL-Navigation-ANC/aktive Geräuschunterdrückung, Leseleuchte in der Beifahrertür, Blinker-Steuergerät, HandsFreeLink-Steuergerät, schlüsselloses Wegfahrsperren-Steuergerät, Navigations-Anzeigeeinheit, Navigationseinheit, integriertes Multiplex-Steuergerät des Beifahrers (MICU), Steuergerät für elektrisch verstellbaren Spiegel, Steuergerät für elektrisch verstellbaren Sitz |
| 16 | 7,5 | Komfortbeleuchtung, Schminkspiegelbeleuchtung Fahrer, HomeLink-Einheit, Zündschlüsselbeleuchtung, individuelle Kartenbeleuchtung, linke Laderaumbeleuchtung. Schminkspiegelbeleuchtung Beifahrer, rechte Laderaumbeleuchtung |
| 17 | 15 | PGM-FI Hauptrelais Nr. 1, Kurbelwellenpositionssensor (CKP), Nockenwellenpositionssensor (CMP), Relais für elektronisches Gaspedalsteuerungssystem (ETCS), Einspritzdüsen, Luftmassenmesser (MAF), Getriebesteuergerät – PCM (IGP), PGM-FI Hauptrelais Nr. 2 |
| 18 | 15 | Relais für elektronisches Gaspedalsteuerungssystem (ETCS) |
| 19 | 75 | 3.5L (J35Z): Getriebesteuergerät – PCM (VBUM) |
| 20 | 40 | 3.5L (J35Z): Lüftermotor, Lüftermotorrelais |
| 40 | 2,4L (K24A): Klimakompressorkupplung, Klimakompressorkupplungsrelais | |
| 21 | 7,5 | 3.5L (J35Z): Klimakompressorkupplung, Klimakompressorkupplungsrelais |
| 2.4L (K24A): Klimakondensatorlüfterrelais | ||
| R1 | Lüftermotor | |
| R2 | Hupe | |
| R3 | PGM-FI Haupt | |
| R4 | PGM-FI Unterrelais | |
| R5 | Anlasserspule | |
| R6 | Elektronisches Gaspedalsteuerungssystem (ETCS) | |
| R7 | Klimakondensatorlüfter | |
| R8 | Heckscheibenheizung | |
| R9 | Klimakompressorkupplung | |
