Citroen Jumper 230/244 (1994-2006) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Citroën Jumper 230/244 1994-2006, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Citroen Jumper – Schema des Hauptsicherungskastens
Baujahr: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
In der Kabine

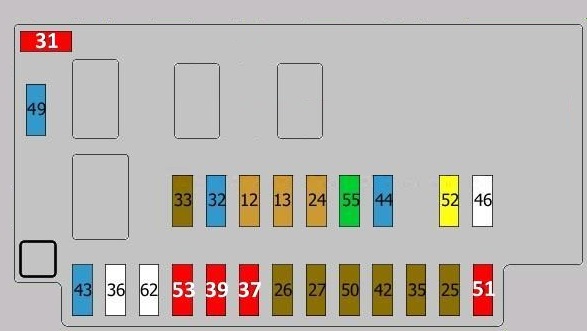

Der Hauptsicherungskasten befindet sich auf der Fahrerseite hinter der Armaturenbrettabdeckung.
| Nummer | Beschreibung | Ampere [A] |
| 12 | Licht auf der rechten Seite | 5 |
| Rechtes Rücklicht | ||
| 13 | Licht auf der linken Seite | 5 |
| Linkes Rücklicht | ||
| 24 | Kennzeichenbeleuchtung | 5 |
| Signallampe, Positionslichter | ||
| Beleuchtung, Armaturenbretter | ||
| 25 | Audiosystem | 7,5 |
| 26 | Bremslichter | 7,5 |
| 27 | Elektrischer Spiegel | 7,5 |
| Tempomat | ||
| Telefon | ||
| Tachograph | ||
| Fernbedienung | ||
| Alarm | ||
| 31 | Schalter für Beleuchtungssteuerung | 10 |
| 32 | Audiosystem | 15 |
| 33 | Nebelscheinwerfer | 7,5 |
| 35 | Elektrische Fensterhebersteuerung | 7,5 |
| 37 | Armaturenbrettbeleuchtung | 10 |
| 39 | Innenbeleuchtung | 10 |
| Diagnosestecker | ||
| 42 | ABS-Steuergerät | 7,5 |
| 43 | Frontscheibenwischer | 15 |
| 44 | Zigarettenanzünder | 15 |
| 49 | Scheinwerferwischer | 15 |
| 50 | Airbag-Steuergerät | 7,5 |
| 51 | NICHT | 10 |
| 52 | 12V-Stromversorgung | 20 |
| 53 | Blinker | 10 |
| Alarm | ||
| Armaturenbrettbeleuchtung | ||
| 55 | Lüfter, Standheizung | 30 |
| Zusatzheizung |
| Nummer | Beschreibung | Ampere [A] |
| 12 | Licht auf der rechten Seite | 5 |
| Rechtes Rücklicht | ||
| 13 | Licht auf der linken Seite | 5 |
| Linkes Rücklicht | ||
| 24 | Kennzeichenbeleuchtung | 5 |
| Signallampe, Positionslichter | ||
| Beleuchtung, Instrumententafeln | ||
| 25 | Audiosystem | 7,5 |
| 26 | Bremslichter | 7,5 |
| 27 | Elektrischer Spiegel | 7,5 |
| Tempomat | ||
| Telefon | ||
| Tachograph | ||
| Fernbedienung | ||
| Alarm | ||
| 31 | Schalter für Beleuchtungssteuerung | 10 |
| 32 | Audiosystem | 15 |
| 33 | Nebelscheinwerfer | 7,5 |
| 35 | Elektrische Fensterhebersteuerung | 7,5 |
| 37 | Armaturenbrettbeleuchtung | 10 |
| 39 | Innenbeleuchtung | 10 |
| Diagnosestecker | ||
| 42 | ABS-Steuergerät | 7,5 |
| 43 | Frontscheibenwischer | 15 |
| 44 | Zigarettenanzünder | 15 |
| 49 | Scheinwerferwischer | 15 |
| 50 | Airbag-Steuergerät | 7,5 |
| 51 | NICHT | 10 |
| 52 | 12V-Stromversorgung | 20 |
| 53 | Blinker | 10 |
| Alarm | ||
| Armaturenbrettbeleuchtung | ||
| 55 | Lüfter, Standheizung | 30 |
| Zusatzheizung |

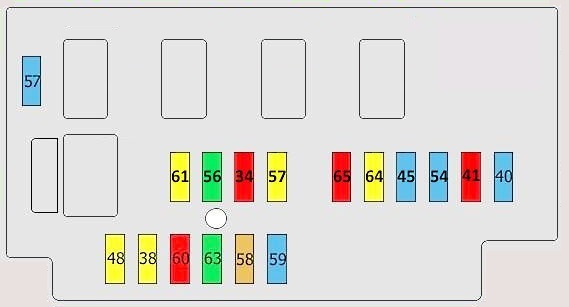

Ein zusätzliches Modul befindet sich auf der Beifahrerseite unter dem Armaturenbrett.
| Nummer | Beschreibung | Ampere [A] |
| 34 | Tachograph | 10 |
| Telefon | ||
| Alarm | ||
| Fernbedienung | ||
| 38 | Zentralverriegelung | 20 |
| 40 | Beheizbare Heckscheibe, rechte Seite | 15 |
| 41 | Beheizbarer Spiegel | 10 |
| 45 | Sitzheizung | 15 |
| 47 | Elektrisches Fenster vorne links | 20 |
| 48 | Elektrisches Fenster vorne rechts | 20 |
| 54 | Beheizbare Heckscheibe, linke Seite | 15 |
| 56 | Zusätzliche Klimaanlage | 30 |
| 57 | Lüfter, Standheizung | 15 |
| 58 | Programmierer für Zusatzheizung | 5 |
| 59 | Ablage (Lieferwagen) | 15 |
| 60 | Alarm | 10 |
| 61 | Zusatzheizung | 20 |
| 63 | Sonderausstattung | 30 |
| 64 | 20 | |
| 65 | Zubehöranschluss | 10 |
| Nummer | Beschreibung | Ampere [A] |
| 34 | Tachograph | 10 |
| Telefon | ||
| Alarm | ||
| Fernbedienung | ||
| 38 | Zentralverriegelung | 20 |
| 40 | Beheizbare Heckscheibe, rechte Seite | 15 |
| 41 | Beheizbarer Rückspiegel | 10 |
| 45 | Sitzheizung | 15 |
| 47 | Elektrisches Fenster vorne links | 20 |
| 48 | Elektrisches Fenster vorne rechts | 20 |
| 54 | Beheizbare Heckscheibe, linke Seite | 15 |
| 56 | Zusätzliche Klimaanlage | 30 |
| 57 | Lüfter, Standheizung | 15 |
| 58 | Programmierer für Zusatzheizung | 5 |
| 59 | Ablage (Lieferwagen) | 15 |
| 60 | Alarm | 10 |
| 61 | Zusatzheizung | 20 |
| 63 | Sonderausstattung | 30 |
| 64 | 20 | |
| 65 | Zubehöranschluss | 10 |

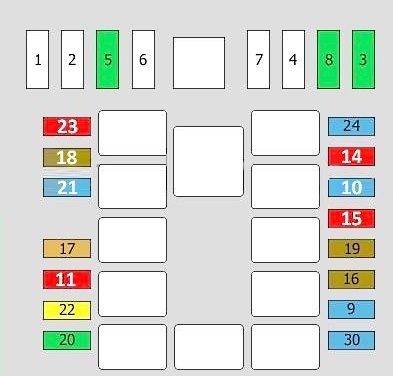

Motorraum
| Nummer | Beschreibung | Ampere [A] |
| 1 | Unbekannt | 60 |
| 2 | Unbekannt | 50 |
| 3 | Unbekannt | 30 |
| 4 | Unbekannt | 50 |
| 5 | Unbekannt | 30 |
| 6 | Unbekannt | 70 |
| 7 | Unbekannt | 70 |
| 8 | Unbekannt | 30 |
| 9 | Nebelscheinwerfer vorne | 15 |
| 10 | Warnsystem | 15 |
| Lenkradsteuerung | ||
| 11 | Motorsteuergerät | 10 |
| Motorelektronik | ||
| 14 | Rechtes Abblendlicht | 10 |
| 15 | Linkes Abblendlicht | 10 |
| 16 | Unbenutzt | 7,5 |
| 17 | Motorsteuergerät | 7,5 |
| Motorelektronik | ||
| 18 | Motorsteuergerät | 7,5 |
| Motorelektronik | ||
| 19 | Kompressor | 7,5 |
| 20 | PTC | 30 |
| 21 | Sicherung Kraftstoffpumpe | 15 |
| 22 | Unbenutzt | 20 |
| 23 | Automatische Ladeeinheit | 10 |
| 24 | Automatische Getriebesteuerung | 15 |
| 30 | Fernlichtscheinwerfer | 15 |
| Nummer | Beschreibung | Ampere [A] |
| 1 | Unbekannt | 60 |
| 2 | Unbekannt | 50 |
| 3 | Unbekannt | 30 |
| 4 | Unbekannt | 50 |
| 5 | Unbekannt | 30 |
| 6 | Unbekannt | 70 |
| 7 | Unbekannt | 70 |
| 8 | Unbekannt | 30 |
| 9 | Nebelscheinwerfer vorne | 15 |
| 10 | Warnsystem | 15 |
| Lenkradsteuerung | ||
| 11 | Motorsteuergerät | 10 |
| Motorelektronik | ||
| 14 | Rechtes Abblendlicht | 10 |
| 15 | Linkes Abblendlicht | 10 |
| 16 | Wird nicht verwendet | 7,5 |
| 17 | Motorsteuergerät | 7,5 |
| Motorelektronik | ||
| 18 | Motorsteuergerät | 7,5 |
| Motorelektronik | ||
| 19 | Kompressor | 7,5 |
| 20 | PTC | 30 |
| 21 | Sicherung Kraftstoffpumpe | 15 |
| 22 | Wird nicht verwendet | 20 |
| 23 | Automatische Ladeeinheit | 10 |
| 24 | Automatische Getriebesteuerung | 15 |
| 30 | Fernlichtscheinwerfer | 15 |
Dieser Block enthält auch Relaismodule:
1 – Scheinwerfer;
2 – akustisches Signal;
3 – elektromagnetische Kupplung des Klimakompressors;
4 – Elektromotor des Heizungsgebläses;
5 – Motorsteuerungssysteme;
6 – Kraftstoffpumpe;
7 – Nebelscheinwerfer;
8 – Pumpe der Frontscheibenwaschanlage;
9 – Scheibenwischer / Scheinwerferwaschanlage.
