Citroën C4 Picasso II (2016-2018) – Sicherungskasten

Konfigurationen:

Der Typ des elektrischen Systems des Fahrzeugs hängt von seiner Ausstattungsvariante ab. Um den Typ des elektrischen Systems im Fahrzeug zu identifizieren, öffnen Sie die Motorhaube: Das Vorhandensein eines zusätzlichen Sicherungskastens vor der Batterie weist darauf hin, dass es sich um Typ 2 handelt. Das elektrische System vom Typ 1 hat keine Sicherungen vor der Batterie.

Sicherungskästen im Armaturenbrett

Fahrzeuge mit Linkslenkung: Der Sicherungskasten befindet sich im unteren Teil des Armaturenbretts (links).

Entfernen Sie die Abdeckung, indem Sie an der oberen rechten Ecke ziehen, dann nach links, entfernen Sie die Abdeckung vollständig, indem Sie vorsichtig in die durch den Pfeil angezeigte Richtung ziehen.

Fahrzeuge mit Rechtslenkung:

Öffnen Sie das Handschuhfach, entfernen Sie die Abdeckung, indem Sie von der oberen linken Seite und dann von der rechten Seite ziehen, entfernen Sie die Abdeckung vollständig, indem Sie vorsichtig in die durch den Pfeil angezeigte Richtung ziehen.

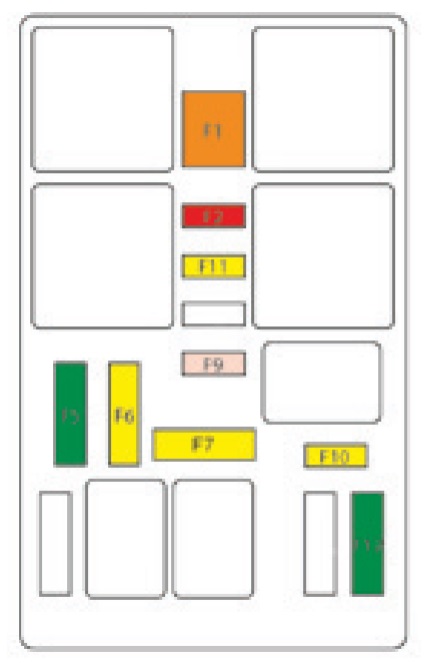

Sicherungskasten Armaturenbrett 1

Nummer	Ampere [A]	Beschreibung
F1	40 A	Beheizbare Heckscheibe
F2	20 A	Elektrische Rückspiegel.
F5	30 A	Panoramadachrollo
F6	20 A	Bei 12 V; Hinteres Multimedia.
F7	20 A	Bei 230 V.
F9	25 A	Sitzheizung.
F10	20 A	Anhänger-Schnittstellenmodul.
F11	20 A	Klimaanlagenlüfter.
F12	30 A	Elektrische Fensterhebermotoren.

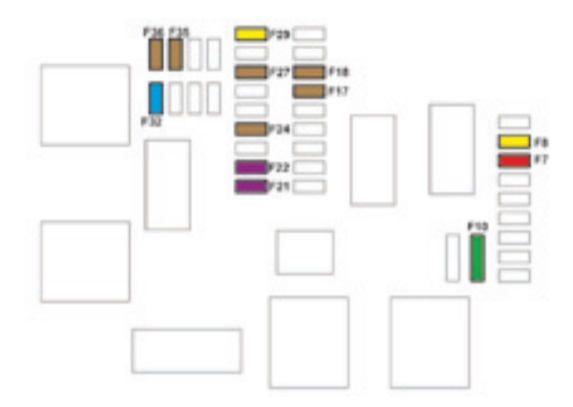

Sicherungskasten Armaturenbrett 2

Nummer	Ampere [A]	Beschreibung
F7	10 A	Stromversorgung beim Starten 12 V; Multimedia hinten.
F8	20 A	Heckscheibenwischer.
F10	30 A	Schlösser.
F17	5 A	Armaturenbrett.
F18	5 A	Automatikgetriebe.
F21	3 A	START/STOP-Taste.
F22	3 A	Regen- und Lichtsensor; Frontscheibenkamera.
F24	5 A	Parksensoren; Visuelle Panorama-Assistenz.
F27	5 A	Automatikgetriebe.
F29	20 A	Audio- und Telematiksysteme.
F32	15 A	12 V Steckdosen.
F35	5 A	Höhenverstellung der Frontscheinwerfer; Beheizbare Heckscheibe; Radar.
F36	5 A	Innenbeleuchtung: Ablagefach, Mittelkonsole, Leseleuchten, Deckenleuchten.

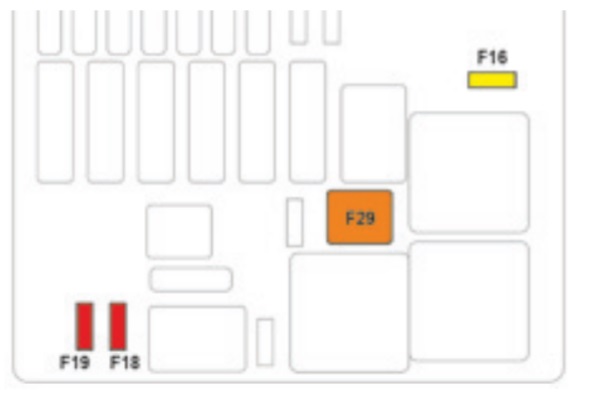

Motorraum

Nummer	Ampere [A]	Beschreibung
F 16	20 A	Scheinwerferwaschanlage.
F18	10 A	Abblendlicht rechts.
F19	10 A	Abblendlicht links.
F29	40 A	Scheibenwischer.
