Saab 9-2x (2005-2006) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Saab 9-2X 2005-2006, erhalten Informationen über die Position der Sicherungskästen im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Saab 9-2x
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
2005, 2006.
Für den Zigarettenanzünder (Steckdosen) im Saab 9-2x ist die Sicherung Nr. 4 im Sicherungskasten des Armaturenbretts zuständig.

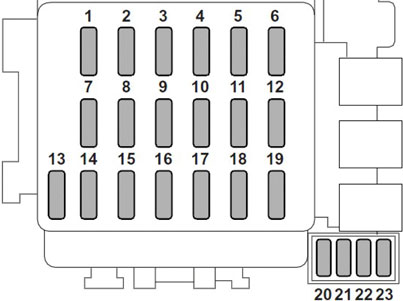

Sicherungskasten im Innenraum
Die Sicherungen befinden sich unter dem Armaturenbrett auf der Fahrerseite.
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| Nummer | Ampere [A] | Beschreibung |
| 1 | 15A | Heizungsgebläse |
| 2 | 15A | Heizungsgebläse |
| 3 | 15A | Elektrische Türverriegelung; Schlüssellose Fernbedienung |
| 4 | 20A | Zigarettenanzünder; Elektrische Rückspiegel |
| 5 | 10 A | Rücklicht; Standlichter |
| 6 | 15A | SRS Airbag |
| 7 | 15A | Nebelscheinwerfer |
| 8 | 20A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 10 | – | – |
| 11 | 15A | Motorstartsystem; SRS Airbag; Automatikgetriebe-Steuerungssystem |
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 10 A | Armaturenbrett; SRS-Glühbirne |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| 15 | 30A | Frontscheibenwischer und -waschanlage |
| 16 | 20A | Bremslichter |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht; Tempomat |
| 19 | 20A | Spiegelheizung |
| 20 | – | – |
| 21 | 15A | Zündspule (nur Modelle ohne Turbolader) |
| 22 | 10 A | ABS-Zündung |
| 23 | 20A | Sitzheizung |

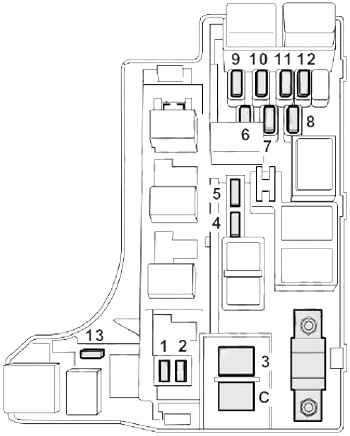

Sicherungskasten im Motorraum
| Nummer | Ampere [A] | Beschreibung |
|---|---|---|
| A | FWD-Steckdosen (AT-Modelle außer Turbo) | |
| b | Hauptsicherung | |
| C | Motorsensor (Modelle ohne Turbolader) | |
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Zusatz) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Blinker; Hupe |
| 6 | 15A | Warnblinkanlage einschalten |
| 7 | 10 A | Automatische Getriebesteuerung |
| 8 | 10 A | Lichtmaschine |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 20A | Uhr; Innenbeleuchtung |
| 13 | 10 A | Kombiniertes Sekundärluftventil (nur Turbo-Modelle) |
Über Saab 9-2x (2005-2006)
Der Saab 9-2x, produziert von 2005 bis 2006, ist ein kompaktes Fahrzeug, das in Zusammenarbeit mit Subaru entstand. Dieses Modell wird aufgrund seiner technischen Basis vom Subaru Impreza oft als „Saabaru“ bezeichnet. Der Saab 9-2x bietet ein sportliches Aussehen und leistungsstarke Fahreigenschaften und ist mit zwei Motortypen erhältlich. Die Basisversion ist mit einem 2,5-Liter-Vierzylindermotor ausgestattet, während die leistungsstärkere Aero-Version einen 2,0-Liter-Turbomotor enthält. Beide Motoren sind für ihre Zuverlässigkeit und Effizienz bekannt, was dieses Modell zu einer attraktiven Wahl für diejenigen macht, die eine Kombination aus Stil und Leistung suchen.
Sicherungskastenplan Saab 9-2x
Diese Seite zeigt den Sicherungskastenplan für das Modell Saab 9-2x, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Typische Positionen des Sicherungskastens in diesem Modell sind der Motorraum und der Fahrzeuginnenraum, normalerweise in der Nähe des Armaturenbretts. Unsere Diagramme zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist immer wichtig, Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Schaltkreisen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und Funktionalität des Fahrzeugs, daher ist es wichtig, ihm Aufmerksamkeit zu schenken und ihn regelmäßig zu überprüfen.
