BMW 1er F20, F21 (2012-2018) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des BMW 1er (F20, F21) 2012-2018, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungen und Relais BMW 1er F20, F21 (2012-2018)
Baujahr: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Modelle: 114i, 116i, 118i, 120i, 125i, 114d, 116d, 118d, 120d, 125d.
Sicherungsplan BMW 1er F20, F21 (2012-2018)

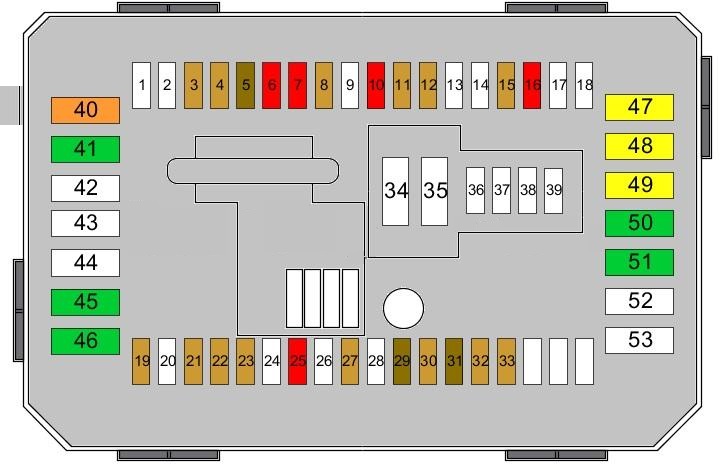

Sicherungskasten im Motorraum
Sicherungskastenplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | Nicht verwendet | |
| 2 | Nicht verwendet | |
| 3 | 5A | Steuergerät, Dachelektronik |
| 4 | Nicht verwendet | |
| 5 | 7,5A | Türverriegelungsschalter; Beifahrerspiegel. |
| 6 | 10 A | Motorsteuergerät |
| 7 | 10 A | Steuergerät der Elektronik des Automatikgetriebes (EAT) |
| 8 | 5A | Steuergerät des Touch-Gehäuses |
| 9 | Nicht verwendet | |
| 10 | 10 A | Sitzverstellung |
| 11 | 5A | Scheinwerfer vorne links im Bad; Scheinwerfer vorne rechts im Bad;
Regensensor; Innenbeleuchtung. |
| 12 | 5A | Trennrelais; Dynamische Stabilitätskontrolle (DSC). |
| 13 | Nicht verwendet | |
| 14 | Nicht verwendet | |
| 15 | 5A | Sicherungskasten |
| 16 | 10 A | Kühlmittelpumpe; Klimakompressor;
Zusatzwasserpumpe. |
| 17 | Nicht verwendet | |
| 18 | Nicht verwendet | |
| 19 | 5A | Elektrochromatischer Spiegel |
| 20 | Nicht verwendet | |
| 21 | 5A | Fahrerassistenzsystem |
| 22 | 5A | Tempomatsteuerung |
| 23 | 5A | Entlüftungsdeckelheizung; Kühlmittel-Absperrventil. |
| 24 | Nicht verwendet | |
| 25 | 10 A | Lenksäulenschalter |
| 26 | Nicht verwendet |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 27 | 5A | Instrumententafel |
| 28 | Nicht verwendet | |
| 29 | 7,5A | Instrumententafel |
| 30 | 5A | Handschuhfachbeleuchtung |
| 31 | 7,5A | Getriebeschalter |
| 32 | 5A | Elektronische Servolenkung (EPS) |
| 33 | 5A | Luftqualitätssensor |
| 34 | Nicht verwendet | |
| 35 | Nicht verwendet | |
| 36 | Nicht verwendet | |
| 37 | Nicht verwendet | |
| 38 | Nicht verwendet | |
| 39 | Nicht verwendet | |
| 40 | 40A | Sicherungskasten |
| 41 | 30A | Dynamische Stabilitätskontrolle (DSC) |
| 42 | Nicht verwendet | |
| 43 | Nicht verwendet | |
| 44 | Nicht verwendet | |
| 45 | 30A | Ersatzdach |
| 46 | 30A | Getriebe |
| 47 | 20A | Beheizter Beifahrersitz |
| 48 | 20A | Beheizter Fahrersitz |
| 49 | 20A | Zigarettenanzünder |
| 50 | 30A | Fahrersitzsteuerung; Fahrersitzverstellung. |
| 51 | 30A | Beifahrersitzverstellung; Beifahrersitz-Steuergerät. |
| 52 | 12 V Stromversorgung | |
| 53 | Nicht verwendet |

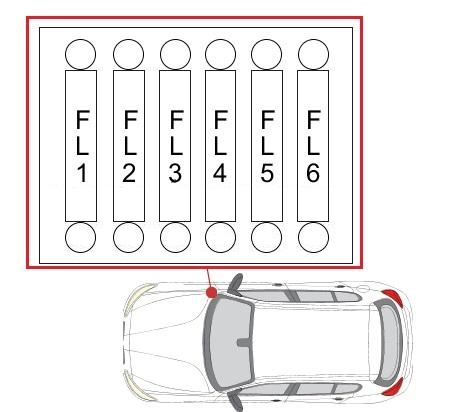

Sicherungskasten im Motorraum (rechte Seite)
Sicherungskastenplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| FL1 | 50A | (auch 80 A) (auch 125 A) Trennrelais |
| FL2 | 125A | Elektronische Servolenkung (EPS) |
| FL3 | 100A | Zusatzheizung |
| FL4 | 40A | Beheizter Kraftstofffilter |
| FL5 | 40A | Dynamische Stabilitätskontrolle (DSC) |
| FL6 | 40A | Lüftermotor |

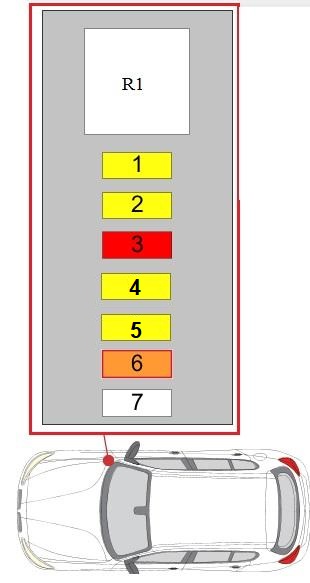

Sicherungskasten und Relais im Motorraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | 20A | Motorsteuergerät |
| 2 | 20A | Motorsteuergerät |
| 3 | 10 A | Motorsteuergerät |
| 4 | 15A | Motorsteuergerät |
| 5 | 20A | Motorsteuergerät |
| 6 | 40A | Motorsteuergerät |
| 7 | 50A | Kühlmittelpumpe |
| R1 | Hauptrelais DDE |

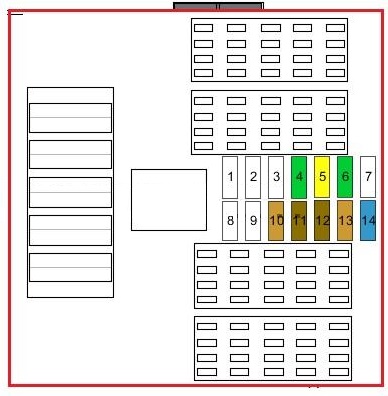

Zusätzliche Sicherungen im Fahrgastraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 1 | Nicht verwendet | |
| 2 | Nicht verwendet | |
| 3 | Nicht verwendet | |
| 4 | 30A | Elektrisches Fenster für Beifahrer |
| 5 | 20A | Zentralverriegelung |
| 6 | 30A | Elektrisches Fenster für Fahrer |
| 7 | Zentralverriegelung | |
| 8 | Nicht verwendet | |
| 9 | Nicht verwendet | |
| 10 | 5A | Bedienfeld; Fahrerassistenzsystem;
Heizung, Lüftung und Klimaanlage (HVAC); Lichtschalter. |
| 11 | 7,5A | Heckmodul, Scheinwerfer links. |
| 12 | 7,5A | Diagnoseanschluss |
| 13 | 5A | Telematik |
| 14 | 15A | Hupe |

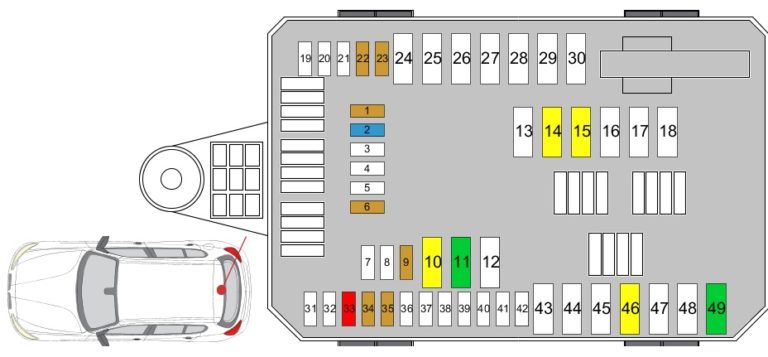

Sicherungskasten und Relais im Kofferraum
Sicherungskastenplan
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| Nr | Ampere [A] | Beschreibung |
| 1 | 5A | Kamerasteuergerät |
| 2 | 15A | Radiosteuergerät |
| 3 | Nicht verwendet | |
| 4 | Nicht verwendet | |
| 5 | Nicht verwendet | |
| 6 | 5A | Audiosystem |
| 7 | Nicht verwendet | |
| 8 | Nicht verwendet | |
| 9 | 5A | Telematik |
| 10 | 20A | Radiosteuergerät |
| 11 | 30A | Hi-Fi-Verstärker |
| 12 | Nicht verwendet | |
| 13 | Nicht verwendet | |
| 14 | 20A | Anhängerzugmodul |
| 15 | 20A | Anhängerzugmodul |
| 16 | Nicht verwendet | |
| 17 | Nicht verwendet | |
| 18 | Nicht verwendet | |
| 19 | Nicht verwendet | |
| 20 | Nicht verwendet | |
| 21 | Nicht verwendet | |
| 22 | 5A | Sirene, Mikrowellensensor |
| 23 | 5A | Fernbedienungsempfänger; Vakuumleckerkennung. |
| 24 | Nicht verwendet |
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| 25 | Nicht verwendet | |
| 26 | Nicht verwendet | |
| 27 | Nicht verwendet | |
| 28 | Nicht verwendet | |
| 29 | Nicht verwendet | |
| 30 | Nicht verwendet | |
| 31 | Nicht verwendet | |
| 32 | Nicht verwendet | |
| 33 | 10 A | Audiosystem |
| 34 | 5A | DVD-Player |
| 35 | 5A | Grundplatten |
| 36 | Nicht verwendet | |
| 37 | Nicht verwendet | |
| 38 | Nicht verwendet | |
| 39 | Nicht verwendet | |
| 40 | Nicht verwendet | |
| 41 | Nicht verwendet | |
| 42 | Nicht verwendet | |
| 43 | Nicht verwendet | |
| 44 | Nicht verwendet | |
| 45 | Nicht verwendet | |
| 46 | 20A | Stromversorgung für Anhänger |
| 47 | Nicht verwendet | |
| 48 | Nicht verwendet | |
| 49 | 30A | DC-DC-Wandler |

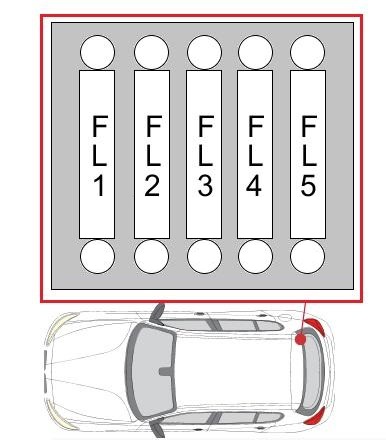

Sicherungskasten im Kofferraum
| Nr | Ampere [A] | Beschreibung |
|---|---|---|
| FL1 | 50A | Heckmodul |
| FL2 | 10 A | Sicherungskasten |
| FL3 | 10 A | Stromverteilung |
| FL4 | 125A | Stromverteilung |
| FL5 | 125A | Integriertes Leistungsmodul |
Über BMW 1er F20, F21 (2012-2018)
Die BMW 1er Modelle F20 und F21, die von 2012 bis 2018 produziert wurden, sind kompakte Fahrzeuge, die ein dynamisches Fahrerlebnis und ein elegantes Design bieten. Diese Modelle sind bekannt für ihre sportlichen Fahreigenschaften und präzise Lenkung, was sie bei Fahrern beliebt macht, die Wert auf Leistung und Stil legen. Der BMW 1er F20 ist ein fünftüriger Schrägheck, während der F21 die dreitürige Variante ist. Beide Modelle bieten eine breite Palette an Motoroptionen, einschließlich Benzin- und Dieselmotoren, die verschiedene Leistungs- und Effizienzstufen bieten. Im Innenraum finden sich hochwertige Materialien und moderne Technologien, die Komfort und Bequemlichkeit während der Fahrt gewährleisten.
Sicherungskastenplan BMW 1er F20, F21
Diese Seite zeigt den Sicherungskastenplan für den BMW 1er F20 und F21, die für das Verständnis des elektrischen Systems des Fahrzeugs entscheidend sind. Der Sicherungskasten befindet sich normalerweise im Handschuhfach oder im Motorraum, abhängig vom spezifischen Modell und Baujahr. Der Plan zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er einen einfachen Zugang zu den Sicherungen ermöglicht und einen schnellen Austausch bei Bedarf erlaubt.
