Renault Megane I (1996-2003) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Mégane I (1996–2003), erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Sicherungs- und Relaisplan – Renault Megane I
Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:
1996, 1997, 1998, 1999, 2000, 2001, 2002 und 2003.
Motor
Die Einheit befindet sich im Motorraum links, neben der Batterie.
Beschreibung
| A | Kraftstoffpumpenrelais |
| B | Motorsteuerungsrelais |
| C | Kühlmittelheizungsrelais 1 |
| D | Relais der elektromagnetischen Kupplung des Klimakompressors |
| F | Anlassermotorrelais – Automatikgetriebe |
| g | |
| h | |
| i | Kühlmittelheizungsrelais 2 |
| J | Kühlgebläsemotorrelais – hohe Geschwindigkeit |
| K | Kühlgebläsemotorrelais – niedrige Geschwindigkeit |
| 1 | (30A) Kühlgebläsemotor, Kraftstofffilterheizung |
| 2 | (30A) Motorsteuerung |
| 3 | (7,5A) Klimaanlage |
| 4 | (3A) Bifuel-System |
| 5 | (7,5A) Bifuel-System |
| 6 | (7,5A) Automatikgetriebesteuerung, Anlassermotor |
| 7 | (7.5) Airbag, Motorsteuerungssystem, Kraftstofffilterheizung |
| 8 | (7,5A) Bifuel-System |
| 9 | Klimaanlagen-Diode |
| 10 | Klimaanlagen-Diode |
| 11 | (70A) Kühlmittelheizung, Zündkerzen |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Kühlgebläsemotor – 2. Geschwindigkeit, Kraftstofffilterheizung |
| 15 | |
| 16 | (60A) Antiblockiersystem (ABS) |
| 17 | |
| 18 | (60A) Beheizte Frontscheibe |
| 19 | (40A) Klimaanlage |
| 20 | (60A) Multifunktionssteuerungsmodul 1 |
| 21 | (60A) Sicherungskasten / Relais, Armaturenbrett 2 |
| 22 | (60A) Diebstahlsicherung, Hupe, Lichtschalter |

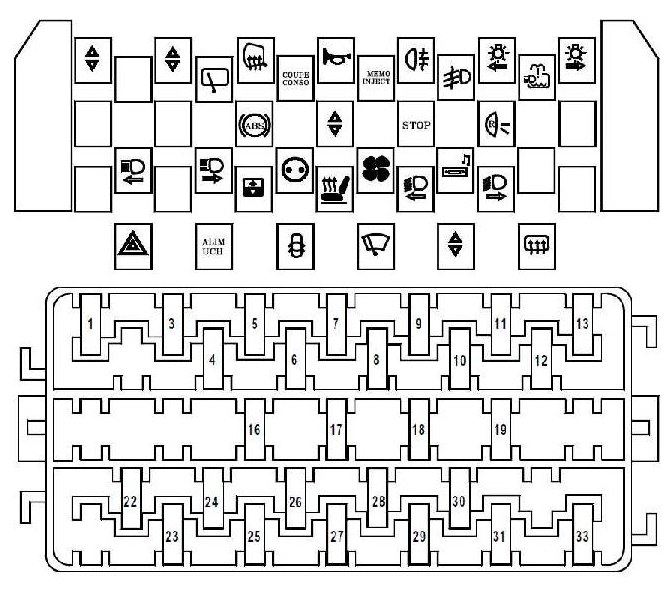

Kabine
Befindet sich links von der Lenksäule, unter der Schutzabdeckung.
Beschreibung
- (25A) Motor des Heckklappenhebers auf der linken Seite
- –
- (25A) Motor des Heckklappenhebers auf der rechten Seite
- (15A) Heckscheibenwischer/Waschanlage
- (7,5A) Beheizte Seitenspiegel
- (15A) Audiosystem, elektrische Antenne, elektrische Außenspiegel
- (15A) Hupe
- Relais des Kühlgebläsemotors, Armaturenbrett
- (5A) Nebelschlussleuchten
- (15A) Nebelscheinwerfer
- (7,5A) Vordere Seitenleuchten links / hintere Seitenleuchten links
- (10A) Scheinwerferwaschanlage
- (7,5A) Vordere Seitenleuchten rechts / hintere Seitenleuchten rechts
- –
- –
- (5A) Antiblockiersystem (ABS)
- (25A) Motor des Fensterhebers der Vordertür auf der rechten Seite
- (15A) Automatisches Getriebesteuerungssystem, Fensterhebermotorrelais, Bremslichter
- (15A) Multifunktionssteuerungsmodul 1, Rückfahrlichter
- –
- –
- (10A) Fernlicht (links)
- (25A) Motor des Fensterhebers der Vordertür auf der linken Seite
- (10A) Fernlicht (rechts)
- (20A) Klimaanlage, Schiebedach
- (10A) Zubehör-Stromanschluss
- (15A) Beheizte Sitze
- (20A) Heizung / Klimaanlage
- (10A) Abblendlicht (links)
- (15A) Audiosystem, Zigarettenanzünder-Sicherung Renault Megan Stufe 1
- (10A) Abblendlichtlampe (rechts)
- –
- Verbindung – Lichter
Untere Reihe
Beschreibung
- A – (15A) Blinker / Warnblinkanlage
- B – (5A) Multifunktionssteuergerät 1
- C – (20A) Zentralverriegelung
- D – (20A) Frontscheibenwischer
- E – (25A) Elektrische Fensterheber
- F – (30A) Beheizte Seitenspiegel, beheizte Heckscheibe
Hinter dem Sicherungskasten können sich auch folgende Relais befinden:
Beschreibung
| A | Relais der Scheinwerferwaschpumpe |
| b | Tagfahrlichtrelais – Scheinwerfer |
| C | Tagfahrlichtrelais – Vorder-/Rücklicht |
| D | Tagfahrlichtrelais – Hauptrelais |

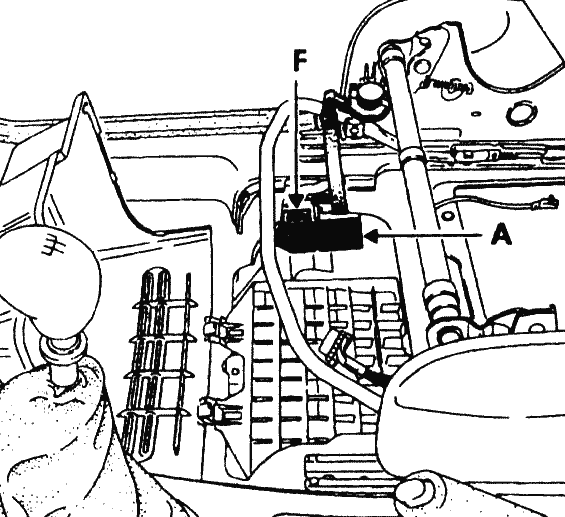

Es ist auch möglich, einige Sicherungs- und Relaiselemente unter dem Beifahrersitz zu platzieren: A – Stromanschluss, F – Sicherungen.
Über Renault Megane I (1996-2003)
Der Renault Megane I, hergestellt von 1996 bis 2003, ist ein Kompaktwagen, der aufgrund seiner Zuverlässigkeit und Praktikabilität populär wurde. Dieses Modell war in verschiedenen Karosserievarianten erhältlich, darunter Schrägheck, Limousine, Coupé und Kombi. Der Renault Megane I bot eine breite Palette von Motoren, von Benzinern mit 1,4 bis 2,0 Litern Hubraum bis hin zu Dieselmotoren mit 1,9 Litern Hubraum. Dank seines eleganten Designs und komfortablen Interieurs wurde er bei Fahrern beliebt, die ein zuverlässiges und wirtschaftliches Fahrzeug suchten.
Sicherungskastenplan Renault Megane I
Diese Seite zeigt den Sicherungskastenplan für den Renault Megane I, der für die ordnungsgemäße Wartung des elektrischen Systems des Fahrzeugs unerlässlich ist. Bei diesem Modell befindet sich der Sicherungskasten normalerweise im Fahrzeuginnenraum, genauer gesagt unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Pläne zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Beim Austausch von Sicherungen ist es wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb des Fahrzeugs und die ordnungsgemäße Funktion seiner elektrischen Komponenten.
