Kubota U48-4 – Sicherungskasten
Kubota U48-4 – Sicherungsplan
Sicherungskasten
| Nummer | Stromstärke [A] | Beschreibung |
| 1 | 20 | Kabinenbalken |
| 2 | 15 | Arbeitslicht |
| 3 | 5 | Kilometerzähler (+B) |
| 4 | 10 | Hupe |
| 5 | 5 | Innenbeleuchtung des Fahrzeugs |
| 6 | 10 | Lichtmaschine |
| 7 | 5 | Kabinenrelais |
| 8 | 5 | Messgerät (AC) |
| 9 | 15 | ECU (AC) |
| 10 | 5 | Kraftstoffpumpe |
| 11 | 5 | Hebelverriegelung |
| 12 | 5 | Anlasser |
| 13 | 15 | Motor AI |
| 14 | 10 | Hupe SW |
| 15 | 5 | ECU (+B) |
| 16 | 15 | Scheinwerfer mit Blinker |
| 17 | 5 | Klimaanlagensteuerung (+B) |
| 18 | 10 | Motorstopp |
| 19 | 30 | Lüftermotor |
| 20 | 15 | Elektrische Druckgussmaschine |
| 21 | 15 | Radio (AC) |
| 22 | 15 | Scheibenwaschanlage |
| 23 | 10 | Kompressor;
Klimaanlagensteuerung (AC). |

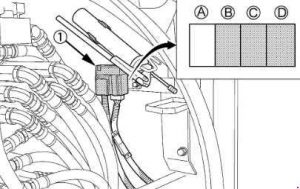

Verzögerungssicherung
Die Verzögerungssicherung dient zum Schutz elektrischer Schaltkreise. Wenn die Sicherung durchgebrannt ist, überprüfe die elektrischen Schaltkreise auf mögliche Probleme und ersetze sie dann durch eine neue, kompatible Verzögerungssicherung.
| Nummer | Stromstärke [A] | Beschreibung |
| A | — | — |
| B | 80 | Lichtmaschine |
| C | 50 | Hauptstromversorgung |
| D | 50 | Kabinenmotorstopprelais (Lüftermotor) |
Über Kubota U48-4 – Sicherungskasten ()
Der Kubota U48-4 ist ein kompakter Minibagger, der für seine Vielseitigkeit und Zuverlässigkeit beliebt ist. Dieses Modell ist ideal für verschiedene Bau- und Erdarbeiten, wodurch es bei Bauprofis beliebt ist. Der Kubota U48-4 ist mit einem leistungsstarken Dieselmotor ausgestattet, der ausreichend Leistung für anspruchsvolle Aufgaben liefert und gleichzeitig kraftstoffeffizient ist. Seine kompakten Abmessungen ermöglichen eine einfache Handhabung auch auf engstem Raum, was ihn zu einem idealen Helfer auf Baustellen mit begrenztem Platz macht.
Sicherungskastenplan Kubota U48-4 – Sicherungskasten
Diese Seite zeigt den Sicherungskastenplan für das Modell Kubota U48-4, der für die ordnungsgemäße Wartung und Reparatur unerlässlich ist. Der Sicherungskasten befindet sich normalerweise in der Nähe des Bedienfelds oder unter der Motorhaube, was einen einfachen Zugang beim Austausch von Sicherungen ermöglicht. Die Pläne auf dieser Seite zeigen detailliert die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb der Maschine, daher ist es wichtig, einen Überblick über seine Konfiguration zu haben.
