Kubota M96SDTM – Sicherungskasten

Kubota M96SDTM – Sicherungskasten-Diagramm

Sicherungskasten

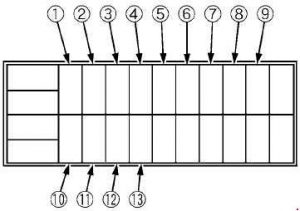

Detailansicht eines modernen Sicherungskastens mit geöffneter Abdeckung.
Kubota M96SDTM Traktor – Sicherungskasten-Diagramm
Nummer Ampere [A] Beschreibung
1 15 Blinker (Notfall)
2 15 Scheinwerfer vorne
3 10 Rücklicht, Hupe
4 5 Motor, Zapfwelle. Lichtmaschine
5 10 T/M-Kontrolle
6 5 Messfeld, OPC, akustisches Signal
7 10 Signal aktivieren
8 15 Zusatzstromversorgung
9 5 Relais
10 15 Arbeitsscheinwerfer rechts (vorne, F/S)
11 15 Arbeitsscheinwerfer links (hinten)
12 5 Messgeräte-Reserve-Sicherung
13 10 Stopplicht

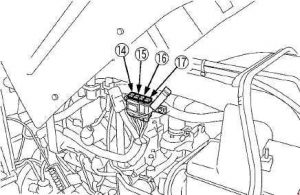

Nahaufnahme eines Sicherungskastens mit deutlich sichtbaren Beschriftungen der einzelnen Sicherungen.
Kubota M96SDTM Traktor – Sicherungskasten-Diagramm
Nummer Ampere [A] Beschreibung
14 100 Laden
15 120 Heizung
16 30 Hauptschalter mit Schlüssel
17 50 Hauptscheinwerfer, Arbeitsscheinwerfer



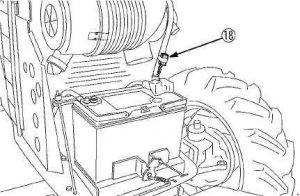

Übersicht eines Sicherungskastens mit Verkabelung und Installationsdetails in einem Gebäude.
Kubota M96SDTM Traktor – Sicherungskasten-Diagramm
Nummer Ampere [A] Beschreibung
18 10 Leistung CRS [M108S]

Über Kubota M96SDTM – Sicherungskasten

Das Modell Kubota M96SDTM ist bekannt für seine robuste Bauweise und Zuverlässigkeit, was es ideal für verschiedene landwirtschaftliche Anwendungen macht. Dieser Traktor ist mit einem leistungsstarken Dieselmotor ausgestattet, der ausreichend Leistung für anspruchsvolle Aufgaben auf dem Feld bietet. Der Kubota M96SDTM ist so konzipiert, dass er selbst die schwierigsten Bedingungen bewältigt und dem Bediener Komfort und einfache Bedienung bietet. Seine Vielseitigkeit und Effizienz werden durch moderne Technologien unterstützt, die die Produktivität steigern und die Betriebskosten senken.

Sicherungskasten-Diagramm Kubota M96SDTM – Sicherungskasten

Diese Seite zeigt das Sicherungskasten-Diagramm für das Modell Kubota M96SDTM, das für die ordnungsgemäße Wartung und Reparatur unerlässlich ist. Der Sicherungskasten befindet sich normalerweise in der Nähe des Bedienfelds oder unter der Motorhaube des Traktors. Das Diagramm zeigt die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Das Sicherungskasten-Diagramm bietet einen klaren Überblick über die Position und Funktion der einzelnen Sicherungen, was die Identifizierung und den Austausch bei Bedarf erleichtert.
