Kubota M100GX, M110GX, M126GX, M135GX – Sicherungskasten
Kubota M100GX, M110GX, M126GX, M135GX – Sicherungsplan

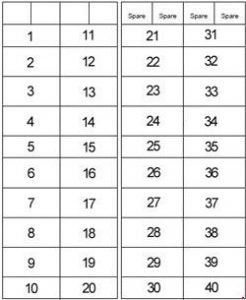

Sicherungsplan
| Nummer | Ampere [A] | Beschreibung |
| 1 | — | — |
| 2 | 10 | ECU (Aufhängung) |
| 3 | 5 | ECU (Schalter) |
| 4 | 20 | Luftentfeuchter |
| 5 | — | — |
| 6 | 10 | Bremslicht |
| 7 | 5 | Radio |
| 8 | 5 | Klimaanlage (Lüftersteuerung) |
| 9 | 15 | Scheibenwischer |
| 10 | 5 | Anlasserrelais |
| 11 | — | — |
| 12 | 5 | Schalter (Getriebesteuerung) |
| 13 | 5 | Schalter (Anschlusssteuerung) |
| 14 | 10 | ECU (Haupt) |
| 15 | 5 | Hauptkilometerzähler |
| 16 | 5 | Allradantrieb, Bi-Speed, Differentialsperre |
| 17 | 5 | Motorsteuerung, Zapfwellenventil |
| 18 | 10 | Signal aktivieren |
| 19 | 15 | Am Zusatzladegerät |
| 20 | 5 | LCD-Monitor |
| 21 | 15 | Arbeitslicht (Kabine Seite) |
| 22 | 15 | Arbeitslicht (vorne oben) |
| 23 | — | — |
| 24 | — | — |
| 25 | 10 | Optionale Lampe |
| 26 | 15 | Arbeitslicht (hinten) |
| 27 | 10 | Arbeitslicht (Motorhaube) |
| 28 | 15 | Sitzkompressor |
| 29 | 15 | Zigarettenanzünderanschluss |
| 30 | 15 | Arbeitslicht (Option) |
| 31 | — | — |
| 32 | 15 | Frontscheinwerfer |
| 33 | 30 | Klimaanlagenlüftermotor |
| 34 | 10 | Klimaanlagenkompressor |
| 35 | 15 | Rücklicht |
| 36 | 15 | Warnblinkanlage |
| 37 | 10 | Deckenleuchte, Radio |
| 38 | 5 | Hupe |
| 39 | 5 | Zündrelais |
| 40 | 5 | Reserve (ECU, Messgerät) |

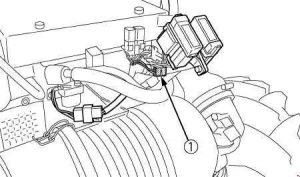

M100GX, M110GX

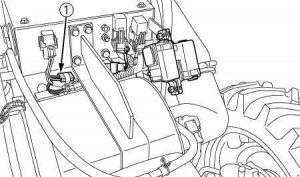

M126GX, M135GX
| Nummer | Ampere [A] | Beschreibung |
| 1 | 20 | POTENZA CRS |

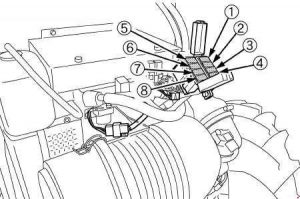

M100GX, M110GX

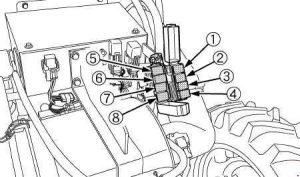

M126GX, M135GX
| Nummer | Ampere [A] | Beschreibung |
| 1 | 40 | Luftentfeuchter |
| 2 | 30 | Elektrischer Kompressor |
| 3 | 40 | Arbeitsleuchte (hinten) |
| 4 | 120 | M100GX, M110GX:
Motorheizung |
| 40 | M126GX, M135GX:
Arbeitsleuchte (Motorhaube); Frontscheinwerfer. |
|
| 5 | 40 | M100GX, M110GX:
Arbeitsleuchte (Motorhaube) Frontscheinwerfer |
| 60 | M126GX, M135GX:
Motorheizung |
|
| 6 | 40 | Kompressor |
| 7 | 30 | Warnblinkanlage |
| 8 | 30 | Hauptschlüsselschalter |

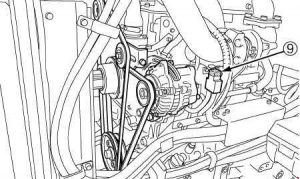

M100GX, M110GX

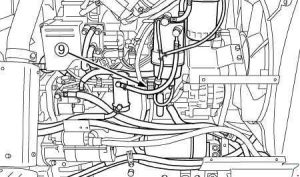

M126GX, M135GX
| Nummer | Ampere [A] | Beschreibung |
| 9 | 140 | Lichtmaschine |
Über Kubota M100GX, M110GX, M126GX, M135GX – Sicherungskasten
Die Kubota M100GX, M110GX, M126GX und M135GX Traktoren sind bekannt für ihre Zuverlässigkeit und Leistung, was sie ideal für verschiedene landwirtschaftliche Aufgaben macht. Diese Modelle sind mit leistungsstarken Motoren ausgestattet, die ausreichend Kraft für anspruchsvolle Feldarbeiten liefern. Die Modelle unterscheiden sich in der maximalen Motorleistung, wobei der M100GX etwa 100 PS bietet, während der M135GX bis zu 135 PS erreicht. Die Traktoren sind mit Fokus auf Komfort und Effizienz konzipiert, mit modernen Kabinen und intuitiver Bedienung, was die Produktivität und den Komfort des Bedieners erhöht.
Sicherungsplan Kubota M100GX, M110GX, M126GX, M135GX – Sicherungskasten
Diese Seite zeigt den Sicherungsplan für die Kubota M100GX, M110GX, M126GX und M135GX Traktoren. Der Sicherungskasten befindet sich normalerweise in der Nähe des Bedienfelds oder unter der Motorhaube, was einen einfachen Zugang beim Sicherungswechsel ermöglicht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Sicherheit und das ordnungsgemäße Funktionieren des Traktors, daher ist es wichtig, seinen Zustand regelmäßig zu überprüfen.
