Isuzu Trooper (1991-2002) – Sicherungskasten
Sicherungs- und Relaisplan – Isuzu Trooper
Gilt für Neufahrzeuge in den Jahren:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

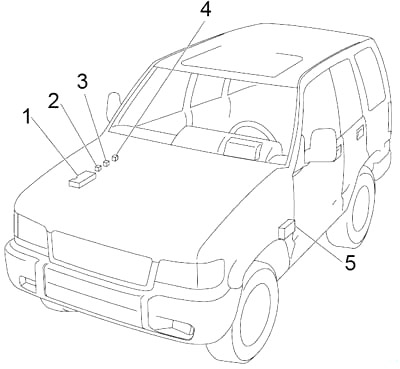

Position
- Sicherungskasten
- Glühlampenrelais-1
- Glühlampenrelais-2
- Anlasserrelais
- Sicherungskasten

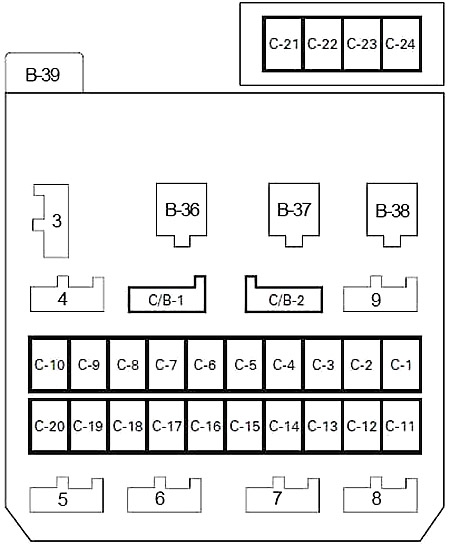

Sicherungsplan des Sicherungskastens in der Kabine
Der Sicherungskasten befindet sich hinter der Abdeckung unter dem Armaturenbrett auf der Fahrerseite (neben der Fußstütze).
| Nummer | Ampere [A] | Beschreibung |
| C1 | 10 | Anlasserrelais, Kupplungs-SW-Start (M/T), Modus-SW (A/T), Diebstahlschutz-Controller, DERM (SRS) |
| C2 | 15 | Sitzheizungsschalter, Sitzheizung |
| C3 | 15 | Getriebesteuermodul, Blinker – Schalter, Blinker vorne, Blinker hinten, Blinker, Blinker, Blinker-Relais, Rückfahrlicht, Rückfahrlicht-SW (M/T), Modus-SW (A/T), A/T-Blinker-Steuergerät, Beleuchtungs-SW, A/T-Getriebesperr-Steuergerät, A/T-Blinker, Tempomat-Einheit, Abbruch-SW |
| 10 | Getriebesteuermodul, Blinker-SW, Blinker vorne, Blinker hinten, Blinker, Blinker, Blinker-Relais, Rückfahrlicht, Rückfahrlicht-SW (M/T), Modus-SW (A/T), A/T-Blinker-Steuergerät, Beleuchtungs-SW, A/T-Getriebesperr-Steuergerät, A/T-Blinker, Tempomat-Einheit, Abbruch-SW | |
| C4 | 10 | Tempomat, Heckscheibenheizung SW, Heckscheibenheizungsrelais, Heckscheibenheizungs-Kontrollleuchte SW, Kupplung SW (M/T), Getriebe SW-1, 2 (M/T), Getriebe SW-3, 4 (M/T), Abbruch SW (verbunden SW), Tempomat-Hauptrelais, Tempomat-Kontrollleuchte, Tempomat SW, Außenspiegel, Außenspiegel-Heizung SW, A/T-Getriebesperr-Steuergerät, elektrisches Fensterheberrelais, elektronisches Bremssteuermodul, Getriebesteuermodul, G-Sensor, Upshift-2-Relais, Upshift-Anzeige (Messgerät) |
| C5 | 15 | Scheibenwischer und Waschanlage vorne SW, Scheibenwischermotor vorne, Scheibenwaschmotor vorne, Intervallwischerrelais vorne |
| C6 | 10 | Scheibenwischer und Waschanlage hinten SW, Scheibenwaschmotor hinten, Scheibenwischermotor hinten, Intervallwischerrelais hinten |
| C7 | 10 | Scheinwerferwischer SW, Scheinwerferwischermotor, Scheinwerferwaschmotor, Scheinwerferwischeruhr |
| C8 | 15 | Generator, ECM-Hauptrelais, VSV; AGR, VSV: Kanister, VSV: Lufteinlass (DOHC) |
| C9 | 15 | Zündsteuermodul, Motorsteuermodul |
| 15 | Kraftstoffunterbrechung (4JG2) | |
| C10 | 10 | Fahrzeuggeschwindigkeitssensor, Erinnerungssignalton, Messgerät und Anzeige (Voltmeter, Motorkühlmitteltemperaturanzeige, Drehzahlmesser, Tachometer, Öldruckanzeige, Kraftstoffanzeige), Anzeige und Warnleuchte (Antiblockiersystem, Hinterradblockierung, Sicherheitsgurt, Motorkontrolle, niedriger Kraftstoffstand, 4WD, Öldruck, Hochschalten, Bremssystem, Laden, A/T-Öltemperatur, Tempomat-Kontrollleuchte, Trans-Kontrollleuchte, Traktionskontrollleuchte, Winterfahrkontrollleuchte), 4WD SW, Feststellbremse SW, Sicherheitsgurt SW, Bremsdifferenzialmechanismus SW Elektronisches Bremssteuermodul, Motorsteuermodul, Hinterrad-Antiblockier-Controller |
| C11 | 10 | Audio, Außenspiegel, Außenspiegelsteuerung SW, Türklappspiegel SW, Digitaluhr, Lautsprecher |
| C12 | 20 | Zigarettenanzünder |
| C13 | 10 | Diebstahlschutz-Controller |
| C14 | 15 | Bremslicht SW (ohne Tempomat), Bremse SW (mit Tempomat), Hinterrad-Antiblockier-Controller, Bremslicht, Getriebesteuermodul, elektronisches Bremssteuermodul, Anhängerverkabelungsstecker, Tempomat, A/T-Gangwechsel-Verriegelungssteuereinheit, Entriegelungsrelais |
| C15 | 20 | Hupe, Hupenrelais, Hupe SW, Warnleuchte SW, Blinker, Diebstahlschutzhupe, Warnleuchte, Ton |
| 20 | Telefon | |
| C16 | 10 | Digitaluhr, Ton, Deckenbeleuchtung, Kartenbeleuchtung, Kofferraumbeleuchtung, Deckenbeleuchtung, Tür SW (vorne, hinten, Heckklappe), Antenne, Diebstahlschutz-Controller, Schlüssel-Erinnerung SW, Sicherheitsgurt, Schlüssel-Erinnerungssignalton und Licht |
| C17 | 25 | Heckscheibenheizung, Heckscheibenheizungsrelais |
| C18 | 20 | Alarmanzeige, Vordertürverriegelung und elektrischer Fensterheber SW, Türverriegelungsschlüssel SW, Türverriegelungsaktuator (vorne und hinten) |
| C19 | 25 | Lüftermotor, Lüfterwiderstand SW |
| C20 | 10 | Druck SW, Klimaanlagen-Thermostat-Relais, Klimaanlagen-Kompressor-Relais, Magnetkupplung (Klimaanlagen-Kompressor), Klimaanlagen-SW, elektrischer Thermostat, Lüfter SW |
| C21 | 10 | SRS-Kontrollleuchte (Drehzahlmesser) |
| C22 | 10 | DERM |
| C23 | 10 | Beifahrer-Überfüllungsmodul, DERM |
| C24 | 10 | Bipolarer Bewaffnungssensor, DERM, SRS-Spulengruppe, Inflator-Controller-Modul |
| Diode | ||
| 3 | Alarm-Innenbeleuchtung | |
| 4 | Alarmschutz (DOHC) | |
| 5 | Erinnerung für Alarmleuchten | |
| 6 | Modusschalter (DOHC) | |
| 7 | Tempomat RWAL (Hinterrad-Antiblockiersystem) | |
| 8 | – | |
| 9 | Elektronisches Bremssteuermodul (DOHC) | |
| Relais | ||
| B36 | Heizung und Klimaanlage | |
| B37 | Fensterstromversorgung | |
| B38 | Heckscheibenheizung | |
| B39 | Blinkereinheit | |

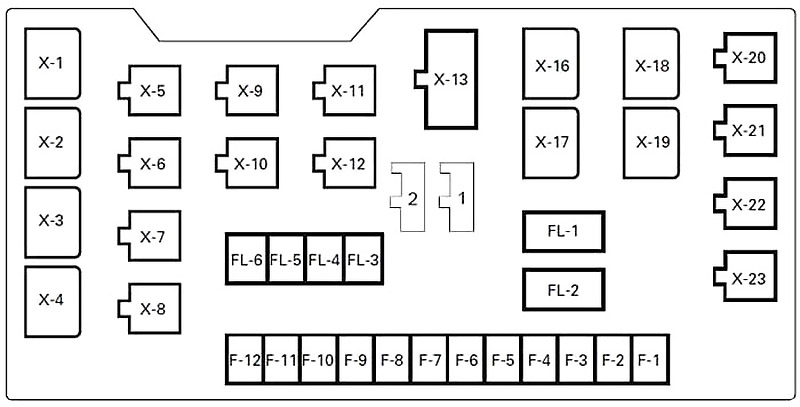

Sicherungsplan des Sicherungskastens im Motorraum
| Nummer | Ampere [A] | Beschreibung |
| F1 | – | – |
| F2 | 10 | Sauerstoffsensor |
| F3 | 15 | Hupe, Akustiksignalrelais, Akustiksignal SW, Gefahrenwarnung SW, Blinker, Diebstahlschutzhupe, Diebstahlschutz-Controller |
| F4 | 15 | Scheinwerfer (links), Fernlicht-Kontrollleuchte, Dimmer SW, Abbiegelicht SW, Nebelscheinwerfer SW, Nebelscheinwerferrelais, Abbiegelicht, Abbiegelichtrelais |
| 10 | Linker Scheinwerfer (Fernlicht) | |
| F5 | 15 | Scheinwerfer (rechts), Dimmer SW |
| 10 | Rechter Scheinwerfer (Fernlicht) | |
| F6 | 10 | Linker Scheinwerfer (Abblendlicht) |
| F7 | 10 | Rechter Scheinwerfer (Abblendlicht) |
| 15 | Diebstahlwarnanlage | |
| F8 | 15 | Nebelscheinwerfer, Nebelscheinwerferrelais |
| 20 | Nebelscheinwerfer, Nebelscheinwerferrelais | |
| F9 | 20 | Hydraulikeinheit, Hinterrad-Antiblockier-Controller, elektronisches Bremssteuermodul; |
| F10 | 15 | Kraftstoffpumpe |
| F11 | 10 | Linkes Rücklicht |
| F12 | 15 | Rückrelais, Beleuchtung SW, Seitenlicht FRT, Standlicht, Rücklicht, Anhänger-Elektroverkabelungsstecker, Beleuchtungs-Controller, Beleuchtungslicht, Handschuhfach SW, Kennzeichenbeleuchtung, A/T-Blinker-Steuergerät |
| 10 | Rechtes Rücklicht | |
| Sicherungsanschluss | ||
| FL1 | 80 | Batterie |
| FL2 | 50 | Zündung, Anlasser |
| FL3 | 30 | Hauptrelais des Motorsteuermoduls |
| FL4 | 30 | Kondensatorlüfter |
| FL5 | 50 | 4JG2: Licht |
| FL6 | 40 | ABS-Hydrauliksystem, Sicherung F9 (ABS) |
| Leistungsschalter | ||
| C/B-1 | – | – |
| C/B-2 | 30 | Fensterrelais, Fensterschalter, Fenstermotor, Schiebedachmotor, Schiebedach-Controller, Schiebedach-SW, Sicherheitsschalter SW, Begrenzung SW, Sitzverstellungsschalter, Neigungsmotor vorne und SW, Neigungsmotor hinten und SW, Schiebermotor, Klappmotor und SW |
| Diode | ||
| 1 | Motorsteuermodul | |
| 2 | Blinker | |
| Relais | ||
| X1 | Beleuchtung | |
| X2 | – | |
| X3 | Widerstand | |
| X4 | – | |
| X5 | Klimaanlagen-Thermostat | |
| X6 | – | |
| X7 | Klimaanlagenkompressor | |
| X8 | Hupe | |
| X9 | Hupe | |
| oder | ||
| Rücklicht | ||
| X10 | – | |
| X11 | Kraftstoffpumpe | |
| X12 | Hauptsteuereinheit | |
| X13 | Innen-Frontscheibenwischer | |
| X14 | – | |
| X15 | – | |
| X16 | Hochschalten (M/T) | |
| oder | ||
| Diebstahlwarnanlage | ||
| X17 | Anlassermotor (Benzin) | |
| Laden (Diesel) | ||
| X18 | Wechsel während der Fahrt | |
| X19 | Kondensatorlüfter | |
| X20 | Haupt-Tempomatsteuerung | |
| X21 | Upshift-2 (M/T; mit ABS) | |
| X22 | Blinker | |
| oder | ||
| Nebelschlussleuchte | ||
| X23 | Nebelscheinwerfer | |
