Daewoo Nubira – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Daewoo Nubira, erhalten Informationen über die Position der Sicherungstafeln im Auto und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).
Daewoo Nubira – Sicherungsplan
Baujahr:
Die Sicherung des Zigarettenanzünders (Steckdose) im Daewoo Nubira ist die Sicherung 8 (20A) im Sicherungskasten im Fahrgastraum.
Fahrgastraum
Der Sicherungskasten befindet sich unter dem Armaturenbrett auf der Fahrerseite.
Beschreibung
| 1 | 10/15A Steuergerät; Audio;
Uhr; Schlüsselsensor für Start. |
| 2 | 10A Elektronische Diebstahlsicherung; Tempomat;
Diagnose. |
| 3 | 15A Warnblinkanlage; Wegfahrsperre. |
| 4 | 20/25A Scheibenwischersystem; Tagfahrlichtsystem (DRL). |
| 5 | 10A Armaturenbrett; ABS;
Summer; Umschalttaste; Automatische Temperaturregelung (ATC); Nebelschlussleuchten. |
| 6 | 10A Klimaanlage; Beheizbare Heckscheibe. |
| 7 | 10A Rückfahrlicht |
| 8 | 20A Zigarettenanzünder; Innenbeleuchtung;
Sitzheizung. |
| 9 | 10A Audiosystem; Uhr;
Getriebesperrschalter. |
| 10 | 15A Automatische Temperaturregelung (ATC); Uhr;
Sicherheitssystem. |
| 11 | 10A Innenbeleuchtung; Blinker;
Warnleuchten. |
| 12 | 10A Elektronische Diebstahlsicherung; 25A Scheibenwischersystem. |
| 13 | 15A Sicherheitssystem; Geschwindigkeitssensor. |
| 14 | 10A DLC; Rückwärtsgang;
Tempomat; Klimaanlage. |
| 15 | 15A Airbag; Beheizbare Heckscheibe;
Startrelais 2. |
| 16 | 15 / 20A Kofferraum |
| 17 | 10A ABS; ESP. |
| 18 | 10A Armaturenbrett |
| 19 | Reserve |
| 20 | Reserve |

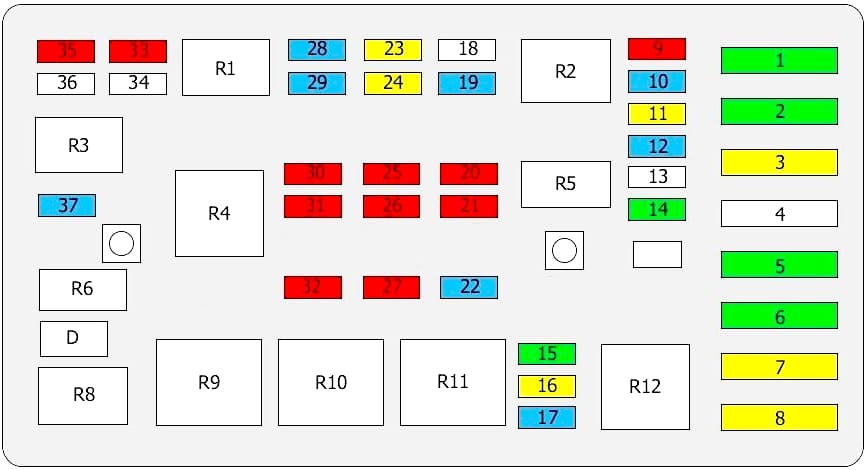

Motorraum
Befindet sich neben der Batterie
Beschreibung
| 1 | 30A Hauptsicherung für Sicherungen 1 – 5 |
| 2 | 30A Luftgebläsemotor |
| 3 | 20A Kühlgebläse, erste Geschwindigkeit |
| 4 | 60A ABS; ESP. |
| 5 | 30A Zündschalter 2 |
| 6 | 30A Zündschlüssel 1 |
| 7 | 20A Fenster |
| 8 | 20A Kühlgebläse, zweite Geschwindigkeit |
| 9 | 10A Unbenutzt |
| 10 | 15A Unbenutzt |
| 11 | 20A Unbenutzt |
| 12 | 15A Alarm |
| 13 | 25A Unbenutzt |
| 14 | 30A Unbenutzt |
| 15 | 30A Beheizbare Heckscheibe |
| 16 | 20A DIS |
| 17 | 15A Einspritzsystem |
| 18 | Reserve |
| 19 | 15A Kraftstoffpumpe |
| 20 | 10A Rechtes Außenlicht |
| 21 | 10A Linkes Außenlicht |
| 22 | 15A Elektronisches Steuergerät |
| 23 | 20A Bremslichter |
| 24 | 20A Elektrischer Sitz |
| 25 | 10A Rechtes Fernlicht |
| 26 | 10A Fernlicht rechts |
| 27 | 10A Beheizbarer Spiegel |
| 28 | 15A Zentralverriegelung |
| 29 | 15A Antenne |
| 30 | 10A Fernlicht links |
| 31 | 10A Abblendlicht links |
| 32 | 10A Spiegelversorgung |
| 33 | 10A Klimaanlage |
| 34 | 25A Scheinwerfer |
| 35 | 10A Signal |
| 36 | Reserve |
| 37 | 15A Nebelscheinwerfer |
| R1 | Scheinwerfer |
| R2 | Kraftstoffpumpe |
| R3 | Nebelscheinwerfer vorne |
| R4 | Kühlgebläse, erste Geschwindigkeit |
| R5 | Rückleuchten |
| R6 | Signal |
| R7 | |
| R8 | Klimaanlage |
| R9 | Kühlgebläse, zweite Geschwindigkeit |
| R10 | Zündschalter 2 |
| R11 | Beheizbare Heckscheibe |
| R12 | Zündschalter 1 |
| D | Diode – Klimaanlage |
Über Daewoo Nubira
Der Daewoo Nubira ist ein Kompaktwagen, der von 1997 bis 2004 vom südkoreanischen Automobilhersteller Daewoo produziert wurde. Dieses Modell wurde mit Schwerpunkt auf Zuverlässigkeit und Komfort für den täglichen Gebrauch entwickelt. Der Nubira war in verschiedenen Karosserievarianten erhältlich, darunter Limousine, Kombi und Schrägheck, was den Kunden eine breite Palette an Optionen bot. Unter der Motorhaube befanden sich verschiedene Motoren, meist Benzin-Vierzylinder mit einem Hubraum von 1,6 bis 2,0 Litern, die ausreichend Leistung für Stadt- und Autobahnfahrten boten. Dank seiner Erschwinglichkeit und Praktikabilität erfreute sich der Nubira bei Fahrern auf der ganzen Welt großer Beliebtheit.
Sicherungsplan Daewoo Nubira
Diese Seite zeigt den Sicherungsplan für den Daewoo Nubira, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich normalerweise im Fahrzeuginnenraum unter dem Armaturenbrett auf der Fahrerseite, und ein weiterer kann im Motorraum untergebracht sein. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, das den Schutz der elektrischen Schaltkreise des Fahrzeugs gewährleistet, und die richtige Identifizierung der Sicherungen kann Zeit und Mühe bei der Fehlerbehebung sparen.
