Daewoo Leganza (1999-2002) – Sicherungskasten
In diesem Artikel finden Sie Sicherungskastendiagramme für den Daewoo Leganza 1999-2002, erhalten Informationen über die Position der Sicherungstafeln im Auto und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Daewoo Leganza – Sicherungsschema
Baujahr: 1999, 2000, 2001, 2002.

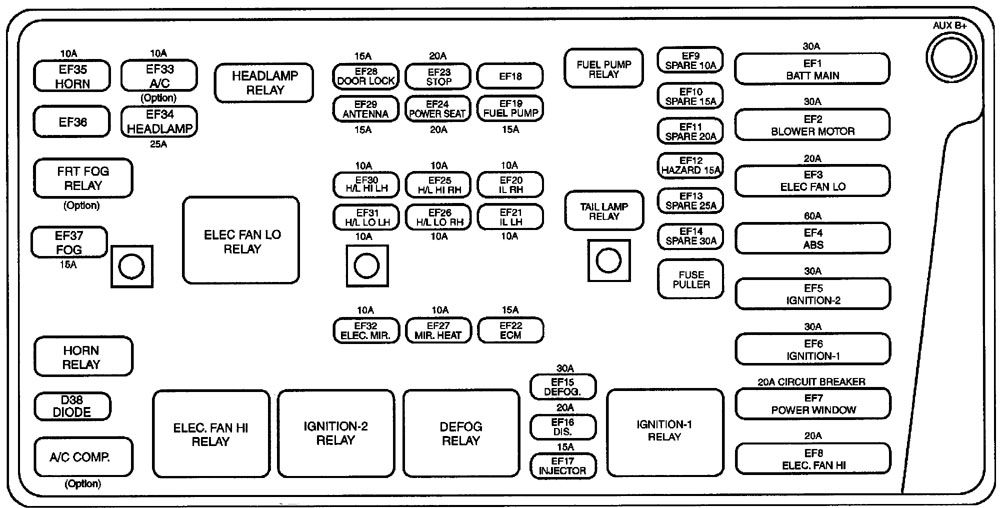

Sicherungsschema im Motorraum

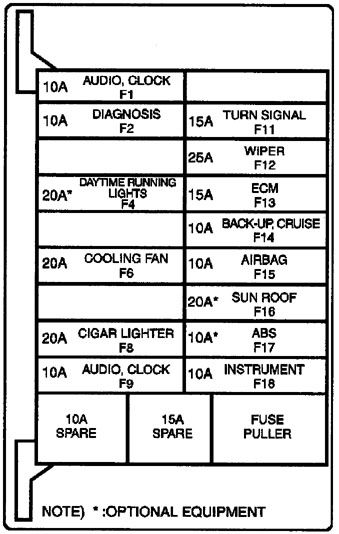

Sicherungsschema in der Kabine
Sicherungstabelle
| Nummer | Ampere [A] | Quelle | Beschreibung |
| EF1 (Motorsicherung) | 30 | B+ | Sicherungen F1, F2, F4 |
| EF2 | 30 | B+ | Lüftermotorrelais, Lüftermotor, Autotemperaturkontrollrelais, ATC-Controller |
| EF3 | 20 | B+ | Kühlerlüfterrelais (niedrig), Kühlerlüfter Hilfs, Kühlerlüfterkontrollrelais |
| EF4 | 60 | B+ | ABS-Relais, elektronisches Bremskontrollmodul |
| EF5 | 30 | B+ | lgn 2 (Schlüssel lgn), Anlassermotor |
| EF6 | 30 | B+ | lgn 1 (Schlüssel lgn), as, F17, F18 |
| EF7 | 20 | B+ | Relais lgn 2, EF 32, schlüsselloses Zugangssystem, Schiebedach, Hauptfensterschalter elektrisch |
| EF8 | 20 | B+ | Kühlerlüfterrelais (hoch), Kühlerlüfterkontrollrelais, Kühlerlüfter Haupt |
| EF12 | 15 | B+ | Notschalter |
| EF15 | 30 | B+ | Heckscheibenentfroster, Entfrosterrelais, EF27 |
| EF16 | 20 | B+ | Generator F-Klemme, elektronische Zündsystemspule, Kraftstoffdampfabsorber-Magnetventil, Motorsteuergerät |
| EF17 | 15 | B+ | Kraftstoffeinspritzdüsen, EGA |
| EF19 | 15 | B+ | Kraftstoffpumpe, DLC E-Anschluss |
| EF20 | 10 | B+ | Positionsbeleuchtung RH, Rücklicht rechts, Dimmschalter, Summer |
| EF21 | 10 | B+ | Positionsbeleuchtung links, Rücklicht links, Kennzeichenleuchte |
| EF22 | 15 | B+ | Motorsteuergerät |
| EF23 | 20 | B+ | Bremslichtschalter, Bremslichter, EBCM, Tempomat, BTSi |
| EF24 | 20 | B+ | Elektrischer Sitz |
| EF25 | 10 | EF34 | Rechtes Fernlicht |
| EF26 | 10 | EF34 | Rechtes Abblendlicht |
| EF27 | 10 | EF15 | Elektrischer Außenspiegelentfroster |
| EF28 | 15 | B+ | Zentralverriegelungssystem |
| EF29 | 15 | B+ | Elektrische Antenne, Schlüssel-lgn-Beleuchtung, Kofferraumbeleuchtung, Innenheizlampe, Türschwellenbeleuchtung, schlüsselloses Zugangssystemmodul |
| EF30 | 10 | EF34 | Linkes Fernlicht |
| EF31 | 10 | EF34 | Linkes Abblendlicht |
| EF32 | 10 | EF7 | Elektrische Außenspiegelverstellung, Kartenleselampe (ohne Schiebedach), Schiebedachschalter, schlüsselloses Zugangsmodul |
| EF33 | 10 | B+ | NC-Kompressorrelais, NC-Kompressor, NC-Diode |
| EF34 | 25 | B+ | Scheinwerferrelais, EF30, EF25, EF31, EF26, Abblendschalter, Beleuchtungsrelais, Scheinwerferschalter, Diebstahlsirene |
| EF35 | 10 | B+ | Hupensystem |
| EF37 | 15 | B+ | Nebelscheinwerferrelais, vordere Nebelscheinwerfer links und rechts |
| F1 (Sicherung) | 10 | EF1 | Audiosystem, Uhr, Schlüsselerinnerungsschalter, Summer-Modul, Aschenbecherbeleuchtung, Türschalter, ATC-Controller |
| F2 | 10 | EF1 | DLC |
| F4 | 20 | EF1 | Tagfahrlicht |
| F6 | 20 | EF5 (Ign 2) | Zündrelais 2, Kühlerlüfterrelais (hoch), Kühlerlüfterrelais (niedrig), Klimakompressorrelais, Klimaanlagenschalter, Kühlerlüftersteuerungsrelais, ECM, Lüftermotorrelais, Autotemperaturkontrollrelais, Entfrosterrelais, ATC-Controller |
| F8 | 20 | EF6 (Akc) | Zigarettenanzünder, Handschuhfachbeleuchtung, Handschuhfachschalter, elektromagnetische Schlüsselverriegelungen |
| F9 | 10 | EF6 (Akc) | Audiosystem, Uhr |
| F11 | 15 | EF6 (Ign 1) | Blinker-/Warnblinkschalter, Tagfahrlicht |
| F12 | 25 | EF6 (Ign 1) | Scheibenwischer-/Waschanlage |
| F13 | 15 | EF6 (Ign 1) | Motorsteuergerät, Zündrelais 1, Fahrzeuggeschwindigkeitssensor, Kraftstoffpumpenrelais, CMP |
| F14 | 10 | EF6 (Ign 1) | Rückfahrschalter, Rückfahrlichter, Entfroster, ATC-Controller, Sicherheitsgurtschalter, Tempomatsystem |
| F15 | 10 | EF6 (Ign 1) | Zusätzliches Rückhaltesystem |
| F 16 | 20 | EF6 (Ign 1) | Schiebedachmodul, Schiebedachmotor (falls vorhanden) |
| F17 | 10 | EF6 (Ign 1) | Elektronisches Bremskontrollmodul |
| F18 | 10 | EF6 (Ign 1) | Instrumentensatz, Summer-Modul, Bremslichtschalter, ATC. Controller, Fahrzeuggeschwindigkeitssensor, ECM, Bremsgetriebesperrmagnetspule, Getriebebereichsschalter, geschwindigkeitsabhängiges Servolenkungsmodul, EBCM |
Über den Daewoo Leganza (1999-2002)
Der Daewoo Leganza, produziert von 1999 bis 2002, ist eine elegante Mittelklasse-Limousine, die Komfort und Zuverlässigkeit bietet. Dieses Modell wurde mit einem Fokus auf modernes Design und einen geräumigen Innenraum entwickelt, was es ideal für Familienausflüge und den täglichen Gebrauch macht. Der Leganza war mit verschiedenen Motorisierungen erhältlich, wobei die häufigsten Benzinmotoren mit 2,0 Litern Hubraum waren, die ausreichend Leistung für eine komfortable Fahrt boten. Dank seines ausgewogenen Fahrwerks und der hochwertigen Verarbeitung wurde der Leganza zu einer beliebten Wahl unter Fahrern, die ein zuverlässiges und erschwingliches Fahrzeug suchten.
Sicherungskastenplan Daewoo Leganza
Diese Seite zeigt den Sicherungskastenplan für den Daewoo Leganza, der für die ordnungsgemäße Wartung und Reparatur des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell typischerweise unter dem Armaturenbrett auf der Fahrerseite und im Motorraum. Die Diagramme bieten einen detaillierten Überblick über die Sicherungsnummern, ihre Amperezahl und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit der gleichen Amperezahl zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für die Fahrzeugsicherheit, daher ist es unerlässlich, eine genaue Vorstellung von seinem Inhalt und seiner Funktion zu haben.
