Bobcat S185 – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Bobcat S185 (Gummiminibagger), erhalten Informationen über die Position der Sicherungspaneele im Inneren der Maschine und lernen die Zuordnung jeder Sicherung (Sicherungsbelegung).

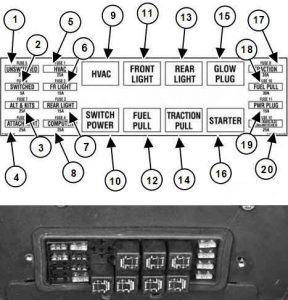

Bobcat S185 – Sicherungssteuergerätdiagramm
Baujahr:
Sicherungssteuergerät
| Nr | Ampere [A] | Beschreibung |
| 1 | 25 | Hupe nicht angeschlossen |
| 2 | 5 | ACS / AWS / SJC mit Schalter |
| 3 | 25 | Lichtmaschinenreserve- und Zubehör-Alarm |
| 4 | 25 | Zubehör |
| 5 | 25 | Heizung und Klimaanlage |
| 6 | 15 | Frontscheinwerfer und Position |
| 7 | 15 | Rückleuchten |
| 8 | 25 | Bobcat Controller |
| 17 | 30 | Traktion |
| 18 | 30 | Kraftstoffunterbrechung |
| 19 | 15 | Starten |
| 20 | 25 | ACS / AWS / SJC ohne Schalter |
| Relais | ||
| 9 | Heizung und Klimaanlage | |
| 10 | Netzschalter | |
| 11 | Scheinwerfer und Position | |
| 12 | Kraftstoffunterbrechung | |
| 13 | Rückleuchten | |
| 14 | Antrieb | |
| 15 | Glühkerzen | |
| 16 | Anlassermotor | |

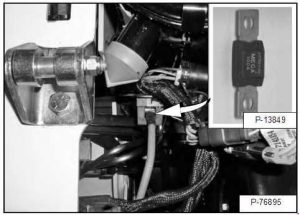

Die Batterie verfügt über ein 12-Volt-Lichtmaschinenladesystem mit negativer Masse. Das elektrische System ist durch Sicherungen geschützt, die sich in der Kabine am Bedienfeld befinden, und eine Hauptsicherung von 100 A im Motorraum links vom Motor, unter dem Luftfilter. Die Sicherungen schützen das elektrische System im Falle einer elektrischen Überlastung. Vor dem erneuten Starten des Motors muss die Ursache der Überlastung ermittelt werden.

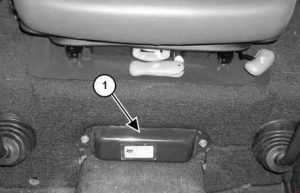

Die elektrische Installation ist durch Sicherungen und Relais, die sich unter der Abdeckung des Sicherungskastens (Position 1) befinden, vor Überlastung geschützt. Im Inneren der Abdeckung befindet sich ein Etikett, das die Position und Stromstärke anzeigt.
Entfernen Sie die Abdeckung, um die Sicherungen zu überprüfen oder auszutauschen.
ACHTUNG: Die Zuordnungen der Klemmen und Kabel für jeden Stecker können je nach Ausstattungsvariante des Fahrzeugs, Modell und Markt variieren.
