Bobcat 324 (Minibagger) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Bobcat 324 (Minibagger), erhalten Informationen über die Position der Sicherungstafeln im Inneren der Maschine und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

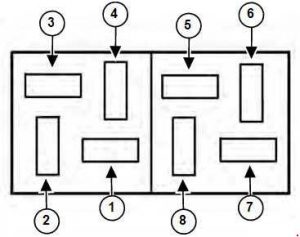

Bobcat 324 (Minibagger) – Sicherungsbelegungsplan
Baujahr:
Sicherungsbelegung
| Nr. | Ampere [A] | Beschreibung |
| 1 | 10 | Instrument – Betriebsstundenzähler, akustisches Signal und Hintergrundbeleuchtung der Kraftstoffanzeige |
| 2 | 20 | Zubehör – Zubehöranschluss, Heizung und Hupe. |
| 3 | 20 | Starten – Schlüsselschalter, Zubehöranschluss nicht angeschlossen |
| 4 | 15 | Kabine – Kabinenstrom, Lichter, Scheibenwischer und Kuppelbeleuchtung |
| 5 | 15 | Stromversorgung – Gerätebuchse |
| 6 | 15 | Zeitgesteuerte Stromversorgung – Abschalt-Timer-Modul |
| 7 | 15 | Abschalt-Timer-Modul der Stromversorgung |
| 8 | – | – |
Der Bagger ist mit einem 12-Volt-Bordnetz mit negativer Erdung ausgestattet. Das elektrische System wird über Sicherungen und Relais gesteuert, die sich auf der rechten Seite des Motorraums befinden (Position 1 und 2). Die Sicherungen schützen das elektrische System im Falle einer elektrischen Überlastung. Die Ursache der Überlastung muss vor dem erneuten Starten des Motors identifiziert und behoben werden.
ACHTUNG: Die Zuordnung der Klemmen und Kabel für die einzelnen Anschlüsse kann je nach Ausstattungsvariante, Modell und Markt variieren.
Über den Bobcat 324 (Minibagger)
Der Bobcat 324 ist ein kompakter Minibagger, der für seine Vielseitigkeit und Effizienz auf Baustellen beliebt ist. Dieses Modell ist darauf ausgelegt, hohe Leistung auf kleinem Raum zu liefern, was es ideal für Aufgaben macht, die präzises Manövrieren erfordern. Der Bobcat 324 ist mit einem Dieselmotor ausgestattet, der ausreichend Leistung für verschiedene Arten von Arbeiten gewährleistet. Seine kompakten Abmessungen ermöglichen einen einfachen Transport und eine einfache Handhabung auf der Baustelle. Dank seiner robusten Konstruktion und Zuverlässigkeit ist dieser Minibagger eine beliebte Wahl unter Bauprofis.
Sicherungskastenplan Bobcat 324 (Minibagger)
Diese Seite zeigt den Sicherungskastenplan für den Bobcat 324, der für die ordnungsgemäße Funktion der elektrischen Systeme dieses Minibaggers entscheidend ist. Der Sicherungskasten befindet sich normalerweise in der Nähe des Bedienfelds oder unter der Motorhaube, was einen einfachen Zugang beim Sicherungswechsel ermöglicht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist so konzipiert, dass er wichtige Komponenten wie Beleuchtung, Motor und andere elektrische Geräte schützt, und daher ist es wichtig, die richtigen Sicherungswerte einzuhalten.
