Scania 3 (1987-1994) – Sicherungskasten
Scania 3 – Sicherungskastenbelegung
Baujahr: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.
Die Sicherung des Zigarettenanzünders (Steckdose) in Scania 3 ist die Sicherung 19 (10A) im Sicherungskasten.
Die Hauptsicherungs- und Relaiskästen befinden sich im Fahrgastraum, auf der rechten Seite des Armaturenbretts, auf der Beifahrerseite, hinter einer Schutzabdeckung. Auf der Rückseite kann ein aktuelles Schema angebracht sein.

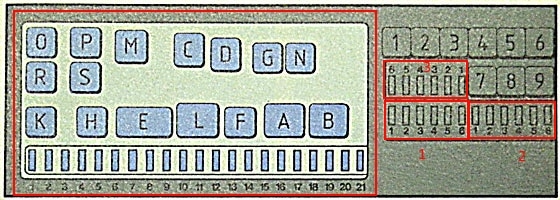

Hauptkasten
Sicherungsbelegungsplan
| Nr. | Beschreibung |
| 1 | 10A Standlicht, rechte Seite |
| 2 | 10A Standlicht, linke Seite |
| 3 | 10A Nebelscheinwerfer, linke Seite, Projektor |
| 4 | 10A Nebelscheinwerfer, rechte Seite |
| 5 | 10A Instrumentenbeleuchtung |
| 6 | 20A Nebelschlussleuchten;
Kennzeichenbeleuchtung; Arbeitsscheinwerfer. |
| 7 | 20A Bremslicht, rechte Seite |
| 8 | 10A Scheibenwaschanlage und Reiniger für Projektoren |
| 9 | 20A Bremslicht, linke Seite, Seitenlichter |
| 10 | 10A Scheibenwischer und Scheibenwaschanlage der Windschutzscheibe |
| 11 | 10A Automatische Berganfahrbremse;
Bremslichter. |
| 12 | 10A Glühbirnen der Kontrollgeräte und Blinker |
| 13 | 10A Außentemperatursensor;
Kilometerzähler; Retarder; Warnleuchten; Bypass-Ventil für Druckluftkühler; Getriebeölkühlung. |
| 14 | 10A Blinker;
Achsdruckbegrenzer. |
| 15 | 20A Rücklichter, Blinker mit Fernlicht |
| 16 | 10A Getriebe |
| 17 | 10A Manuelle Berganfahrbremse;
Luftfederung; Begrenzer für weißen Rauch; Anhebung der Hinterachse; Standheizung; Differentialsperre. |
| 18 | 10A Kabinenbeleuchtung;
Warnlampe; Radio/Speicher/Code; Zentralverriegelung; Standheizung; Stufenbeleuchtung. |
| 19 | 10A Zigarettenanzünder;
Uhr; Tachograph; Diagnose; Tageskilometerzähler; Anschluss für tragbare Lampe. |
| 20 | 10A Radio |
| 21 | 20A Hupe;
Lüfter; Klimaanlage. |
Relais
| A | Stromversorgung, Zündschlüsselposition EIN |
| b | Stromversorgung, Parksignale |
| C | Reserviert |
| D | Reserviert |
| E | Intervallwischerbetrieb |
| F | Hupe bei niedrigem Bremsdruck |
| G | Lüftermotor |
| H | Rückfahrlichter |
| K | Nebelschlussleuchten |
| L | Kühlmittelstand |
| M | Begrenzer für weißen Rauch |
| N | Anlassermotorblockierung |
| O | Reserviert |
| P | Radio |
| R | Stromschiene 61, Laden vom Generator |
| S | Klimaanlage |
Zusätzlicher Sicherungskasten
Sicherungskasten 1
- 20A Standheizung, Fernlicht
- 20A Getriebekühlung, Zusatzheizung
- 10A Brennerzündung, Steckdose, Automatikgetriebe
- 10A Nebelscheinwerfer
- 20A Nebelscheinwerfer
- Reserviert
Sicherungskasten 2
- 20A Entfeuchter, elektrisch beheizte Sitze und Spiegel
- 10A Warnungen, Batterieheizung, Kraftstoffheizung
- 10A EDC
- 20A EDC
- 20A Fensterheber, Spiegeleinstellung
- 10A CAG – Notübertragung, Geschwindigkeitsbegrenzer
Sicherungskasten 3
In der alten Version Wabco „B“ Bosch „Diagnos“ Bosch „Gamma“ sind die ABS-Sicherungen, neuere Bosch „Gamma“ Wabco „C“:
- 30A Stromversorgung des Anhängersteuerventils
- 5A Stromversorgung des Anhängersteuergeräts
- Reserviert
- 10A Notlampe, Fahrzeug
- 5A Stromversorgung des Steuergeräts
- 20A Stromversorgung der Relais R7, R10
Relais
- Relais Getriebekühlung (Relais R5)
- Elektronische Motorsteuerung (EDC R34)
- EDC, Diodenblock (D18)
- EDC + CAG (R43)
- ADR-Hupenrelais (R41)
- Retarder-Relais (R78)
- Separate Anhängerbremslichter (R33)
- Fernlichtrelais (R6)
- Nebelscheinwerferrelais (R15)
