Renault Midlum (2005) – Sicherungskasten
In diesem Artikel finden Sie Diagramme des Sicherungskastens des Renault Midlum (2005), erhalten Informationen über die Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).
Renault Midlum (2005) – Sicherungsbelegungsplan
Baujahr: 2005.
Die Sicherung des Zigarettenanzünders (Steckdose) im Renault Midlum (2005) ist die Sicherung 30 in der Sicherungsbelegung.
Sicherungsbelegung
| Nr. | Amp [A] | Beschreibung |
| 1 | 15 | Anhängersteckdose 7-polig („ABS“);
Anhängersteckdose, 7-polig Typ 24 S; Bremslichtrelais. |
| 2 | 10 | Positionsleuchten vorne;
Positionsleuchten hinten rechts; Kennzeichenbeleuchtung – rechts; Scheinwerfereinstellung. |
| 3 | 10 | Begrenzungsleuchten;
Positionsleuchten hinten links/Stopp; Kennzeichenbeleuchtung – links; Instrumentenbeleuchtung; Schalterbeleuchtung. |
| 4 | 10 | Seitenleuchten Anhänger/Stopp |
| 5 | 10 | Verfügbare Stromversorgung (Beleuchtung) |
| 7 | 10 | Elektromagnetische Ventile der Jake-Bremse;
Motorstoppkontrolle; Kraftstofffilterverschluss; ECU „EUP“. |
| 8 | 15 | Nebelscheinwerfer;
Nebelscheinwerfer für die Fahrt. |
| 12 | 10 | Fernlicht rechts |
| 13 | 10 | Fernlicht links |
| 14 | 15 | Fernlicht rechts;
Fernlicht links; Fernlicht lang. |
| 16 | 10 | Warnleuchten im Armaturenbrett und
Stromversorgung der Anzeigen; Elektrische oder hydraulische Retardersteuerung; Elektromagnetisches Ventil der Bremse bei Leckage; „ABS-ASR“ ECU. |
| 17 | 20 | Beheizter Fahrersitz;
Spannungsbegrenzer (12-V-Steckdose); Spannungsbegrenzer (Telekommunikation). |
| 18 | 15 | Konvektoren |
| 19 | 25 | Kraftstofffilterheizung |
| 20 | 20 | Drehwarnleuchten;
Dachlüftermotor. |
| 21 | 10 | Stromversorgung (nach Hauptschalter) |
| 22 | 20 | Unabhängige Heizung AT 2000 |
| 23 | 10 | Obere Fahrerleuchte;
Obere Beifahrerleuchte. |
| 24 | 20 | Fensterhebermotor Fahrer;
Fensterhebermotor Beifahrer. |
| 25 | 5 | Tachograph-Uhr |
| 26 | 15 | Hupe |
| 27 | 10 | Bremslichter |
| 28 | 15 | ECU „ABS“;
Elektrisches Relais zur Deaktivierung des Retarders. |
| 29 | 10 | Spiegelentfrostung;
Zeitverzögertes Relais für die Verzögerung der Frontscheibenentfrostung. |
| 30 | 10 | Zigarettenanzünder |
| 31 | 20 | 24-V-Steckdose;
Spannungsabfall (zusätzliche 12-V-Steckdose). |
| 32 | 20 | Wischergeschwindigkeitsregler;
Frontscheibenwaschpumpe; Scheinwerferwaschpumpe; Frontscheibenwischermotor. |
| 33 | 20 | Diagnosesteckdose;
Federungs-ECU. |
| 34 | 15 | Stromversorgung des Radiospeichers;
Unabhängige Heizung AT 2000; Blinkgerät. |
| 35 | – | – |
| 36 | 20 | Anhängersteckdose 7-polig („ABS“) |
| 37 | 15 | Elektromagnetisches Schloss linke Tür;
Elektromagnetisches Schloss rechte Tür; Elektromagnetisches Schloss rechter Rückspiegel; Drehsteuerung; Außenspiegel; Stufenbeleuchtung; Beleuchtung oben linke hintere Tür; Beleuchtung oben rechte Tür. |
| 38 | 25 | ECU „EUP“ |
| 39 | 10 | Steuerung des Automatikgetriebes |
| 42 | 10 | Stromversorgung der Automatikgetriebe-ECU |
| 43 | 10 | Ladescheinwerfer (Traktor);
Anhängersteckdose, 7-polig 24 S; Steuerung der Anpassungsgeräte; Steuerung der Rollladenbeleuchtung; Relais zur Deaktivierung des Bremsventils. |
| 45 | 10 | Zentralverriegelungstafel |
| 46 | 15 | Kraftstoffheizungsrelais;
Rückfahrlichtlampe(n); Rückfahrlichtsummer; Relais zur Entfrostung der Rückspiegel. |
| 47 | 10 | Federungs-ECU;
Fernbedienungspanel der Federung. |
| 50 | – | – |
| 52 | 10 | Wischerverzögerungsrelais
Frontscheibe. |
| 57 | 15 | „EUP“ VECU ECU;
Elektronischer Tachograph. |
| Relais | ||
| R1 | Nach Einschalten des Stromversorgungsrelais Nr. 1 | |
| R2 | Stromversorgung nach Einschaltrelais | |
| R3 | Sicherheitsrelais Frontscheibenwischer | |
| R5 | Relais Seitenlichter/Stopp | |
| R6 | Relais für zusätzliche Geräte | |
| R9 | Relais Nebelscheinwerfer | |
| R10 | Relais Nebelscheinwerfer | |
| R11 | Relais Abblendlicht | |
| R12 | Relais Fernlicht | |
| R13 | Fernlicht mit großer Reichweite | |
| R14 | Relais Bremslichter | |
| R18 | Elektrisches Relais zur Deaktivierung des Retarders | |
| R20 | Rückspiegel und Relais
Frontscheibenentfrostung. |
|
| R23 | Relais für drehende Warnleuchten | |
| R25 | Relais Frontscheibenwischer | |
| R33 | Aktivierungsrelais | |
| R41 | Relais Kraftstoffheizung | |
| R43 | Relais Stromversorgung ECU „VECU/EECU“ | |
Lüftungsdüsen
Konfiguration A: Mit ADR und mit Tagfahrlicht.
Konfiguration B: Ohne ADR und ohne Tagfahrlicht.
Je nach Ausstattung ist das Fahrzeug mit folgenden Lüftungsdüsen ausgestattet:
| Nummer | Lüfter |
| SH1 | – |
| SH2 | ADR-Lüfter |
| SH3 | Tagfahrlichtlüfter |
| Nr | Amp [A] | Düse |
| F61 | 50 | Frontscheibenentfrostung |
| F200 | 200 | Stromversorgung (vor dem Hauptschalter) |

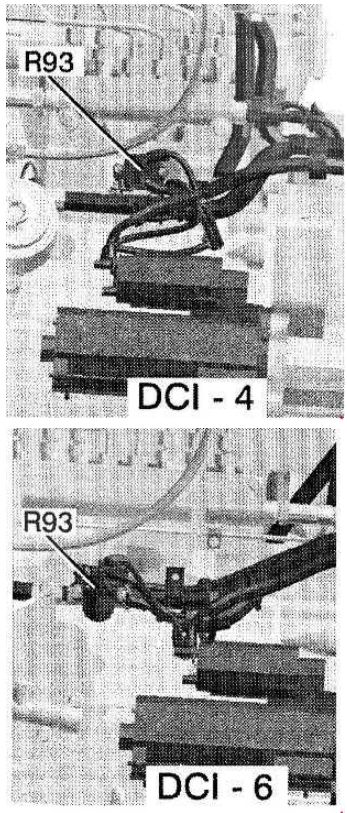

Heizungsrelais (R93)
Relais Frontscheibenentfrostung (verzögert) (R48)
Relais
| Nr | Relais |
| R22 | Neutralrelais |
| R23 | Relais für drehende Warnleuchten |
| R50 | Relais für verfügbare Stromversorgung
(Karosseriehersteller-Ausrüstung). |
| R53 | Relais für Scheinwerferwaschanlagen-Verzögerung |
| R54 | Relais Rückfahrlichter |
| Nr | Relais |
| R34 | Relais Nullgeschwindigkeit;
Relais Nullgeschwindigkeit Getriebe „ALLISON“. |
| R70 | Relais zur Deaktivierung der Auspuffbremse |
