New Holland TL70, TL80, TL90, TL100 – Sicherungskasten

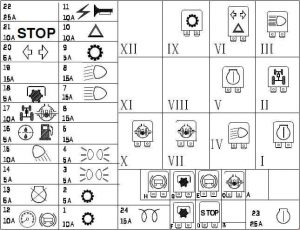

New Holland TL70, TL80, TL90, TL100 – Sicherungsplan
Baujahr:
Ohne Kabine
Mit Kabine
| Nr. | Ampere [A] | Beschreibung |
| 1 | 10 | Mit Power Shuttle System:
Power Shuttle Kreis, (+ Taste). |
| 2 | 5 | Ohne Power Shuttle System:
Kreis mit 2 Geschwindigkeiten; Mit Power Shuttle System: Power Shuttle, (+ Taste). |
| 3 | 5 | Vordere Positionsleuchten rechts und hintere Positionsleuchten links |
| 4 | 5 | Vordere Positionsleuchten links und hintere Positionsleuchten links;
Blinker und Armaturenbrettbeleuchtung. |
| 5 | 15 | Ohne Kabine:
Vordere Arbeitsscheinwerfer mit Gitter; Mit Kabine: Vordere untere Arbeitsscheinwerfer. |
| 6 | 15 | Mit Kabine:
Hintere Arbeitsscheinwerfer. |
| 7 | 15 | Fernlicht |
| 8 | 15 | Abblendlicht |
| 9 | 5 | Ohne Kabine mit Power Shuttle System:
Power Shuttle Kreis, (+ Batterie); Mit Kabine: Elektronischer Hubkreis; Mit Kabine und Power Shuttle System: elektronischer Hubkreis und Power Shuttle, (+ Batterie). |
| 10 | 15 | Ohne Kabine:
Warnblinkanlage |
| 25 | Mit Kabine:
Blinker; Warnblinkanlage. |
|
| 11 | 15 | Hupe;
Stromversorgung; Summer (mit Power Shuttle System); Zigarettenanzünder (mit Kabine); Rundumleuchte (mit Kabine); Obere Beleuchtung (mit Kabine mit Power Shuttle System); Radio (mit Kabine mit Power Shuttle System); Warnleuchte. |
| 12 | 10 | + Instrumente;
Sitzsicherheitskreis; Anhängerbremse. |
| 13 | 5 | Elektromagnete zur Motorabschaltung |
| 14 | 5 | Mit Kabine:
Elektronischer Hubkreis, (+ Taste). |
| 15 | 10 | Ohne Kabine:
Hintere Arbeitsscheinwerfer; Mit Kabine: Heck- und Frontscheibenwischer; Heck- und Frontscheibenwischerpumpe |
| 16 | 5 | Sedimentfilterkreis;
Klimakompressorkreis (mit Kabine) |
| 17 | 10 | 4WD-Kreis;
Differentialsperre; Bremslicht (mit Kabine). |
| 18 | 5 | Kreis für hinteren Anschluss zur Stromversorgung |
| 19 | 15 | Mit Kabine:
Vordere obere Arbeitsscheinwerfer. |
| 20 | 10 | Ohne Kabine:
Blinker. |
| 5 | Mit Kabine:
Digitaler Instrumentenkreis |
|
| 21 | 10 | Bremslichter;
Sitz (mit Kabine). |
| 22 | 25 | Mit Kabine:
Lüftergruppe; Radio. |
| 23 | 5 | Sicherheitskreis des Anlassermotors |
| 24 | 15 | Thermostart |
| Relais | ||
| I | Anlasserrelais 70A | |
| II | 4WD elektrohydraulischer Relaiskreis. | |
| III | Positionslichtrelais | |
| IV | reserviert | |
| V | Abblendlichtrelais | |
| VI | Mit Kabine:
Relais für Seiten- und Rücklichtkreis. Ohne Kabine: Elektronische Warnleuchte. |
|
| VII | Differentialsperre;
Relais für Bremslichtkreis. |
|
| VIII | Mit Kabine:
Relais für vordere und obere Arbeitsscheinwerfer |
|
| IX | Relais für 2-Gang-Getriebekreis | |
| X | Relais für Differentialsperrkreis | |
| XI | Mit Kabine:
Relais für vordere und untere Arbeitsscheinwerferkreis. |
|
| XII | Mit Kabine:
Relais für hintere Arbeitsscheinwerferkreis. |
|
| A | – | |
| B | Mit Kabine:
Relais für Klimaanlagenkreis. |
|
| C | Relais für Differentialsperrkreis | |
| D | Relais für Bremslichtkreis | |
| E | Relais für Anhängerbremskreis | |
| F | Relais für elektrohydraulischen Zapfwellenkreis | |
| G | Relais für elektrohydraulischen Zapfwellenkreis | |
| H | Relais für Anhängerbremskreis | |
| Nr. | Ampere [A] | Beschreibung |
| 1 | 40 | Stromversorgungspresse 40A. |
| 2 | 40 | Sicherungen 3, 4, 7, 8, 9, 10, 11 |
| 3 | 50 | Sicherungen 1, 2, 12, 13, 14, 15, 16, 17, 18, 20, 21, 22, 23, 24;
Anlassermotorkreis. |
| 4 | 50 | Mit Kabine:
Sicherungen 5, 6, 19, 25, 26 (Arbeitsscheinwerfer) |
Über New Holland TL70, TL80, TL90, TL100
Die Modelle New Holland TL70, TL80, TL90 und TL100 sind bekannt für ihre Zuverlässigkeit und Leistung im landwirtschaftlichen Bereich. Diese Traktoren sind mit verschiedenen Motoren ausgestattet, die ausreichend Leistung für eine Vielzahl von landwirtschaftlichen Aufgaben bieten. Zum Beispiel wird der TL70 von einem Motor mit etwa 70 PS angetrieben, während der TL100 bis zu 100 PS bietet. Diese Modelle sind so konzipiert, dass sie ein optimales Gleichgewicht zwischen Leistung und Effizienz bieten, während sie eine komfortable Kabine für den Bediener und eine einfache Bedienung bieten. Ihre robuste Konstruktion und fortschrittliche Technologien machen sie zur idealen Wahl für Landwirte, die eine zuverlässige und effiziente Maschine suchen.
Sicherungsplan New Holland TL70, TL80, TL90, TL100
Diese Seite zeigt den Sicherungsplan für die Modelle New Holland TL70, TL80, TL90 und TL100. Der Sicherungskasten befindet sich normalerweise in der Nähe der Fahrerkabine, was einen einfachen Zugang beim Austausch von Sicherungen ermöglicht. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten enthält verschiedene Sicherungen, die wichtige Systeme des Traktors schützen, wie Beleuchtung, Kraftstoffpumpe und andere elektrische Komponenten.
