Komatsu PC14R-2 – Sicherungskasten
Komatsu PC14R-2 – Sicherungskastenbelegung
Baujahr:

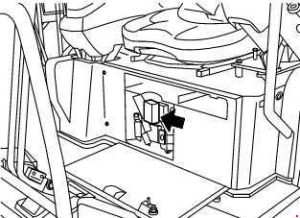

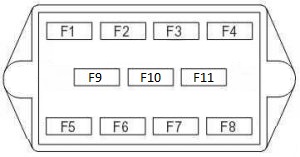

Sicherungskasten
| Nr | Ampere [A] | Beschreibung |
| 1 | 10 | Radioversorgung |
| 2 | 30 | Versorgung des Magnetventils zum Motorstopp;
Motorstopp-Uhr; Sicherheitsrelais; Lichtmaschinen-Erregung. |
| 3 | 10 | Kraftstoffpumpe;
Arbeitslicht. |
| 4 | 20 | Schalter hohe-niedrige Geschwindigkeit;
PPC-Magnetventil; Display-Versorgung. |
| 5 | 15 | Hupe |
| 6 | 15 | Scheibenwischer;
Deckenbeleuchtung; Heizung (für Fahrzeuge mit Kabine). |
| 7 | 10 | Optionale Ausstattung |
| 8 | 10 | Rundumleuchte |
| 9 | — | Frei |
| 10 | — | Frei |
| 11 | — | Frei |

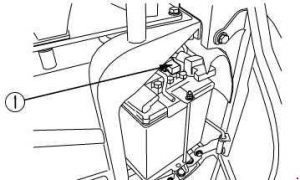

Hauptsicherung
Wenn der Anlasser nach dem Einschalten des Zündschalters nicht funktioniert, könnte die Sicherung (1) durchgebrannt sein. Öffnen Sie die Abdeckung auf der linken Seite des Geräts, um die Sicherung zu überprüfen und bei Bedarf auszutauschen. Die Hauptsicherung befindet sich an der Batterie.
Über Komatsu PC14R-2
Der Komatsu PC14R-2 ist ein kompakter Minibagger, der sich ideal für Arbeiten auf engstem Raum und bei kleineren Bauprojekten eignet. Dieses Modell ist bekannt für seine Zuverlässigkeit und Effizienz, was es bei Bauprofis beliebt macht. Der PC14R-2 ist mit einem leistungsstarken Dieselmotor ausgestattet, der ausreichend Leistung für verschiedene Aufgaben bietet und gleichzeitig einen geringen Kraftstoffverbrauch gewährleistet. Seine kompakten Abmessungen und die einfache Bedienung ermöglichen eine leichte Handhabung und Präzision bei der Arbeit, was für die effiziente Durchführung von Projekten entscheidend ist.
Sicherungskastenbelegung Komatsu PC14R-2
Diese Seite zeigt die Sicherungskastenbelegung für den Komatsu PC14R-2, die für die ordnungsgemäße Wartung und Reparatur unerlässlich ist. Die typische Position des Sicherungskastens für dieses Modell ist in der Nähe des Bedienfelds oder unter der Motorhaube. Die Diagramme zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die durch sie geschützt sind. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden an den elektrischen Systemen zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement für den sicheren Betrieb und den Schutz der elektrischen Komponenten des Minibaggers.
