Ferrari FF (2011-2016) – Sicherungskasten

In diesem Artikel finden Sie Diagramme des Sicherungskastens des Ferrari FF (2011–2016), erhalten Informationen zur Position der Sicherungstafeln im Fahrzeug und erfahren die Zuordnung jeder Sicherung (Sicherungsbelegung).

Sicherungs- und Relaisplan – Ferrari FF

Gilt für Fahrzeuge, die in den Jahren hergestellt wurden:

2011, 2012, 2013, 2014, 2015, 2016.

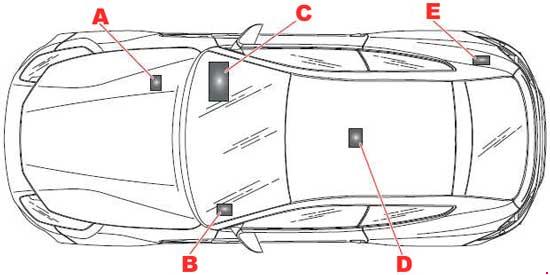

Position

Nummer	Position
A	Sicherungen und Relais im Batteriefach
b	Sicherungen und Relais des Bordcomputers
C	Sicherungen und Relais im Beifahrerbereich
D	Sicherungen und Relais in der Mittelkonsole
mi	Sicherungen und Relais im Kofferraum

Sicherungen und Relais des Steuergeräts

b

Nummer	Ampere [A]	Beschreibung
F12	15	Abblendlichtscheinwerfer rechts
F13	15	Abblendlichtscheinwerfer links
F31	7,5	INT/A für Armaturenbrett-ECU, Bordcomputer-Knoten und Klimaanlagen- und Heizungsrelais
F32	10	Willkommensbeleuchtung, Fußraum- und Trittbrettbeleuchtung, Seitenblinker-Relaisspule und Beifahrerbereichstaste
F33	30	Elektronisches Steuergerät des Getriebeknotens
F35	7,5	Abblendlichtscheinwerfer-Relaisspulen, Scheinwerferwaschanlage, Tastenbeleuchtung, adaptive Scheinwerfer-ECU, Scheinwerfer, Servolenkung, Infotainmentsystem
F36	10	Parksensoren, Tankdeckel-Relaisspule
F37	10	Instrumententafel-Knoten
F38	15	Kofferraumschloss-Aktuator, Scheibenwischersteuerung
F39	15	Am EOBD-Anschluss, Diebstahlsirene. Klimaanlagenknoten
F40	30	Beheizbare Heckscheibe
F41	15	Frontscheibenwaschdüse, die die Stromversorgung verdampft

F42	7,5	Lichtmaschine
F43	30	T28. Stromversorgung der Relais T29, T26, T27
F44	20	Beifahrersitzheizung, Zigarettenanzünder
F47	30	Fahrertür vorne, elektrisches Fenster auf der Fahrerseite
F48	30	Beifahrertür vorne, elektrisches Fenster auf der Beifahrerseite
F49	7,5	Regensensor, Parksensoren, Sitze, Fahrwerksanhebung, japanisches Navigationssystem, elektrochromatischer Spiegel
F50	7,5	Airbag-Knoten
F51	7,5	Elektronisch gesteuerter Getriebeknoten, Startschalter
F52	15	Am Stromanschluss, Fahrersitzheizung, Scheibenwischersteuerungs-ECU-Relais
Relais
T01	20	Scheinwerferrelais
T11	30	Heckscheibenheizungsrelais
T12	30	Servicerelais 1 (abhängig von INT/A-Einschaltung)
T13	50	Kupplung (Stromversorgung Service 2)



Sicherungen und Relais im Beifahrerbereich

C

Nummer	Ampere [A]	Beschreibung
F01	40	+30 Kühlerlüfterrelais 2
F02	40	+30 ABS (Ventile)
F03	70	Stromversorgung der Verteilerleiste für F-107, F-108, F-91, F-92, F-109, F-104, F-103
F04	50	+30 ABS (Pumpe)
F05	40	+30 Klimaanlagenknoten
F06	40	+30 elektrischer Kühlerlüfter 1
F07	20	+30 Hupenrelais
F08	7,5	Klimaanlagen- und Heizungskompressor
F09	7,5	+30 Lichtmaschinenerkennung
F10	30	+30 Leiste für F-94, F-95, F-106
F11	25	Sauerstoffsensor auf der linken Seite
F14	15	+30 Abblendlichtrelais
F15	30	+30 Zündung
F 16	25	+30 Motorsteuerungsversorgung auf der rechten Seite
F17	25	+30 Motorsteuerungsversorgung auf der linken Seite
F20	30	+30 Einspritzsystemversorgung auf der rechten Zylinderseite
F21	30	+30 Relais der Hydraulikpumpe des 4WD-Systems
F22	15	Linke Seite (Zündspule)
F24	15	Rechte Seite (Zündspule)
F30	30	+30 Startrelais
F81	40	+30 ESD-Kraftstoffpumpen-ECU
F82	70	+30 Stromversorgung der Armaturenbrett-ECU und Kofferraum-ECU
F83	50	+30 Luftpumpenrelais
F84	30	+30 Federungssteuerknoten
F85	25	Scheinwerferwaschanlage
F87	25	Sauerstoffsensoren auf der rechten Seite
F88	10	+15 Einspritzsystem auf der linken Zylinderseite
F89	10	+15 Einspritzsystem auf der rechten Zylinderseite
F91	15	+30 Reifendruckknoten, LH LED-Scheinwerfermodulrelais
F92	10	+30 RH LED-Scheinwerfermodulrelais, EPB-aktiviertes Bremslichtsteuerungsrelais
F94	15	+30 Radio/CAN-Box/ICP/Uhrrose/Stabilisator des japanischen Navigationssystems

F95	10	+30 Stromstabilisator
F102	10	+30 ABS (elektronisch)
F103	20	+30 4WD-Vorderachs-ECU
F104	15	+30 elektrisches 4WD-Kühlerlüfterrelais
F105	30	+30 ABS (Ventile)
F106	7,5	+30 Beleuchtung des Fahrgastraum-Bedienfelds
F107	10	+30 Stromversorgung des Einspritzsystems der rechten Zylinderseite
F108	10	+30 Stromversorgung des Einspritzsystems der linken Zylinderseite, Startrelais
F109	7,5	+30 Zusatzbremslichtrelais
Relais
T02	30	Abblendlichtrelais
T03	30	Fahrgastraumbeleuchtungsrelais
T05	30	Zusatzbremslichtrelais
T06	30	Batteriekühlerlüfterrelais (eingestellt)
T07	50	Hupenrelais
T08	30	Kompressorrelais des Klimaanlagen- und Heizungssystems
T09	30	Hauptrelais des Einspritzsystems der linken Zylinderseite
T10	30	Hauptrelais des Einspritzsystems der rechten Zylinderseite
T14	30	Elektrisches Kühlerlüfterrelais des 4WD-Systems
T17	10	INT/A-Relais (Geräte deaktiviert bei Einschaltung)
	20
T19	30	EPB-aktiviertes Bremslichtkontrollrelais
T20	30	Startrelais
T26	30	Relais für die erste Geschwindigkeit des Scheibenwischers
T27	30	Relais für die zweite Geschwindigkeit des Scheibenwischers
T28	30	Relais der Scheibenwaschpumpe
T29	30	Relais der Heckscheibenwaschpumpe
T30	50	Luftpumpenrelais
T31	30	Relais der Scheinwerferwaschpumpe
T38	30	Stromversorgung des linken LED-Scheinwerfermoduls
T39	30	Stromversorgung des rechten LED-Scheinwerfermoduls
T40	30	Kühlerlüfterrelais 1

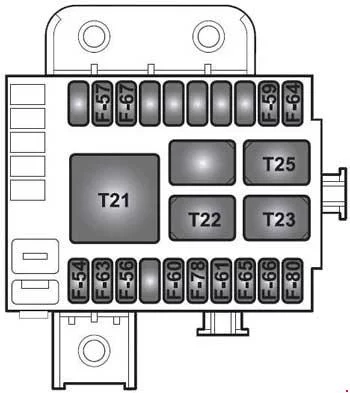

Sicherungen und Relais in der Mittelkonsole

D

Nummer	Ampere [A]	Beschreibung
F54	30	+30 HiFi-Verstärker
F56	30	+30 Fahrersitzknoten
F57	7,5	Blinker 1 (vorne links und hinten rechts)
F59	7,5	Stromversorgung Rückfahrlicht
F60	30	+30 Beifahrersitzknoten
F63	20	+30 Hauptrelais des elektronisch gesteuerten Getriebes
F64	7,5	Stromversorgung des Tankdeckelaktuators
F65	20	+30 Türschlossaktuator
F66	30	Barra +30 in CS-SCM3
F67	7,5	Blinker 2 (vorne rechts und hinten links)
F78	15	+30 Scheibenwischersteuerungs-ECU-Relais
F80	30	+30 Stromversorgung der Verteilerleiste für F-97, F-98, F-99
Relais
T21	50	Blinkerrelais
T22	30	Rückfahrlichtrelais
T23	30	Tankdeckelrelais
T25	30	Hauptrelais des elektronisch gesteuerten Getriebes



Sicherungen und Relais im Kofferraum

Nummer	Ampere [A]	Beschreibung
F96	10	+30 Kofferraumverriegelungsrelais
F97	10	+30 Elektronischer Beifahrersitzknoten, Kofferraumanschlussplatte
F98	15	+30 Am Batterieklimaanlagenanschluss
F100	7,5	30 Lenkpositionierknoten, Federungsanhebungs-ECU
F101	10	+30 Unterhaltungssystem
Relais
T40	30	Handschuhfachverriegelungsrelais
T41	30	Kofferraumdeckelverriegelungsrelais
T42	30	Scheibenwischersteuerungs-ECU-Relais
T43	30	Zigarettenanzünderrelais

A

Nummer	Ampere [A]	Beschreibung
CAL5	CAL5	Stromversorgung (Anlasser und Lichtmaschine)
F70	150	Motorrelais und Sicherung der ECU-Stromversorgung (SCM)
F71	40	Vordere Hebehydraulikpumpe
F72	40	Leistung der Feststellbremse
F73	70	Leistung der Armaturenbrett-ECU

Über den Ferrari FF (2011-2016)

Der Ferrari FF, 2011 vorgestellt, ist ein luxuriöses Sportfahrzeug, das hohe Leistung mit Praktikabilität verbindet. Dieses Modell ist bekannt für sein einzigartiges Design, das eine viersitzige Anordnung und Allradantrieb umfasst. Unter der Haube verbirgt sich ein mächtiger 6,3-Liter-V12-Motor, der eine Leistung von bis zu 651 PS liefert, wodurch das Fahrzeug eine Höchstgeschwindigkeit von etwa 335 km/h erreichen kann. Der Ferrari FF ist zudem mit fortschrittlichen Technologien und einem luxuriösen Interieur ausgestattet, das Komfort und Eleganz auf höchstem Niveau bietet.

Sicherungsplan des Ferrari FF

Diese Seite zeigt den Sicherungsplan für den Ferrari FF, der für die ordnungsgemäße Wartung und Reparatur des elektrischen Systems des Fahrzeugs unerlässlich ist. Der Sicherungskasten befindet sich bei diesem Modell normalerweise im Motorraum und im Fahrzeuginnenraum, genauer gesagt unter dem Armaturenbrett. Die Diagramme auf dieser Seite zeigen die Sicherungsnummern, ihre Amperewerte und die Komponenten, die sie schützen. Es ist wichtig, immer Ersatzsicherungen mit dem gleichen Amperewert zu verwenden, um Schäden am elektrischen System zu vermeiden. Der Sicherungskasten ist ein Schlüsselelement, um die ordnungsgemäße Funktion aller elektronischen Komponenten im Fahrzeug zu gewährleisten.
